Commodore 1541 αλλαγή κεφαλής

Λοιπόν να κλείσει και αυτό, το είχα ξεχάσει, χάρηκα πολύ που γνώρισα τον Γιάννη και από κοντά.
Τελικά ήταν χαλασμένο το disk drive και για την ακρίβεια η κεφαλή είχε βραχυκυκλωσει, δυστυχώς δεν υπάρχουν πια οπότε ο καλός φίλος Μάρκος από την Ολλανδία μου έστειλε ένα μηχανισμό ολόκληρο. Τελικό κόστος όσο να το είχα πάρει λειτουργικό έτοιμο από τον Στέλιο αλλά η χαρά να το φτιάξω και τα πόσα έμαθα για την αρχιτεκτονικη του δεν πληρώνονται. Ευχαριστώ Γιάννη.

ps. Νεκτάριε μην το κλειδώσεις σαν θέμα μπορεί κανείς να χρειάζεται καμιά πληροφορία για το πως έγινε και πως μετριούνται οι λειτουργικές κεφαλές.

Κρίμα φίλε μου που τελικα ήταν τόσο μεγάλη ζημιά.
καλό θα ήταν να μας γράψεις πως το ανακάλυψες στο επόμενο να ξέρω τι άλλο πρέπει να ψάξω

Εμένα θα με ενδιέφερε να γράψεις πως γίνετε η μέτρηση, αν δεν χρειάζεται κάτι το εξεζητημένο
πχ παλμογράφο

Ασφαλώς Νίκο, η μέτρηση ειναι πολυ απλή, χρειάζεται ενα πολυμετρο μόνο, το βάζουμε στο καλώδιο της κεφαλής και απευθείας επάνω στο μηχανημα δεν χρειάζεται να το ξεμονταρουμε και μετράμε τα Ohm (Ω) στα πιν του βύσματος ανάμεσα στα διάφορα χρώματα, εαν οι τιμές ειναι ανάμεσα στα 15 με 30 Ohm στους διάφορους συνδυασμούς, ολα οκ, άμα διαβάσουμε τιμές σε Kohm την κάτσαμε...

Eχαριστούμε τον Pluto63 για την πολύ χρήσιμη πληροφορία!

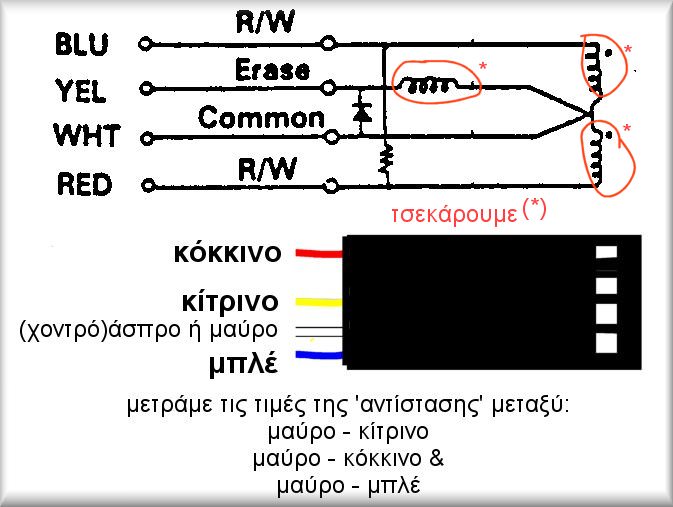

Ειδικότερα ιδού και ένα σχεδιάγραμμα της κεφαλής.... μαζι με μια γρήγορη επεξήγηση (by me) για βοήθεια.





Παρατηρούμε λοιπόν οτι η κεφαλή αποτελείται απο τρία πηνία με κοινή γείωση οπότε στην ουσία μετράμε τα πηνία με το πολύμετρο και πρέπει να δείχνουν το πολύ καποια Ω (οhm)
