Amstrad plus/gx4000 without ACID Chip

Σήμερα δοκίμασα το κύκλωμα που βρίσκεται εδώ:
www.cpcwiki.eu/index.php/Amstrad_Cartrid...dentification_Device

αλλά με διαφορετικό flip flop. Στις περιγραφές των forums γράφεται ότι δεν μπορεί να χρησιμοποιηθεί άλλο flip flop εκτός από το
IN74AC112N παρά μόνο η σειρά ΑC λόγω ταχύτητας. Κάτι τέτοιο όμως τελικά ΔΕΝ ισχύει.

Εγώ επειδή δεν βρήκα πρόχειρο σειράς ΑC δοκίμασα ένα j-k flip flop της toshiba σειράς ΗC με τα ίδια pinouts και πλέον ο plus μου (464) δουλεύει και χωρίς acid chip. Αξίζει τον κόπο να το δοκιμάσετε καθώς δίνει άλλες δυνατότητες στον υπολογιστή (μέχρι και την κατασκευή πλακέτας με 24-25 eproms με switch επιλογής, κατασκευή του presentation kit με τα cartridges, τοποθέτηση του flip flop εσωτερικά στον plus με μια eprom locomotive και τράβηγμα καλωδίωσης στην πίσω πλευρά με μια socket και διακοπτάκια που θα ενεργοποιούν κ απενεργοποιούν την εσωτερική eprom για λειτουργία της εξωτερικής). Όλα αυτά χωρίς acid chip.
Σε άλλο post θα δείξω φωτό από home made one side cartridge με διάτρητη πλακέτα και καλωδιοταινία που καταλήγει απευθείας στην μητρική (2 x 9 way 2.5mm pitch sockets) και όχι στην slot.

www.cpcwiki.eu/index.php/Connector:Cartr..._%28CPC_Plus_only%29

Προς το παρόν οι φωτό που θα σας βοηθήσουν να πειραματιστείτε. Το κύκλωμα λειτουργεί κανονικότατα.
Μην δώσετε σημασία αν ψάξετε στο cpcwiki και βρείτε την φωτό του gx4000 με τις κολλήσεις.

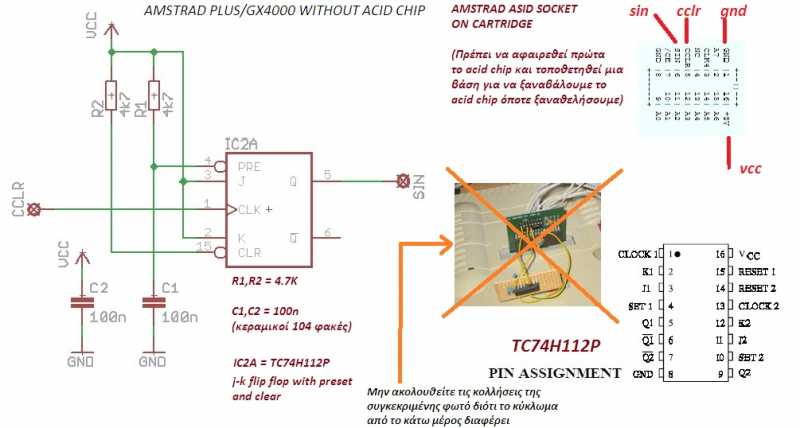

Κάντε το κύκλωμα όπως ακριβώς στο σχέδιο και κάντε τις κολλήσεις από το κύκλωμα στα αντίστοιχα
pins του cartridge αφού αφαιρέσετε το acid chip. Ποτέ flip flop και acid μαζί. Θα τα κάνετε μπουρλότο και
τα 2 μαζί με την eprom.







Καλή επιτυχία!

τι ειναι το acid chip?

Amstrad Cartridge Identification Device δηλαδη ACID chip.
Το χρησιμοποιουσε η Amstrad στα cartridge για τα παιχνιδια των CPC+ και GX4000, κατι σαν κλειδωμα...
Αρα αν καταλαβα καλα, μπορουμε με την παραπανω πατεντα να εχουμε σε μια EPROM roms και να τρεχουν χωρις την υπαρξη του chip security...
Πολυ ενδιαφερον! Την εψαχνα τελευταια για ενα flash rom based cart για τον plus και λυπομουν να κανιβαλισω ενα απο τα δυο μοναδικα cartridges που εχω προκειμενου να παρω το acid chip. Ασε που ειναι ΥΠΕΡΕΥΑΙΣΘΗΤΟ ΤΟ ΜΑΜΗΔΙ το ACID chip! Καλα, οχι οτι θα τα καταφερνα ποτε να εφτιαχνα ενα eprom cart με dip switches....σαν αυτο που χαλβαδιαζω στο cpcwiki, αλλα λεμε τωρα

Ναι Νίκο είναι υπερευαίσθητο και αν το ξεκολήσεις με το κολλητήρι στην ίδια συνεχόμενη σειρά το έχεις κάψει. Θέλει ένα πόδι από τη μία σειρά και ένα από την άλλη στην αποκόλληση. Όσο για το flash rom based cart με τα dip switches πάρε μια διάτρητη διπλής όψεως και άρχισε να το φτιάχνεις σιγά σιγά, τυφλοσούρτης είναι, θα το καταφέρεις.

Ευχαριστώ φίλε Fotis. Τα posts θα συνεχιστούν, οι πληροφορίες υπήρχαν, εγώ τα βρήκα έτοιμα, απλά δεν υπήρξε πουθενά φωτό του πίσω μέρους του cartridge με τις τελικές κολήσεις στα συγκεκριμένα σημεία.

Κάτι που ξέχασα. Στο αυτό το κυκλωματάκι και γενικώς σε όλα τα κυκλώματα που φτιάχνουμε καλό είναι να βάζουμε πρώτα τις βάσεις των ολοκληρωμένων, να κάνουμε τις κολλήσεις και αφού τελειώσουμε να τοποθετούμε τα ολοκληρωμένα μας για να μην υπάρχει κύνδινος να τα κάψουμε.

Μπράβο Βαγγέλη ....αν κάποια στιγμή φτιάξεις μια πατέντα γι αυτό πιστέυω θα
ενδιαφερθούν πολλοί....ένας απο αυτους είμαι και εγώ....

Ωραίος ! Εγώ πάλι ακολούθησα την πεπατημένη (όπως θα δεις εδώ )

τελικά, μεγάλη εφεύρεση αυτές οι Zif sockets!

Oooo ! βέβαια...κάτι ανάλογο έκανα και για την MASTER SYSTEM...

Πσσς το συγκεκριμενο thread του Γιωργου (geoanas) ειναι ενα απο τα αγαπημενα μου στο αλλο φορουμ.
Οπως επισης και αυτο εδω του Βαγγελη!
27 ΜΟΛΙΣ ειδικα παιχνιδια προσφερει η PLUS σειρα των CPC και πραγματικα ΑΞΙΖΟΥΝ οι κατασκευες αυτες των παιδιων.
Πολλα συγχαρητηρια κυριοι!

GeoAnas: Με το master system αν έχεις κάποιο link θα με ενδιέφερε. Όταν βρω κονσόλα θα το δοκιμάσω.
Το multicartridge είναι πολύ καλή φάση γιατί εκτός του ότι χωράει 4 cartridges (4 games δηλαδή) μπορεί να χρησιμοποιηθεί και διαφορετικά αν γνωρίζεις (όπως και τα απλά cartridge μας) Πως; Μπορείς να περάσεις μέσα 4 dsk images (στο multi) και 1 dsk image (στο απλό) και φτιάχνοντας ένα menu σε basic για κάθε δισκέτα να έχεις πάνω από 10 games του 6128 σε ένα μόνο multicartidge. To μόνο που χρειάζεται είναι οι διευθύνσεις των προγραμμάτων από το managdsk. Προς το παρόν έχω περάσει το arkanoid σε cartridge (άπειρες ζωές και επιλογή επιπέδων) από dsk με την βοήθεια βέβαια του ΝO$CART και έχω καταφέρει να αφαιρέσω το σπαστικό μπλε λογότυπό του. Οι δυνατότητες τεράστιες. Και ειδικά σε δημιουργία του prototype demo με τα 12-15 cartridges που απλά σήμερα μετατρέπονται σε winbond eproms και ένα μόνο j-k flip flop με επιλογή αποστολής του sin υπολόγισε ένα εξωτερικό κουτάκι με 60-70 αγαπημένα games σε ταχύτητα cartridge Βέβαια αν μέσα στο κουτάκι προσθέσουμε και έναν willem programmer ανα πάσα στιγμή μέσω απλού καλωδίου usb και το laptop μας ανανεώνουμε και τις 15 winbond eproms με άλλα games ή software όταν τα βαρεθούμε, καθώς οι winbond είναι electrical erase.

Geo1977: Εσένα καλέ μου φίλε σου έχω ετοιμάσει ήδη την πλακετίτσα της φωτό με το flip flop και μόλις συναντηθώ με τον vagο θα στην δώσω επειδή σου χρωστάω ήδη Με βοήθησες με τον plus όταν χρειαζόταν και δεν ξεχνάω.

Εχει κανενας σε high resolution το schematic του board για να το κανουμε μια παραγγελια να μας το τυπωσουν και να ξεκινησουμε σιγα σιγα να "χτιζουμε" τον θυσαυρο που μας παρουσιασε ο Βαγγελης εδω;
Νομιζω οτι η εκτυπωση της πλακετας θα ηταν χρησιμο χωρις να κανιβαλισουμε τα δυσευρετα cart μας. Θα αποτελεσει μια καλη βαση για να ξεκινησουμε την κατασκευη.
Επισης, κανοντας και ενα περασμα απο το αλλο θρεντ του Γιωργου, θα μπορουσαμε να κανουμε και μια σουμα των υλικων;
Πχ eproms M27C1001-XXXX, 32pin zif (αν θελουμε να βαζουμε-βγαζουμε eproms) κτλ κτλ
Και απο που ειναι καλυτερα να τα παραγγειλουμε;

Νομιζω οτι, ο συνδιασμος των δυο κατασκευων θα εβγαζε ενα σουπερ αποτελεσμα
ΕΝΑ CART ΧΩΡΙΣ ACID ΜΕ ΥΠΟΔΟΧΗ EPROMS ΣΕ ZIF SOCKET

Καθομαι σε αναμενα καρβουνα με τα οσα διαβασα (και ξανα-διαβασα) για το αγαπημενο μου cpc+

Χμμμ μια τετοια κατασκευη (με switch) χωρις το acid chip οπως του Βαγγελακη θα ηταν σουπερ!
www.cpcwiki.eu/index.php/Multi_Cartridge

Αααααχ

Για να μην μπερδευόμαστε....

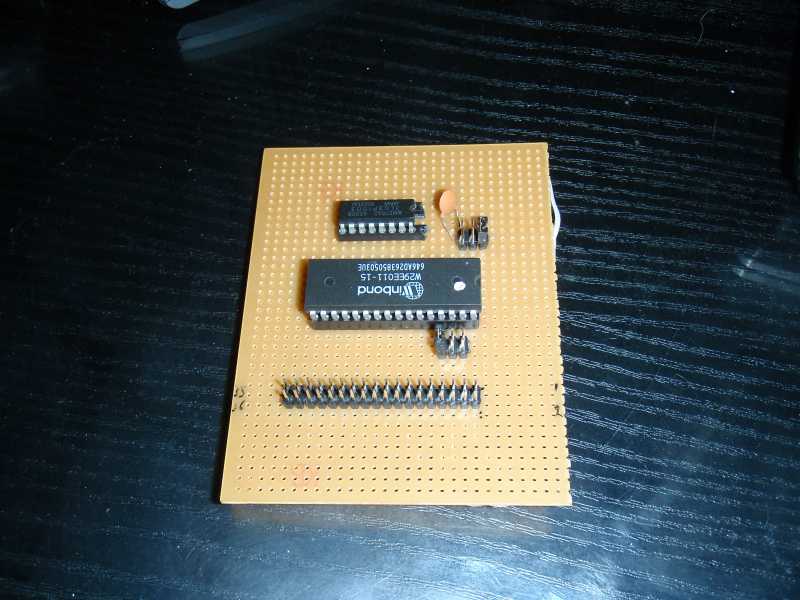

Αυτό που έδειξα εγώ εδώ είναι ήδη ένα cartridge amstrad/gx4000 με προγραματιζόμενη eprom
και με το κυκλωματάκι του flip flop (πρωτη φωτο) είναι ένα cartridge που δέχεται προγραματιζόμενες
eproms και λειτουργεί χωρίς acid chip.

Την M27C1001 που χρησιμοποιεί ο GeoAnas και αναφέρεται στα forums,
η οποία είναι με τζαμάκι και αν γινει λάθος διαγράφεται μόνο με uv eraser (η με homemade
uv eraser από scanner και λάμπες uv, αλλά αυτό είναι άλλη ιστορία) και παίρνει αρκετό χρόνο
με πιθανότητα καταστροφής μετά από γράψε σβήσε, την αντικατέστησα με την WINBONDw29ee011-15.
H συγκεκριμένη λοιπόν σε περίπτωση λάθους, διαγράφεται απευθείας από τον willem programmer.
Είναι electrical erasable και απόλυτα συμβατή.

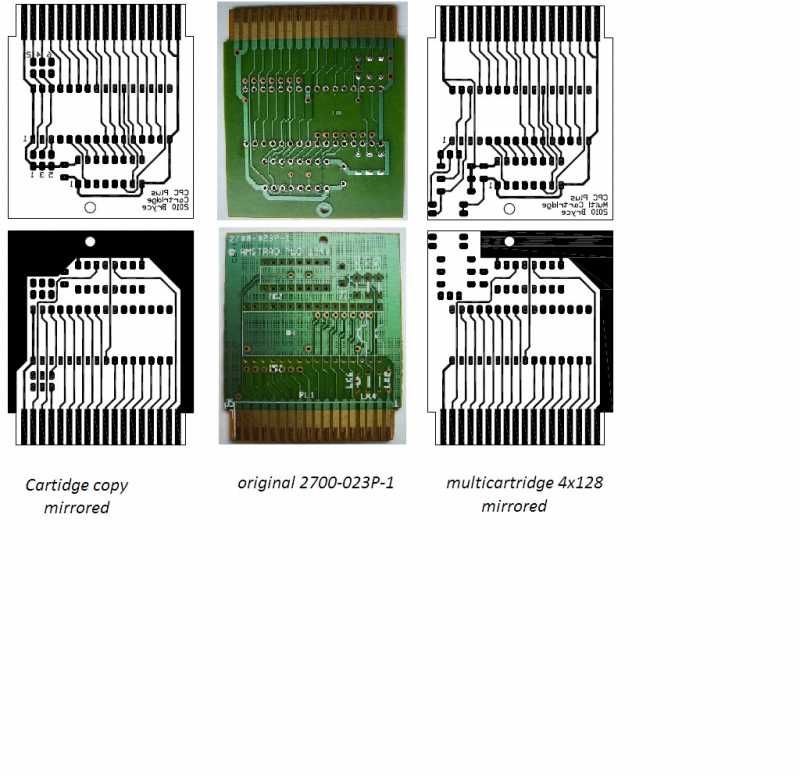

Τα schematics υπάρχουν αρκετό καιρό στο cpcwiki. Δημιουργός είναι ο Bryce ο οποίος έχει
φτιάξει και τις πλακέτες σε ίδιο μέγεθος. Η μια είναι αντίγραφο της 2700-023P-1 (crazy cars 2)
και η άλλη στην οποία έχει τα διακοπτάκια για επιλογή της μνήμης είναι η δική του μετατροπή και
έχει προσθέσει τις αντιστάσεις και τον microswitch. Δεν υπάρχει τυπωμένο όμως το οποίο
να έχει προστεθεί και το κύκλωμα που αντικαταστεί το acid chip (amstrad 40908).

Πλακέτες δεν γνωρίζω να σιδερώνω ή να φτιάχνω από την αρχή. Ειδικά διπλής, οι οποίες
με το σίδερο δεν πρόκειται να κάτσουν ακριβώς. Και μετά μην ξεχνάμε είναι και το κόψιμό τους,
κάτι το οποίο προσωπικά μου φαίνεται παλούκι.

Τα schematics υπάρχουν εδώ:
α). για το cartridge: cpcwiki.eu/index.php/DIY_Cartridge
β). για το multicartridge: cpcwiki.eu/index.php/Multi_Cartridge

To multicartridge λοιπόν έχει φτιαχτεί από τον Bryce για να αποθηκεύσει 4 cartridge games (4x128).
Ο microswitch απλά επιλέγει την διεύθυνση μνήμης που βρίσκεται η αρχή του κάθε 128κ game.
Κάτι τέτοιο όμως γίνεται και με basic menu, και με την επιλογή από το menu, δίνεται εντολή να τρέξει
ένα πρόγραμμα από μια ορισμένη τιμή διεύθυνσης. (κλασσικό παράδειγμα το cartridge με locomotive
basic και burning rubber.

Που θέλω λοιπόν να καταλήξω...
πχ έχουμε 4 dsk images. To κάθε ένα έχει 128kb size και μέσα 4-5-6 games.
Με basic menu, το managedsk για να γνωρίζουμε τις διευθύνσεις και το no$cart για
convert από τα dsk μας σε cpr, έχουμε φτιάξει ένα multi που περιέχει 2 δισκέτες (4 πλευρές των 128Κ)
με την επιλογή των games που θέλουμε. (π.χ το gazza που δεν υπάρχει μπορεί να μπει
από rom του 6128 σε cart. Ή amsdos, parados στα 2 128k και games στα άλλα 2.
Ότι θέλουμε εμείς.

anyway...


Τα υλικά είναι τα εξής:
eproms: 27c1001 ή winbond 29ee, 29F040 ή 27C4001
capacitors: 104 κεραμικοί
resistors: 4.7k , 10k 1/4w
flip flop: ΤC74HC112P
sockets: 16din, 36din
microswitches

Όποιος γνωρίζει να κόψουμε πλακέτες σε λογική τιμή
ας το αναφέρει εδώ. Επίσης όποιος μπορεί να προσθέσει το κύκλωμα του flip-flop στα υπάρχοντα
του bryce ας μας δώσει τα φώτα του. Αλλιώς θα χρειαστεί 2η πλακετίτσα για το flip-flop
(όπως στην πρώτη φωτό που έβαλα).
