Topic-icon 6128+/464+ keyboard matrix

  • vangel
  • Το Άβαταρ του/της vangel Συντάκτης θέματος
  • Επισκέπτης
  • Επισκέπτης
03/08/2012 18:13 #1505 από vangel
6128+/464+ keyboard matrix δημιουργήθηκε από vangel
Στην φωτό μπορείτε να δείτε το matrix για την μεμβράνη των plus.
Το matrix χρησιμεύει είτε για να βάλουμε tactile switches και να κάνουμε το keyboard μηχανικό, είτε να αντικαταστήσουμε μια χαλασμένη μεμβράνη του plus μας με μεμβράνη από απλό cpc 6128.
Επίσης μιας και οι αγγλικοί είναι αρκετά ακριβότεροι από τους γαλικούς λόγω μεταφορικών από ebay, το matrix χρησιμεύει για να αντικαταστήσουμε ολόκληρο το γαλλικό keyboard του plus μας (azerty) με ένα ολόκληρο αγγλικό keyboard του απλού 6128 μας.
Με ένα προγραματισμό eprom έχουμε έναν λειτουργικότατο querty plus. Οι κολλήσεις γίνονται από το κάτω μέρος της πλακέτας διότι αν ξεκολήσουμε τους connectors του πληκτρολογίου από την board υπάρχει 80% πιθανότητα να το καταστρέψουμε αφού είναι διπλής όψεως πλακέτα. Οπότε αφήνουμε τους connectors επάνω στην μητρική.

Οι connectors είναι ίδιοι με του spectrum αλλά δυσεύρετοι. Πατέντα με το πληκτρολόγιο του απλού amstrad έχει δοκιμαστεί με επιτυχία και δουλεύει χωρίς πρόβλημα. Για τη σύνδεση της μεμβράνης χρησιμοποιούμε έναν edge connector 10pin (φανός, σιδέρης) και τοποθετούμε την μεμβράνη αναδιπλομένη μέσα στο βύσμα edge connector. Χωρίζουμε δηλαδή τα 20 σε 2χ10 για να ταιριάζουν στην board. Τα matrix του plus με του απλού είναι αντίστροφα αλλά αφού βρεθεί η σειρά οι κολλήσεις γίνονται μηχανικά.

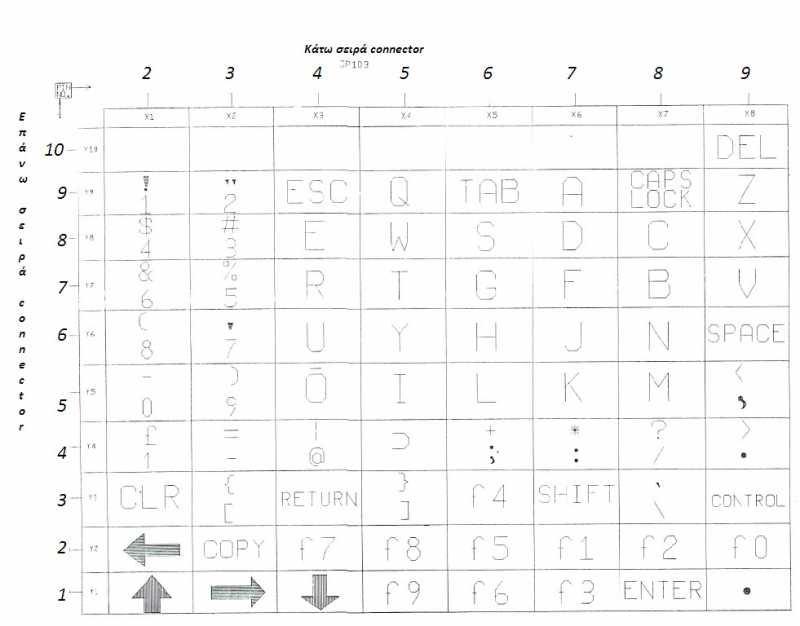

Προσωρινά η φωτό του matrix για τους plus από το service manual:





Αναλυτικά φωτό με την κατασκευή προσεχώς.
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ndial
  • Το Άβαταρ του/της ndial
  • Retro Maniac
  • Retro Maniac
Περισσότερα
04/08/2012 00:59 - 04/08/2012 01:00 #1514 από ndial
Απαντήθηκε από ndial στο θέμα 6128+/464+ keyboard matrix
Πολυ χρησιμο Βαγγελη! Για να ξερω τι να κανω αμα την παθω την στραβη με τον 464+
Αναμενω αγωνιωδως την αναλυτικη παρουσιαση της κατασκευης!

I think I've shot 2 ducks in my entire gaming life! That was when playing "Kane" on my Amstrad CPC 464!
www.retroshowcase.com
www.dialtech.gr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
