Topic-icon Βοήθεια για joypad από Amstrad Plus.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
16/02/2013 21:08 - 16/02/2013 21:09 #7306 από alex76gr
Βοήθεια για joypad από Amstrad Plus. δημιουργήθηκε από alex76gr
Καλησπέρα αδέρφια!

Χρειάζομαι για ακόμα μια φορά τη βοήθειά σας.
Ένας φίλος μου έδωσε να του επισκευάσω ένα joypad από Amstrad CPC Plus το οποίο του έλειπε τελείως το 9πινο βύσμα που συνδέεται στον υπολογιστή.
Φαντάστηκα ότι θα ήταν απλή υπόθεση και για αυτό προσφέρθηκα να το επισκευάσω.
Βρήκα λοιπόν τα παρακάτω pinouts:
http://old.pinouts.ru/Inputs/AmstradDigitalJoy_pinout.shtml
http://www.cpcwiki.eu/index.php/Digital_Joystick_Related
και ξεκίνησα.
Το βύσμα το πήρα από ένα κοινό σειριακό καλώδιο του επορίου.
Γρήγορα διαπίστωσα ότι ένα από τα επιμέρους καλώδια (το πορτοκαλί) ήταν κομμένο σε κάποιο σημείο του μήκους οπότε το ξεκόλλησα από την πλακέτα του joypad.
Για να το αντικαταστήσω χρησιμοποίησα το σειριακό καλώδιο από το οποίο είχα πάρει νωρίτερα το βύσμα.
Και τα δύο καλώδια είχαν τον ίδιο αριθμό επιμέρους καλωδίων και ήταν και τα δύο πολύκλωνα.
Όταν τέλειωσα τις κολλήσεις με βάση τα παραπάνω pinouts και αφού τσέκαρα τις κολλήσεις μου με το buzzer του πολύμετρου, δοκίμασα το joypad στην Amiga 1200 και στο Atari 7800.
Στην Amiga το joypad δεν αντιδρά καθόλου.
Στο Atari 7800 λειτουργεί σαν να είναι συνεχώς πατημένο το "κάτω"!!!

Αν και ακολούθησα πιστά τα pinouts δεν έχω ιδέα που μπορεί να έχω κάνει λάθος. :S

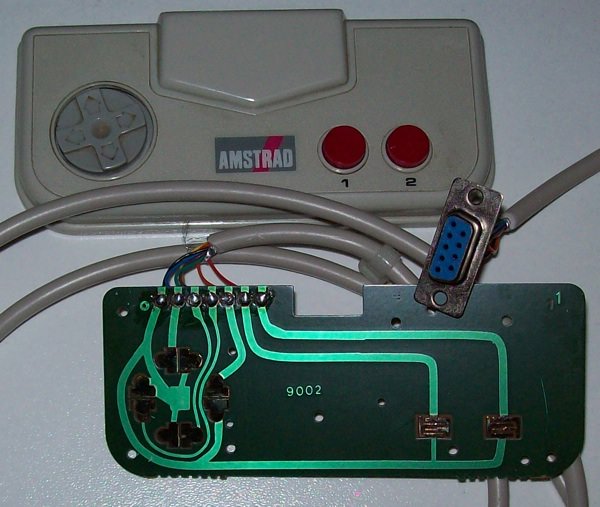

Επιπλέον όπως θα δείτε και στην φωτό το joypad έχει πολύ απλή κατασκευή. Ούτε ολοκληρωμένα ούτε τίποτα!

Οποιαδήποτε βοήθεια θα ήταν ευπρόσδεκτη.
Ευχαριστώ!


" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
16/02/2013 21:43 #7307 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βοήθεια για joypad από Amstrad Plus.
Αλέξη δοκίμασε χωρίς το καπάκι, πρέπει να σου κάνει βραχυκύκλωμα το έλασμα!
Στις συνδέσεις όλα δείχνουν ΟΚ!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
16/02/2013 22:23 #7308 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βοήθεια για joypad από Amstrad Plus.
Το έχω δοκιμάσει και έτσι Δημήτρη, αλλά μόνο μια φορά.
Αύριο θα το δοκιμάσω πάλι για σιγουριά.

Οι κολλήσεις δείχνουν να είναι καλά.
Τις τσέκαρα και με το πολύμετρο και δεν βρήκα βραχυκυκλώματα.

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
17/02/2013 07:28 #7310 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βοήθεια για joypad από Amstrad Plus.
Καθάρισε με την ευκαιρία με γόμα για μελάνη τις επαφές,
φαίνονται "βρόμικες"!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
17/02/2013 17:13 #7316 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βοήθεια για joypad από Amstrad Plus.
Λοιπόν αδέρφια, ύστερα από υπόδειξη ενός φίλου το πρόβλημα λύθηκε.

Η λύση ήταν ότι οι θέσεις 8 και 9 που είναι οι γειώσεις, πρέπει να βραχυκυκλωθούν με το μαύρο καλώδιο.

Μετά από αυτό το joypad έπαιξε κανονικά!

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
18/02/2013 01:38 #7330 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βοήθεια για joypad από Amstrad Plus.

alex76gr έγραψε: ...Όταν τέλειωσα τις κολλήσεις με βάση τα παραπάνω pinouts και αφού τσέκαρα τις κολλήσεις μου με το buzzer του πολύμετρου...

Υποτίθεται αυτό το είχες κάνεις αφού είναι και τα δύο γειώσεις !!!!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
