Eπισκευή monitor "pc14dsm"

  • temp
  • Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
29/01/2017 19:14 #38424 από temp
Eπισκευή monitor "pc14dsm" δημιουργήθηκε από temp
Καλησπέρα. Ψάχνοντας στο δίκτυο βρήκα το site αυτο. Φαίνεται οτι κάποιοι έχετε πολύ μεράκι! Ωραία δουλειά κάνετε!
Εχω πάρει από ένα φίλο ένα monitor amstrad "pc14dsm" με σκοπό να του το επιστρέψω επισκευασμένο.

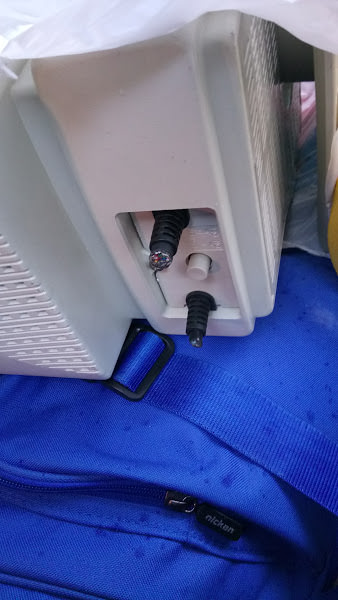

Όταν το αποθήκευσαν οι γονείς του φρόντισαν να του κόψουν το καλώδιο του ρεύματος όπως και του σήματος... (συνημμένη φωτογραφία)!
Έχω βρει service manual και διάφορα ηλεκτρικά και ηλεκτρονικά διαγράμματα, αλλά πουθενα δεν έχω βρει τι τύπο βύσματος είχε (εννιάπινο πλατύ, στρόγγυλο ή κάτι άλλο).
Έχετε καμία ιδέα πού μπορώ να ψάξω ή ίσως έτοιμη την πληροφορία;
Σε ένα διάγραμμα φαίνεται οτι είναι πλατύ (μαλλον 2 σειρών) χωρίς να ξέρω αν είναι κοινό ή αν είναι κάποιο part number της amstrad.
Πολύ θα χαρώ να έχετε κάποια πληροφορία.
Ευχαριστω προκαταβολικά,
Θανάσης.
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • konc
  • Το Άβαταρ του/της konc
  • Retro Maniac
  • Retro Maniac
Περισσότερα
30/01/2017 18:49 #38437 από konc
Απαντήθηκε από konc στο θέμα Eπισκευή monitor "pc14dsm"
Καλησπέρα και καλώς ήρθες. Αλλά χμμμ... δύσκολο task ανέλαβες!

Το monitor είναι από Mega PC, σωστά? Είναι μεν VGA, αλλά multisync (τα 15ΚΗz για το mega drive) και καθόλου standard pinout. Ακόμα και το service manual δεν βοηθάει ιδιαίτερα νομίζω, αλλά ρίξτου και εσύ μια ματιά για καλό και για κακό.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
30/01/2017 19:18 #38439 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Eπισκευή monitor "pc14dsm"
Καλώς όρισες φίλε Θανάση (temp) στην παρέα μας :beers:

Εύχομαι να βρεις λύση στο πρόβλημα σου. :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
31/01/2017 10:12 #38443 από nkary
Απαντήθηκε από nkary στο θέμα Eπισκευή monitor "pc14dsm"
ψψψψ αυτή είναι αποθήκευση, απίστευτο :bow:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • temp
  • Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
06/04/2017 00:01 #38963 από temp
Απαντήθηκε από temp στο θέμα Eπισκευή monitor "pc14dsm"
Ευχαριστώ για το καλωσόρισμα, το κουράγιο και τις πληροφορίες.
Δυστυχώς δεν είχα χρόνο να ασχοληθώ με το μόνιτορ. Ελπίζω αυτές τις μέρες να το κοιτάξω.
Αν υπάρξει αποτέλεσμα θα το ανακοινώσω, αλλιώς θα το πάρει η ανακύκλωση!
Υπάρχει περίπτωση να ξέρει κάποιος πού θα βρω τον τύπο του φις που βγαίνει απο το μόνιτορ; Τις υπόλοιπες πληροφορίες νομίζω τις έχω.
Καλό βράδυ.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • temp
  • Συντάκτης θέματος
  • Retro Starter
  • Retro Starter
Περισσότερα
06/04/2017 00:03 #38964 από temp
Απαντήθηκε από temp στο θέμα Eπισκευή monitor "pc14dsm"
Κι όμως βοηθάει για να κάνω επαλήθευση τη συνδεσμολογία με ένα άλλο manual που έχω.
Τον τύπο του φις ψαχνω...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Nemo
  • Το Άβαταρ του/της Nemo
  • Retro Maniac
  • Retro Maniac
Περισσότερα
06/04/2017 04:20 - 06/04/2017 05:16 #38967 από Nemo
Απαντήθηκε από Nemo στο θέμα Eπισκευή monitor "pc14dsm"




(το vga plug είναι το κάτω δεξιά )

Το οποίο φαίνεται να είναι ένα κλασσικό three-row 15-pin DE-15 connector.
-άρα ανάλογο και το αντίστοιχο male plug- .

(Aς με διορθώσουν οι pc hardware experts θαμώνες αν κάνω κάποιο λάθος ).

Αυτό δεν εννοείς ?

Πηγή wikivisually.com/wiki/Amstrad_Mega_PC

-UPD-



στο 11.16 τα απαραίτητα vga plug info
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
06/04/2017 08:56 #38970 από nkary
Απαντήθηκε από nkary στο θέμα Eπισκευή monitor "pc14dsm"
Εφόσον το βύσμα οθόνης είναι ίδιο με το κλασικό VGA, βρίσκεις από μια παλιά χαλασμένη οθόνη ένα ίδιο, που να έχει τον ίδιο αριθμό συρμάτων, ανοίγεις την οθόνη, κάνεις αποφόρτιση υψηλής και αλλάζεις ένα προς ένα προσέχοντας τα χρώματα όλα τα σύρματα. Το ίδιο και για το 220V.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Nemo
  • Το Άβαταρ του/της Nemo
  • Retro Maniac
  • Retro Maniac
Περισσότερα
07/04/2017 04:15 - 07/04/2017 04:37 #38978 από Nemo
Απαντήθηκε από Nemo στο θέμα Eπισκευή monitor "pc14dsm"

temp έγραψε: .
Αν υπάρξει αποτέλεσμα θα το ανακοινώσω, αλλιώς θα το πάρει η ανακύκλωση!


-με επιφύλαξη

Moreover, I have not yet managed to take the blanking on the VGA output of the MegaPC, so I made it come from another source. Here is the pinout of the VGA connector of MegaPC:
1 Video Red
2 Video Green
3 Video Blue
4 Audio ground
5 Auto test
6 Back (or ground?) Red
7 Back (or ground?) Green
8 Back (or ground?) Blue
9 Audio Left
10 Digital ground
11 Jumper on pin 10
12 Audio Right
13 Synchronization H
14 Synchronization V
15 Selection Switch Game / VGA

Πηγή >>> forums.guardiana.net/viewtopic.php?id=561&p=2


-Μπορεί να δουλέψει ως ρετρο pc με ένα άλλο monitor (όχι ως Sega MegaDrive όμως) .

-Στο παρακάτω yt video δουλεύει και ως Sega MegaDrive

έχοντας το συνδέσει με ένα άλλο multisync monitor (Acorn) με αρκετή επιτυχία .

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
