(Ελπίζοντας σε) Ανάσταση ενός CPC 6128

Επί 20 με 22 χρόνια θαμμένος, σε ένα αφιλόξενο και εχθρικό περιβάλλον (cabrio σοφίτα πολυκατοικίας)
βρήκα το ...παιδικό μου φίλο. Ένα Amstrad cpc 6128.

Αποφάσισα (γιορτές που είναι...) να προσπαθήσω να το αναστήσω ελπίζοντας σε όμορφες αναμνήσεις.

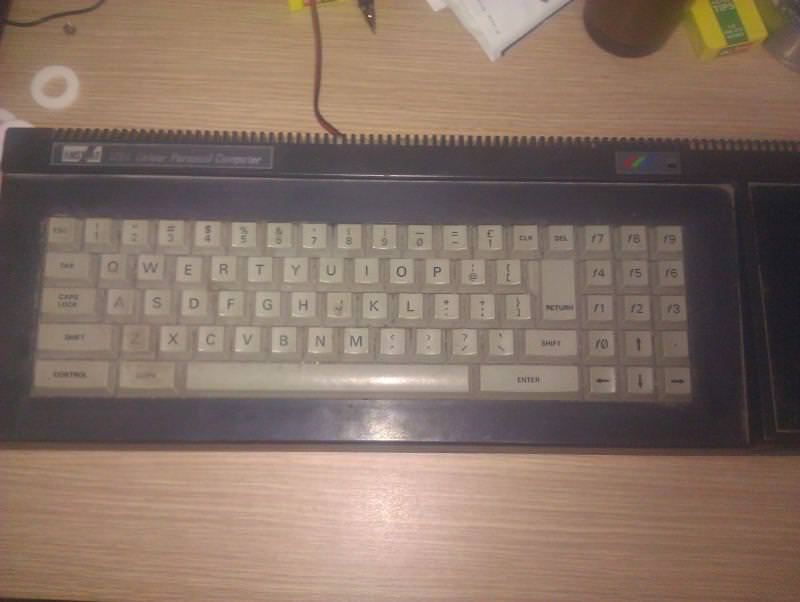

Πρώτη απόφαση να το καθαρίσω. Έχει πάνω του 20 στρώσεις σκόνη που για να καταλάβεις από πότε είναι θες τεστ άνθρακα....

Δεύτερη απόφαση, να το καθαρίσω εσωτερικά μη κάνει κανένα μπαμ με το που περάσει ρεύμα και κλαίω...

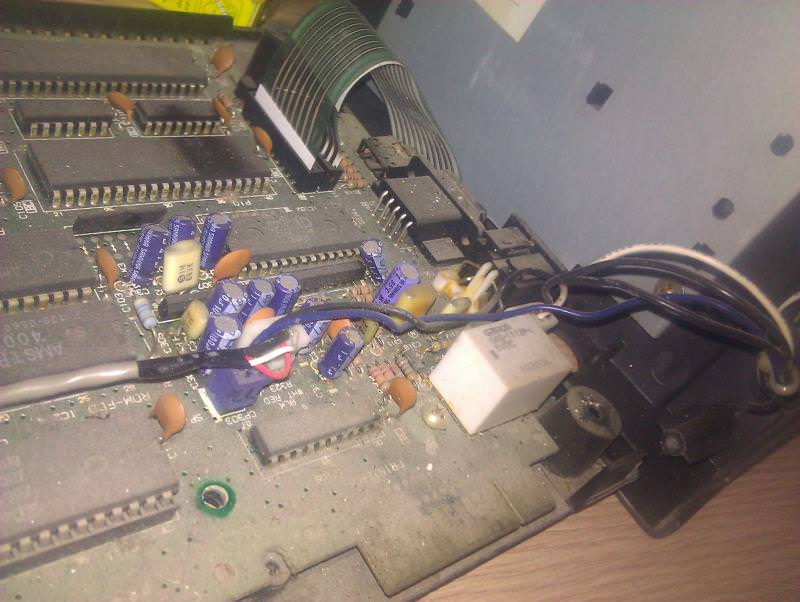

Αλλά καθώς το άνοιξα είδα 2 καλώδια κομμένα. Φυσικά το περίεργο είναι πως είναι "χειρουργικά" κομμένα στην ευθεία και έτσι ήθελα (για αρχή) να ρωτήσω κάποιον άλλον ιδιοκτήτη που ίσως το έχει ανοίξει αν αυτά τα καλώδια όντως θα έπρεπε να είναι κομμένα ή αν πάνε κάπου...

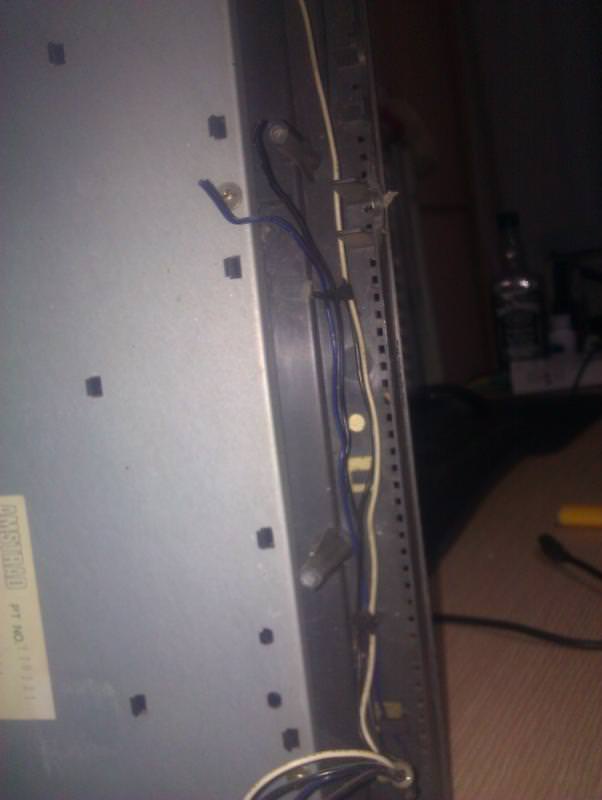

Τα καλώδια όπως φαίνονται και στη φωτογραφεία είναι ένα μπλε και ένα μαύρο.

Επισυνάπτω το υλικό.

Warning: Εικόνες ακατάλληλες για λάτρεις του είδους και ανηλίκους (λόγω σκόνης)
Υ.Γ: Μη με βρίσετε για τη σκόνη δεν φταίω εγώ. Να το αναστήσω θέλω όχι να το σκοτώσω...


[attachment:1]IMG_20131224_150345.jpg[/attachment]

Μια χαρα ο Amstradακος σου, δεν πειραζει η σκονη!!!

Σε ζηλευω που τον εχεις, εγω τον πουλησα...

Καλα Χριστουγεννα!!!

Αρχαιοκάπηλε... !

Το μαύρο μήπως είναι γείωση ?
Το μπλε μήπως ρεύμα σε monitor ?

Το μπλε και μαύρο είναι για το εσωτερικό ηχείο!
Αν δεν υπάρχει προφανώς κάποιος το "εξαφάνισε"....

Καλές γιορτές.... και καλή μπουγάδα!

@glaros ε όχι και αρχαιοκάπηλος... :blush:

zx_jim έγραψε: Καλές γιορτές.... και καλή μπουγάδα!

με βρήκατε μικρό και νέο και με δουλεύετε...

οπότε συνεχίζω -αγνοώντας τα 2 καλώδια- όταν συνέλθω από το hangover, λόγω εορτής σήμερα...

Ευχαριστώ

Εννοείται ότι θα σε πειράζουμε,
το κάνουμε σε όσους συμπαθούμε!

Χρόνια Πολλά Χρηστάρα και καλώς ήρθες στην παρέα μας!

Καταλαβαίνω πως νιώθει ο φίλος μας....
θυμάσαι Δημήτρη (zxjim) πως έκανα για να φτιάξουμε τον πρώτο μου 6128 που είχε γίνει κάρβουνο;
Είχα στενοχωρηθεί που δεν τον καταφέραμε τελικά!

Και έχω άλλους 2 με τα ίδια "συμπτώματα"....
Στον έναν βρήκα 12 καμένα 4164 και δεν ξέρω αν θα δουλέψει ακόμα...

Μακάρι να τα φτιάξεις και αυτά...κρίμα είναι!

Ήρθε και το πολυπόθητο 6 Pin Din βυσματάκι που έλειπε και είμαι έτοιμος να αρχίσω τη κοπτοραπτικη!

Έχει κανένας το diagram για να μην κάνω βλακεία με τα χρώματα;

Βρήκα αυτό αλλά είναι υποτίθεται για άλλο μοντέλο
(αν και χρώματα καλωδίων βλέπω είναι ολόιδια)

www.grimware.org/doku.php/documentations...dware/amstrad.cpc464
www.grimware.org/doku.php/documentations...pc464#monitor.output

έτσι να τα βάλω;

(ps: Βύσμα είχε κομμένο και ξεριζωμένο τελείως. Τώρα παρήγγειλα και ήρθε, δεν υπήρχε καν οπότε δεν ξέρω ποιο χρώμα πάει σε ποιο αριθμό)

Το 464 και το 6128 έχουν ίδιο pinout!

Δυστυχώς δεν με ήθελε μάλλον...

Ανάβω οθόνη αφού στη σκούπισα μέσα - έξω βλέπω βγάζει έναν υποκουφο ήχο κάπου στα ~22khz ΟΚ λέω αυτή δουλεύει ας ασχοληθώ με το υπόλοιπο...

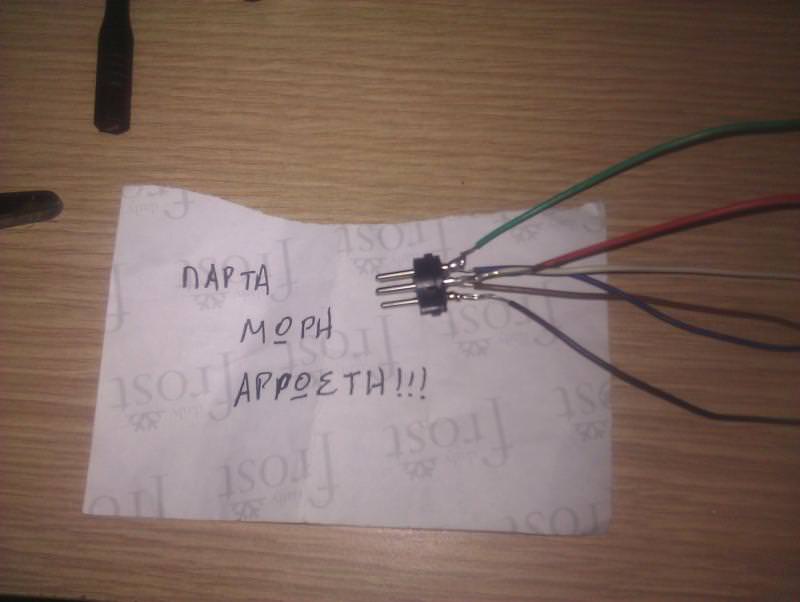

Πιάνω βάζω τα καλώδια ένα-ένα με αγάπη και προδερμ...
μου πήρε μία ώρα+


Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.

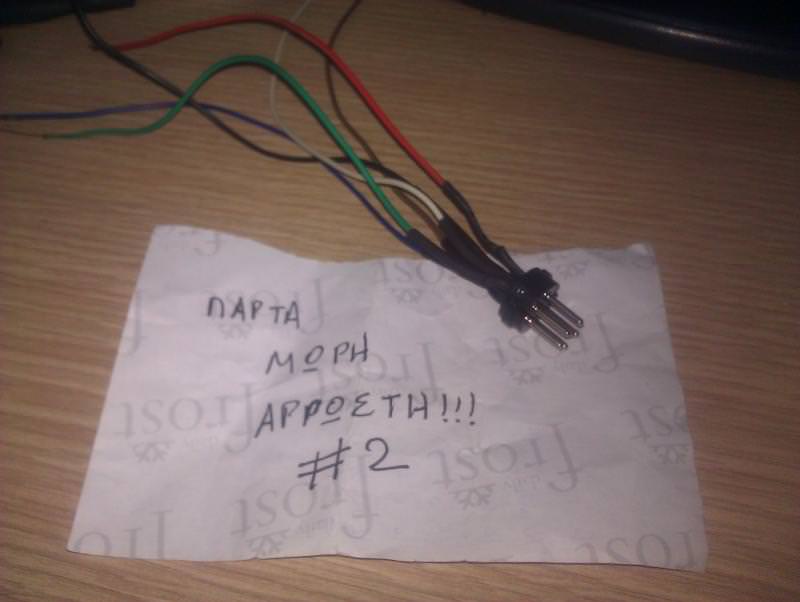

έβαλα και μακαρονάκι για να κάνω όμορφη δουλειά..

Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.


αλλά τίποτα.. (Τα σχόλια αγνοήστε τα ήταν συστημένα για τον κολλητό )


Το έβαλα πρόχειρα να δω τι θα κάνει και δεν άναψε ούτε το λαμπάκι πάνω δεξιά...
Μόνο το βουητό της οθόνης που μου πήρε τα μυαλά (και ακόμα πονάω)




περιμένω ιδέες (ή πώς μπορώ να το κάνω debugging...)

Kαλο θα ηταν πριν ασχοληθεις με την οθονη να ξερουμε εαν λειτουργει ο αμστραντ.Επομενως φτιαξε αρχικα ενα καλωδιο για τον amstrad με τροφοδοτικο pc,και βλεπουμε

angel_grig έγραψε: Kαλο θα ηταν πριν ασχοληθεις με την οθονη να ξερουμε εαν λειτουργει ο αμστραντ.Επομενως φτιαξε αρχικα ενα καλωδιο για τον amstrad με τροφοδοτικο pc,και βλεπουμε

-Λογικά- δεν λειτουργεί. Δεν είχα κανένα βύσμα πάνω,
κομμένο και το 5V και το 12V και της οθόνης.

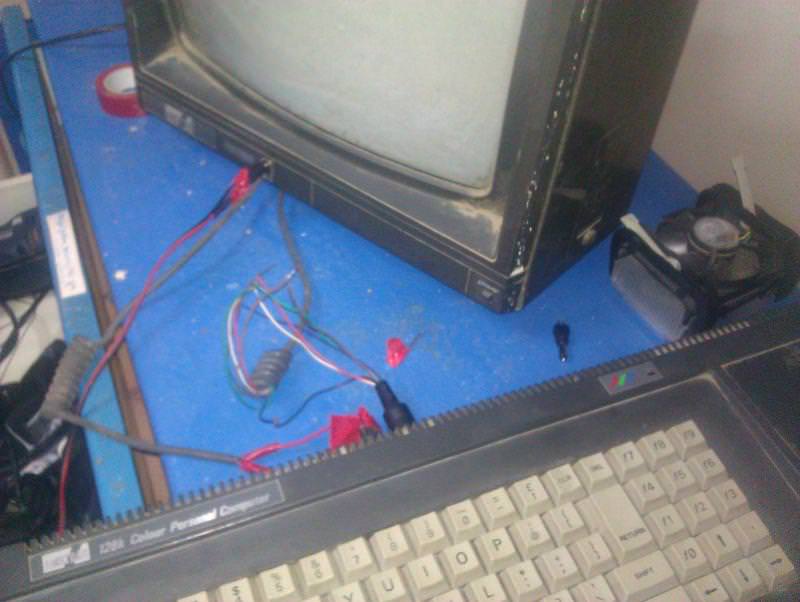

Οπότε έφτιαξα και τα 3 μαζί (φαίνεται από την εικόνα με τη χύμα κόκκινη ταινία).
Βάζοντας τα πάνω οθόνη -λογικά- δουλεύει
(αν παίξω με τα καλώδια της οθόνης βλέπω διάφορα χρώματα) αλλά η μονάδα
δεν μου κάνει τη χάρη...

Ούτε το λαμπάκι βλέπω να ανάβει πάνω δεξιά ούτε κάποιο άλλο σημάδι ζωής.
Πήρα ένα πολύμετρο και θα δω αν πάει ρεύμα μέχρι μέσα...

Ξεκίνησα με ενθουσιασμό δεν θα με ξενερώσει τώρα... οοοοχι...
