12/02/2016 01:11 #34974 από Cabal
Επισκευή τροφοδοτικού IBM PS/2 Server 85 δημιουργήθηκε από Cabal
Δυστυχώς ο υπολογιστής βρέθηκε με χαλασμένο το τροφοδοτικό του.
Μετά από αρκετό ψάξιμο βρήκα ένα από ένα φίλο και δοκίμασα τον υπολόγιστή και δουλεύει ΟΚ.
Δυστυχώς αυτά τα τροφοδοτικό είναι αρκετά δύσκολο να βρεθούν και ώς συνήθως έχει αρκετές ιδιοτροπίες σε σχέση με τα κοινά (πχ βύσμα 21 επαφών για την μητρική).

Φώτο θα ανεβάσω αργότερα για να το δείτε.

Κάθε βοήθεια ευπρόσδεκτη.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Cabal
  • Το Άβαταρ του/της Cabal Συντάκτης θέματος
  • Retro Fan
  • Retro Fan
Περισσότερα
12/02/2016 09:58 #34975 από Cabal
Απαντήθηκε από Cabal στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85

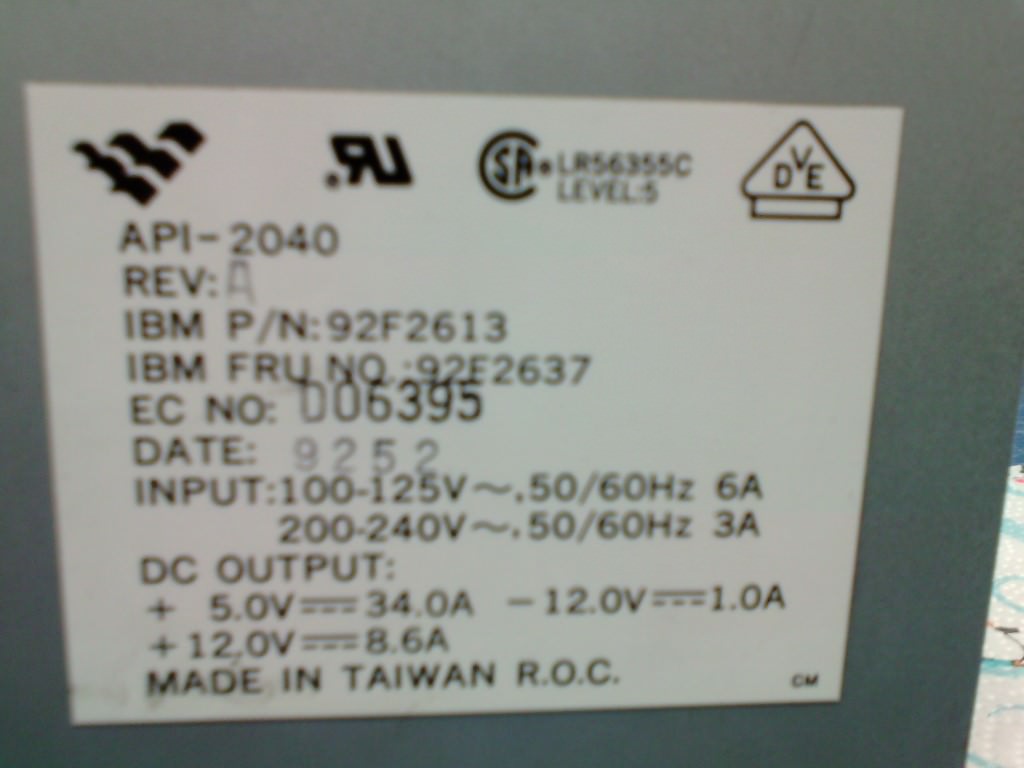

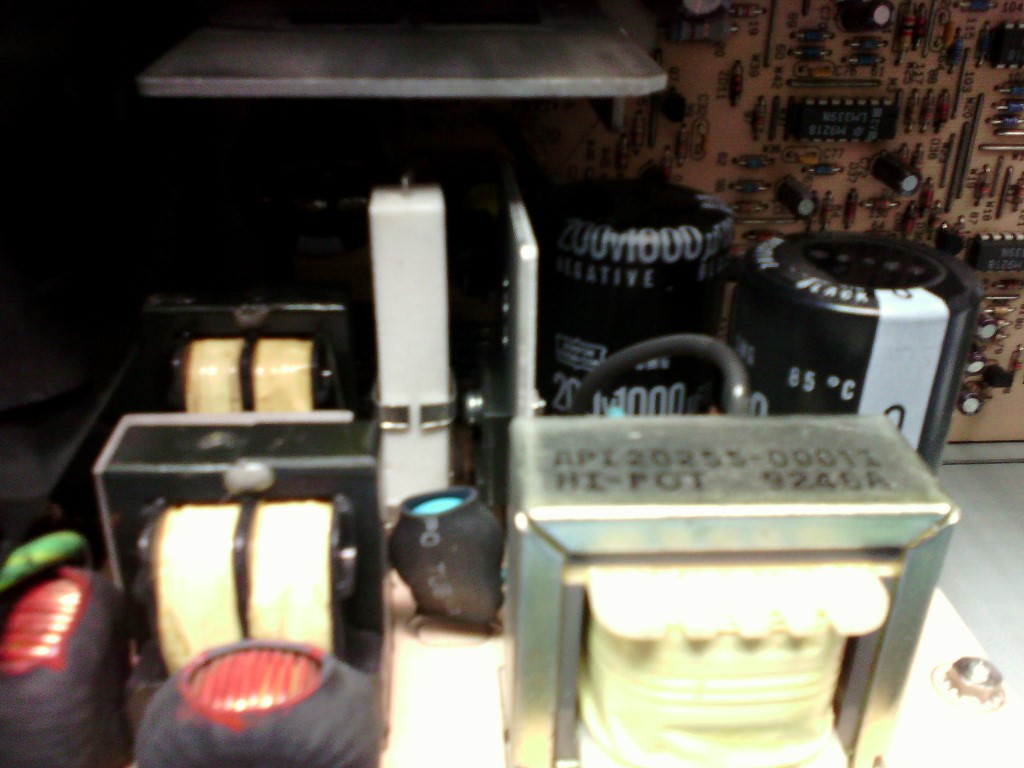

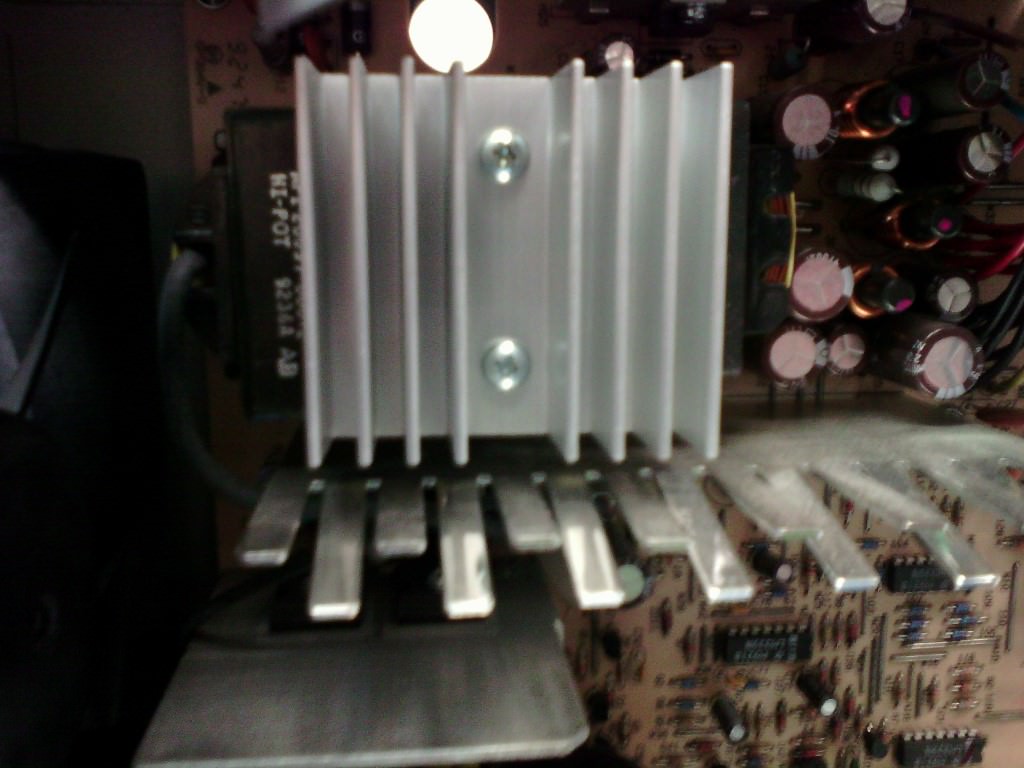

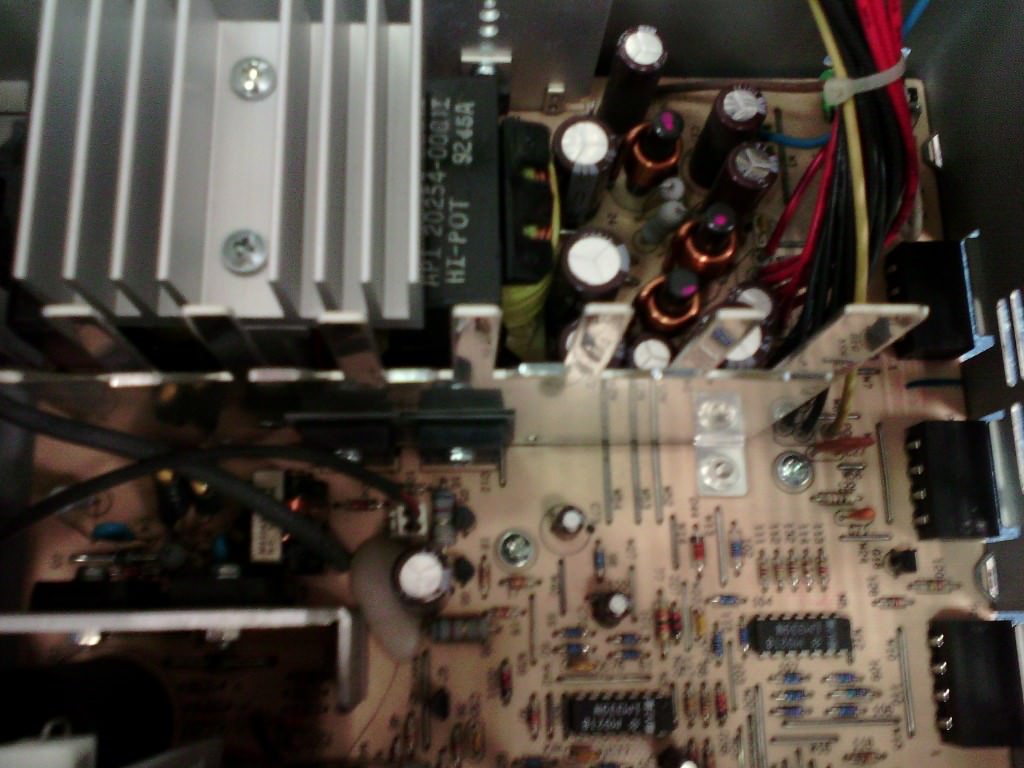

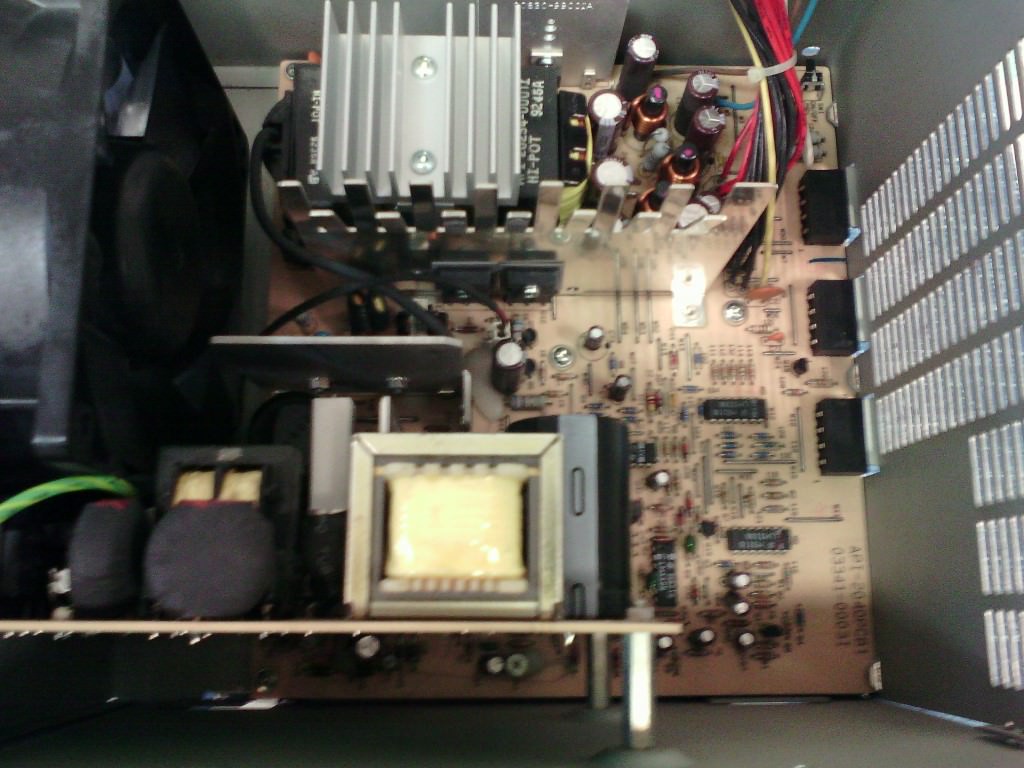

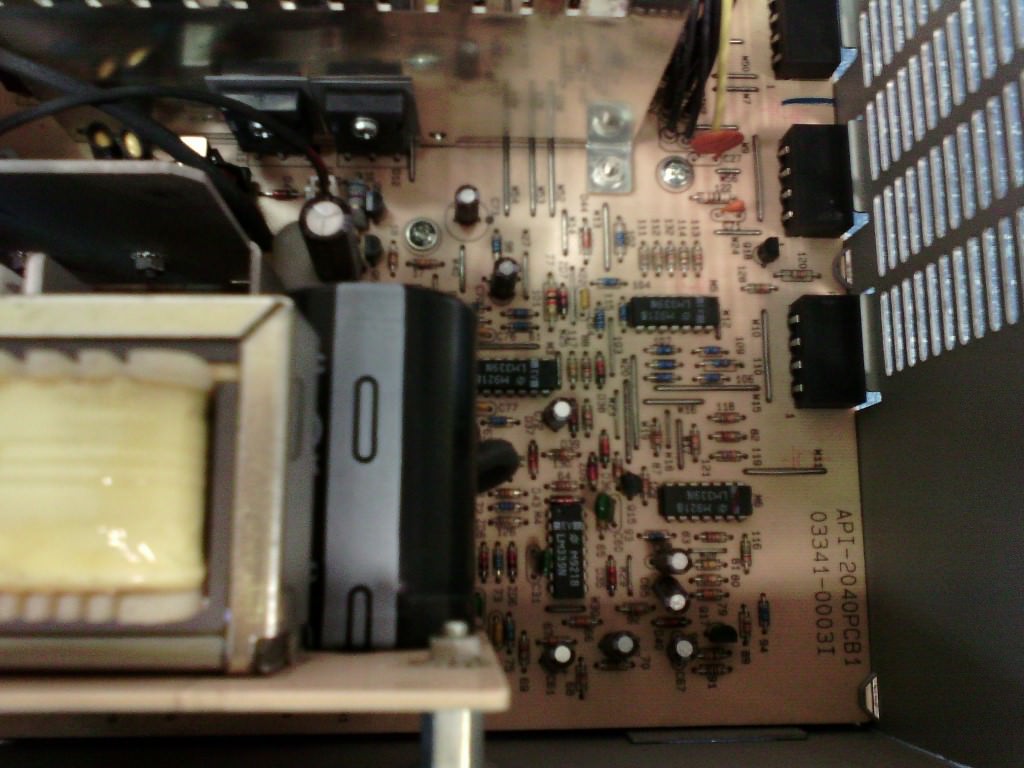

Μερικές φωτογραφίες...Με το δικό μου μάτι οι πυκνωτές φαίνονται καλοί!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
12/02/2016 18:51 - 12/02/2016 18:53 #34982 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
Oταν λες χαλασμενο τι εννοεις?πχ λειτουργει ο ανεμιστηρας και δεν λειτουργει ο υπολογιστης ή δεν ανοιγει καθολου?μετρησες με πολυμετρο-βγαζει καποιες τασεις?τσεκαρες ασφαλειες?
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Cabal

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Cabal
  • Το Άβαταρ του/της Cabal Συντάκτης θέματος
  • Retro Fan
  • Retro Fan
Περισσότερα
12/02/2016 20:32 #34984 από Cabal
Απαντήθηκε από Cabal στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
Δυστυχώς δεν λειτουργεί ούτε ο ανεμιστήρας ούτε τίποτα... :(
Την μία ασφάλεια που έχει την έλεγξα και είναι ΟΚ.

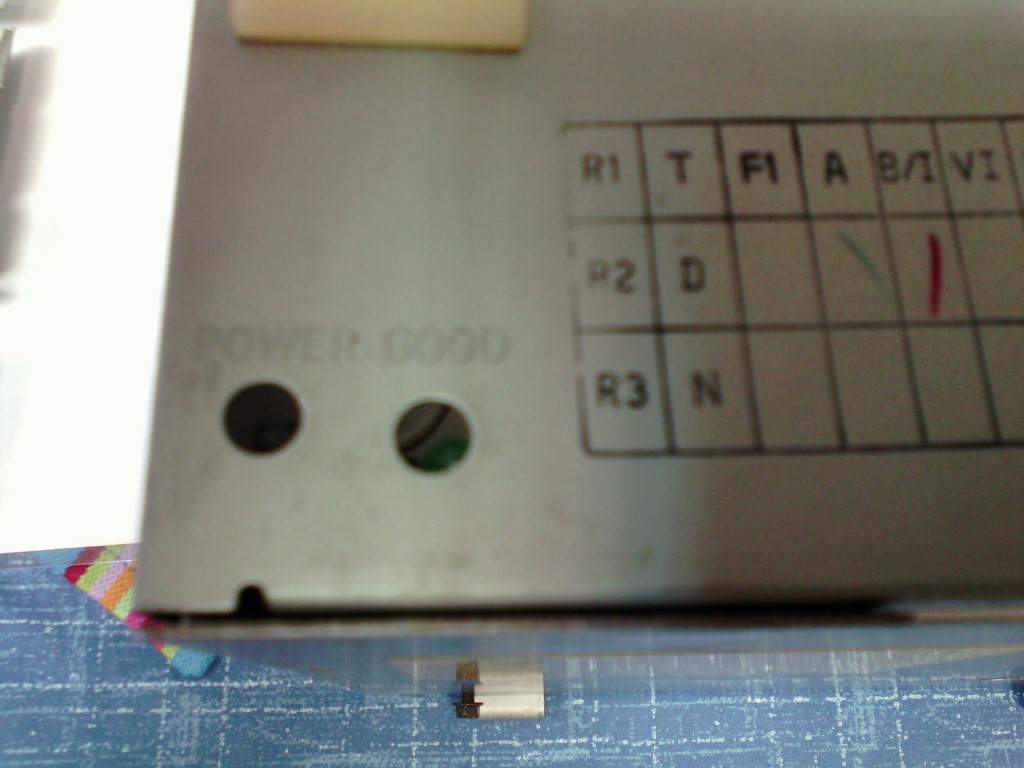

Αυτό το τροφοδοτικό έχει ένα μπουτόν και ένα λαμπάκι και αν το πατήσεις κάνεις μόνο του τεστ και αν ανάψει το λαμπάκι είναι ΟΚ...

Δεν έχω μετρήσει ακόμα τίποτα , ψάχνω να βρώ το σχέδιο του.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Nemo
  • Το Άβαταρ του/της Nemo
  • Retro Maniac
  • Retro Maniac
Περισσότερα
12/02/2016 22:03 - 12/02/2016 22:55 #34987 από Nemo
Απαντήθηκε από Nemo στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
O angel_grig προφανως θα αναφερεται σε κατι τετοιο
Hardware Maintenance Service 147
>>>> ps-2.kev009.com/ohlandl/books/ps2-hmm.pdf

Server 85, PS/2 9585-xKx, PS/2 9585-xNx,
Model 95, and 3511:

Some power supplies have a built-in test switch and LED
on the side of the power supply (there is no need to check
voltages). On those power supplies, disconnect the power
supply from the system board, and remove all cables
except the power cord. Power-on the power supply and
push the test button. If the LED lights up, and the power
supply fan runs, the power supply is OK.
On all other power supplies, short pin 1 to pin 2 and read
the voltages on the other pins. If the voltages are correct,
and the power supply fan runs, the power supply is OK.
...........
Connector
If the power supply shuts down, or appears to fail at
power-on, you might have one of the following problems:
Too many devices are set to start instantly. See
“Setting the Motor-Start Jumper” on page 414.
There are too many large-capacity devices installed.
The nominal operating current of the devices installed
collectively exceeds the available current of the power
supply. See the “Personal System/2 Installation
Planning” guide (form number G41G-2927) for more
information.
Caution
On Model 95 unplug the power cord and wait two
minutes before checking voltages to give the power
supply capacitors time to discharge.
On a Model 95, there is an access-cover fan (to cool the
processor). If that fan does not work, you have one of the
following problems:
No power to the fan: 12 V dc (±1.4 V dc) required at
the two fan cable pins on the base.
Defective J28 cable (check cable continuity)


Defective fan. (To test the fan, use a two-wire jumper
to connect the fan terminals to the cable pins on the
base.)
Defective system board.

www.tavi.co.uk/ps2pages/ohland/95pwrconn.html
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": angel_grig, Cabal

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Cabal
  • Το Άβαταρ του/της Cabal Συντάκτης θέματος
  • Retro Fan
  • Retro Fan
Περισσότερα
12/02/2016 22:33 #34989 από Cabal
Απαντήθηκε από Cabal στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
:thanx:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
13/02/2016 22:11 - 13/02/2016 22:11 #34996 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
Δες λιγο και εδω

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Cabal
  • Το Άβαταρ του/της Cabal Συντάκτης θέματος
  • Retro Fan
  • Retro Fan
Περισσότερα
13/02/2016 23:56 #34997 από Cabal
Απαντήθηκε από Cabal στο θέμα Επισκευή τροφοδοτικού IBM PS/2 Server 85
:thanx:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": angel_grig
