dragon 32 secam (ΓΑΛΛΙΚΟΣ)

Και φτανουμε στο σημειο να αγορασουμε εναν dragon απο γαλλια
ο πωλητησ λεει οτι δεν μπορει να τον δοκιμασει
αλλα η τιμη ειναι καλη 70 ευρα με τα μεταφορικα παρακαλω
τον βαζω στην πρωτη τιβι δεν βλεπω κατι στην 2 τιποτα(καινουργιες πλασμα)
τον βαζω σε μια παλια 14αρα philips βλεπω κατι στο 36 να κουνιετε αχρομο και διαβαζω.... στοπεριπου
ανοιγω τον υπολογιστακο
και τι βλεπω

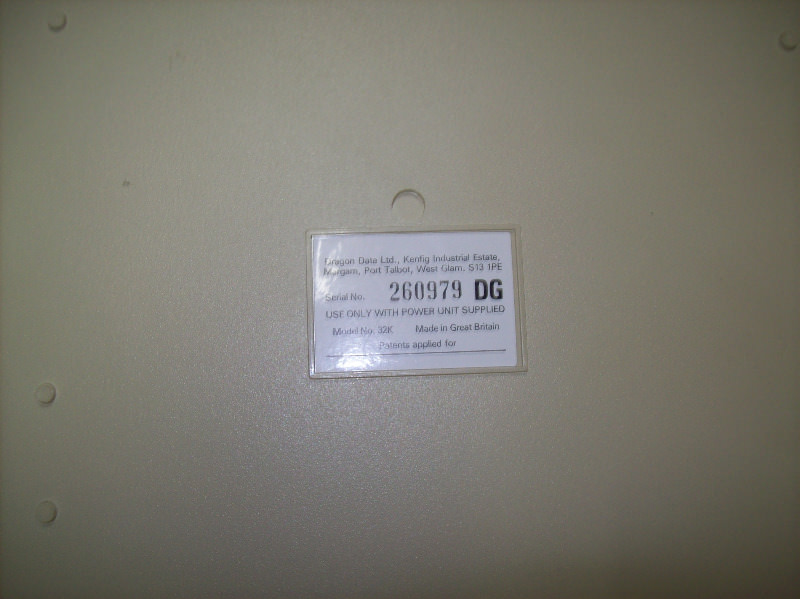

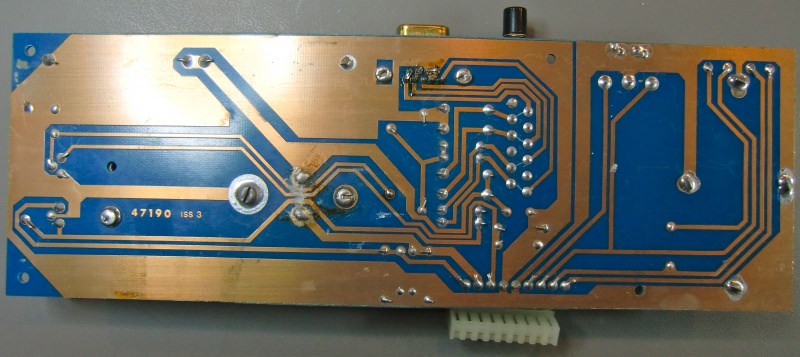

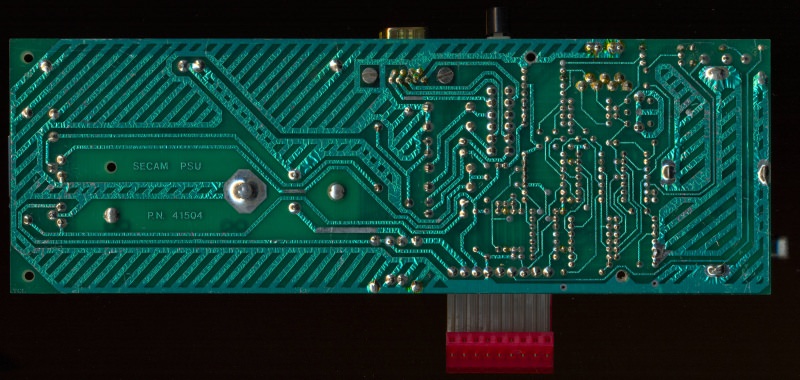

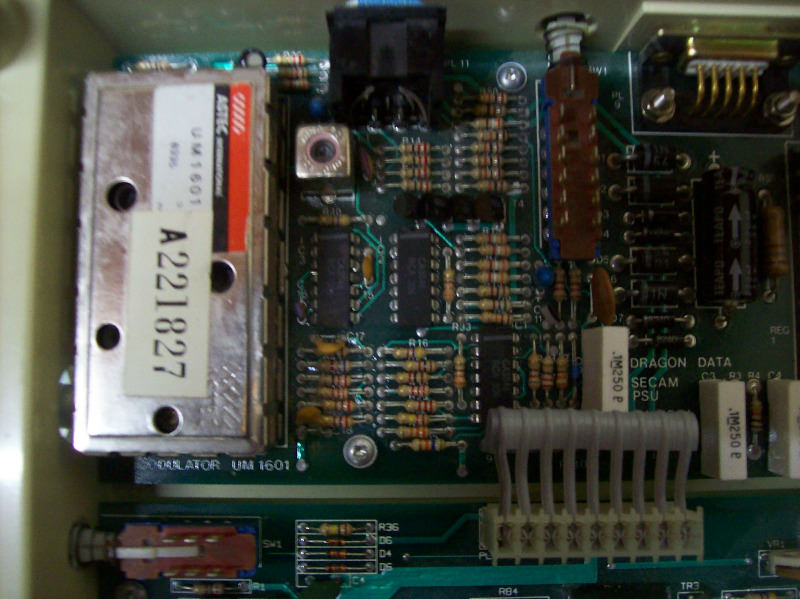

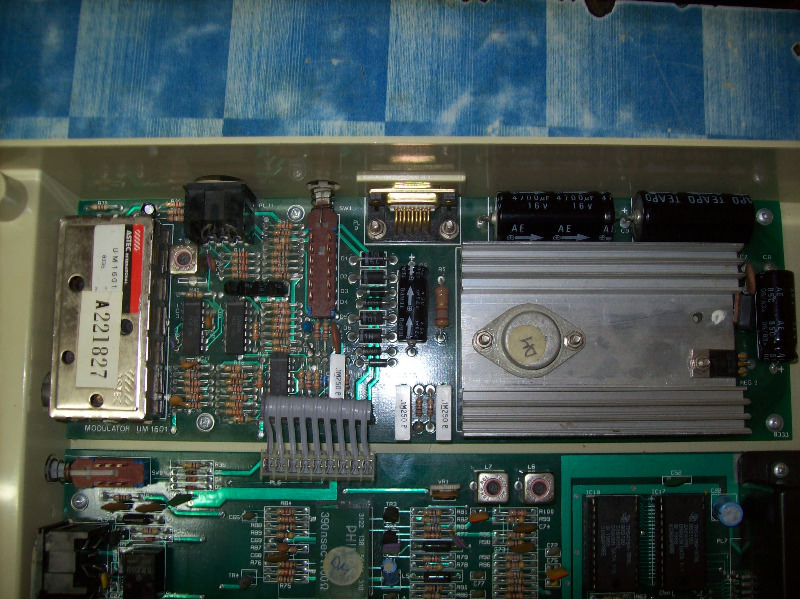

secam psu
ok λεω θα φτιαξω το βισμα για βιντεο....

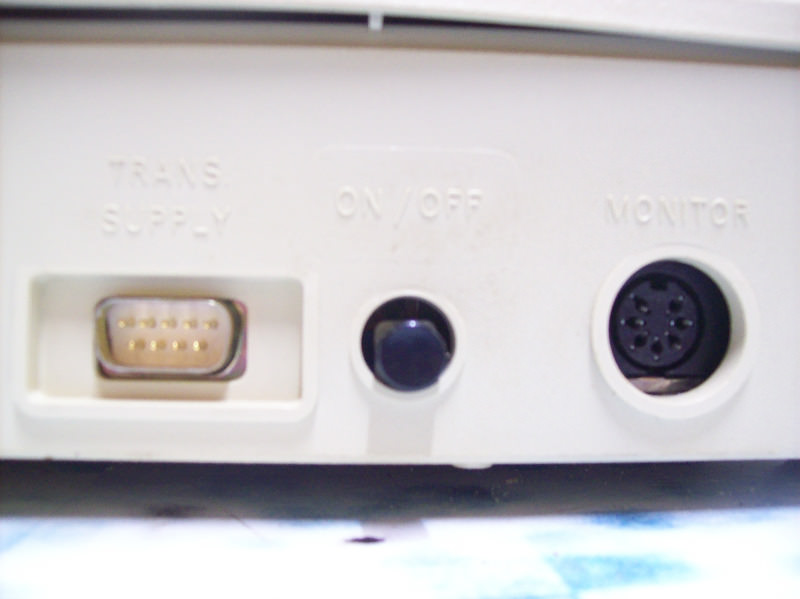

ο μικρουλησ μασ δεν εχει ομως 5 din 180 αλλα 7 πιν διν( το εφτιαξα αλλα μπα ουτε βιντεο ουτε ηχος οποτεεεεε)
οοκο τωρα?????????????????
καλα θα βρω τα σχεδια απο την πλακετα του secam(και το pinout)(ναι καλααααααααααααααααααα )
2 μερες ψαξιματος (τζιφος)

αρχιζω και μετραω με το πολυμετρο χμ ολα συνδεονται στο 7 αρι
αλλα δεν πανε μονοκοπανια οπωσ στην παλ εκδοση
στην μιτρικη
και λεω αν καει καηκε
βαζω προσ και μετραω τασεις(εχω φτιαξει και σχεδιο)
και βαζω και στην τιβι καλωδια απο το 7 din(γειωση και διαδοχικα στστην εισοδο βιντεο και στην εισοδο ηχου
ο dragon δουλευει αλλα ασπρομαυρα

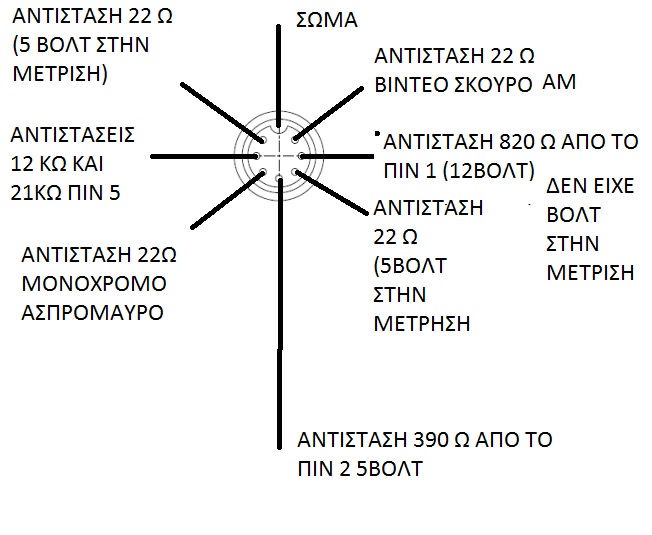

το σχεδιο που καταλειξα ειναι το παρακατω

ΤΑ ΦΩΤΑ ΣΑΣ ΡΕ ΠΑΙΔΕΣ

Νίκο είσαι σίγουρος ότι η TV σου υποστηρίζει SECAM;
Αν όχι, είναι πολύ λογικό να τα βλέπεις ασπρόμαυρα...

Υ.Γ. με γεια το Dragon, ωραίο μηχανάκι! Δεν ήξερα ότι είχαν κυκλοφορήσει και σε SECAM...

Αν θυμάμαι καλά, ο 32 γαλλικός είχε έξοδο rgb όποτε scart, για αυτό το 7 pin connector. Μου το επιβεβαιώνουν τα 5v που βρίσκεις στο βύσμα, αυτά είναι για το pin 16 της scart (blanking). Ψάξε για το γαλλικό πινουτ και ζητά και στο Facebook group του dragon, υπάρχουν πολλοί Γάλλοι εκεί.

Ps. Πήγαινε εδώ και κατέβασε το αρχείο για τον dragon έχει όλες τις βερσιον με τα schematics.
www.le-grenier-informatique.fr/pages/les...gements/manuels.html

εχω παει καιΤΖΙΦΟΣ μονο για pal εχει
και εγω αυτο πιστευω οτι ειναι rgb\

Αποτην αλλη ακου ηχο στο csave""
αλλα οταν κανω cloadm""
παταω enter γυρναει στο s
βαζω το wav στο ipaq ths hp
( εχει φωρτωσει προγραμματα σε ολουσ τουσ υπολογιστες)
αλλα ο dragon τιποτα
(επεξαμε τον ηχο)
και το σημα μου φτανει εως το c35 6821

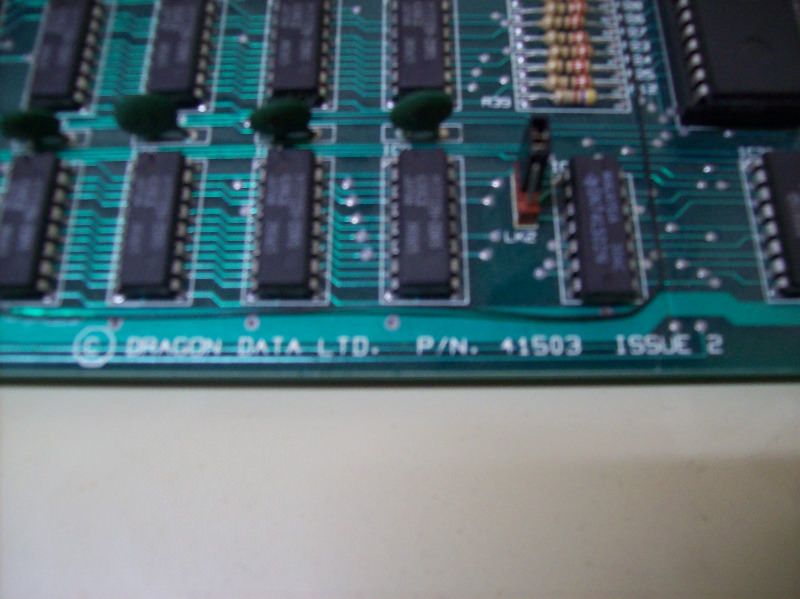

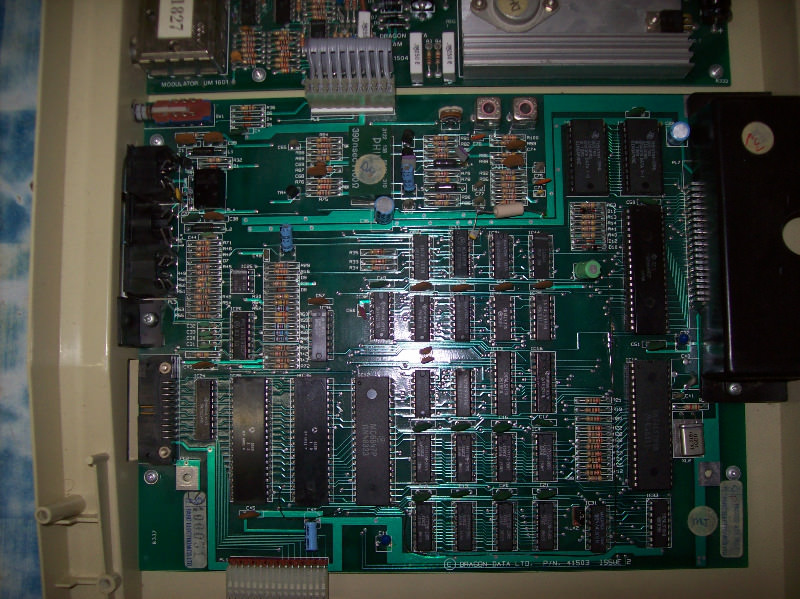

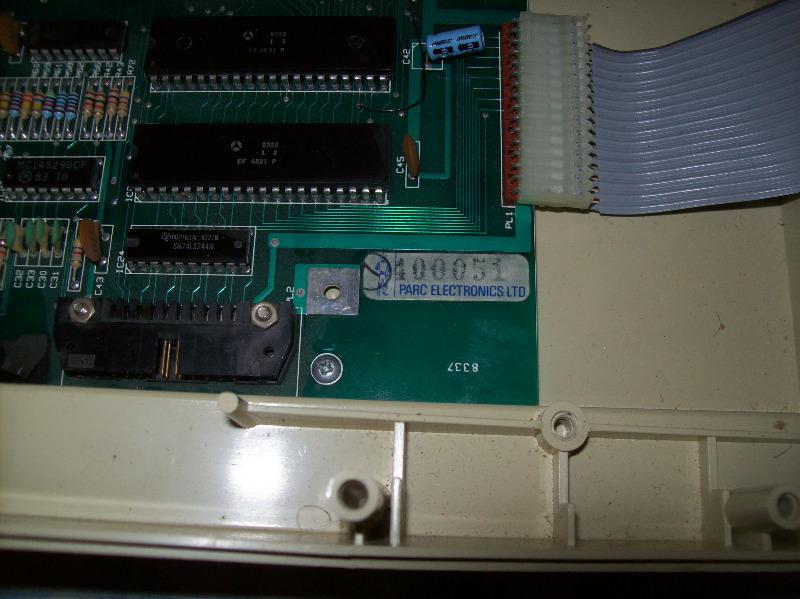

I've added Nikosdoykas PCB picture to our archive.worldofdragon.org/index.php?title=Motherboard_Pictures as we don't have the 41503 Issue 2 board scanned.
ΜΑΓΚΕΣ ΕΔΩ ΕΧΟΥΜΕ ΕΝΑ ΠΟΛΥ ΣΠΑΝΙΟ DRAGON32

Νίκο έχεις όλα τα στοιχεία για να φτιάξεις το καλώδιο, 1. Βρες το πιν της γείωσης με το πολυμετρο, 2. Βάλε τα 5v στο πιν 16 της σκαρτ, 3. βάλε το πιν που παίρνεις το μονόχρωμο στο πιν 20 του σκαρτ (csync) 4. Συνδεσε όλους τις γειώσεις του σκαρτ και μετά άρχιζε να βάζεις τα καλώδια που μένουν πρώτα στο red, μόλις το βρεις άστο στην άκρη χωρίς να το κολλήσεις και δοκίμασε τα αλλά τρία στο πράσινο, μετά το blue, οποίο μείνει είναι το μόνο σάουντ. Εύκολο....

εχω απο 2 σημεια 5 volt Sτο composite που δοκιμασα 3 καναν κατι σαν οριζοντιες γραμεσ μεσα στο μαυρο
(μαλλον ειναι τα χρωματα)το σπρομαυρο σκουρο τι να ειναι?(ειναι ποιο σκουρο απο το ασπρομαυρο)
την ξεροομε την γειωση
αυτο σκευτικα και εγω γιατρε απλα περιμενω και απο το εξωτερικο το "λυσαρι"

Νίκο έκανες τελικά τίποτα με το δρακάκι; Βγήκε άκρη με την έξοδο εικόνας-ήχου;

τελικα η λυση δωθικε απο την ακρη του ΑΤΛΑΝΤΙΚΟΥ ενας ακομα dragon 32 secam ηταν εκει...... ο ιδιοκτητησ του αφου εψαξε στο ιντερνετ,,,, με βρηκε ... του εδωσα οτι ειχα κανει και μετα απο 8 μηνες το club go-retro στα καναρια(ναι στην τενεριφη) εφτιαξε τοσχεδιο και 3 καλοδια....το σκαρτ ειναι πολυ απλο......
.www.canariasgoretro.org/2020/02/dragon-3...JXmw2RUJqgmcDJ05gal4

και το σχεδιο......
