Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή δημιουργήθηκε από lliont
Χθες απόκτησα ένα Commodore C64c χωρίς τροφοδοτικό και κασσετόφωνο.
Του έφτιαξα τροφοδοτικό ενσωματωμένο εσωτερικά στο κουτί του, αυτό ήταν εύκολο, του καθάρισα το πληκτρολόγιο που για να πατηθεί το space έπρεπε να το χτυπήσεις και τώρα δουλεύει μια χαρά.
Αλλά πως να του φορτώσω προγράμματα χωρίς το ειδικό κασσετόφωνο;
Ψάχνοντας στο ιντερνετ βρήκα τις πληροφορίες που χρειαζόμουν για να σχεδιάσω το παρκάτω κύκλωμα που μπορεί να χρησιμοποιηθεί για να φορτώσεις προγράμματα από άπλό κασετόφωνο ή από την έξοδο της κάρτας ήχου του PC.
Του έφτιαξα τροφοδοτικό ενσωματωμένο εσωτερικά στο κουτί του, αυτό ήταν εύκολο, του καθάρισα το πληκτρολόγιο που για να πατηθεί το space έπρεπε να το χτυπήσεις και τώρα δουλεύει μια χαρά.
Αλλά πως να του φορτώσω προγράμματα χωρίς το ειδικό κασσετόφωνο;
Ψάχνοντας στο ιντερνετ βρήκα τις πληροφορίες που χρειαζόμουν για να σχεδιάσω το παρκάτω κύκλωμα που μπορεί να χρησιμοποιηθεί για να φορτώσεις προγράμματα από άπλό κασετόφωνο ή από την έξοδο της κάρτας ήχου του PC.
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
08/03/2016 01:50 - 11/03/2016 01:58 #35301
από lliont
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Απαντήθηκε από lliont στο θέμα Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή

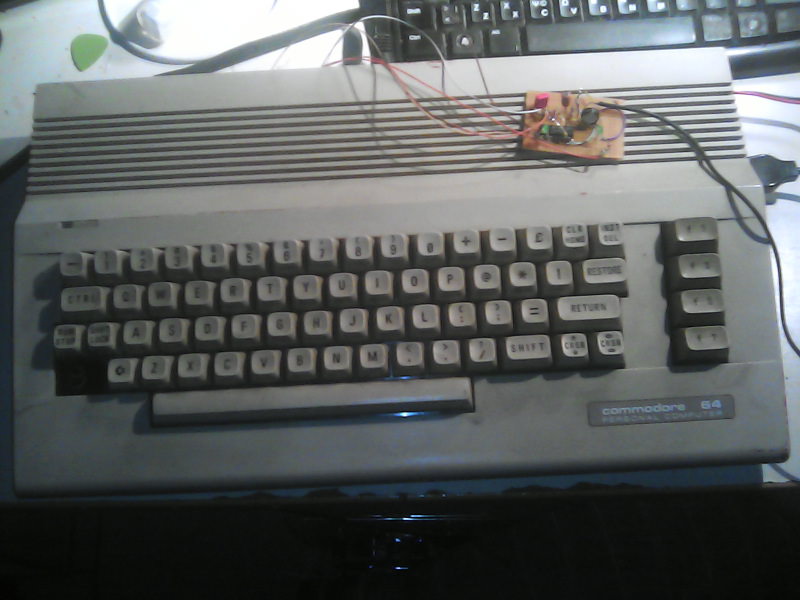

Δοκίμασα το κύκλωμά μου με διάφορα προγράμματα και ρυθμίζοντας το ποτενσιόμετρο και την ένταση του ήχου δουλεύει μια χαρά. Βέβαια χρειάζεται παρέμβαση όποτε σβήνει το led 2 πρέπει να πατάει κανείς γρήγορα το pause στο κασσετόφωνο η στο πρόγραμμα στο pc για να μην χάθεί ο συγχρονισμός ( αυτό το κάνει αυτόματα το κασσετόφωνο του c64). Όταν το led 2 ανάψει ξανά τότε " ξεπατάμε" το pause. Αυτό ευτυχώς συμβαίνει συνήθως μια φορά σε κάθε φόρτωμα στην αρχή.
Το δοκίμασα μόνο από την κάρτα του PC. Κατέβασα προγράμματα (games) σε μορφή .tap και με ένα εργαλείο πάλι από το ιντερνετ το tap2wav τα μετέτρεψα σε αρχεία ήχου .wav που παίζουν με το media player.
Η ένταση να είναι πάνω από την μέση και ρυθμίζουμε μια φορά το ποτενσιόμετρο να βρίσκεται περίπου στη μέση της περιοχής όπου ανάβει το led 1 όταν υπάρχει σήμα και είναι σβηστό όταν δεν υπάρχει (εγώ βέβαια έχω παλμογράφο και μπορώ να βλέπω την μορφή της εξόδου αν είναι σωστή αλλά δεν είναι απαραίτητο).
Το δοκίμασα μόνο από την κάρτα του PC. Κατέβασα προγράμματα (games) σε μορφή .tap και με ένα εργαλείο πάλι από το ιντερνετ το tap2wav τα μετέτρεψα σε αρχεία ήχου .wav που παίζουν με το media player.
Η ένταση να είναι πάνω από την μέση και ρυθμίζουμε μια φορά το ποτενσιόμετρο να βρίσκεται περίπου στη μέση της περιοχής όπου ανάβει το led 1 όταν υπάρχει σήμα και είναι σβηστό όταν δεν υπάρχει (εγώ βέβαια έχω παλμογράφο και μπορώ να βλέπω την μορφή της εξόδου αν είναι σωστή αλλά δεν είναι απαραίτητο).
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
08/03/2016 08:56 #35303
από Fotis_KFOR
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Απαντήθηκε από Fotis_KFOR στο θέμα Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή
Ωραία δουλειά φίλε lliont, σε ευχαριστούμε για τις πληροφορίες που μοιράστηκες αφού μπορεί να φανούν χρήσιμες σε αρκετά άτομα.
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
08/03/2016 11:19 #35307
από GeoAnas
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
10/03/2016 21:46 - 11/03/2016 20:56 #35357
από lliont
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Απαντήθηκε από lliont στο θέμα Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή

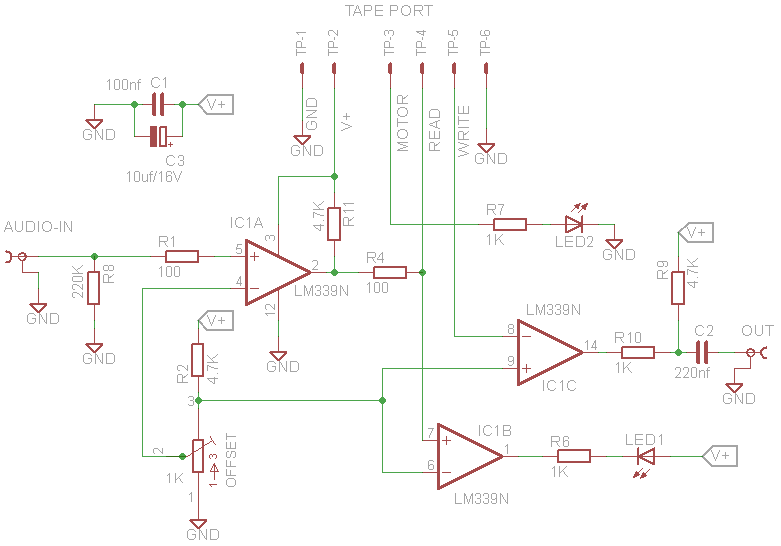

Κι επειδή κάποιος μπορεί να φτιάξει ή να αντιγράψει από κάποιο listing ένα πρόγραμμα και να θέλει να το αποθηκεύσει, πρόσθεσα στο κύκλωμα και δυνατότητα εγγραφής.
Με ένα από τους 2 περισσευούμενους συγκριτές του ίδιου τσιπ του LM339 στην ουσία κάνω αντιστροφή του σήματος από το C64 και το φέρνω σε κατάλληλη στάθμη. Το κύκλωμα παίρνει τροφοδοσία από το tape port του C64.
Το δοκίμασα πάλι στο PC γράφοντας και κάνοντας αναπαραγωγή με το γνωστό audacity.
Commodore C64 tape interface
Με ένα από τους 2 περισσευούμενους συγκριτές του ίδιου τσιπ του LM339 στην ουσία κάνω αντιστροφή του σήματος από το C64 και το φέρνω σε κατάλληλη στάθμη. Το κύκλωμα παίρνει τροφοδοσία από το tape port του C64.
Το δοκίμασα πάλι στο PC γράφοντας και κάνοντας αναπαραγωγή με το γνωστό audacity.
Commodore C64 tape interface
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
12/03/2016 00:36 - 12/03/2016 03:12 #35384
από lliont
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Απαντήθηκε από lliont στο θέμα Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή

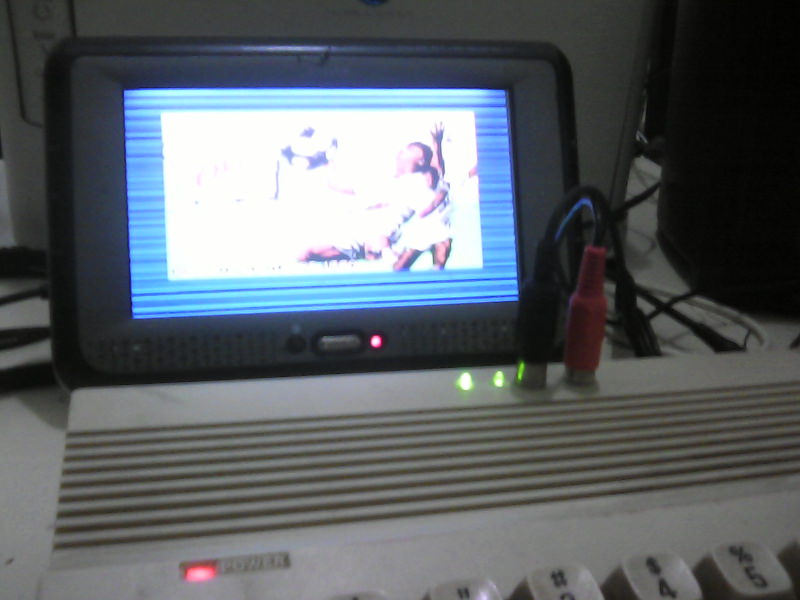

Το ενσωμάτωσα στο κουτί του 64C και τέλος!
TI-99/4a, ZX81, ZX Spectrum+, Sinclair QL, Commodore C64c, Atari 800, Lion Computer
users.sch.gr/tliontakis/index.php/my-projects
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
12/03/2016 21:48 #35395
από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Κύκλωμα για φόρτωση προγραμμάτων από εξωτερική πηγή
Μπράβο σου και πάλι ! Τέλος ! ...Ο C64 είναι (και δίνει) έμπνευση !
