Topic-icon Βελτίωση του RGB to SCART καλωδίου στην Α1200.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/12/2012 12:58 #4552 από alex76gr
Καλησπέρα αδέρφια.

Κατ' αρχήν, αν το συγκεκριμένο θέμα το έχω ανεβάσει σε λάθος κατηγορία παρακαλώ τους moderators να το μετακινήσουν στην σωστή.

Στην έκθεση πριν μια βδομάδα είδα μια Amiga2000 συνδεμένη με TFT TV μέσω καλωδίου RGB-SCART και η εικόνα που έβγαζε ήταν κρύσταλλο!
Την Α1200 μου την έχω και εγώ συνδέσει μέσω RGB-SCART καλωδίου σε μια LG TFT TV αλλά σε καμία περίπτωση δεν μπορώ να πώ ότι παίρνω εικόνα ισάξια με εκείνη που είδα στην Α2000.
Στην έκθεση μίλησα με έναν από εσάς, ας με συγχωρέσει αλλά δυστυχώς δεν θυμάμαι το όνομά του, και μου είπε ότι πιθανόν το καλώδιό μου να είναι φτιαγμένο πρόχειρα και ότι μπορώ να βελτιώσω την εικόνα με την προσθήκη κάποιου πυκνωτή ή αντίστασης.

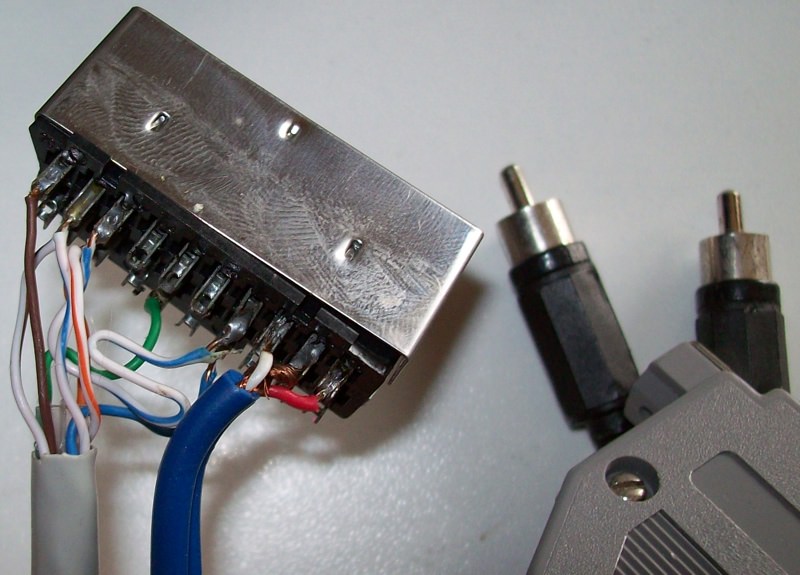

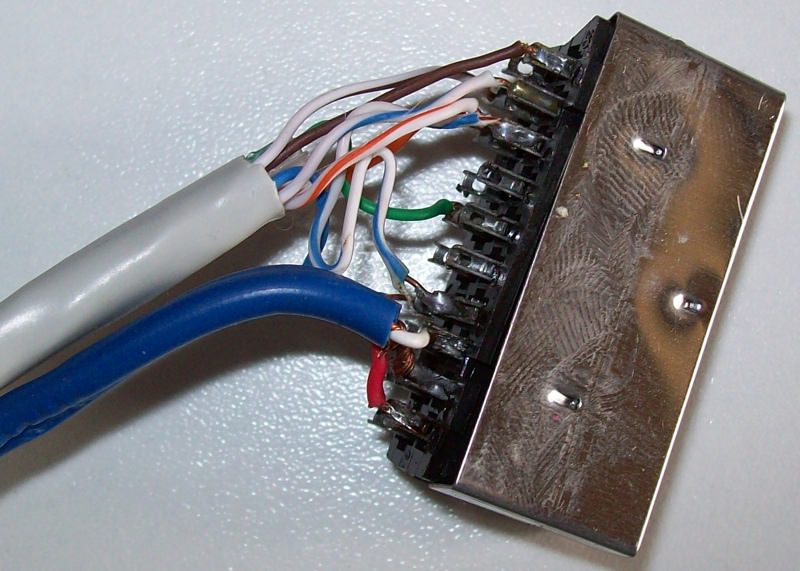

Το παληκάρι είχε δίκιο γιατί όπως θα δείτε και στις φωτογραφίες που θα ανεβάσω, η ποιότητα των κολλήσεων αλλά και η απουσία πυκνωτή ή αντίστασης είναι εμφανής.
Επίσης ψάχνοντας λίγο την υπόθεση στο internet βρήκα κάποια site που επιβεβαιώνουν την προσθήκη αντίστασης για την βελτίωση της εικόνας.

Αυτό που θα ήθελα είναι να μου πείτε αν γνωρίζετε τι ακριβώς πρέπει να προσθέσω στο καλώδιο (πυκνωτή, αντίσταση ή και τα δύο).
Σας ευχαριστώ.

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
01/12/2012 16:03 - 01/12/2012 16:04 #4557 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Αν παρακολούθησες την παρουσίαση μου θα έμαθες ότι το καλώδιο αυτό είναι επικίνδυνο για την amiga σου!

Δεν βλέπω αντίσταση, άρα 99.9% χρησιμοποιεί video σήμα αντί για τάση στο pin 16 του scart!
Βρες σε παρακαλώ ποιο συνδέει σ' αυτό και θα σου πω τι θα κάνεις!

Επίσης το καλώδιο είναι για δίκτυο και είναι ακατάλληλο για scart, δημιουργεί παρεμβολές!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ndial
  • Το Άβαταρ του/της ndial
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/12/2012 17:55 #4560 από ndial
Απαντήθηκε από ndial στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Ηταν η A2000 του vaggi664 συνδεδεμενη σε μια δικη μου LG TFT η οποια ειχε scart εισοδο RGB απο τον κατασκευαστη! Ισως γι αυτο να σου αρεσε η εικονα (θυμαμαι το συζητησαμε και στο ειπα).
Πλεον δεν βγαινουν tft tv με το κλασσικο rhb scart input.
Δεν ξερω λοιπον αν τελικα ηταν θεμα καλωδιου ισως επαιξε ρολο το rgb input της.

I think I've shot 2 ducks in my entire gaming life! That was when playing "Kane" on my Amstrad CPC 464!
www.retroshowcase.com
www.dialtech.gr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/12/2012 18:59 #4563 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.

Ισως γι αυτο να σου αρεσε η εικονα (θυμαμαι το συζητησαμε και στο ειπα).

Ναι θυμάμαι την συζήτησή μας.
Η λεπτομέρεια για τις RGB SCART εισόδους ήταν κάτι που δεν ήξερα και το έμαθα από εσένα.
Αν και η δικιά μου LG TFT/TV έχει 2 εισόδους SCART δεν είμαι σίγουρος αν κάποια είναι RGB από την "μαμά".
Θα τσεκάρω το manual.

Αν παρακολούθησες την παρουσίαση μου θα έμαθες ότι το καλώδιο αυτό είναι επικίνδυνο για την amiga σου!

Μα επειδή σε παρακολούθησα άρχισα να υποψιάζομαι το καλώδιο! ;)
Λοιπόν στο PIN16 του SCART καταλήγουν 2 καλώδια από το PIN23 και PIN20 του RGB βύσματος.

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
01/12/2012 20:59 - 01/12/2012 21:01 #4564 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Θα "κάψεις" τον agnus μ'αυτό το καλώδιο, το έχω δει αρκετές φορές!

Από το 23 της amiga δώσε στο 16 του scart με μια αντίσταση 150 ή 180 Ωm,

τ' άλλα πιθανά να είναι σωστά! Μια δοκιμή θα σε πείσει :)
Το καλώδιο είναι με μονόκλωνο χαλκόσυρμα και πιθανά θα έχεις τρεμούλιασμα, στην πρώτη ευκαιρία άλλαξέ το!


Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • spyros.s
  • Το Άβαταρ του/της spyros.s
  • Retro Expert
  • Retro Expert
Περισσότερα
01/12/2012 21:19 #4565 από spyros.s
Απαντήθηκε από spyros.s στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
άκουσε τον Μήτσο όταν σου μιλά για σκαρτ...δεν υπάρχει κανείς που να τα ξέρει καλύτερα από εκείνον!
Αυτός μου έφτιαξε για όλα τα μηχανήματα μου την βέλτιστη λύση...
ΞΕΡΕΙ....ΤΕΛΟΣ! ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/12/2012 21:52 - 01/12/2012 21:55 #4566 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Ευχαριστώ για τις συμβουλές.
Από ότι φαίνεται στο σχεδιάγραμμά σου, το καλώδιο που έχω στα χέρια μου δεν έχει καμία σχέση.
Για να καταλάβεις σου στέλνω την συνδεσμολογία έτσι όπως είναι στο δικό μου καλώδιο:

RGB________SCART
pin 3___________15
pin 4___________11
pin 5___________7
pin 10__________20
pin 17__________17
pin 19__________18
pin 22__________16

Επίσης παρατηρώντας το καλύτερα είδα ότι στο βύσμα του SCART έχει βραχυκυκλώσει με ένα μικρό κομμάτι καλωδίου το PIN 8 και το PIN 16.
Έκανα λάθος όταν σου είπα πριν πως στο PIN 16 του SCART καταλήγουν 2 καλώδια από το RGB.

Να υποθέσω πως θα βρω πολύκλωνο καλώδιο σε μαγαζιά όπως ο Φανός και ο Κατουμάς, έτσι?

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
01/12/2012 23:07 #4571 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Ολα καλά φαίνονται εκτός του τελευταίου! Στέλνει 12Volt αντι 1 εως 3 στην TV !!!! :unsure:

Αλλαξέ το σε 23 στο 16 με μια αντίσταση 150 ή 180 Ωm και δοκίμασε, αν δεν έχεις παρεμβολές γλιτώνεις την αλλαγή καλωδίου!
Το 8 του scart είναι για γυρνά η τηλεόραση στο κανάλι αυτόματα, νομίζω έχεις τηλεκοντρόλ! :lol:

Βρίσκεις στα καταστήματα που λες αλλά τα θεωρώ ακριβά! ;)

Σπύρο ευχαριστώ για τα καλά σου λόγια! :cheer:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/12/2012 23:49 #4573 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Ευχαριστώ για όλα. :)
Τη Δευτέρα πάω να αγοράσω τις αντιστάσεις και θα ενημερώσω για τα αποτελέσματα.

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
04/12/2012 17:04 - 04/12/2012 17:07 #4678 από alex76gr
Απαντήθηκε από alex76gr στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.

Από το 23 της amiga δώσε στο 16 του scart με μια αντίσταση 150 ή 180 Ωm,

τ' άλλα πιθανά να είναι σωστά! Μια δοκιμή θα σε πείσει
Το καλώδιο είναι με μονόκλωνο χαλκόσυρμα και πιθανά θα έχεις τρεμούλιασμα, στην πρώτη ευκαιρία άλλαξέ το!


Λοιπόν έκανα αυτά που είπες, πρόσθεσα και μια αντίσταση 180 Ohm.
Το καλώδιο παίζει μια χαρά αλλά η εικόνα που δίνει είναι ίδια όπως και πριν.
Δεν είδα δηλαδή κάποια δραματική βελτίωση.
Τώρα το μόνο που μένει είναι να αλλάξω το καλώδιο.

Εκείνο που με έκανε να την ψάξω την δουλειά ήταν από τη μία η εικόνα που έβγαζε η Α2000 στην έκθεση, αλλά και κάποιο πρόβλημα με το χρώμα που είχα παρατηρήσει παλιότερα.
Αυτό που είχα παρατηρήσει ήταν ότι κάποια χρώματα "ξεχείλιζαν" και εμφανίζονταν εκεί που δεν έπρεπε να υπάρχουν.

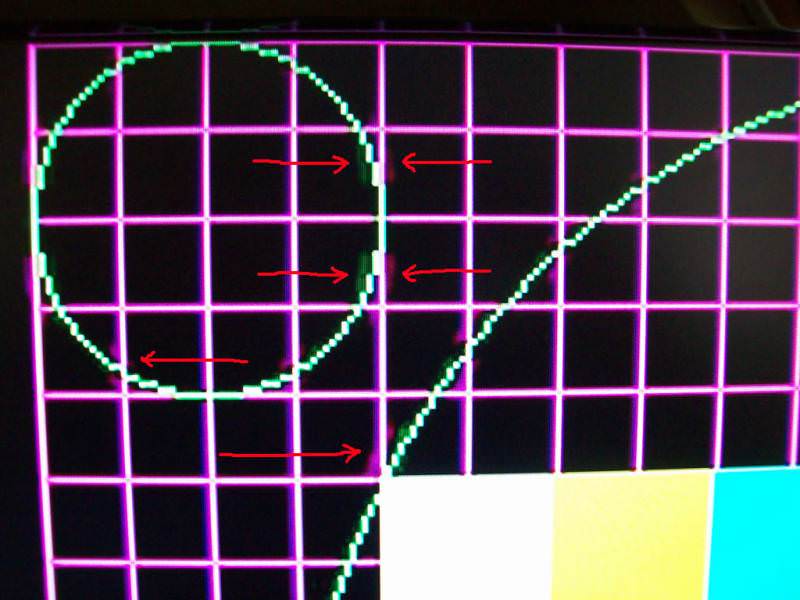

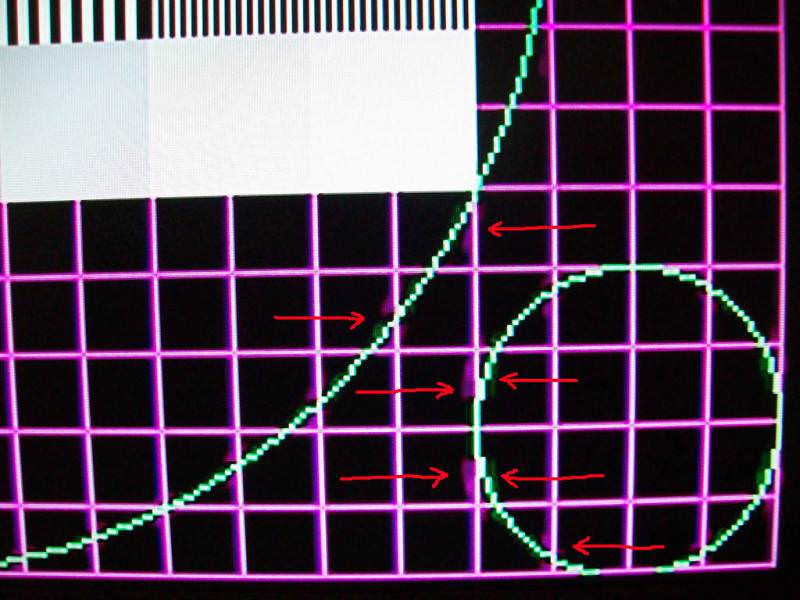

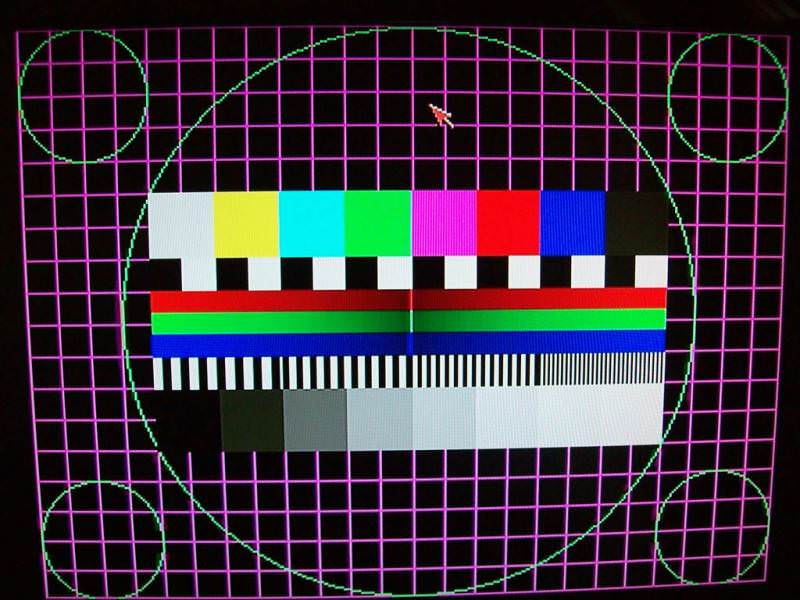

Λυπάμαι αν δεν μπορώ να σας το περιγράψω καλύτερα αλλά για να καταλάβετε παραθέτω μερικές φωτογραφίες.







Ενώ σε γενικές γραμμές η εικόνα είναι καλή, σε κάποια σημεία που τα έχω τονίσει με βελάκια, το χρώμα κάνει κάποια παλαβά!
Αυτό το φαινόμενο γίνεται πιο έντονο στα παιχνίδια και όχι τόσο στο Workbnech.

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
04/12/2012 17:33 #4679 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.

alex76gr έγραψε: ...Αυτό που είχα παρατηρήσει ήταν ότι κάποια χρώματα "ξεχείλιζαν" και εμφανίζονταν εκεί που δεν έπρεπε να υπάρχουν...

Πραγματικα, πολυ περιεργο "φαινομενο"! :blink: :blink:
Για αρχή, δοκιμασε το καλωδιο με την Amiga και σε μια δευτερη τηλεόραση, να δεις εαν αλλαζει κατι.
Κατα δευτερο, αλλαξε το καλωδιο με οκτάκλωνο ή δεκάκλωνο(με οσα τελος παντων καλωδια χρειαζεσαι για τα σηματα) με πλεντάζ, οπως σου ειπε και ο Δημητρης και το ξαναδοκιμαζεις.
Κατα τριτο, στο υπαρχον pinout σου δινεις:
RGB________SCART
pin 3___________15
pin 4___________11
pin 5___________7
pin 10__________20
pin 17__________17
pin 19__________18
pin 22__________16

κατι δε μου παει καλα με τις γειωσεις. :dry:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
04/12/2012 18:23 #4686 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Βελτίωση του RGB to SCART καλωδίου στην Α1200.
Ολες οι γειώσεις στην amiga όπως και στην TV είναι το ίδιο κανονικά,
πρέπει να είναι παρεμβολή από το καλώδιο, είναι μονόκλωνο σύρμα αντί για χάλκινες "τρίχες" δηλαδή!
Αν το πρόβλημα επιμένει... Είναι πολλά... Και τα περισσότερα δύσκολα επισκευάσιμα! :unsure:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
