05/08/2012 09:40 - 05/08/2012 11:12 #1567 από chriskgnr
Tape loading errors. δημιουργήθηκε από chriskgnr
Tape loading errors, ή πως να κάνετε το Electron σας φωτορυθμικό!!! :P :P :lol: :lol:

Πριν από λίγο καιρό, αντιμετώπισα προβλήματα στο φόρτωμα προγραμμάτων από το κασετόφωνο στο Electron. Ψάχνοντας λοιπόν στο ίντερνετ έπεσα πάνω σε αυτό το κείμενο, το οποίο είχε δημοσιευτεί στο Electron User Magazine, το Νοέμβριο του '87.
www.8bs.com/submit/subtaperel.htm
Με λίγα λόγια ο Gordon Dyer μας λέει ότι μερικά Electron, παρουσιάζουν συνεχή σφάλματα κατά το φόρτωμα προγραμματων απο το κασετοφωνο, τα οποια οφείλονται σ'ένα σχεδιαστικό σφάλμα στο κύκλωμα tape loading του Electron.


Tape loading circuit

Το σφάλμα αυτό είναι ότι, το ULA chip οδηγείται με ένα τετραγωνικό παλμό 1.2Vp-p(bipolar στάθμες high-low), από το κύκλωμα tape loading, το οποίο όμως δεν ειναι αρκετό, μιάς και το ULA chip είναι τεχνολογίας CMOS και απαιτεί για σωστή λειτουργία πάνω από 2Vp-p(cmos στάθμες high-low). Το κύκλωμα που μορφοποιεί το παλμό, αποτελείται από τα τρανζίστορς Q1 και Q2, τα οποία είναι συνδεμένα σαν clipping diodes.
Η λύση που προτείνει είναι η αντικατάσταση των Q1 και Q2, με δύο leds πράσινα, τα οποία θα κλιπάρουν τον τετραγωνικό παλμό κοντά στα 3.6Vp-p, το οποίο είναι υπεραρκετό για ενα cmos ULA, σε αντίθεση με το οριακό 1.2Vp-p.

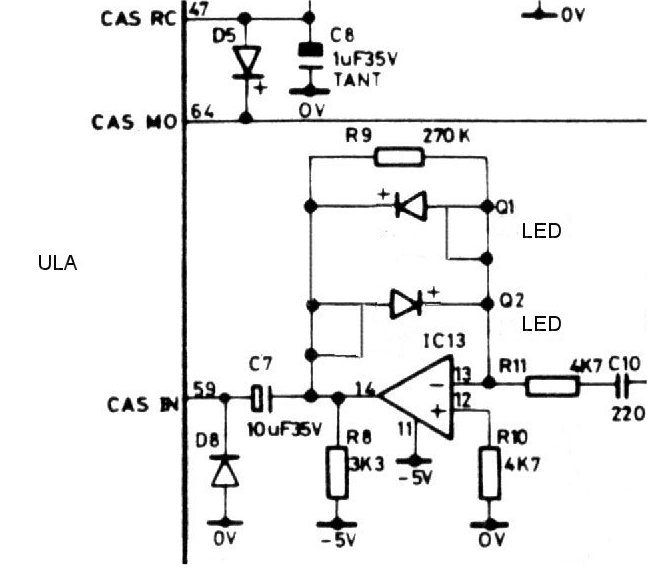

Modified Tape Circuit

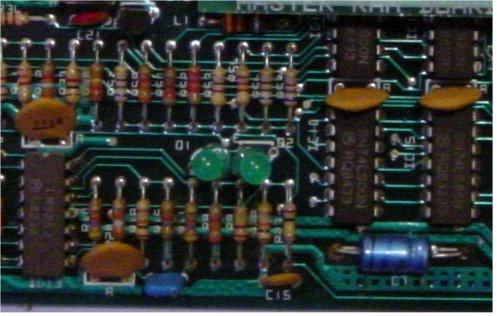

Leds instead of Q1 and Q2

Αυτό που διευκρινίζεται, είναι ότι το modification αυτό αφορά Electron με issue 6 motherboard, τα οποία και φέρουν την NEC CMOS ULA και δεν εφαρμόζεται σε Electron με issue 4 motherboard, το οποίο φέρει το bipolar ULA.

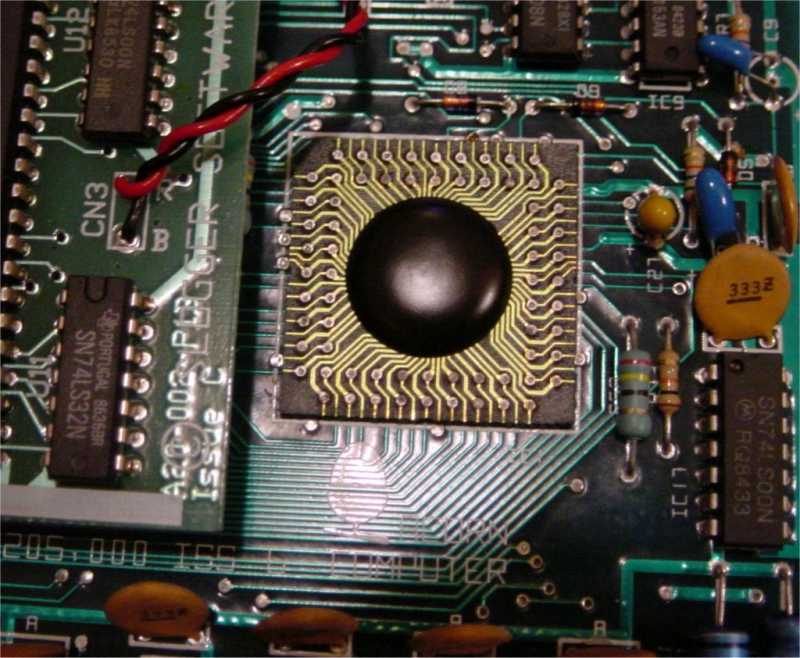

CMOS ULA(issue 6)

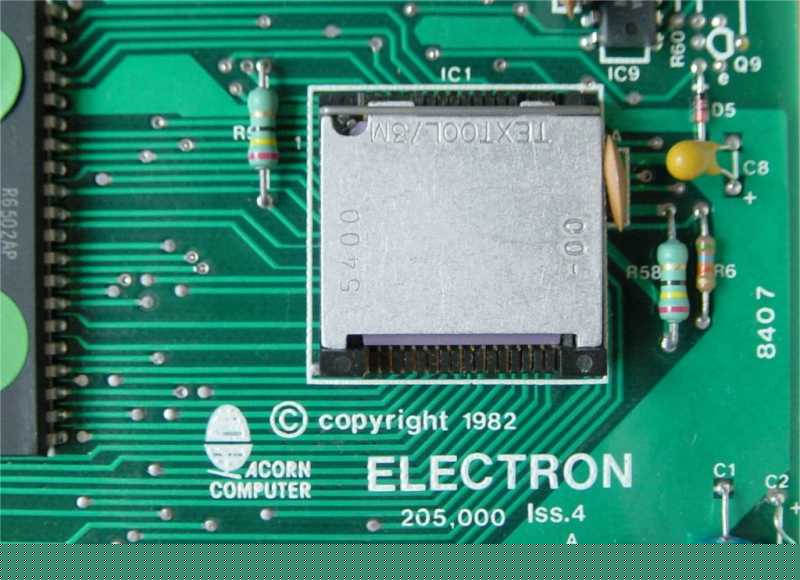

Bipolar ULA with cover(issue 4)


Bipolar ULA cover removed(issue 4)

Παρ'ότι έχω issue 4 Electron, δοκίμασα το mod, αλλα(φυσικά) δε δούλεψε(ετσι κι αλλιώς ήταν αλλού το θέμα!) :)

Και όλα τα παραπάνω συμμαζεμένα εδώ: www.8bs.com/submit/Acorn_Electron_Casset...uit_Modification.zip

Ερώτηση: Υπάρχει περίπτωση να γίνει φωτορυθμικό με αυτά τα leds το Electron?!?!?! :P :P :P :P

21st century breakdown...
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
05/08/2012 15:10 - 05/08/2012 15:10 #1588 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Tape loading errors.
Ευχαριστούμε για την ενημέρωση, τι μαθαίνει κανείς... :)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
05/08/2012 15:29 - 05/08/2012 15:34 #1590 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Tape loading errors.

Fotis_KFOR έγραψε: Ευχαριστούμε για την ενημέρωση, τι μαθαίνει κανείς... :)

και έπαθα και έμαθα! :cheer:
τουλάχιστον κατέληξα μ'ένα Electron που του έκανα refurbishment το tape loading κύκλωμα! :P :lol: :lol: :lol: :lol:
