Το μυστήριο της "Blank 28pin Area"...

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
23/07/2012 23:14 - 24/07/2012 16:27 #704 από chriskgnr
Το μυστήριο της "Blank 28pin Area"... δημιουργήθηκε από chriskgnr
Αν και "έφαγα τον κόσμο" στο διαδίκτυο να βρω σε τι θα μπορούσε να χρησιμεύσει η κενή θέση του IC18 σε μια issue 4 motherboard του Electron, δεν έβγαλα άκρη. Τι καλά να ήταν μιά θέση για paged eprom! Με μια καλωδιοταινία και ένα Zif socket, θα επέτρεπε να χρησιμοποιηθούν ενα σωρό προγράμματα σε eproms!




το ψαξε κάποιος εδώ,, αλλα απάντηση δε πηρε: www.acornelectron.co.uk/eug/03/m-romi.html

Blank 28pin area λοιπόν και ο ευρών του τι βυσματώνεται εκεί, αμειφθήσεται με μισή ντουζίνα σουβλάκια και 2 μισόλιτρες φίξ! :P :P :P

21st century breakdown...
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Darth_Cotsos
  • Το Άβαταρ του/της Darth_Cotsos
  • Retro Expert
  • Retro Expert
Περισσότερα
24/07/2012 11:02 #715 από Darth_Cotsos
Απαντήθηκε από Darth_Cotsos στο θέμα Το μυστήριο της "Blank 28pin Area"...

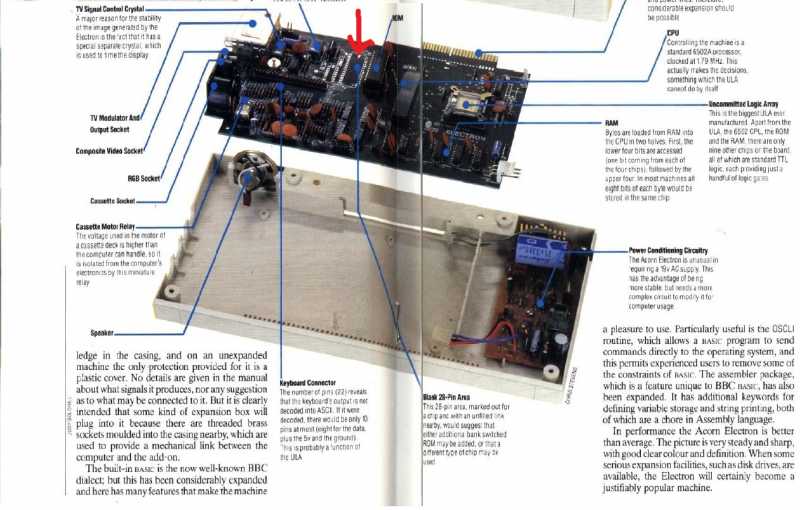

Η φώτο που έχεις αναρτήσει πάντως γράφει κάτι για ROM... :dry:

Don't underestimate the power of the 8bit side!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • vaggos664
  • Επισκέπτης
  • Επισκέπτης
24/07/2012 11:44 - 24/07/2012 11:55 #716 από vaggos664
Απαντήθηκε από vaggos664 στο θέμα Το μυστήριο της "Blank 28pin Area"...
Δες αυτό..
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
24/07/2012 13:49 #719 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...

Darth_Cotsos έγραψε: Η φώτο που έχεις αναρτήσει πάντως γράφει κάτι για ROM... :dry:


Γράφει: "This 28-pin area, marked out for a chip and with an unfilled link nearby, would suggest that either additional bank switched ROM may be added, or that a different type of chip may be used."
Δηλαδή, τίποτα το συγκεκριμένο... :dry:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
24/07/2012 13:51 - 24/07/2012 13:52 #720 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...

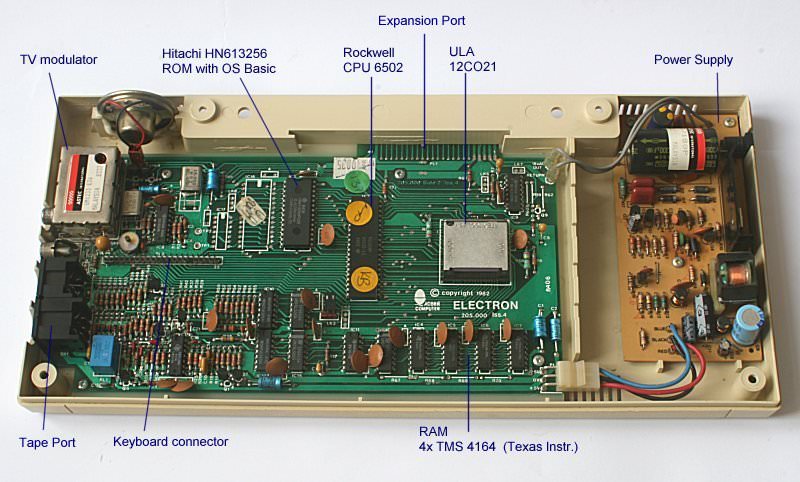

vaggos664 έγραψε: Δες αυτό..


αυτό ακριβώς το iss.4 motherboard είναι! :) και τα ICs που λείπουν ειναι αριστερά της OS Basic ROM.

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • vaggos664
  • Επισκέπτης
  • Επισκέπτης
24/07/2012 14:22 #721 από vaggos664
Απαντήθηκε από vaggos664 στο θέμα Το μυστήριο της "Blank 28pin Area"...
Από τώρα φέρτε σόδες............... :lol: :lol: :lol: :lol:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
24/07/2012 14:58 - 24/07/2012 14:58 #723 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Το μυστήριο της "Blank 28pin Area"...

chriskgnr έγραψε: ... switched ROM may be added...

Στα δικά μου μάτια πάντως, είναι συγκεκριμένο.... :huh:
Για μελλοντική επέκταση ROM μιλάει, το είχαν μήπως φτιάξουν κάτι ή έφτιαξαν κάτι, έψαξες για eprom επεκτάσεις?

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
24/07/2012 16:04 - 24/07/2012 16:07 #724 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...

zx_jim έγραψε:

chriskgnr έγραψε: ... switched ROM may be added...

Στα δικά μου μάτια πάντως, είναι συγκεκριμένο.... :huh:
Για μελλοντική επέκταση ROM μιλάει, το είχαν μήπως φτιάξουν κάτι ή έφτιαξαν κάτι, έψαξες για eprom επεκτάσεις?

έψαξα στο διαδίκτυο για DIY eprom modules και expansions, αλλά κυκλοφορούν ελάχιστες(1-2 αν θυμαμαι καλα) κατασκευές και αυτές προυποθέτουν να εχεις στη κατοχή σου το PLUS 1 Acorn Electron Expansion για να τα δουλέψεις... :(
Εμένα μου μοιάζει ότι στον αρχικό σχεδιασμό, είχαν κατά νου να χρησιμοποιήσουν δυο 16Κ eproms, 1 για το OS και 1 για τη Basic και τελικα κατεληξαν να βαλουν σε μια 32Κ και τα δυο(?).

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
24/07/2012 23:48 #733 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Το μυστήριο της "Blank 28pin Area"...

chriskgnr έγραψε: ....Εμένα μου μοιάζει ότι στον αρχικό σχεδιασμό, είχαν κατά νου να χρησιμοποιήσουν δυο 16Κ eproms, 1 για το OS και 1 για τη Basic και τελικα κατεληξαν να βαλουν σε μια 32Κ και τα δυο(?).

Το πιθανότερο αυτό να είναι, εκτός και αν τα αρχικά σχέδια δεν υλοποιήθηκαν....
Οι πωλήσεις δεν πήγαν όπως θα ήθελαν! ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
25/07/2012 08:52 #742 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...
Οι πωλήσεις του Electron δε πηγαν καλά Δημήτρη, λόγω προβλημάτων στην κατασκευή της ULA, τα οποία καθυστέρησαν τον υπολογιστή να βγεί στην χριστουγεννιάτικη αγορά του '83(νομίζω).

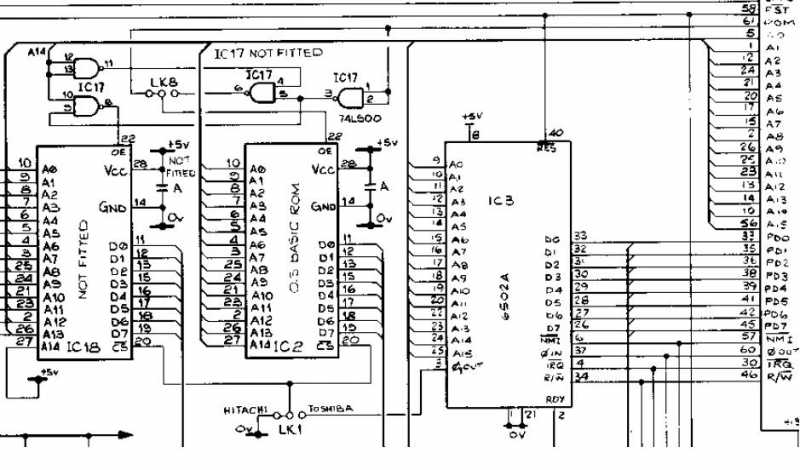

Για δες και το σχέδιο με τα not fitted υλικα. Σηκώνει σχολιασμό! :)



21st century breakdown...
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
25/07/2012 23:17 #846 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Το μυστήριο της "Blank 28pin Area"...
Βρωμάει ROM :)
Ισως και για drive controler...... ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
26/07/2012 10:16 - 26/07/2012 10:19 #881 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...

zx_jim έγραψε: Βρωμάει ROM :)
Ισως και για drive controler...... ;)


τελικά η κενή IC18 θέση, αφορά παλιό σχεδιασμό του Electron, με τη Basic σε μια eprom των 16Κ και το OS σε αλλη μια 16Κ. στο πιο κατω link αναφέρεται οτι μπορει να προσπελαστει καποια eprom σε αυτη τη θεση(Romslot 13), αλλα θέλει αρκετο modification στο motherboard, συν του οτι αν καταλαβα σωστά, απαιτεί και την υπαρξη του Plus 1 cartridge expansion!

www.stardot.org.uk/forums/viewtopic.php?f=3&t=1947

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
30/09/2012 10:37 #2520 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Το μυστήριο της "Blank 28pin Area"...

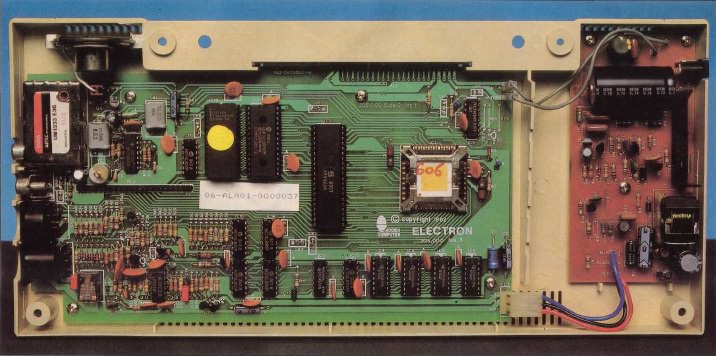

"ξεθάβω" το θέμα, για ν'ανεβάσω μία φωτογραφία από ένα issue 1 motherboard του Electron, όπου φαίνεται η ύπαρξη δύο ICs για το OS και τη Basic. Αυτό σημαίνει οτι τυχόν κενές θέσεις ICs σε μεταγενέστερες εκδόσεις του motherboard, είναι "καταλοιπα" της αρχικής σχεδίασης! :)


21st century breakdown...
Συνημμένα:
