20/04/2013 18:04 - 20/04/2013 18:30 #9320 από glaros
Καλώδιο Scart για Jaguar Atari δημιουργήθηκε από glaros

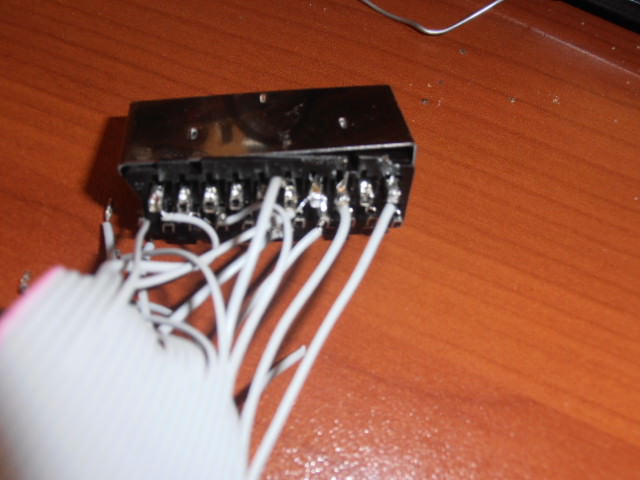

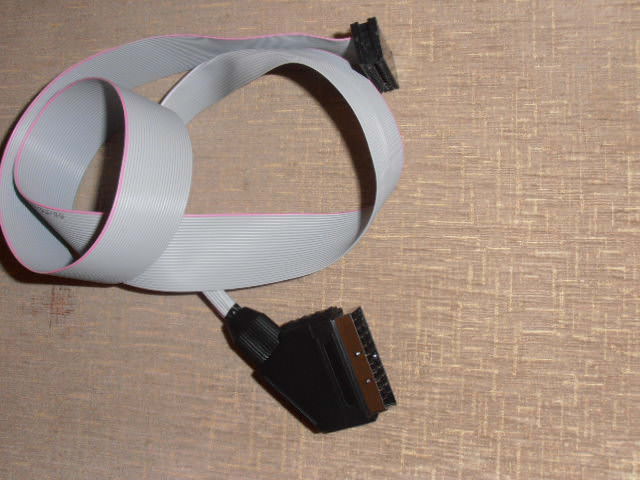

Ακολούθησα το παρακάτω σχέδιο και κατάφερα να χαρίσω στο Jaguar ένα scart καλώδιο για καλύτερο ήχο και εικόνα.



Info :
members.optusnet.com.au/eviltim/gamescart/gamescart.htm#jaguar

Τα βήματα είναι απλά και τα υλικά φθηνά και εύκολο να τα προμηθευτείτε,είναι ευχάριστο να δημιουργείς.

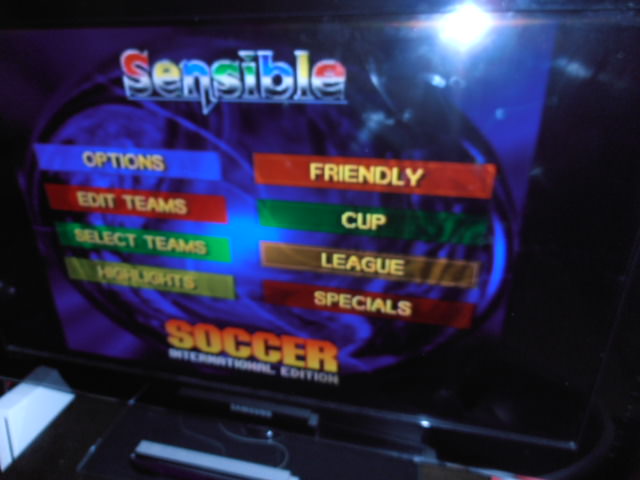

Τα χρώματα και η ευκρίνεια είναι...άλλο να το λες και άλλο να το βλέπεις

Άξιο απορίας (δεν είμαι σχετικός με ηλεκτρονικά) η 330 αντίσταση,δεν την έβαλα,σε αλλα σχέδια τη δείχνουν 100 (να υποθέσω ΚΩ)
Δεν πιστεύω να δημιουργηθεί κάποια ζημιά,αφού στις δοκιμες όλα ήταν μια χαρά,η TV μου έχει 2 υποδοχές scart,η μια είναι RGB.
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Platinum Member
  • Platinum Member
  • R Tape loading error, 0:1
Περισσότερα
20/04/2013 22:27 #9325 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Καλώδιο Scart για Jaguar Atari

glaros έγραψε: ...Άξιο απορίας (δεν είμαι σχετικός με ηλεκτρονικά) η 330 αντίσταση,δεν την έβαλα,σε αλλα σχέδια τη δείχνουν 100 (να υποθέσω ΚΩ)
Δεν πιστεύω να δημιουργηθεί κάποια ζημιά,αφού στις δοκιμες όλα ήταν μια χαρά,η TV μου έχει 2 υποδοχές scart,η μια είναι RGB.

Όχι, είναι 330 Ω και καλό είναι να την βάλεις!
Εχω και θα σου φέρω.... ;)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
20/04/2013 22:49 - 20/04/2013 23:12 #9326 από glaros
Απαντήθηκε από glaros στο θέμα Καλώδιο Scart για Jaguar Atari
330 Ω



Σε τι χρειάζεται? :huh:
Σταθεροποιεί τα 7-9 Volt ?


To No 16 pin στο Scart είναι για :

Blanking signal
RGB-selection voltage
0–0.4 V composite
1–3 V RGB

Να μην παίξω Rai-den απόψε ? Θα μυρίσει καμένο ? :S

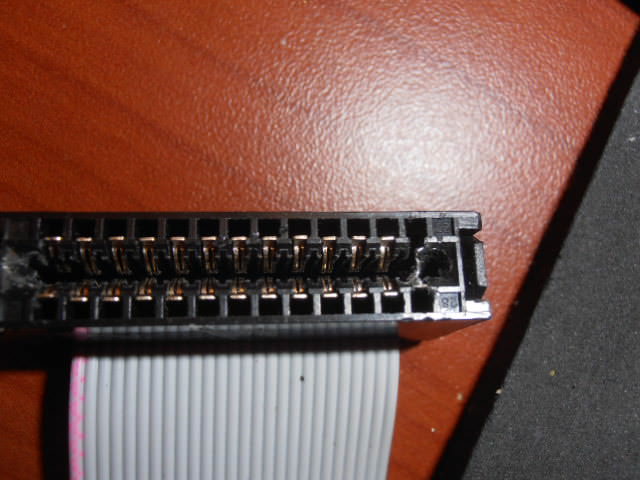

Να σημειωθεί ότι το βύσμα για την πλακέτα του Jaguar είναι 26 θέσεων,πρέπει να ενωθούν τα δυο ελάσματα στην δεξιά πλευρά για να κουμπώνει σωστά στην πλακέτα.

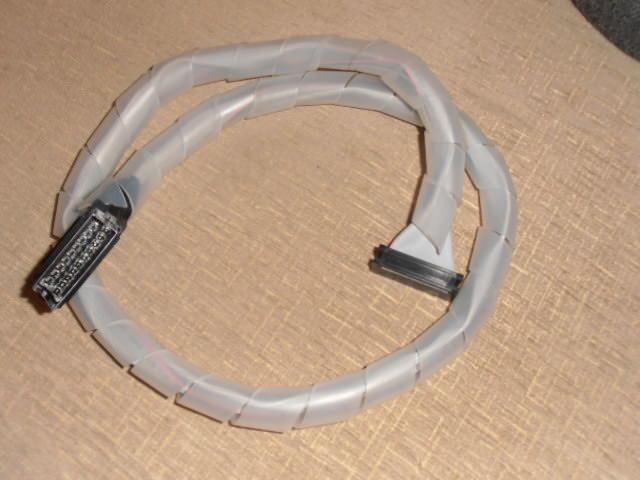

Για το σουλούπωμα του πέρασα ένα spiral από "οργανωτή" καλωδίων.
:)
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Elite Member
  • Elite Member
Περισσότερα
20/04/2013 22:51 #9327 από geo1977
Απαντήθηκε από geo1977 στο θέμα Καλώδιο Scart για Jaguar Atari
τέτοια να βλέπω και που θα πάει ισως να πιάσω κολλητήρι :unsure:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Platinum Member
  • Platinum Member
  • R Tape loading error, 0:1
Περισσότερα
21/04/2013 02:21 - 21/04/2013 02:22 #9336 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Καλώδιο Scart για Jaguar Atari

glaros έγραψε: To No 16 pin στο Scart είναι για :

Blanking signal
RGB-selection voltage
0–0.4 V composite
1–3 V RGB

Το έγραψες και μόνος σου, 1 έως 3 όχι 7.5 έως 9 που δίνεις χωρίς αντίσταση! ;)
Δεν ξέρουμε αν έχει τέτοια ανοχή η τιβί σου! Υπομονή, ούτε 24 ώρες δεν είναι!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ndial
  • Το Άβαταρ του/της ndial
  • Elite Member
  • Elite Member
Περισσότερα
21/04/2013 03:37 #9337 από ndial
Απαντήθηκε από ndial στο θέμα Καλώδιο Scart για Jaguar Atari
Βαλε κανενα θερμοσυστελομενο βρε για το σουλουπωμα! Θα δειχνει πιο ομορφο απο οτι με τον "οργανωτη" καλωδιων.
Καλοριζικο παντως το σκαρτακι. Καλα εκανες κσι το εφτιαξες, αξιζει για το Jag ;)

I think I've shot 2 ducks in my entire gaming life! That was when playing "Kane" on my Amstrad CPC 464!
www.retroshowcase.com
www.dialtech.gr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
21/04/2013 04:22 - 21/04/2013 04:24 #9338 από glaros
Απαντήθηκε από glaros στο θέμα Καλώδιο Scart για Jaguar Atari
Θα προτιμούσα διχτάκι ελαστικό αλλα ούτε θερμοσυστελομενο σωλήνα είχα,άσε που θα ήταν όλο τσακίσματα.

:)

Εναλλακτικά ένα καλώδιο έτοιμο scart στρογγυλό μπορεί να κολληθεί στις ανάλογες επαφές του πλακέ βύσματος.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
26/04/2013 12:03 #9639 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Καλώδιο Scart για Jaguar Atari

geo1977 έγραψε: τέτοια να βλέπω και που θα πάει ισως να πιάσω κολλητήρι :unsure:


Ηρθε η ώρα Γιώργο για τη μεγάλη "βουτιά" στα κολλητήρια, τα πολύμετρα και τις αντιστάσεις! Απάνω τους!!! :woohoo: :woohoo: :woohoo:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
19/05/2013 13:00 #10812 από glaros
Απαντήθηκε από glaros στο θέμα Jaguar Atari -Scart
B) B) B)
