Topic-icon Sinclair QL mandatory modifications.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
26/05/2013 12:17 - 26/05/2013 12:19 #11051 από chriskgnr
Sinclair QL mandatory modifications. δημιουργήθηκε από chriskgnr
Όταν παρουσιάστηκε το QL από τη Sinclair, έλαβε τουλάχιστον διθυραμβικές κριτικές από τον τύπο. Ο 8/32bit MC68008 υποσχόταν πολλά, το pseudo-multitasking λειτουργικό και το πραγματικά εξαιρετικό πακέτο των 4 προγραμμάτων Easel, Quill, Abacus, Archive ακόμα περισσότερα! Αλλά ο κόσμος λογάριαζε χωρίς τον ξενοδόχο. Η εμμονή της Sinclair, να ρίξει στην αγορά ένα μισοτελειωμένο προιόν και ν'αφήσει τη "βρώμικη δουλειά" του beta testing στους αγοραστές, αν μη τι αλλο δείχνει ερασιτεχνισμό. Το "κόλπο" βέβαια έπιασε στη περίπτωση του ZX Spectrum, αλλά εδώ στη πράξη χαντάκωσε το μηχάνημα.
Εδώ λοιπόν, θα δούμε τα προτεινόμενα απο τη Sinclair hardware upgrades που πρεπει να γίνουν στα issue 5 και 6 motherboards, όπως αυτά παρουσιάζονται στο Service manual του QL, στην έκδοση του Οκτωβρίου 1985.
Κατ'αρχάς να πω ότι εάν έχετε issue 6 motherboard, είστε οι τυχεροί της περίπτωσης αφού θα χρειαστεί να κάνετε 2-3 κολλήματα με το κολλητήρι για το upgrade της αξιόπιστης(!) λειτουργίας των microdrives, ενώ εάν έχετε ένα αρκετά παλιό issue 5 motherboard(ελπίζω χωρίς eproms επάνω!), θα χρειαστεί υπομονή και σταθερό χέρι για τις αρκετές κολλήσεις που πρέπει να γίνουν!
Η Sinclair περιγράφει ως "mandatory", δηλαδή ώς υποχρεωτικά, όπως και δήποτε, εδώ και τώρα πρέπει να γίνουν, τα modifications αυτά! :lol:
Υπάρχει περίπτωση, να έχετε issue 5 motherboard, αλλα να υπάρχουν αυτά τα modifications, είτε γιατί η ίδια η Sinclair τα εχει κάνει εξ αρχής ή γιατί κάποιο εξουσιοδοτημένο Service της Sinclair τα έκανε μετέπειτα. Μάλιστα η Sinclair, προτείνει ένα πρωτότυπο αλλά πρακτικό τρόπο να ελέξγετε εαν εχουν γίνει τα modifications αυτα, κοιτώντας μέσα από τη θύρα SER1, απ'όπου μπορείτε να δείτε το δικτύωμα R102,R103 που βρίσκεται πάνω στο IC23! Το έλεγξα και όντως ισχύει! :woohoo:
Παραθέτω και κάποιες φωτογραφίες, για να δείτε περισσότερο που βρίσκονται και πως τοποθετούνται τα υλικά των modifications. Δυστυχώς η φωτογραφική μηχανή που έχω είναι για τα πανηγύρια, αλλα πιστευω ότι και αυτες οι φωτος είναι αρκετά βοηθητικές!
Καλά modifications! :cheer:

Από το Service Manual:
ΕΛΕΓΧΟΙ ΤΟΠΟΘΕΤΗΣΗΣ

Για να ελέγξετε αν αυτές οι τροποποιήσεις έχουν
γίνει, αναζητήστε τις R102 και R103 κοιτώντας δια μέσου της θύρας SER1. Αν αυτές
οι αντιστάσεις βρίσκονται στη θέση τους, τότε μπορείτε να υποθέσετε ότι και οι άλλες τροποποιήσεις
έχουν γίνει.


Υποχρεωτικές Τροποποιήσεις.
Οι παρακάτω τροποποιήσεις έχουν εισαχθεί για τη βελτίωση της απόδοση σε συγκεκριμένους τομείς και παρατίθενται παρακάτω:

(α) Προσθήκη αντίστασης R104 (82Ω) στο κύκλωμα συλλέκτη του TR1.
(β) Αντικατάσταση R92 αντίστασης (ήταν 220Ω) με μια αντίσταση τιμής 390Ω.

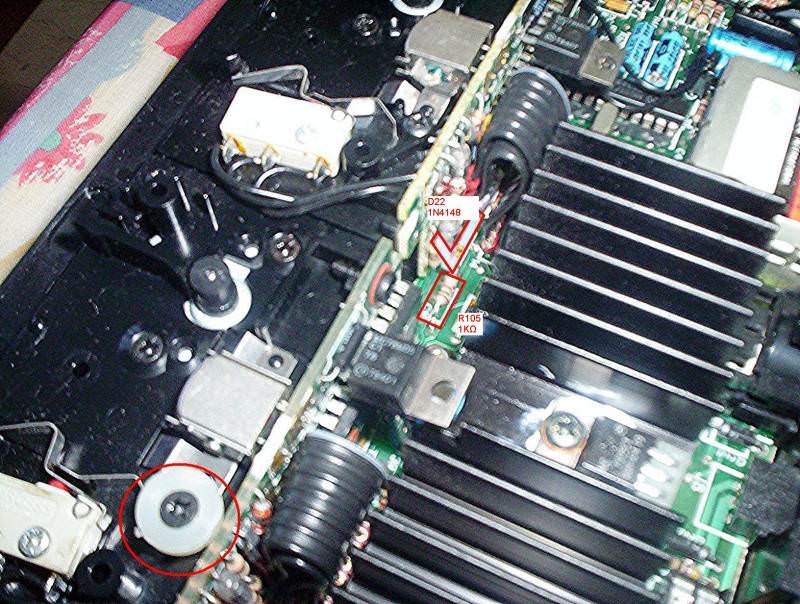

(γ) Προσθήκη αντίστασης R105 (1 ΚΩ) παράλληλα στον πυκνωτή C19.
(δ) Προσθήκη αντίστασης R106 (1 ΚΩ) παράλληλα με τη δίοδο D17.
(ε) Προσθήκη διόδου D22 (1Ν4148) σε σειρά με την R100.
(στ) Προσθήκη διόδου D23 (1Ν4148) σε σειρά με την R101.

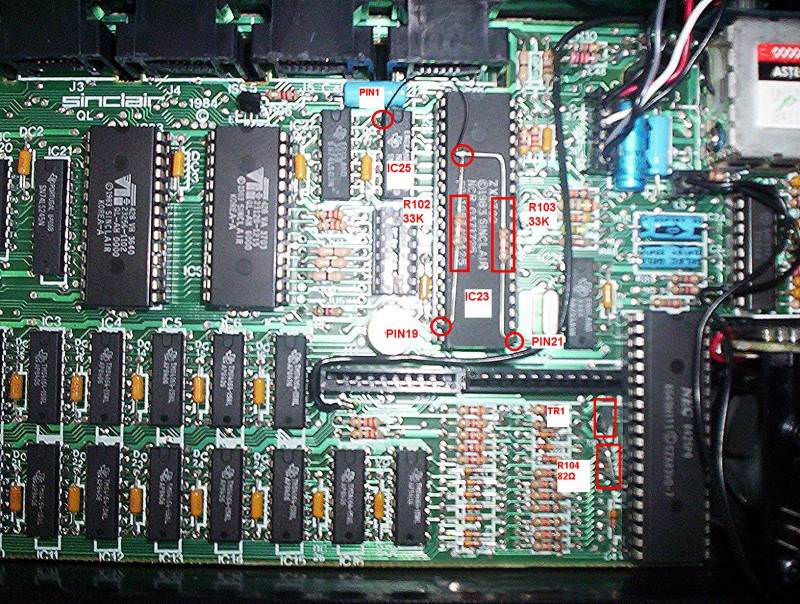

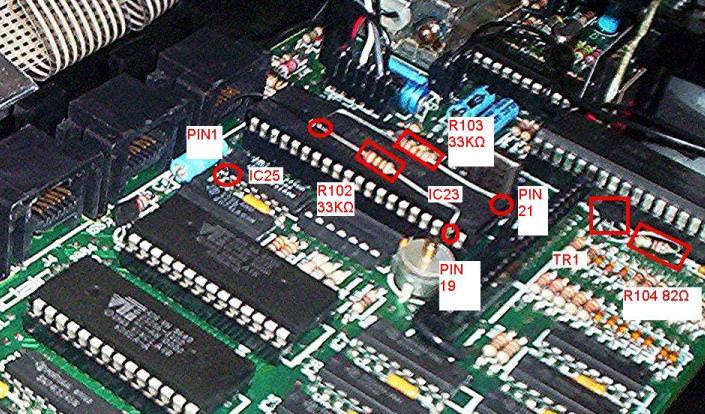

(ζ) Προσθήκη αντιστάσεων R102, R103 (33 ΚΩ) μεταξύ των ακροδεκτών 19 και 21 του IC23
και VM12 (-12V). Είναι βολικό να τοποθετήσετε τις αντιστάσεις πάνω στο IC23 και με ενα fly cable να κάνετε
κοινή σύνδεση στο pin 1 (VM12) του IC25.
(η) Εάν έχετε το firmware σε μνήμες EPROM, αναβαθμίστε το firmware (IC33,IC34) σε D11(Rom IC's, JM ή JS firmware).
(ι) Προσθήκη MDV2 stand-off αποστάτη.


ΒΕΛΤΙΩΣΗ ΣΤΗΝ ΑΠΟΔΟΣΗ των Microdrives.

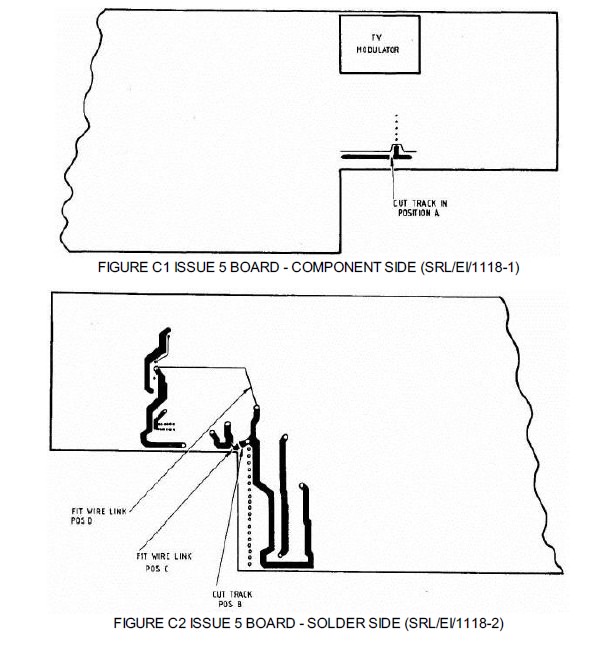

1.Στο motherboard issue 5, από την όψη των υλικών, κόψτε το τυπωμένο +5V στη θέση A και στη θέση Β στην όψη των κολλήσεων. Στη συνέχεια, συνδέστε τις δύο συνδέσεις, όπως φαίνεται στις θέσεις C και D. (Βλέπε σχήματα Cl και C2).

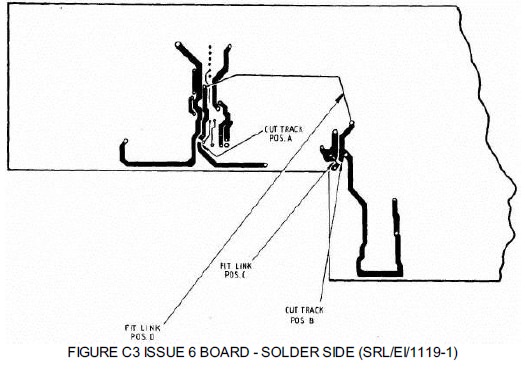

Στο issue 6, τα δύο κοψίματα βρίσκονται στην όψη των κολλήσεων. (Βλέπε
σχήμα C3).

2. Κολάρο(stand-off αποστάτης) για το Microdrive 2
Τοποθετήστε ένα ειδικό κολάρο κάτω από την δεξιότερη
βίδα στερέωσης του MDV2. Αυτό γίνεται για να
εμποδίζει το καπάκι του QL να ακουμπά στη πλακέτα του MDV2,
έτσι ώστε η κεφαλή του να βρίσκεται στη σωστή θέση.



Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.




Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.




Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.




Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.




Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.




Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.



Μέρος του μηνύματος είναι κρυμμένο για τους επισκέπτες. Παρακαλούμε συνδεθείτε ή εγγραφείτε για να το δείτε.

21st century breakdown...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, zx_jim, GeoAnas, angel_grig, chdlee, glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
26/05/2013 12:44 #11053 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Sinclair QL mandatory modifications.
Πολυ καλος οδηγος και πολυ βοηθητικες οι φωτογραφιες (μια χαρα ειναι Χρηστο).Α ρε θειουλη δεν παιζεσαι με τις βιασυνες σου!!!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Retro Maniac
  • Retro Maniac
Περισσότερα
26/05/2013 13:00 #11055 από geo1977
Απαντήθηκε από geo1977 στο θέμα Sinclair QL mandatory modifications.
ΕΥΓΕ!!!!!!!!! :woohoo: :woohoo:
Αλλά δεν νομίζω να πάρω QL δεν εχει βιβλιοθήκη παιχνιδιών :evil: :P :P
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
26/05/2013 15:56 - 26/05/2013 15:57 #11061 από glaros
Απαντήθηκε από glaros στο θέμα Sinclair QL mandatory modifications.
Προτείνω να αλλάξεις το avatar σε QL Master.



Απορία άσχετου :

Το QL δεν είναι συμβατό με τα αδερφά Spectrum,έστω και με mods ?
Έτσι θα έχουν καλύτερη βιβλιοθήκη για να καλύψουν τους απαιτητικούς.[/color]
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
26/05/2013 18:26 - 26/05/2013 18:27 #11068 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Sinclair QL mandatory modifications.

glaros έγραψε: Απορία άσχετου :

Το QL δεν είναι συμβατό με τα αδερφά Spectrum,έστω και με mods ?
Έτσι θα έχουν καλύτερη βιβλιοθήκη για να καλύψουν τους απαιτητικούς.


Oχι δυστυχως..πολυ απλα σκεψου οτι εχουν τελειως διαφορετικο επεξεργαστη

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
26/05/2013 18:40 #11070 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Sinclair QL mandatory modifications.
Πολύ καλός οδηγός :)

Αυτός ο QL πάντως... μεγάλη ιστορία... ο θείος βιαζόταν μάλλον να τους φάει όλους ή ήταν υπερβολικά αισιόδοξος και έκανε βιαστικές κινήσεις... :unsure:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
26/05/2013 22:31 - 26/05/2013 22:31 #11077 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Sinclair QL mandatory modifications.

Fotis_KFOR έγραψε: Αυτός ο QL πάντως... μεγάλη ιστορία...

και αμαρτωλή! :lol:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
27/05/2013 11:40 #11083 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Sinclair QL mandatory modifications.
Μπράβο Χρήστο, να δω ποτέ θα βρω χρόνο να τον πιάσω στα χέρια μου, ακόμα ούτε το μινερβα δεν έβαλα... Αλλα βρήκα disk drive interface οπότε μια κάποια στιγμή να δούμε για να μαζέψουμε μια βιβλιοθήκη όπως λέει ο Γιώργος.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
27/05/2013 12:25 #11086 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Sinclair QL mandatory modifications.
WOW ! Εξαιρετικός Χρήστο ! Πράγματι, ψηφίζω δαγκωτό "QL Master" ! ;)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
27/05/2013 17:03 - 27/05/2013 23:02 #11088 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Sinclair QL mandatory modifications.

Pluto63 έγραψε: Μπράβο Χρήστο, να δω ποτέ θα βρω χρόνο να τον πιάσω στα χέρια μου, ακόμα ούτε το μινερβα δεν έβαλα... Αλλα βρήκα disk drive interface οπότε μια κάποια στιγμή να δούμε για να μαζέψουμε μια βιβλιοθήκη όπως λέει ο Γιώργος.


Έχεις δίκιο! Κάποια στιγμή, πρέπει να μαζέψουμε μια βιβλιοθήκη με software για το QL! :cheer:

GeoAnas έγραψε: WOW ! Εξαιρετικός Χρήστο ! Πράγματι, ψηφίζω δαγκωτό "QL Master" ! ;)

:lol: :lol: :lol:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
28/05/2013 09:02 - 28/05/2013 09:03 #11104 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Sinclair QL mandatory modifications.

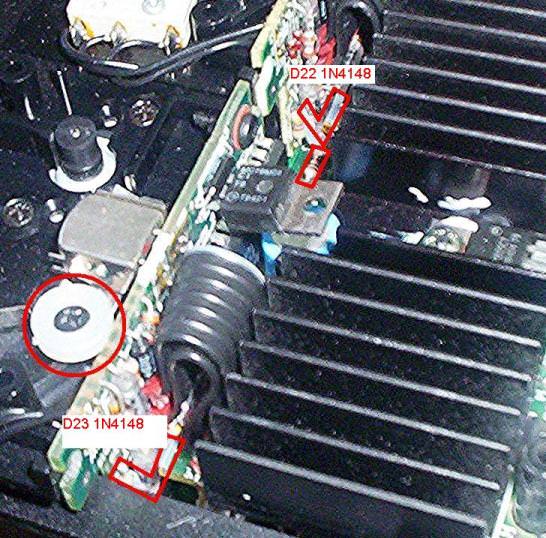

Δε ξέρω εάν φαίνεται καλά στις φωτογραφίες, αλλά οι δίοδοι D22 και D23, είναι κολλημένες στα κάθετα πλακετάκια των microdrives! :cheer:
Επίσης επειδή δε μπόρεσα να εντοπίσω την αντίσταση R92, που στο ηλεκτρονικό σχέδιο φαίνεται να ανήκει κυκλωματικά στο κομμάτι του 7805, υποθέτω ότι είναι κάτω από τη μεγάλη μαύρη ψύκτρα στα δεξια του motherboard(πάνω από τα microdrives) που ψύχει το 7805. :)

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • arislab
  • Το Άβαταρ του/της arislab
  • Retro Maniac
  • Retro Maniac
Περισσότερα
28/05/2013 12:21 #11105 από arislab
Απαντήθηκε από arislab στο θέμα Sinclair QL mandatory modifications.
Τίποτα δεν είναι τυχαίο...

QL Development Team :

Tony Tebby
David Karlin
Jan Jones
Laurence Reeves
Marcel Kilgus
Chris Kotampits


:P :lol: :lol: :lol:

Πάντως πολύ καλό Χρηστάρα θα το ψαξω και στο δικό μου...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
28/05/2013 17:16 #11117 από glaros
Απαντήθηκε από glaros στο θέμα Sinclair QL mandatory modifications.
Όπα !
Του σωματείου είσαι και εσύ Aρη ?
:side:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • arislab
  • Το Άβαταρ του/της arislab
  • Retro Maniac
  • Retro Maniac
Περισσότερα
31/05/2013 16:15 #11164 από arislab
Απαντήθηκε από arislab στο θέμα Sinclair QL mandatory modifications.

glaros έγραψε: Όπα !
Του σωματείου είσαι και εσύ Aρη ?
:side:


Ανερχόμενο μέλος!! :P :) :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
