23/03/2014 16:21 - 23/03/2014 16:46 #19029 από glaros
Plexiglass καλύμματα MVS NeoGeo δημιουργήθηκε από glaros

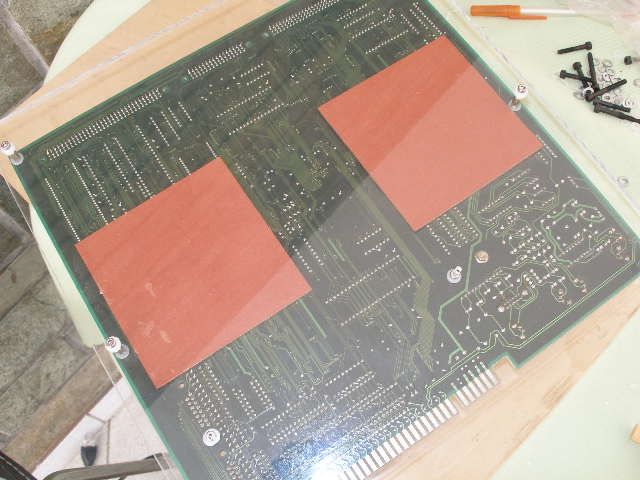

Θέλοντας να προστατεύσω την πλακέτα σκέφτηκα να φτιάξω καλύμματα,η αρχική ιδέα ήταν ένα κουτί αλλα απαιτούσε extra χρήματα,υλικά και οι πιθανότητες επιτυχίας μικρές.

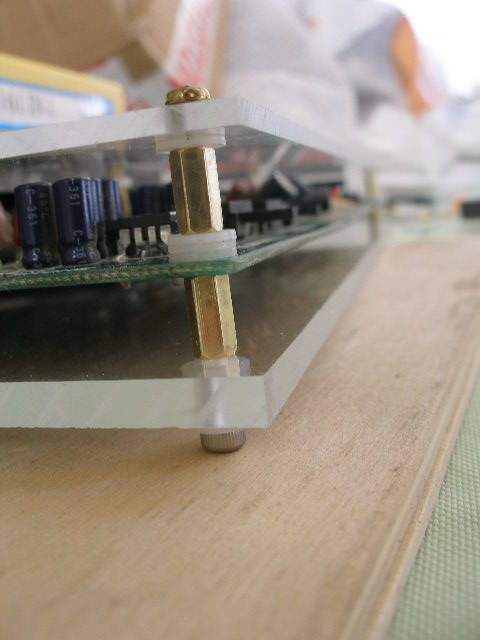

Η κατασκευή είναι απλή,δυο κομμάτια plexiglass,μια χούφτα βίδες Μ3,άλλη μια χούφτα ροδέλες teflon Φ3 και μερικά column εξάγωνα.

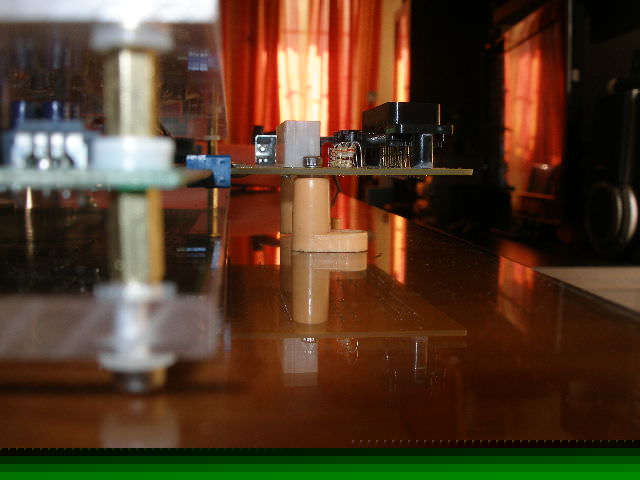

Bonus η υποστήριξη της κάρτας Vogatek με τα αρχικά "ποδαράκια" της πλακέτα MVS

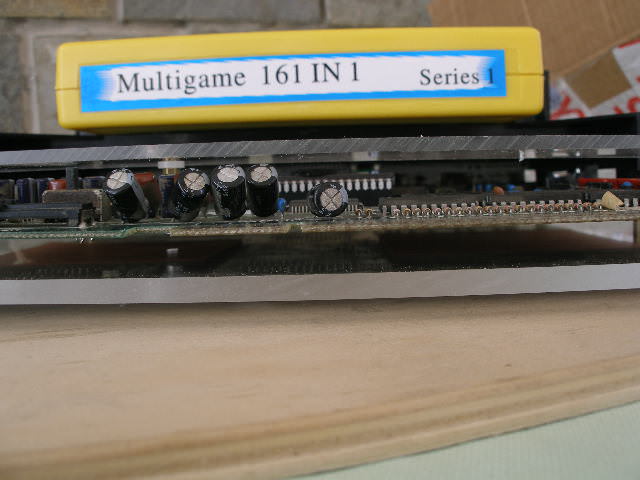

Το πάνω κάλυμμα έχει πάχος 3mm για να υπάρχει χώρος για τη χούφτα που θα τραβήξει το cartridge,το κάτω είναι 5mm για να αποφύγουμε τις παραμορφώσεις.

Υπολογίστηκαν οι διαστάσεις ώστε να είναι προσβάσιμα όλα τα expansion και το λύσιμο είναι πολύ εύκολο για μελλοντική συντήρηση.

Στο κάτω μέρος τα κεφαλια από τις βίδες είναι ελαφρώς στρογγυλεμένα για να μην αφήνουν σημάδια,αλλα μπορούν να προσαρμοστούν αυτοκόλλητα ή κουμπωτά προστατευτικά από λάστιχο/τσόχα/σιλικόνη.


ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, chriskgnr, vovolas, amiga500fan

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
23/03/2014 17:28 #19030 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Plexiglass καλύμματα MVS NeoGeo
Νεκτάριε στο μυαλό μου είσαι .... πριν από 2-3 μήνες έκανα ακριβώς την ίδια δουλειά ...

Το αποτέλεσμα της δουλειάς σου φαίνεται πανέμορφο :thumb:

...............

Πάρτε μια γεύση από την δική μου, δεύτερη MVS (MV1F)



Εκτύπωσα και κόλλησα καινούργια αυτοκόλλητα (αυξάνοντας το cool factor :P )





Μερικές ακόμα κοντινές (Το UNIBIOS άλαξε γιατί τώρα έχουμε την έκδοση 3.1)







:friends:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr, glaros, vovolas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
23/03/2014 22:42 #19037 από glaros
Απαντήθηκε από glaros στο θέμα Plexiglass καλύμματα MVS NeoGeo
Που να είχαμε συνεννοηθεί :P βλέπω κυλινδρικά στηρίγματα και extra ψήκτρα.
;)
Πολύ ωραίο καθάρισμα (κάτι που δεν έχω υπομονή να κάνω.)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
24/03/2014 18:34 #19047 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Plexiglass καλύμματα MVS NeoGeo
Πολύ ωραία δουλειά και από τους δύο, ούτε συννενοημένοι να ήσασταν πάντως!! :cheer:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • ndial
  • Το Άβαταρ του/της ndial
  • Retro Maniac
  • Retro Maniac
Περισσότερα
25/03/2014 00:39 #19055 από ndial
Απαντήθηκε από ndial στο θέμα Plexiglass καλύμματα MVS NeoGeo
εντυπωσιακο αποστελεσμα παιδες!
μου βάζετε ιδέες ρε μαγκες (για PC και Raspberry καταστάσεις) με αυτά τα plexiglass!
να ρωτησω, από τιμές πως πάμε με αυτα τα plexiglass? ποσο χρεώνονται (πάνε με συγκεκριμένες διαστάσεις, επιφάνεια κτλ)? σε τι μαγαζιά συνηθως τα βρισκουμε π.χ. Leroy Merlin?

I think I've shot 2 ducks in my entire gaming life! That was when playing "Kane" on my Amstrad CPC 464!
www.retroshowcase.com
www.dialtech.gr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
25/03/2014 00:47 #19057 από glaros
Απαντήθηκε από glaros στο θέμα Plexiglass καλύμματα MVS NeoGeo
Πλεξιγκλάς έχει σε Πράκτικερ (είδη κήπου) και σε καταστήματα με επιγραφές,ανάλογα τα χιλιοστά σε πάχος,ποιότητα και διαστάσεις είναι και φυσικά η τιμή.

Για το Raspberry Pi υπάρχουν άψογες έτοιμες κατασκευές,οι τιμές στα πλεξιγκλάς ποικίλλουν 5/10 euro.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
25/03/2014 07:24 #19059 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Plexiglass καλύμματα MVS NeoGeo

ndial έγραψε: εντυπωσιακο αποστελεσμα παιδες!
μου βάζετε ιδέες ρε μαγκες (για PC και Raspberry καταστάσεις) με αυτά τα plexiglass!
να ρωτησω, από τιμές πως πάμε με αυτα τα plexiglass? ποσο χρεώνονται (πάνε με συγκεκριμένες διαστάσεις, επιφάνεια κτλ)? σε τι μαγαζιά συνηθως τα βρισκουμε π.χ. Leroy Merlin?


Εγώ ψωνίζω από Leroy Merlin, τα έχει ελαφρώς φθηνότερα και θα τα βρεις σε συγκεκριμένες διαστάσεις και πάχη.
Τώρα θα πάρω και μια σέγα με πριόνι για plexiglass και ακρυλικά, οπότε θα είμαι πιο άνετος ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
25/03/2014 14:33 #19063 από glaros
Απαντήθηκε από glaros στο θέμα Plexiglass καλύμματα MVS NeoGeo
@ GeoAnas

ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • vovolas
  • Το Άβαταρ του/της vovolas
  • Retro Elite
  • Retro Elite
  • tha vapsoume?
Περισσότερα
25/03/2014 15:31 #19067 από vovolas
Απαντήθηκε από vovolas στο θέμα Plexiglass καλύμματα MVS NeoGeo
Όμορφη δουλειά και απο τους δυό σας, έτσι μπράβο να φαίνεται η ομορφιά του μηχανήματος :thumb: :thumb: :thumb:

"Knowing is not enough we must apply
Willing is not enough we must do."
