Schneider EuroPC keyboard connector δημιουργήθηκε από kazas
Καλησπέρα σας,

Θέλω να συνδέσω το πληκτρολόγιο ενός Schneider EuroPC σε ένα arduino. Για να το κάνω χρειάζομαι ένα connector όπως αυτόν που έχει πάνω η μητρική του schneider. Γνωρίζει κάποιος εάν πρόκειται για κάποιον standrard connector; πως ονομάζετε και που θα τον βρω;

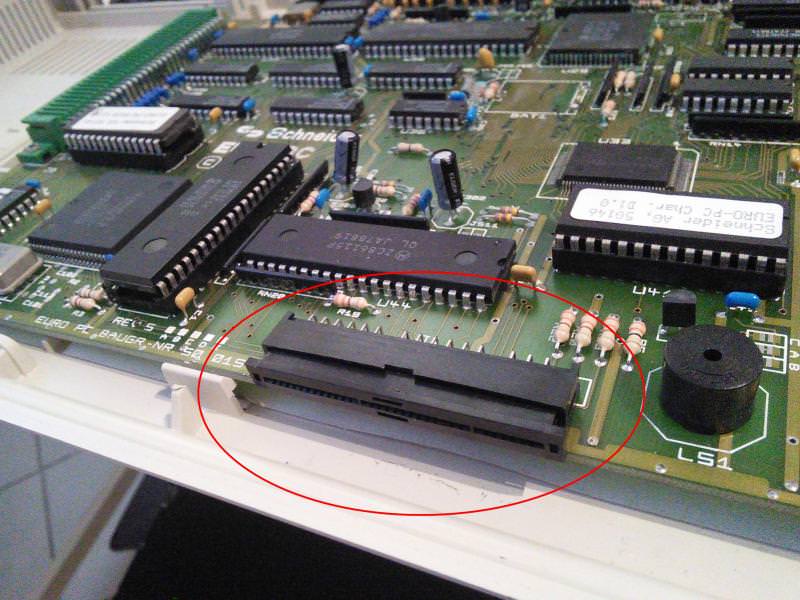

Σας δείχνω και μια φωτογραφία με τον connector Που έχει πάνω στην μητρική ο Schneider για να καταλάβετε:

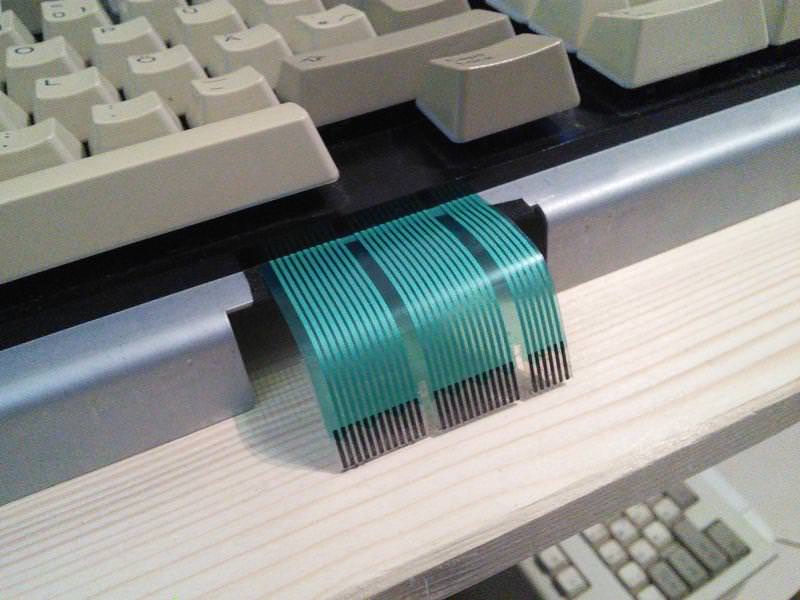

και από την μεριά του πληκτρολογίου:

Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • freaktmp
  • Το Άβαταρ του/της freaktmp
  • Retro Fan
  • Retro Fan
Περισσότερα
07/06/2014 22:40 #20452 από freaktmp
Απαντήθηκε από freaktmp στο θέμα Schneider EuroPC keyboard connector
To καλωδιο ειναι FFC και ο connector ειναι ZIF. Θα υποθεσω οτι ειναι 2.54mm pitch, αλλα μπορει να κανω και λαθος.

Το προβλημα ειναι οτι το σχημα του καλωδιου ειναι περιεργο. Δεν εχω ξαναδει κατι τετοιο και δεν νομιζω οτι ειναι standard. Δοκιμασε αν ταιριαζει connector 34 pin, αλλιως θα πρεπει να πειραματιστεις.

Γενικα, διαλεξες δυσκολο πραγμα. Ισως θα ηταν πιο ευκολο αν βρεις την βαση της καλωδιοταινιας και κολλησεις καποιο πιο κλασσικο καλωδιο εκει.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": kazas
