Επισκευή Acorn Plus 3 Interface.

Όταν πριν από μερικούς μηνες παρέλαβα το Acorn Plus 3 Interface μαζι με εναν Electron, μου εκανε εντυπωση οτι ο Αγγλος πωλητης εστειλε (το καλα πακεταρισμενο) δεμα, με τον Electron και το Plus 3 βιδωμένα μεταξυ τους! Αν και οι δυο βιδες που συγκρατουν το Plus 3 μαζι με το σωμα του Electron δεν αφηνουν και πολλα περιθωρια στο να συμβει καποια ζημια κατα τη μεταφορα(δηλαδη να σπασει η αποληξη πλακετας του expansion connector του Electron οπου συνδεεται το Plus 3), εμοιαζε και πάλι κατ'εμε ρισκο να αποσταλει το Electron μαζι με το Plus 3 σαν "ενα σωμα".








Βεβαια, αλλου ηταν "ο λακος που ειχε η φαβα" και αυτος ηταν ένα καλώδιο από το εσωτερικό του Electron στο εσωτερικό του Plus 3 που τα κρατουσε μονιμα συνδεμένα και τα δύο! Αυτό που συνέβαινε ήταν οτι το βυσμα του Plus 3, ειχε ενα pin διπλωμενο προς το εσωτερικο του βυσματος, με αποτελεσμανα μην ακουμπαει στο pad του expansion connector του Electron. Η λύση που δόθηκε από τον Αγγλο, ηταν να κολληθει ενα καλωδιο από το pad του expansion connector(απο αλλο σημειο του τυπωμενου εντος του Electron) και να κολληθει (σε αντιστοιχο σημειο εντος του Plus 3) στο pad που θα κατεληγε το διπλωμενο pin του βυσματος του Plus 3. Μολις ειδα το καλώδιο, μου θυμισε κατι σαν απο ομφάλιο λωρο μεταξύ Electron και Plus 3!!! Δεν θα εμενε ετσι η κατασταση! Αφαιρεσα το καλωδιο και προσπαθησα να "γυρισω" προς τα εξω το διπλομενο pin, αλλα χωρις επιτυχία. Επρεπε λοιπόν ν'αλλαχτει το βύσμα του Plus 3. Βούρ στο ebay για βυσματα.
www.ebay.co.uk/itm/4-x-Acorn-Electron-48..._VintageComputing_RL

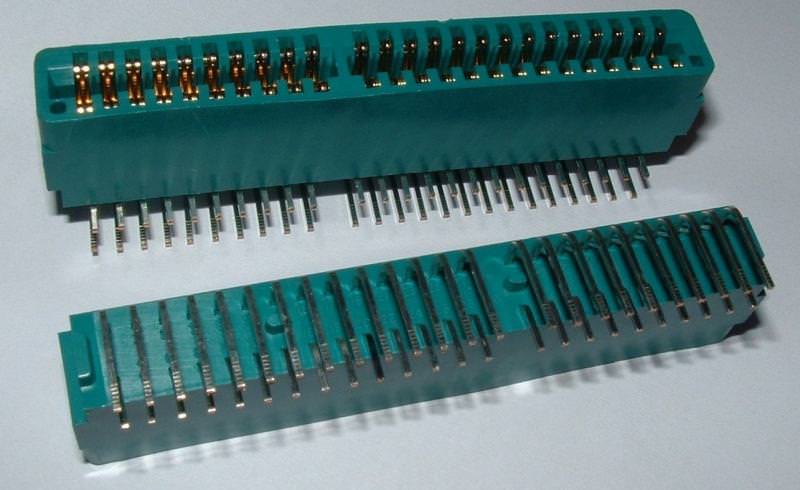

Καθυστερηση 15 μερες γιατι χαθηκαν τα πρωτα βυσματα κατα την αποστολή, pm στον πωλητή και ο ευγενεστατος αγγλος πωλητης των βυσματων, τα ξαναστελνει χωρις κοστος και επιτελους ερχεται μια τετραδα απο αυτα. Το πράσινο βύσμα δειχνει πιό στιβαρό από το original μαύρο βύσμα του Plus 3, αλλα υπαρχει μια διαφορά. Το original μαύρο βυσμα του Plus 3(οπως και του Plus 1), εχει τα pins που θα κολληθουν στην πλακετα, ισια και σε μορφή μαλακού ελάσματος, ενω το πρασινο βύσμα τα εχει σε μορφή χοντρού pin και μάλιστα κυρτά υπό γωνία.

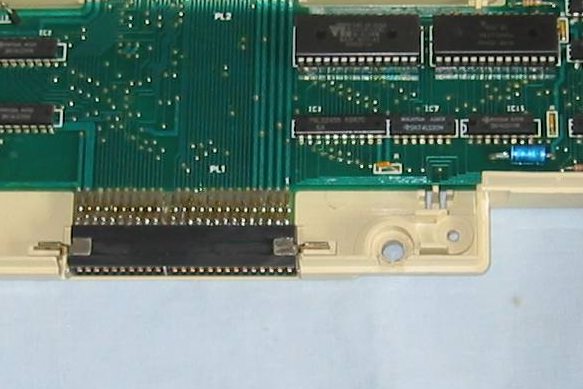

Το original βύσμα:





Ξεκολλάω λοιπόν το χαλασμένο βύσμα, ισιώνω τα pins του πράσινου βύσματος και κολλημα κατευθειαν στο pcb του Plus 3. Ενας γρηγορος ελεγχος με το πολυμετρο για τυχον βραχυκυκλωματα μεταξυ των pins και παμε στη δευτερη δουλεια που ειναι η αλλαγη του firmware του Plus 3. Εδω χρειαστηκα τη βοηθεια του Γιωργου(geo1977), ο οποιος ειχε αλλαξει και αυτος το firmware στον PRES floppy disk controller που ειχε για τον δικο του Electron. Μετα απο ενα σεμιναριακο μαθημα δια του τηλεφωνου σχετικά με την αναγκαιοτητα αλλαγης του original ADFS firmware της Acorn(επειδη υπαρχουν λιγα disk images με προγραμματα και games) με καποιο αλλο που να υποστηριζει το παλιο καλο DFS που εχει πληθωρα disk images, λεω goodbye στο ADFS firmware της Acorn και προγραμματιζω μια eprom με το ACP DFS v2.00 που προτεινε ο Γιωργος.

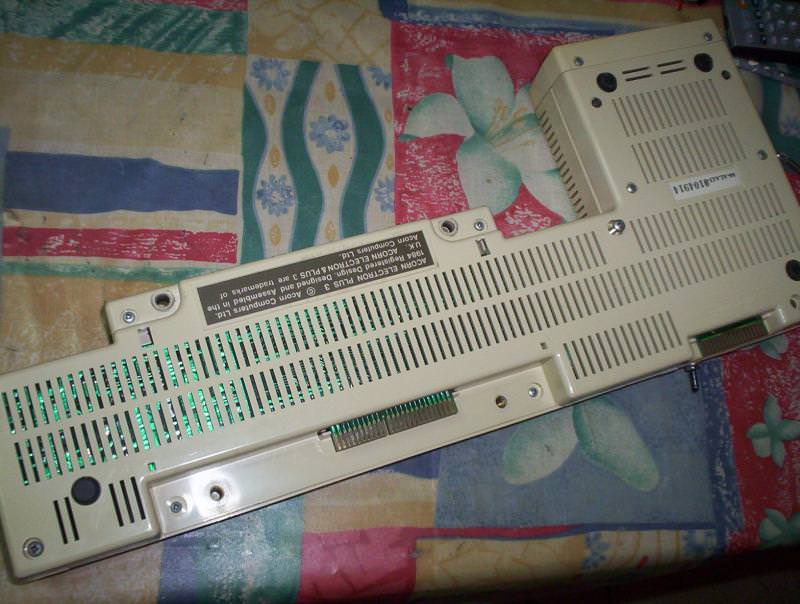

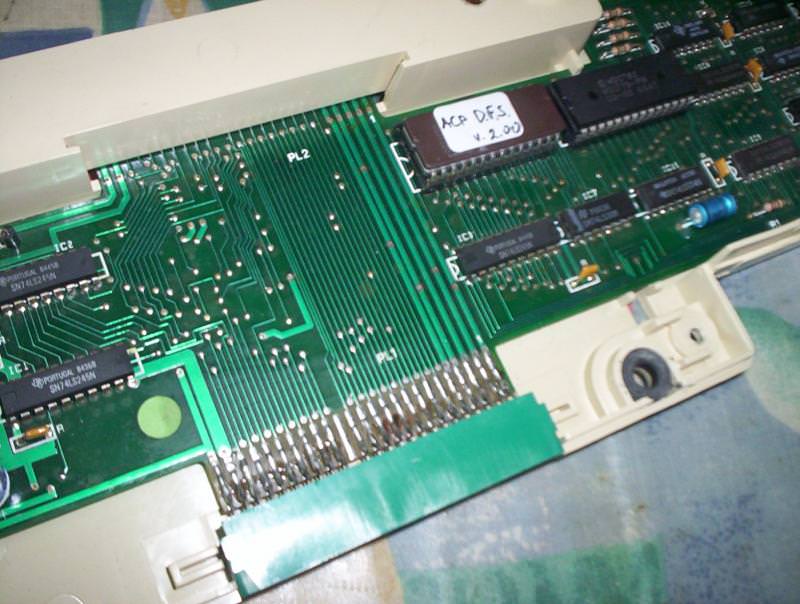

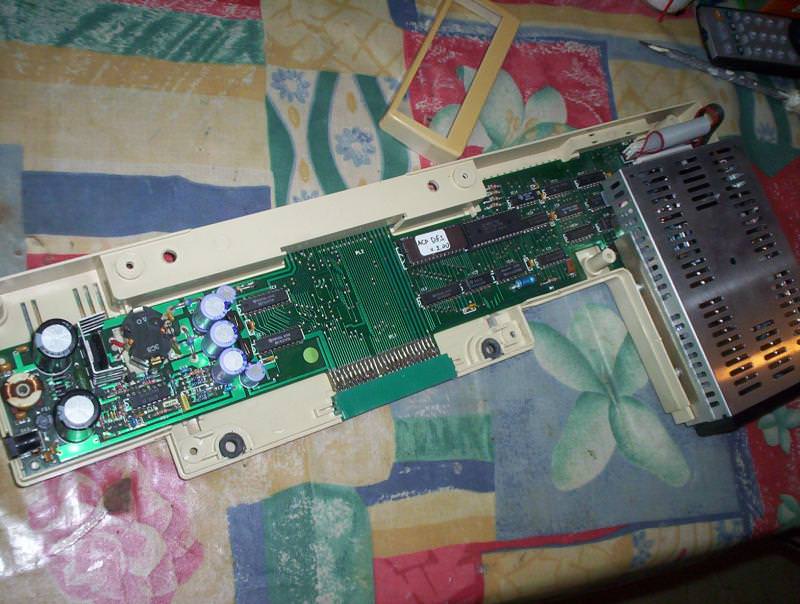

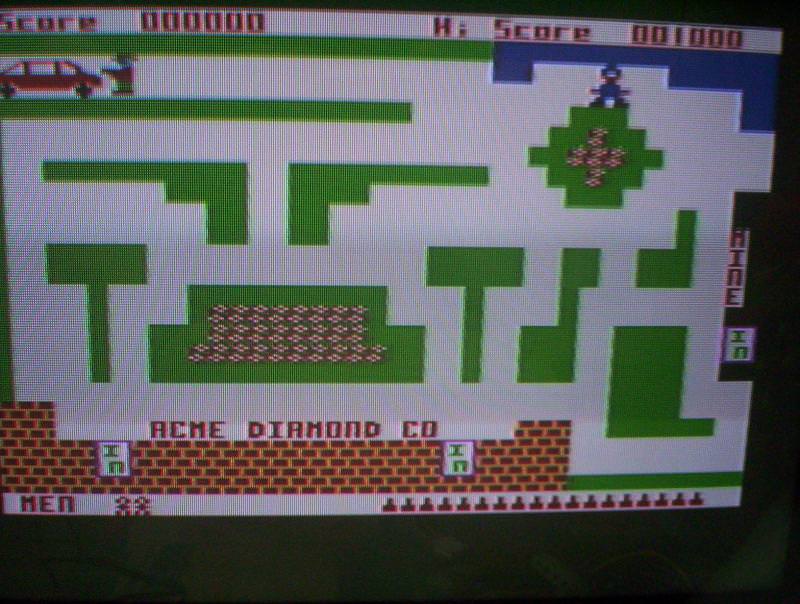

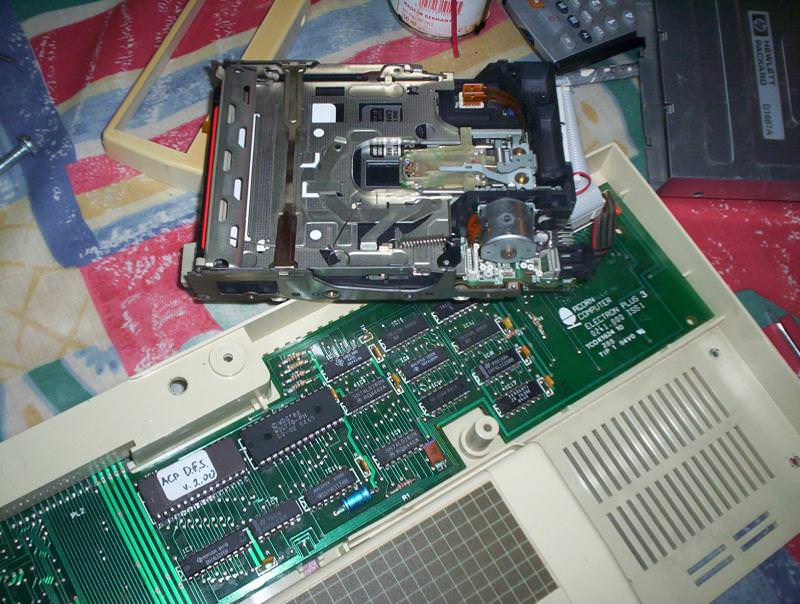

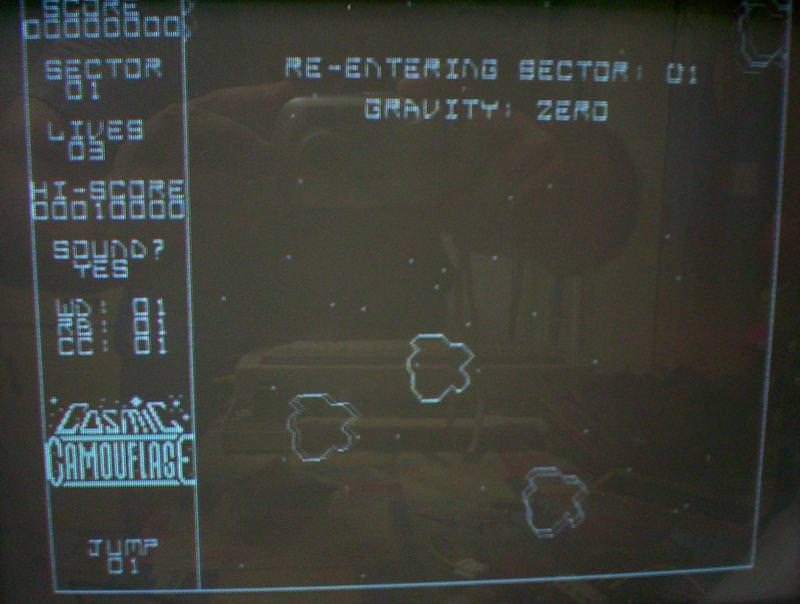

Επειδή όμως δεν ειχα δισκετες με games για τον Electron, φρόντισε και πάλι ο Γιώργος για να γραφτουν δισκετες και να δοκιμαστει το Plus 3. Σημειωτεον, το original disk drive του Plus 3, ειναι 320ΚΒ δηλαδη single sided(μονης κεφαλης). Οι φωτογραφίες που βλέπετε ειναι μετά το "χειρουργειο" αλλαγής του βύσματος και της eprom που εγινε και τραβήχτηκαν οταν δοκιμαζα ενα double sided disk drive στο Plus 3(τζιφος τελικα, διαβαζεται μονο η μια πλευρα) και επι της ευκαιριας, εβγαλα μερικες φωτογραφιες και σας παραθετω κσι το ιστορικο.










Εις αναμονη λοιπον για ενα συμβατο double sided disk drive ωστε να γινει Plus 3 κομπλε. Πολλες ευχαριστίες στον Γιωργο(geo1977), για τις πληροφοριες σχετικα με το firmware ADFS και DFS του Electron και για την υπομονη του να γραψει τοσες δισκετες με games για να τεσταριστει το Plus 3!

Πράσινο pcb και πράσινο βύσμα...σαν να λέμε βελανίδι άγουρο.

glaros έγραψε: Πράσινο pcb και πράσινο βύσμα...σαν να λέμε βελανίδι άγουρο.

Fotis_KFOR έγραψε: Ολόκληρη περιπέτεια Χρήστο με τον άγγλο αλλά με αίσιο αποτέλεσμα και με απόκτηση επιπλέον εμπειρίας!

Μπράβο και στο geo1977 που σε βοήθησε, ομαδικό πνεύμα

συμβαινουν κι αυτα, ειδικα στο ebay.
ο Γιώργος πάντα διαθεσιμος να βοηθήσει!

Super Αποκατάσταση !
Μπράβο Χρήστο και Μπράβο και στον geo1977 για την πολύτιμη βοήθεια του !

ήταν ολίγον μπελάς να αλλαχτεί το βύσμα.

Μου την δίνουν τα στραβωμένα πολύπινα βύσματα

Χρησιμοποίησες θερμό αέρα ή το έκοψες / αποκόλλησες pin to pin ?

Ένα-ένα το αποκόλλησα. Δεν εκοψα τα pins μη τυχόν εχοντας βγάλει το βύσμα, μπορέσω ευκολότερα να ισιωσω το στραβωμένο pin, αλλα δεν τα καταφερα. Το καινούργιο βύσμα πρώτα κουμπώθηκε στο expansion slot του Electron, μετά τοποθ'ετησα το pcb του Plus 3 ανάμεσα στις ακιδοσειρές του βύσματος για να αλφαδιάσω τα pins του βυσματος πανω στα pads του pcb του Plus 3 και κόλλησα την πάνω σειρά των pins. Μετά ξεβυσμάτωσα το Plus 3 απο το Electron και κολλησα την κατω σειρά των pins.

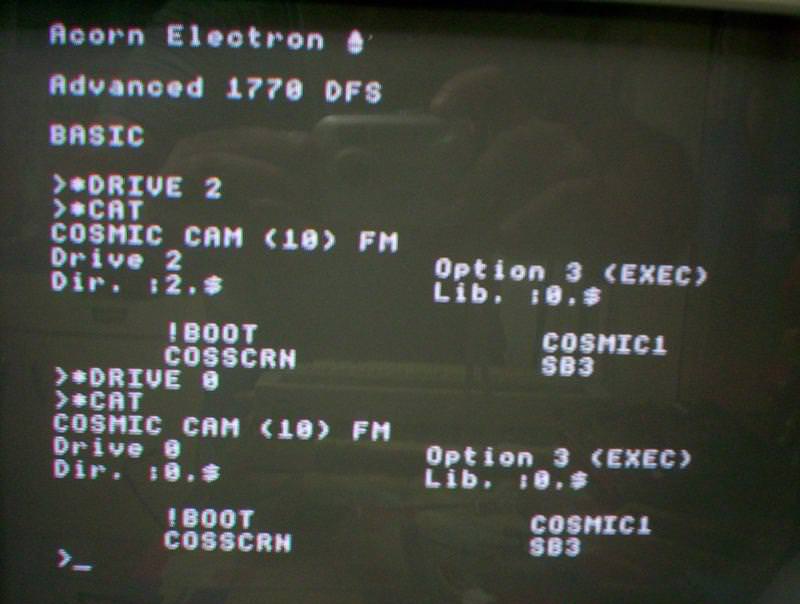

αυτή η φωτογραφία δείχνει ότι με το αλλαγμένο double sided 720K disk drive, δεν στάθηκα τυχερός. Με τις εντολές *CAT 0 και *CAT 2, θα έπρεπε να πάρω διαφορετικά dir lists αφού η κάθε πλευρά της δισκέτας περιείχε και διαφορετικό προγραμμα. Παρ'όλο που δοκιμασα ολους τους συνδιασμους των jumpers του disk drive, δεν το καταφερα να διαβασει και την 2η πλευρά. Μαλλον ειναι θεμα συμβατοτητας ή χρειαζεται καποιο hardware mod το ιδιο το disk drive.
