SNES Nintendo 50/60Hz mod δημιουργήθηκε από glaros
Θα δούμε την υλοποίηση του mod για την αλλαγή συχνότητας 50/60Hz σε PAL SNES.

Το κέρδος της μετατροπής είναι η απεικόνιση χωρίς τις ενοχλητικές μαύρες μπάρες και η αύξηση της ταχύτητας του game,όπως είναι δηλαδή σε NTSC κονσόλες.





Το mod γενικά είναι εύκολο αλλα χρειάζεται προσοχή στα σημεία με τα pins στα S-PPU.

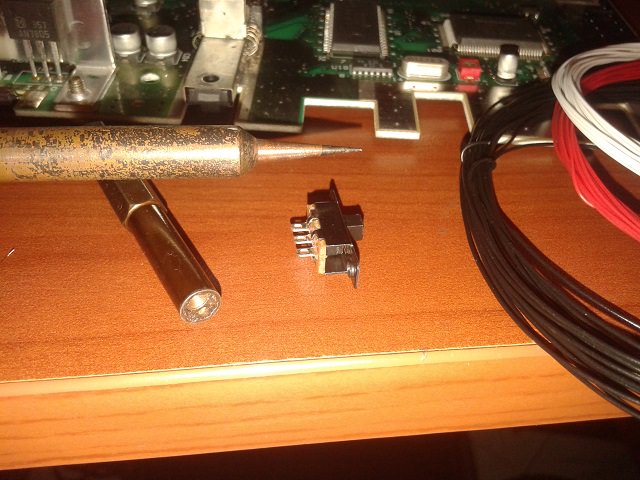

Τα υλικά/εργαλεία που θα χρειαστούμε :

Κολλητήρι/Κόλληση
Πολύ λεπτή μύτη για το κολλητήρι
Αντίσταση 2.2K Ω
Καλώδια πολύ λεπτά (Kynar/UTP)
Διακόπτη SPDT
Θερμη Κολλα
GameBit 4.5 mm
Βελόνα/Καρφίτσα
Μεγενθυντικό Φακό
Κατσαβίδι σταυρό






Πριν ξεκινήσουμε το ξεχαρβάλωμα της κονσόλα αφαιρούμε όλα τα περιφερειακά καλώδια
ΣΗΜΑΝΤΙΚΟ ανοίγω-κλείνουμε μια-δυο φορες τον διακόπτη τροφοδοσίας για να "αδειάσουν" οι πυκνωτές ΣΗΜΑΝΤΙΚΟ

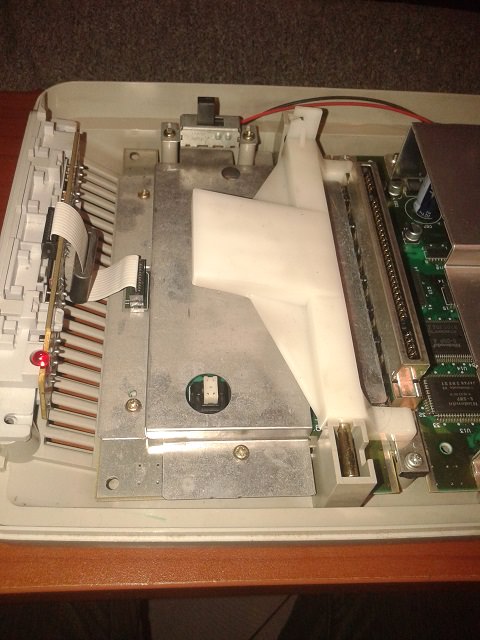

Ξεβιδώνουμε τις βίδες από την κάτω πλευρά και σηκώνουμε το πάνω περίβλημα,τραβάμε προσεκτικά την καλώδιο-ταινία των χειριστηρίων και αφαιρούμε το βύσμα του διακόπτη λειτουργίας.

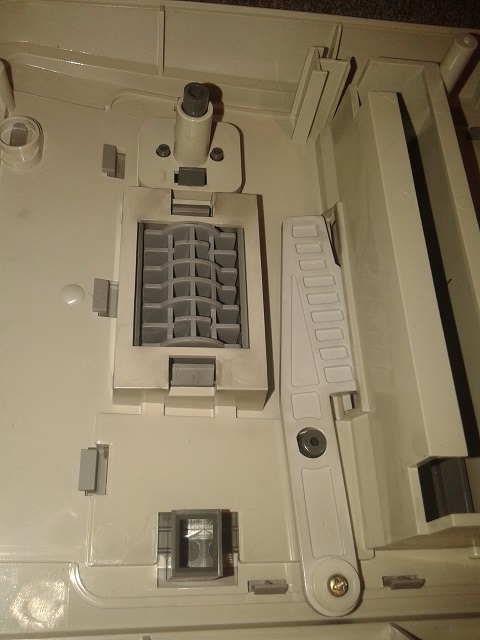

Για να αφαιρέσουμε τον μοχλό που σηκώνει την κασέτα,σηκώνουμε από δεξιά το αξονακι και το τραβάμε προς τα δεξιά.

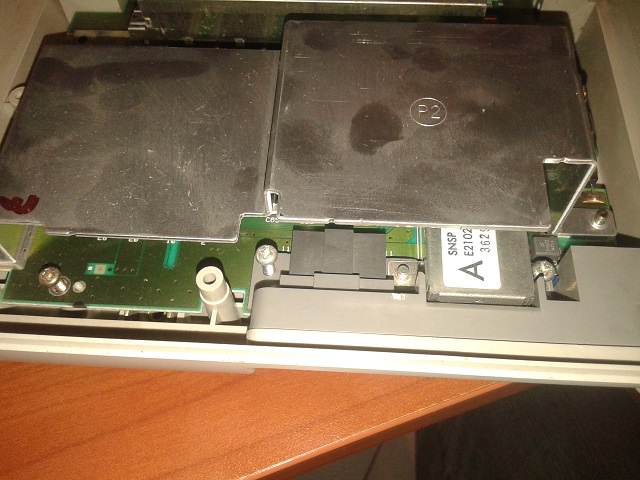

Αφαιρούμε τον τσίγκο προστασίας παρεμβολών.

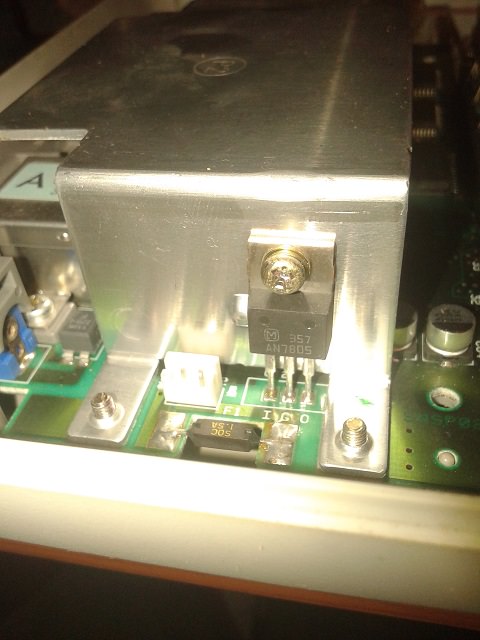

Εντοπίζουμε τον ρυθμιστή τάσης 7805 με τα pins I G Ο,στο pin Ο θα κολλήσουμε ένα κομμάτι καλώδιο και την άλλη άκρη στο ένα τερματικό του SPDT με την 2.2K Ω

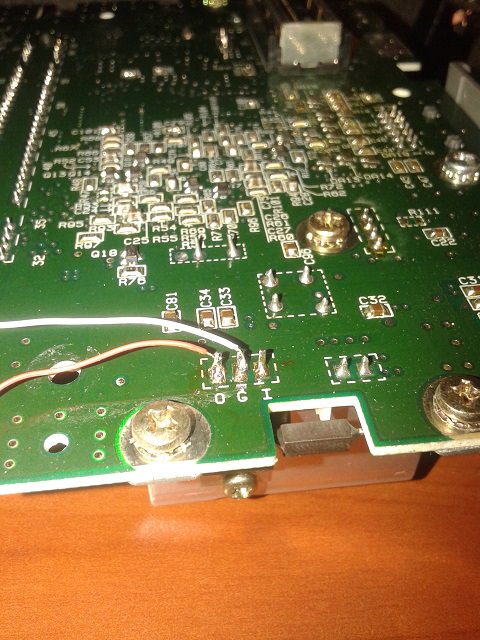

Από το pin G θα κολλήσουμε ένα καλώδιο στο άλλο τερματικό του SPDT,εναλλακτικά μπορούμε να κολλήσουμε και από την κάτω πλευρά της MOBO,αφού ξεβιδώσουμε τις μεσαίες βίδες του Cartridge Slot και τις πίσω βίδες κοντά στην ψήκτρα του 7805

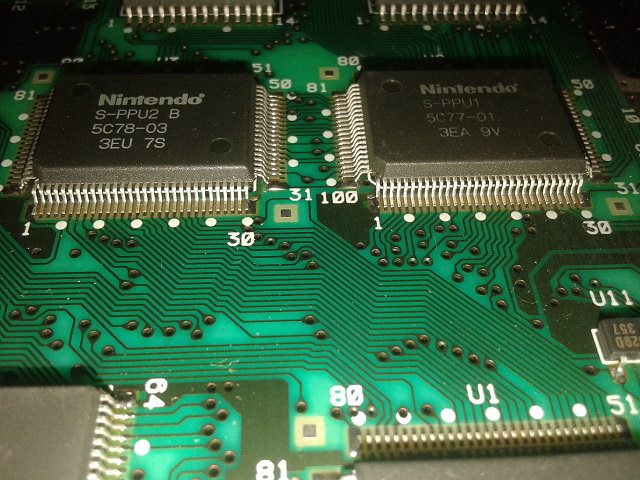

Πάμε να εντοπίσουμε τα S-PPU,βρίσκονται στο κέντρο της MOBO και κάτω από το Cartridge Slot,είναι τα S-PPU 1 και S-ΡPU 2.
Στο S-PPU 2 θα σηκώσουμε το pin 30
Στο S-PPU 1 θα σηκώσουμε το pin 24 (ένα πριν την τελεία)






Ενεργείται με δικη σας ευθύνη.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, GeoAnas, chriskgnr, aidivn

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
21/08/2014 02:00 - 21/08/2014 02:05 #22106 από glaros
Απαντήθηκε από glaros στο θέμα SNES Nintendo 50/60Hz mod

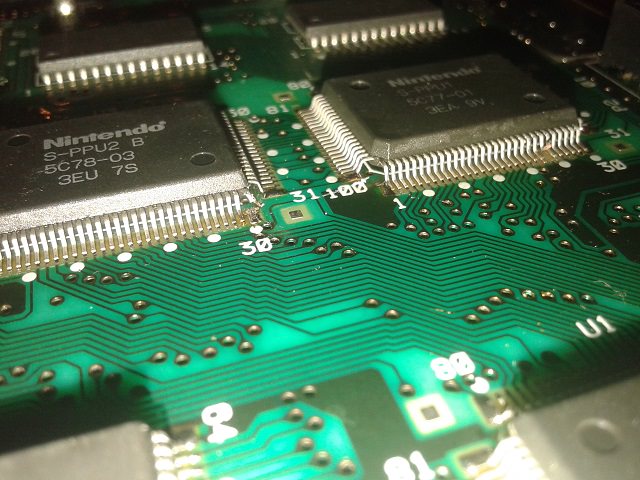

Η βελόνα/καρφίτσα θα βοηθήσουν στην λεπτομερή φάση με τα pins 24 και 30,ζεσταίνουμε την κόλληση του pin και σηκώνουμε λίγο,μονώνουμε με ταινία τα υπόλοιπα για μην έχουμε βραχυκυκλώματα.




Κολλάμε ένα καλώδιο σε κάθε pin (24-30) και όλα μαζί στο κεντρικό pin του SPDT.

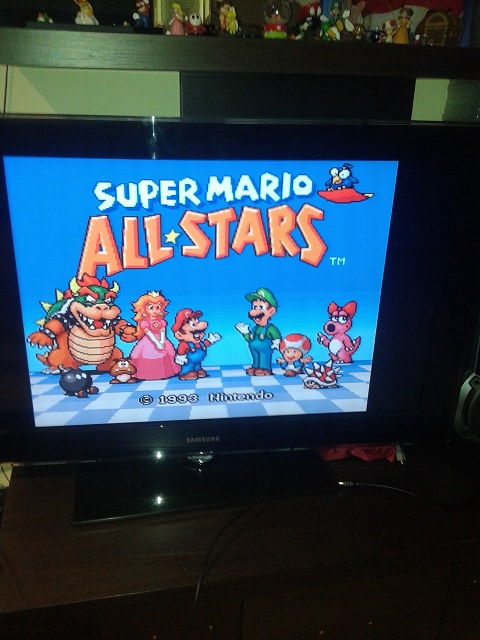

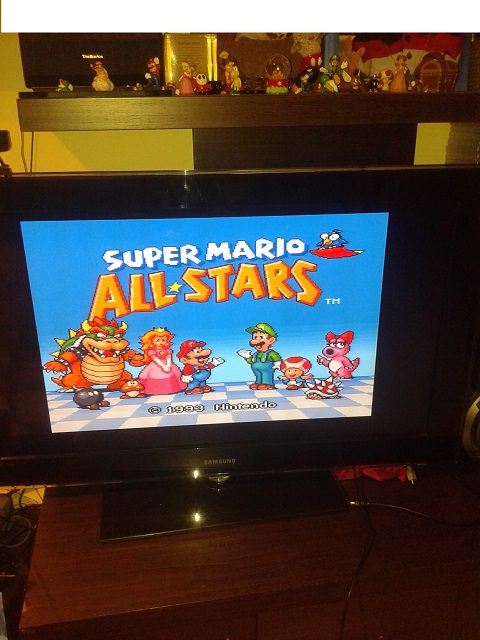

Δοκιμάζουμε την επιτυχία του mod πριν το ολοκληρώσουμε,οι μαύρες μπάρες εξαφανίστηκαν και η ταχύτητα του game πλέον δεν είναι "νωχελική"




Καλύπτουμε τις κολλήσεις με την θερμη κόλλα για καλύτερη προστασία από κραδασμούς/ραγίσματα και τοποθετούμε τον διακόπτη σε βολικό σημείο.
Επανατοποθετούμε τα καλύμματα/βίδες/εξαρτήματα και πριν κλείσουμε το καπάκι περιποιούμαστε τα σημεία τριβής με λίγο WD40





Ενεργείται με δικη σας ευθύνη.
