Topic-icon Amiga 500 Kickstart Switcher

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas Συντάκτης θέματος
  • Retro Master
  • Retro Master
Περισσότερα
22/08/2014 12:48 #22172 από GeoAnas
Amiga 500 Kickstart Switcher δημιουργήθηκε από GeoAnas
Ιδιοκτήτης εδώ και αρκετό καιρό δυο γνήσιων Kickstart rom chips (1.3 και 2.04) ήθελα να βρω έναν τρόπο, να έχω και τα δυο λειτουργικά "ετοιμοπόλεμα", on board και επίσης την δυνατότητα επιλογής μεταξύ τους.
Την συμβατότητα που προσφέρει το 1.3 και τα νεα καλούδια του 2.04...όλα σε ένα !
Γίνεται ? Ναι, με πολλούς τρόπους.

Kickstart Switcher, λοιπόν....
Υπάρχουν πολλές προτάσεις ( http://www.bboah.com/index.php?action=show&cat=62 ) αλλά εγώ ήθελα μια απλή, απλούστατη κατασκευή για να την φτιάξω μόνος μου, στον πάγκο μου και να μου δώσει την χαρά ενός νέου project ώστε να εμβαθύνω και λίγο στα "άδυτα" της Amiga ;)

Στην αναζήτηση μου στο δίκτυο, βρήκα αυτό το post στο γνωστό "FORUM 64"..
www.forum64.de/wbb3/board314-au-erhalb-d...dex2.html#post116439

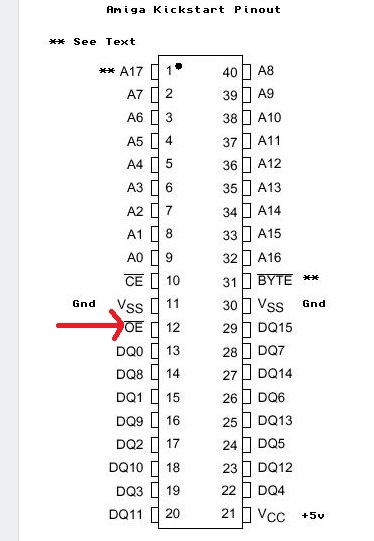

Ας δούμε το διάγραμμα μιας Kickstart rom



Σύμφωνα με το παραπάνω post, όλο το "παιχνίδι" παίζεται από τα pins 12 (OE) και 21, τροφοδοσίας της rom (VCC +5V)
Θα χρειαστούμε επίσης δυο αντιστάσεις 10Κ και ένα διακόπτη.

Κατασκεύασα σε vero board, ένα πλακετάκι σύμφωνα με τις οδηγίες ....



Κολήθηκαν 3 καλώδια με τους αντίστοιχους ακροδέκτες του διακόπτη επιλογής (κίτρινα τετράγωνα πλαίσια) ...



και η πλακέτα τοποθετήθηκε στην motherboard της Amiga 500...



(Μια που ήμουν "στη γειτονιά", έριξα και μερικές ψύκτρες πάνω στον πολυαγαπημένο μου 68000 :lol: )

Μια πανοραμική πριν την τελική δοκιμή....



Ο διακόπτης, κρύφτηκε σε διακριτική θέση (εκεί που τον είχα βάλει, όταν πειραματιζόμουν με τις 27C400 )
( www.iamretro.gr/forum/viewtopic.php?f=13&t=784&start=30#p15049 )





Το μηχάνημα μπήκε σε λειτουργία και ...





Ο φραπές ποτέ δεν ήταν πιο απολαυστικός :lol:



:thumb:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, chriskgnr, arislab, glaros, amiga500fan

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • arislab
  • Το Άβαταρ του/της arislab
  • Retro Maniac
  • Retro Maniac
Περισσότερα
22/08/2014 16:11 - 22/08/2014 16:17 #22174 από arislab
Απαντήθηκε από arislab στο θέμα Amiga 500 Kickstart Switcher
Φοβερός! Μπράβο Γιώργο!!! :clap2: :clap2: προσκυνώ μόνο και μόνο για το κολλητήρι στην πλακέτα που έπεσε!!! :bow: :lol2: :lol2: :lol2:

...και βέβαια σε συνδυασμό με το Gotek τα σπάει! :thumbup:

Μια απορία.. θα βάλεις κ' υδρόψυξη στον 68000?? :lol2: :lol2: :lol2:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
22/08/2014 17:10 #22176 από glaros
Απαντήθηκε από glaros στο θέμα Amiga 500 Kickstart Switcher
...άσχετο...με τι σταθεροποιείς τις ψήκτρες ?
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
22/08/2014 18:14 #22180 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Amiga 500 Kickstart Switcher
Άλλο ένα project εις πέρας! :beers:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
22/08/2014 18:41 #22181 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Amiga 500 Kickstart Switcher
Παραγωγικό το φετινό καλοκαίρι, άψογη κατασκευή με σήμα τον φραπέ. :dance2:

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas Συντάκτης θέματος
  • Retro Master
  • Retro Master
Περισσότερα
22/08/2014 22:11 #22183 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Amiga 500 Kickstart Switcher
Ευχαριστώ παιδιά :thanx:

@glaros
Νεκτάριε οι ψύκτρες έρχονται με το δικό τους αυτοκόλλητο (3Μ).
Αν είναι σκέτες τότε βάζεις στο κέντρο μια σταγόνα θερμοαγώγιμης πάστας και κάπου στην άκρη μια σταγόνα logo και καθάρισες ;)
Ψάξε στο Ebay για RAM heat sinks - cooler etc etc etc.....

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
22/08/2014 22:15 #22184 από glaros
Απαντήθηκε από glaros στο θέμα Amiga 500 Kickstart Switcher
...απλά είδα την "πάστα" (νουγκατίνα) που ξεχείλιζε και υπέθεσα ότι βάζεις epoxy.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas Συντάκτης θέματος
  • Retro Master
  • Retro Master
Περισσότερα
22/08/2014 22:22 #22185 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Amiga 500 Kickstart Switcher
Χα!Χα! Ναι ! ....καμια φορά υπερβάλλω στη δοσολογία !

Ξέχασα να αναφέρω ότι στη συγκεκριμένη mobo έριξα μια ψύκτρα και στο χοντρο-AGNUS γιατί τον έπιανα να έχει αρκετά "υψηλό πυρετό" τον χοντρούλη :)

Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
22/08/2014 22:24 - 22/08/2014 22:25 #22186 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Amiga 500 Kickstart Switcher
Πάνω από πέντε καλώδια και 10 κολλήσεις, είναι ο εφιάλτης μου! :P :lol2: :lol2:
Συγχαρητήρια Γιώργο, πρώτα απ'όλα για την υπομονή σου να κολλήσεις ολα αυτα τα καλώδια καιμάλιστα σε πλακετα γενικης χρήσεως και συνολικα για ολο το προτζεκτ! :thumb:
Το mobo ειναι Α-500+ αλλά γιατί εχει μονο 4 dram chips? Απο οτι καταλαβαινω εβαλες βασεις για το αλλο μισο ΜΒ, αλλα οι 500+ δεν ερχοταν απο το εργοστασιο με 1ΜΒ ram?
Και λίγη θεωρία(απο μνημης αν τα θυμαμαι και καλα :lol2: ), το output enable OE σήμα στο ποδαράκι 12, εχει μια παυλα πανω απο τα γραμματα ΟΕ. Αυτη η παυλα οταν βρισκεται πανω απο ονομασιες σηματων των pinouts, δηλώνει ότι χρειάζεται λογικο "0", δηλαδή γείωση ή εστω καποια δεκατα του βολτ(αναλογα με την κατασκευή του ολοκληρωμενου π.χ. αν ειναι cmos) για να εκτελεσει τη λειτουργια του. Σε αυτη τη περ'ιπτωση η λειτουργία του pin OE ειναι να ενεργοποιήσει-"ανοιξει" τα 16 pins του data bus, ετσι ώστε να "βγαινουν" τα δεδομενα απο το rom chip. Φυσικα εαν ήταν το ΟΕ στα +5βολτ οι roms δεν θα μπορουσαν να διαβαστουν.!



21st century breakdown...
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
22/08/2014 22:30 #22188 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Amiga 500 Kickstart Switcher
τωρα που το βλεπω και το CE (Chip Enable), δεν θα επρεπε να ειναι γειωμενο παρεα με το ΟΕ? Ετσι μονο η εναλλαγη των +5βολτ στο ποδαρακι 21 αρκει για την επιλογη rom chip. :dry:

21st century breakdown...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas Συντάκτης θέματος
  • Retro Master
  • Retro Master
Περισσότερα
22/08/2014 22:43 #22189 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Amiga 500 Kickstart Switcher
Ευχαριστώ πολύ Chris,για τις πληροφορίες σου ! Γνωρίζεις ότι μου αρέσει η θεωρία, πίσω από την πράξη, έτσι ? ;) :)

Η Amiga 500 που έχω είναι από τις "ιδιαίτερες" που βγήκαν με κουτσουρεμένη μητρική από plus.



Είναι αλήθεια ότι είχα προετοιμαστεί να προσθέσω extra μνήμη, αλλά αυτά που διάβασα στο net με αποκαρδίωσαν πλήρως :shake: .
To rev. είναι 8Α.1 και χρειάζεται εκτός από την RAM και extra ολοκληρωμένα ελέγχου και επεμβάσεις πάνω σε tracks της μητρικής και πάλι είναι αμφίβολο ότι θα δουλέψει....πάει αρκετός καιρός και δεν θυμάμαι λεπτομέρειες......


<Request-Begging Mode ON>
- ΑΝ ΚΑΠΟΙΟΣ ΕΧΕΙ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΜΙΑ ΕΣΩΤΕΡΙΚΗ ΑΝΑΒΑΘΜΙΣΗ RAM ΣΤΗ ΣΥΓΚΕΚΡΙΜΕΝΗ AMIGA , ΠΑΡΑΚΑΛΕΙΤΑΙ ΟΠΩΣ ΤΙΣ ΔΗΜΟΣΙΕΥΣΕΙ-
<Request-Begging Mode OFF>
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
23/08/2014 00:42 #22193 από glaros
Απαντήθηκε από glaros στο θέμα Amiga 500 Kickstart Switcher

GeoAnas έγραψε: Χα!Χα! Ναι ! ....καμια φορά υπερβάλλω στη δοσολογία !...


Να υπενθυμίσω ότι η extra/περισσευούμενη θερμοαγώγιμη έχει "συμπεριφορά" μόνωσης.
Ένα "σπατουλάρισμα" με τηλεκάρτα (retro) είναι ιδανικό.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • DAT-Alex
  • Το Άβαταρ του/της DAT-Alex
  • Retro User
  • Retro User
  • Project MK-14 συνεχεια...
Περισσότερα
28/08/2014 08:23 #22301 από DAT-Alex
Απαντήθηκε από DAT-Alex στο θέμα Amiga 500 Kickstart Switcher
Καλά ο Γιώργος τα έχει δώσει όλα ... Μάλιστα με αστήρευτη όρεξη και ...πάθος... ωραίες κοντινές φώτος και αναλυτικά βήματα :headbang:

glaros έγραψε: [....Να υπενθυμίσω ότι η extra/περισσευούμενη θερμοαγώγιμη έχει "συμπεριφορά" μόνωσης.
Ένα "σπατουλάρισμα" με τηλεκάρτα (retro) είναι ιδανικό.
[/color]


Να επιβεβαιώσω απλά το παραπάνω του φίλου glaros. :thumbup:

- - - - - - - - - - - - - - - -Kάτοχος: - - - - - - - - - - - - - - - - - - - - -
Kim-1 * Commodore C-64 (THE BEST) + 1541 * Commodore SX-64 NTSC * AMIGA 500 * AMSTRAD 6128 * MSX Philips VG-8020 * Dragon Electron 32 * APPLE IIc (ΨΑΧΝΩ ΜΟΝΙΤΟΡ!!!) * ZX81 + 16KRAM * Amstrad PDA600 ©1993 φυσικά ZX81 ROBOT a.k.a DAToBOT + VECTREX .
DIY projects: Mobile C64 Robotic Arm , C64 3D CNC!
- - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
web: www.bitmaniac.blogspot.gr
youtube: www.youtube.com/user/azah2009
μέλος του retroclub.info ,Θεσαλονίκης
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
28/08/2014 17:33 - 28/08/2014 17:34 #22316 από glaros
Απαντήθηκε από glaros στο θέμα Amiga 500 Kickstart Switcher

arislab έγραψε: ...Μια απορία.. θα βάλεις κ' υδρόψυξη στον 68000?? :lol2: :lol2: :lol2:



Ορίστε μια για το Pi...άσχετο αλλα και σχετικό.




jim-st.blogspot.gr/2013/05/water-cooled-pi.html


Πάρτε ιδέες...


forums.bit-tech.net/showthread.php?t=256779
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chriskgnr
