24/08/2014 03:19 - 24/08/2014 04:16 #22215 από glaros
Master System 2 Sega 50/60Hz mod δημιουργήθηκε από glaros
Αλλαγή συχνότητας 50/60Hz στο SMS 2 PAL.

Το κέρδος της μετατροπής είναι η απεικόνιση χωρίς τις ενοχλητικές μπάρες και η αύξηση της ταχύτητας του game,όπως είναι δηλαδή σε NTSC κονσόλες.
Η διαδικασία είναι εύκολη.

Απαραίτητα υλικά/εργαλεία :

Κολλητήρι/κόλληση
Λεπτό καλώδιο (UTP/Kynar)
Θερμή Κόλλα
Διακόπτη SPDT
Κατσαβίδι σταυρό

Ξεκινάμε ξεβιδώνοντας τις 5 βίδες στο κάτω μέρος της κονσόλα,σηκώνουμε το καπάκι και αντικρίζουμε τον τεράστιο τσίγκο (ασπίδα παρεμβολών)






Ξεβιδώνουμε τις βίδες του,περιμετρικά.Προσοχή στην αριστερή-πάνω (πάνω από τον ρυθμιστή τάσης) δεν έχει το ίδιο βήμα/σπείρωμα με τις άλλες.

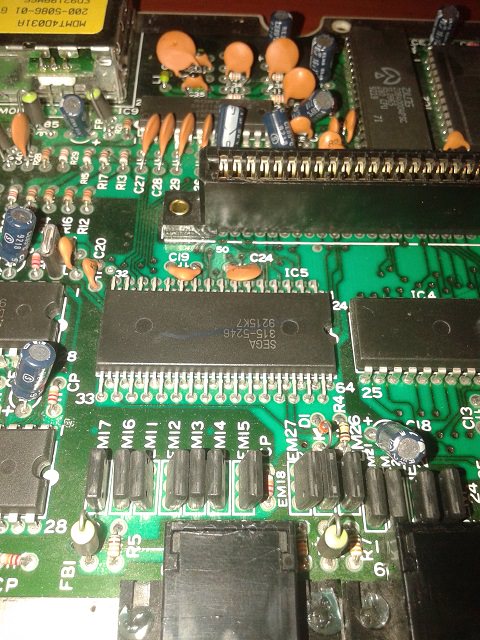

Εντοπίζουμε το 315-5246 chip (πάνω από τα βύσματα χειριστηρίων) και μετράμε ανάποδα,ξεκινώντας από το 64 pin,αναζητώντας το pin 57 (είναι μεγάλο)

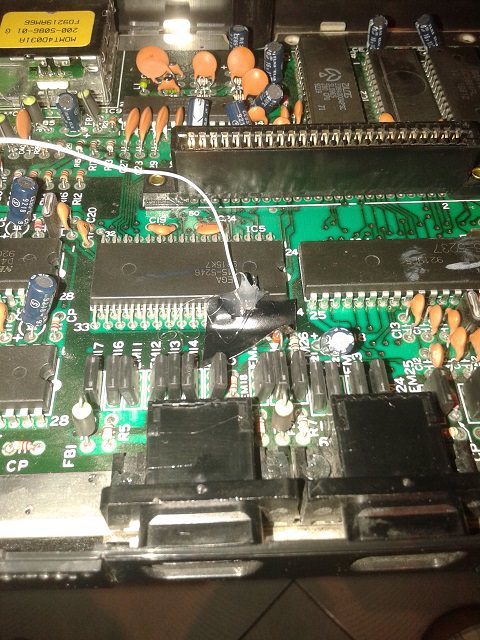

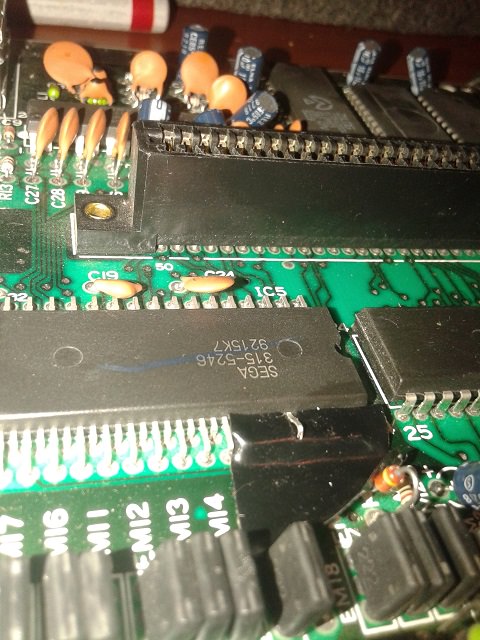

Ζεσταίνουμε την κόλληση που το συγκρατεί και το σηκώνουμε.Εναλλακτικά το κόβουμε (κανιβαλισμός) και κολλάμε ένα καλώδιο (pin 57)
Μονώνουμε τα υπόλοιπα pins.

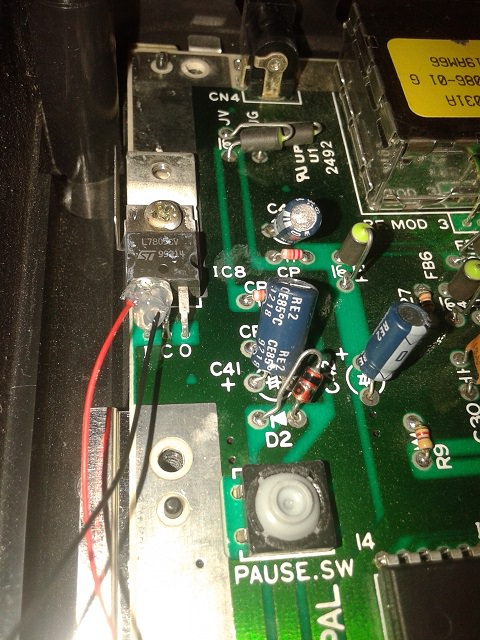

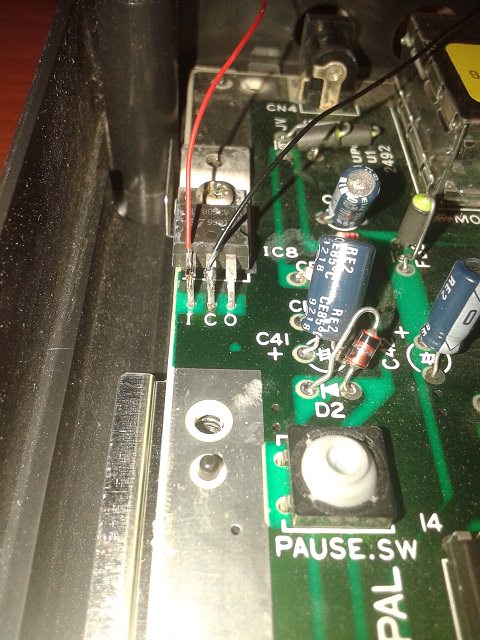

Εντοπίζουμε τον ρυθμιστή τάσης 7805 και κολλάμε ένα καλώδιο στο I και ένα στο G,εναλλακτικά μπορούμε να κολλήσουμε στο κάτω μέρος της MOBO αφού ξεβιδώσουμε τις βίδες του Cartridge Slot.



Ετοιμάζουμε τον διακόπτη κολλώντας το καλώδιο από το I στο ένα τερματικό.Στο μεσαίο pin το καλώδιο από το 57 και τέλος στο άλλο τερματικό το καλώδιο από το G.


Δοκιμάζουμε την επιτυχία του mod και προστατεύουμε τα κολλήματα με τη θερμη κολλα.




Επανατοποθετούμε τα εξαρτήματα και περιποιούμαστε με WD40 τα κινούμενα πλαστικά (καπάκι/διακόπτες)

Ενεργείται με δικη σας ευθύνη.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": geo1977, GeoAnas, aidivn

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • geo1977
  • Το Άβαταρ του/της geo1977
  • Retro Maniac
  • Retro Maniac
Περισσότερα
24/08/2014 03:27 #22216 από geo1977
Απαντήθηκε από geo1977 στο θέμα Master System 2 Sega 50/60Hz mod
Nεκτάριε φανταστική δουλειά μπράβο!!!! :cheer:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
24/08/2014 08:22 #22220 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Master System 2 Sega 50/60Hz mod
Μπράβο Νεκτάριε...ζωγραφίζεις !

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
24/08/2014 11:48 - 24/08/2014 12:11 #22225 από glaros
Απαντήθηκε από glaros στο θέμα Master System 2 Sega 50/60Hz mod
Update

Προβληματισμός !
:wait:
Γιατί να "ψήνουμε" το 5246 με 10V ?

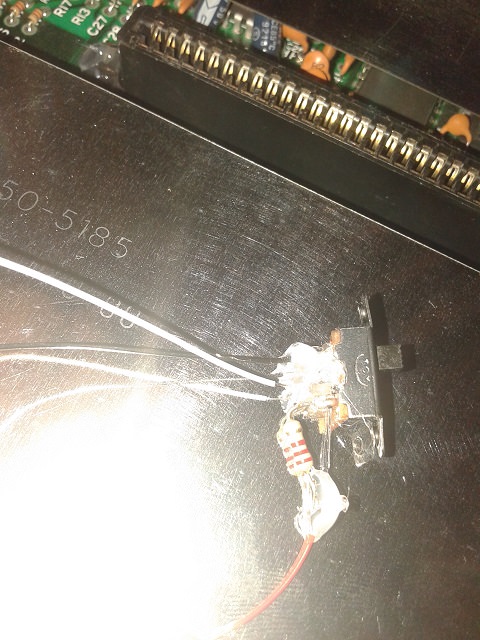

Προσάρμοσα μια αντίσταση 2.2K Ω στο καλώδιο Ι για να "πέσουν" τα V και το αποτέλεσμα είναι το ίδιο,θεωρώ ότι είναι πιο ασφαλές και δεν θα υπάρχουν "παγώματα" της κονσόλας.




Ενεργείται με δικη σας ευθύνη.

Η κονσόλα "φωνάζει" για AV mod γιατί το RF είναι άθλιο. :banghead:

Ευχαριστώ για τα σχόλια σας.Βασικά χομπίστας/ερασιτέχνης είμαι,μην υπερβάλλετε.
:pinch:
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
24/08/2014 12:53 #22231 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Master System 2 Sega 50/60Hz mod
Ωραιος Νεκταριε!!!Θελουμε κι'αλλα!!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
24/08/2014 14:33 #22241 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Master System 2 Sega 50/60Hz mod

glaros έγραψε: Βασικά χομπίστας/ερασιτέχνης είμαι,μην υπερβάλλετε.[/color] :pinch:


Γιατί εμείς τι είμαστε ?? :P

ΆΞιος !!
