19/09/2014 00:32 - 19/09/2014 18:17 #22820 από glaros
Color TV Game 15 Nintendo - AV mod δημιουργήθηκε από glaros

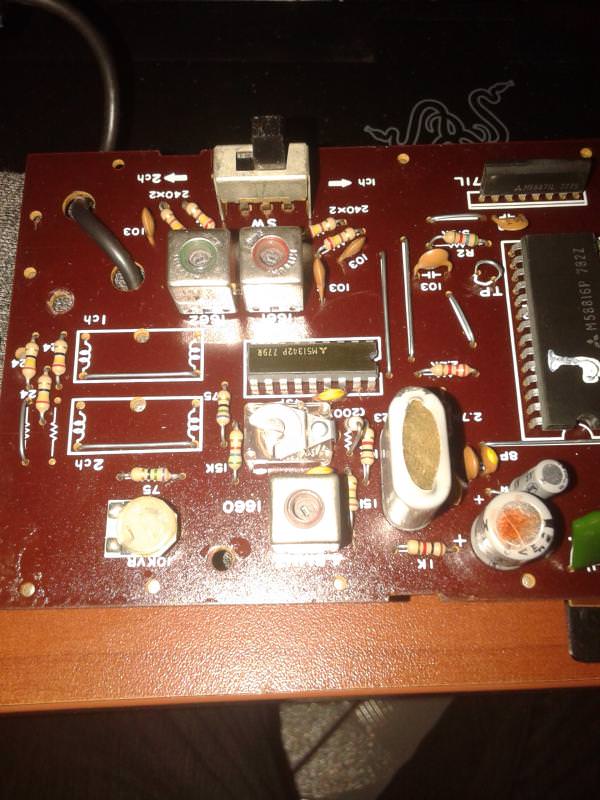

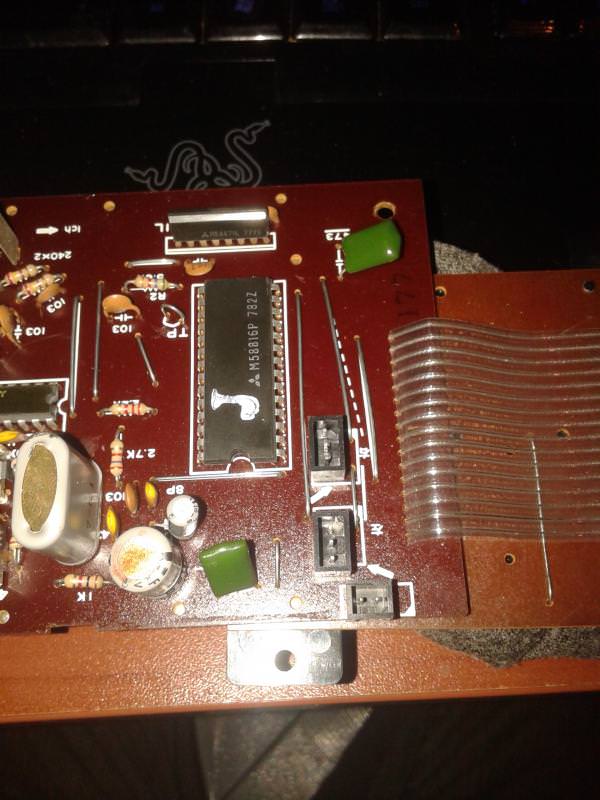

Δοκίμασα να συνδέσω το σύστημα σε TV (crt-lcd) και δεν κατάφερα να συγχρονίσω το κανάλι,σε συνεργασία με το Jim έκανα mod για να πάρω video σήμα από το ic της κονσόλας,δυστυχώς δεν είχαμε θετικά αποτελέσματα,πιθανό να μην έχει video σήμα αλλά μόνο rf.








Η κονσόλα "βγάζει" ntsc-j rf και σκέφτηκα μήπως με αυτόν τον αντάπτορα κάνουμε δουλειά.



Αν κάποιος έχει περισσότερες πληροφορίες,θα βοηθούσε στο να έχουμε την καλύτερη δυνατή εικόνα για μια από τις πρώτες Video-game κονσόλες της Nintendo.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
19/09/2014 21:58 - 19/09/2014 22:55 #22845 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Color TV Game 15 Nintendo - AV mod

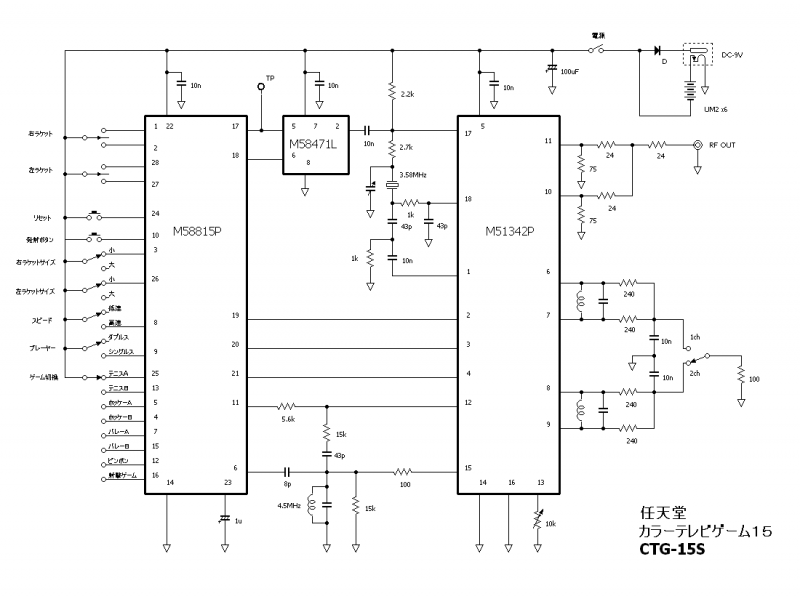

Λοιπον Νεκταριε ακου να δεις τι παιζει:Το mitsubishi M51342P ειναι το tv modulator της κονσολας.
Στα pins 2,3,4,12 δεχεται εισοδο σηματος video(οχι ομως composite) απο το mitsubishi M58815P δες εδω:

https://www.flickr.com/photos/126035230@N04/15290041365/
Υποτιθεται οτι το video που βλεπεις παραπανω ειναι μαλλον το luma (Y) ,το Β-Υ ειναι πιθανως το Pb και το R-Y ειναι το Pr...μπορεις λοπον να δοκιμασεις σε μια τηλεοραση που εχει εισοδους Υ-Pb-Pr να δωσεις το σημα απο τα ποδαρακια 2,4 και 12 του M51342P .
Μπορεις επισης να δοκιμασεις σε τηλεοραση multi system να ψαξεις στο καναλι 15,16 για σημα .Δοκιμασε επισης με tv tuner για υπολογιστη-βαλε το στο Ntsc-j και αστο να ψαξει.
Το adapter που εχεις βαλει δεν νομιζω οτι θα βοηθησει καπου
Μερικα links
1
2
3
4
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
20/09/2014 12:58 #22847 από glaros
Απαντήθηκε από glaros στο θέμα Color TV Game 15 Nintendo - AV mod
Σύνδεση σε TV kai PC tuner έχω δοκιμάσει και στα κανάλια 1-2-3-13-14-15-16,το μόνο ενθαρρυντικό είναι αυτό που λες με το component video.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
20/09/2014 18:12 #22852 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Color TV Game 15 Nintendo - AV mod
Πρέπει να δοκιμαστεί με την πλακετίτσα μου,
Y(B-Y)(R-Y) to RGB που έχω έτοιμη!
Φερ' το αύριο στο καφέ να το πάρω.

zxjim.blogspot.gr/2013/01/yb-yr-y-to-rgb.html

ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": angel_grig

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
20/09/2014 22:04 #22857 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Color TV Game 15 Nintendo - AV mod

zx_jim έγραψε: Πρέπει να δοκιμαστεί με την πλακετίτσα μου,
Y(B-Y)(R-Y) to RGB που έχω έτοιμη!
Φερ' το αύριο στο καφέ να το πάρω.

zxjim.blogspot.gr/2013/01/yb-yr-y-to-rgb.html

ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]


Mπραβο βρε Δημητρη..εψαχνα χτες ολο το ιντερνετ να βρω το κυκλωμα και τελικα ηταν στην σελιδα σου....βαρεστε ελευθερα... :bash: :bash: :bash:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
21/09/2014 05:38 #22858 από glaros
Απαντήθηκε από glaros στο θέμα Color TV Game 15 Nintendo - AV mod

zx_jim έγραψε: ...Φερ' το αύριο στο καφέ να το πάρω.

ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]


Για σένα χαλάλι σου.
:bow:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
21/09/2014 15:02 #22859 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Color TV Game 15 Nintendo - AV mod
Γρηγόρη το κύκλωμα αυτό, είναι τροποποίηση του θεωρητικού κυκλώματος από εμένα,
για να είναι πιο εύκολο στην κατασκευή.

Απουσιάζουν τα ολοκληρωμένα που βάζουν συνήθως... και γι' αυτό έχει ροοστάτες,
μόλις το φτιάξεις θέλει ρύθμιση για την σωστή απόδοση των χρωμάτων αλλά έχει το πλεονέκτημα
ότι δουλεύει με όλα τα μηχανήματα! :cheer:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, angel_grig, glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
22/09/2014 17:15 - 22/09/2014 17:15 #22885 από glaros
Απαντήθηκε από glaros στο θέμα Color TV Game 15 Nintendo - AV mod
Pong+Scart RGB = :tease2: :bash: :dance2:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • angel_grig
  • Το Άβαταρ του/της angel_grig
  • Retro Maniac
  • Retro Maniac
Περισσότερα
22/09/2014 21:32 #22892 από angel_grig
Απαντήθηκε από angel_grig στο θέμα Color TV Game 15 Nintendo - AV mod

glaros έγραψε: Pong+Scart RGB = :tease2: :bash: :dance2:


Ti εγινε?επαιξε???

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
22/09/2014 22:50 #22895 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Color TV Game 15 Nintendo - AV mod
Ακόμα στην σακούλα είναι.... :redface:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
22/09/2014 22:54 #22896 από glaros
Απαντήθηκε από glaros στο θέμα Color TV Game 15 Nintendo - AV mod
Απλά το φαντάστηκα και είναι overkill.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
06/10/2014 10:09 #23266 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Color TV Game 15 Nintendo - AV mod
Ζητώ συγνώμη από τον φίλο Νεκτάριο!
Λόγω φόρτου εργασίας και επειδή αυτή η εργασία απαιτεί "καθαρό" μυαλό,
(ποιος το έχασε για να το βρω εγώ, αλλά τέλος πάντων... :) )
δεν το έχω κοιτάξει ακόμα! :blush:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • spyros.s
  • Το Άβαταρ του/της spyros.s
  • Retro Expert
  • Retro Expert
Περισσότερα
06/10/2014 16:51 #23272 από spyros.s
Απαντήθηκε από spyros.s στο θέμα Color TV Game 15 Nintendo - AV mod

zx_jim έγραψε: (ποιος το έχασε για να το βρω εγώ, αλλά τέλος πάντων... :) )

Καλά εγώ που περιμένω να γίνω μπαμπάς το έχω χάσει (αυτό το λίγο που είχα... :blush: ), εσύ γιατί το έχασες ρε Δημήτρη;
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": zx_jim

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
06/10/2014 17:04 - 06/10/2014 17:05 #23273 από glaros
Απαντήθηκε από glaros στο θέμα Color TV Game 15 Nintendo - AV mod
Για έναν περίεργο λόγο...δεν μπορώ να "μεταφράσω" τα ηλεκτρονικά σχέδια,αλλιώς θα έφτιαχνα μονος μου τον ενισχυτή,όταν βλέπω πολλές γραμμές,πυκνωτές και τzιμπράγκαλα βραχυκυκλώνει το μυαλό μου.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
06/10/2014 22:17 #23306 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Color TV Game 15 Nintendo - AV mod
Δεν είναι ενισχυτής, είναι μετατροπέας.
Μη σε απασχολεί το μαστόρεμα.... ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
