Topic-icon Atari - 2600 Jr - AV mod

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
26/09/2014 02:01 - 28/09/2014 13:26 #22970 από glaros
Atari - 2600 Jr - AV mod δημιουργήθηκε από glaros
:joystick:
Τροποποίηση οπτικό-ακουστικού σήματος από RF σε ΑV-Composite. CX2600 Jr NTSC

Δυστυχώς το Rf σήμα είναι το χειρότερο σε ποιότητα,πλέον δεν είναι συμβατό με τις σύγχρονες TV,αφού λοιπόν μας προσφέρει ζωντανά/καθαρά χρώματα και ήχο,είναι και άμεσο στην σύνδεση/ρύθμιση γιατί να μην το κάνουμε...?

Υλικά/εργαλεία :

Κολλητήρι/κολλήσει
Κατσαβίδι σταυρό
Mυτοτσιμπιδο πλακέ
Καλώδιο UTP/IDE
Βύσματα RCA για σασί
Δράπανο/τρυπάνι



Αντίσταση 22 Ω
Δυο Ποτενσιόμετρα 1K Ω

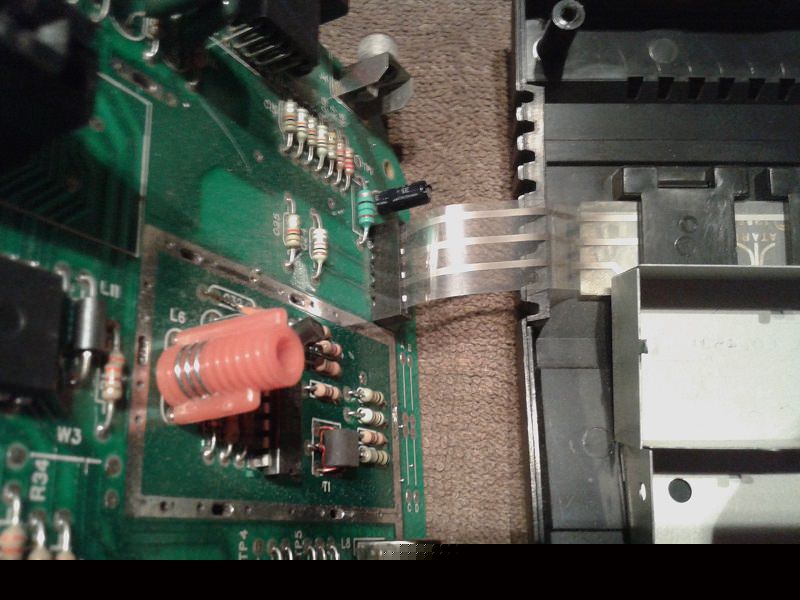

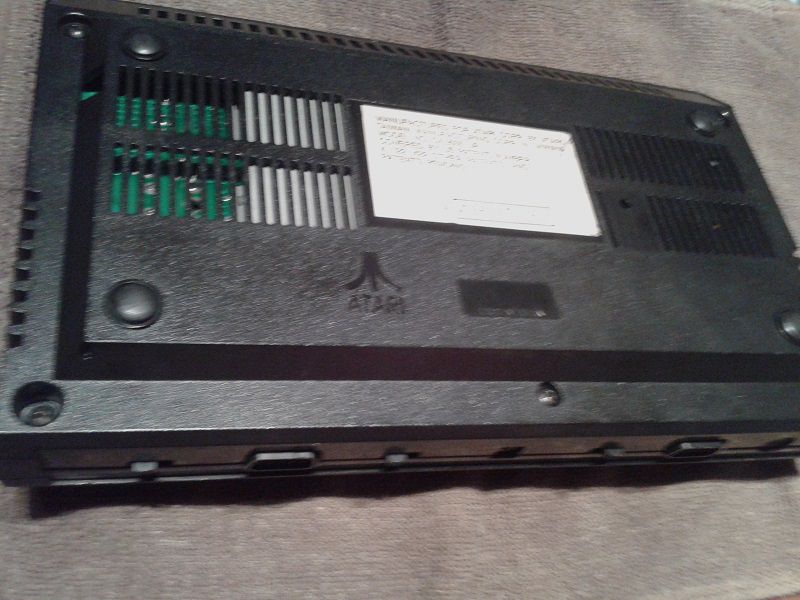

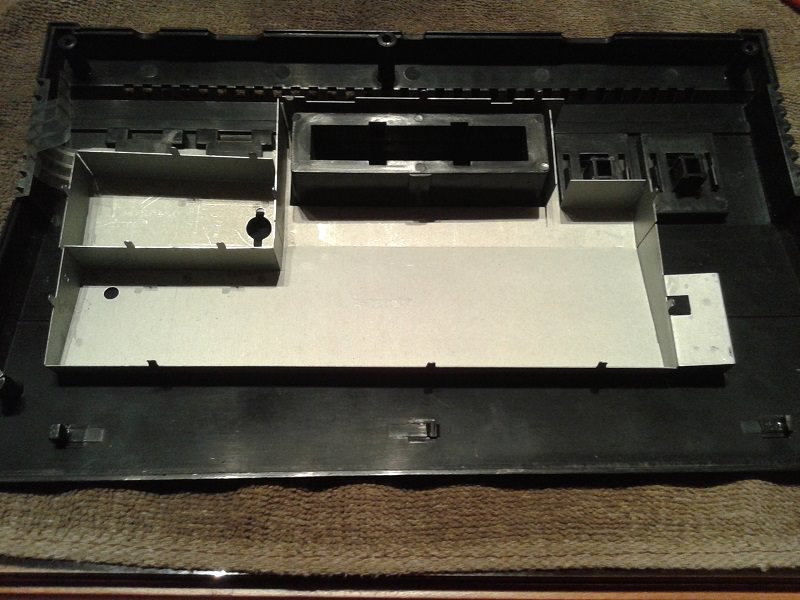

Ξεκινάμε ξεβιδώνοντας τις βίδες στην κάτω πλευρά της Jr κονσόλας,σηκώνουμε προσεκτικά το κάλυμμα και τραβάμε την διαφανή καλώδιο-ταινία,εντοπίζουμε περιμετρικά της μεταλλικής θωράκισης (από παράσιτα) τα "αυτάκια" που την ασφαλίζουν και τα ισιώνουμε για να περάσουν από τις σχισμές,αφαιρούμε τους "τσίγκους"

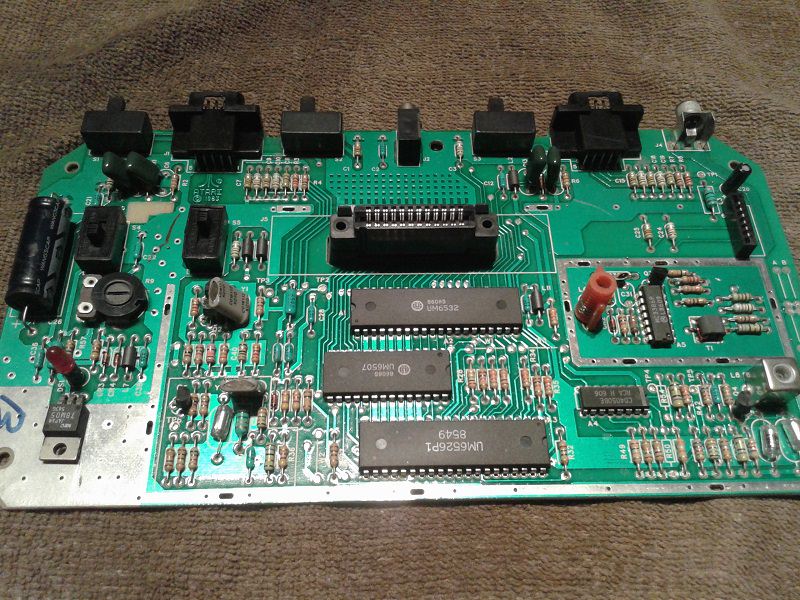

Η Stella μας αποκαλύπτει τα κάλλη της.
ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]

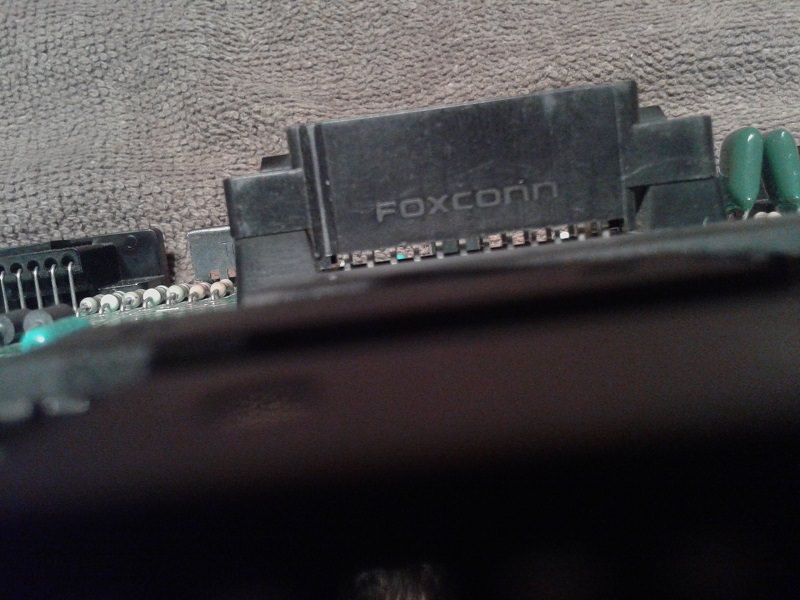

...που το έχω ξαναδεί αυτό το brand ?

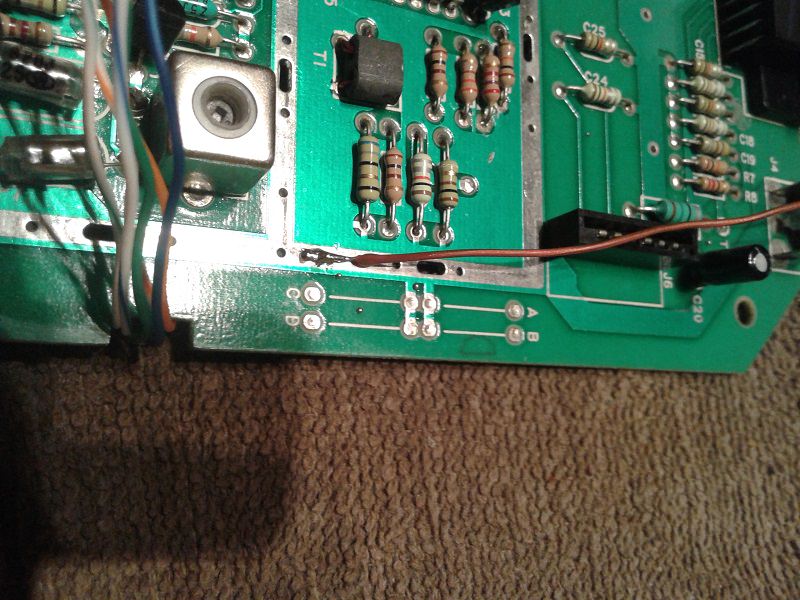

Στην κάτω δεξιά πλευρά της πλακέτας εντοπίζουμε το CD4050 chip,δεξιά του θα θα κολλήσουμε στην αντίσταση της τρίτης θέσεις ένα καλώδιο στο κάτω πόδι της,το ονομάζουμε C.
Λίγο πιο δεξιά υπάρχει ένας πυκνωτής (?) χρώματος θαλασσί,πάλι θα κολλήσουμε στο κάτω πόδι του ένα καλώδιο,είναι του ήχου (RCA άσπρο ή κόκκινο)

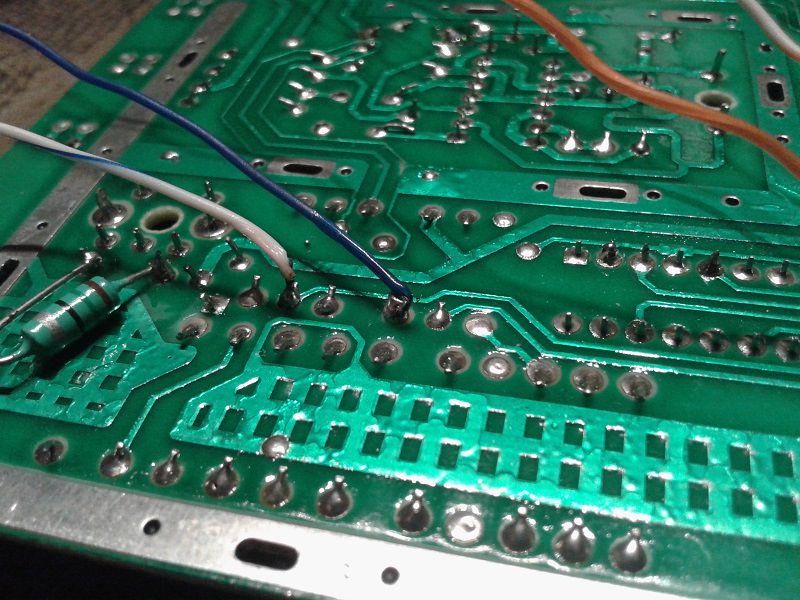

Προτίμησα να κολλήσω από την κάτω πλευρά της μητρικής για να είναι πιο τακτοποιημένα όλα τα καλώδια.



Συνεχίζουμε ψάχνοντας το TIA chip,αναλόγως το Revision και το αν είναι PAL/NTSC οι μητρικές έχουν αλλού-γιαλού τα υλικά τους.

Το TIA/Stella chip θα το βρούμε και με τον κωδικό 6526 ή 6525.

Στην μια πλευρά υπάρχει μια χαρακτηριστική τελιτσα ή και ένα 'δάγκωμα",από εκεί αρχίζει η μέτρηση των pins (όπως σε όλα τα chips)

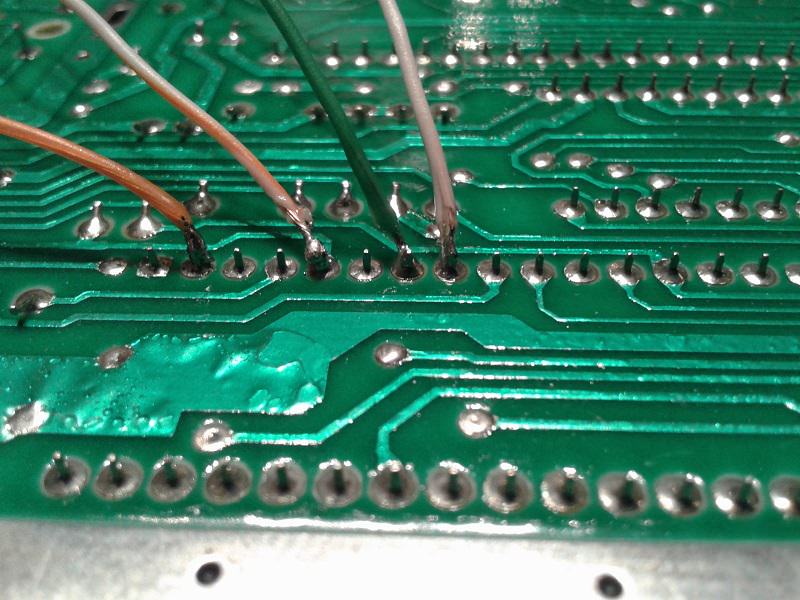

Ξεκινάμε κολλώντας από ένα καλώδιο στα pins 2. 5. 7. 8. ,πάλι επέλεξα να κολλήσω από την κάτω πλευρά της μητρικής για να μην ταλαιπωρήσουμε τα pins (έχουν τα χρονάκια τους)




Στην άλλη άκρη του καλωδίου από το pin 5. κολλάμε το ένα ποτενσιόμετρο και στου 8. το δεύτερο ποτενσιόμετρο.

Στην άκρη του 7. την 22 Ω αντίσταση.


Ενώνουμε όλες τις επεκτάσεις από τα 2.5.7.8. και C σε ένα καλώδιο όπου θα κολληθεί στο κέντρο του βύσματος Video RCA (κίτρινο/μαύρο),το καλώδιο από το Audio στο αντίστοιχο του RCA (κόκκινο/άσπρο)
Μην ξεχάσετε την απαραίτητη γείωση για κάθε RCA βύσμα,μπορούμε να την “πάρουμε” από το ασημένιο περίγραμμα.




Πριν οριστικοποιήσω το mod έκανα μια δοκιμή σε protoboard,το σήμα ήταν καμπάνα,χρειάστηκε να κάνω μια μικρο-ρύθμιση στο ποτενσιόμετρο της μητρικής που είναι στην αριστερή πλευρά,κάτω από τον διακόπτη on/off.



Bonus !

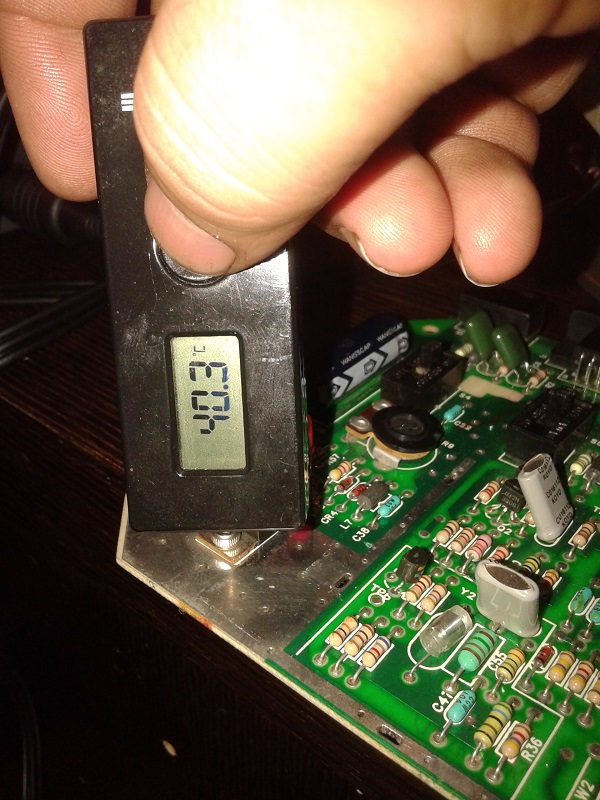

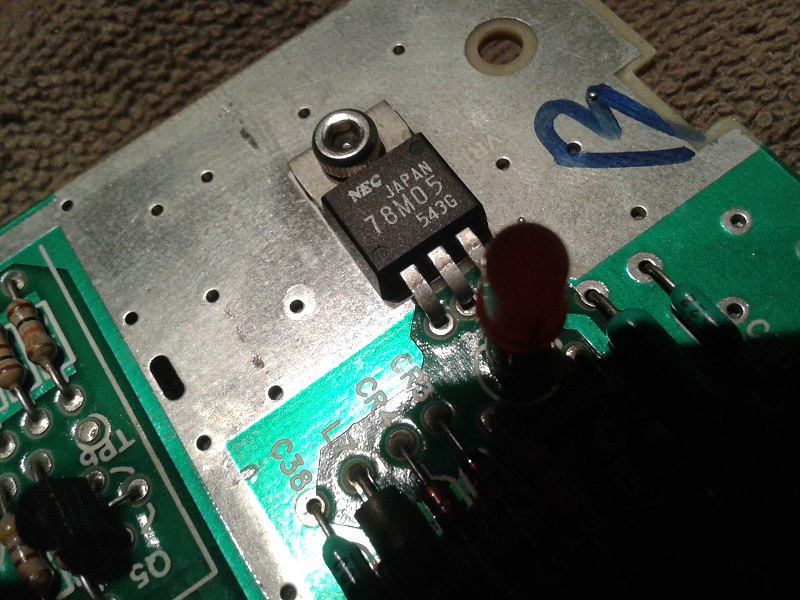

Σταθεροποίηση του ρυθμιστή τάσης με βίδα,είναι αρκετά ζεστός και ευτυχώς ο τσίγκος βοηθά λίγο στο να διαχέεται η θερμότητα.







Χρήσιμο θα βρείτε το stencil για τα βύσματα στο αντίστοιχο θέμα.

Πριν ξανά-τοποθετήσετε τα καλύμματα,περιποιηθείτε τα πλαστικά κινούμενα σημεία με WD40






Ενεργείται με δική σας ευθύνη.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, VincentGR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
26/09/2014 22:23 - 26/09/2014 22:50 #22987 από glaros
Απαντήθηκε από glaros στο θέμα Atari - 2600 Jr - AV mod

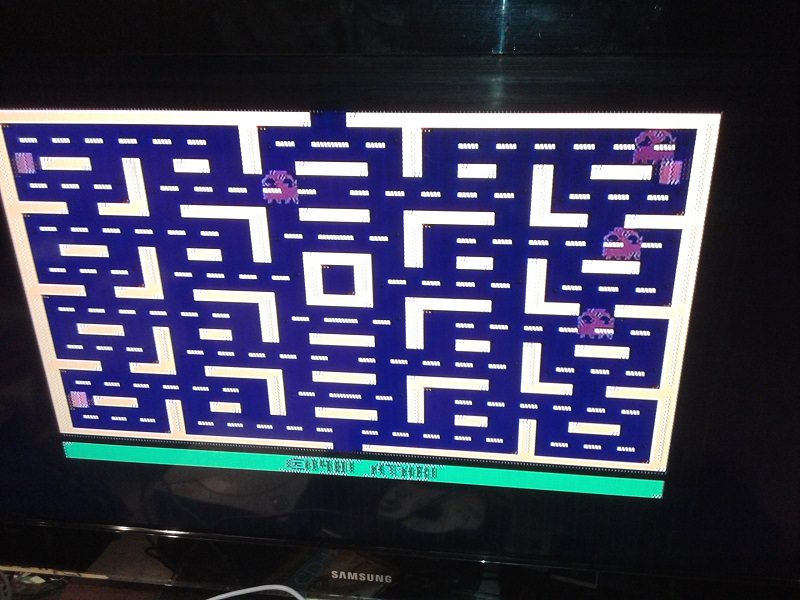

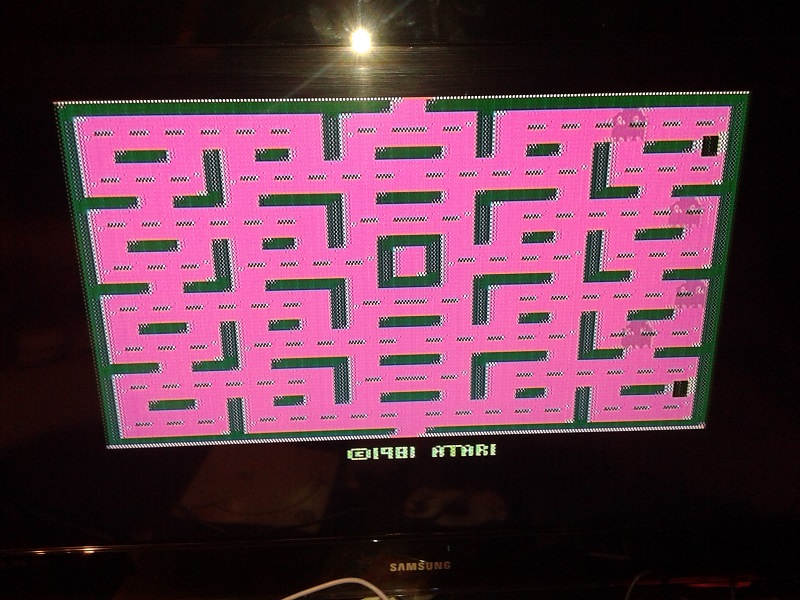

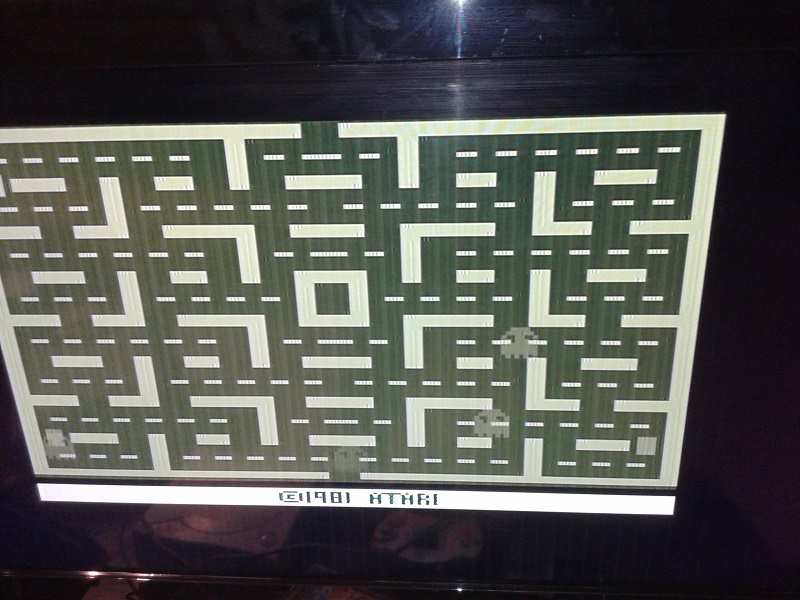

Μερικές εικόνες,μετά την ρύθμιση,σε LCD TV.

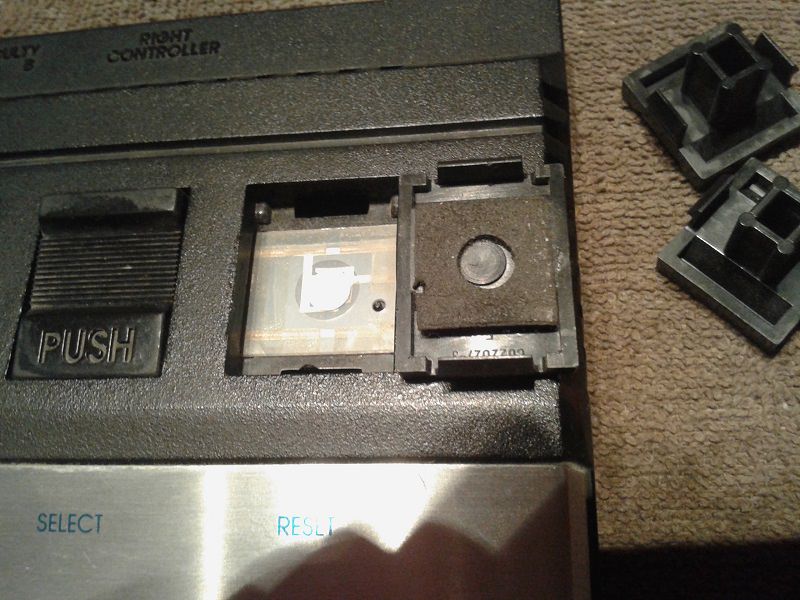

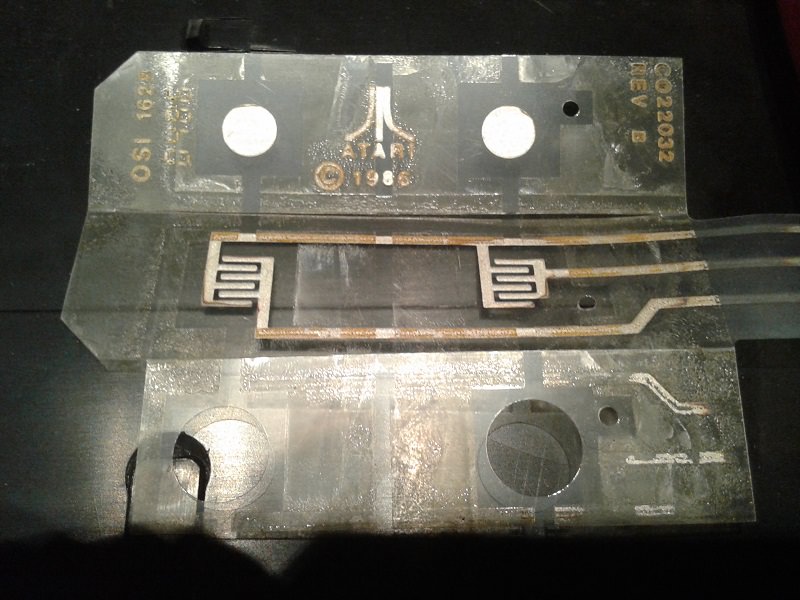

Ταλαιπωρημένη μεμβράνη Start/Select

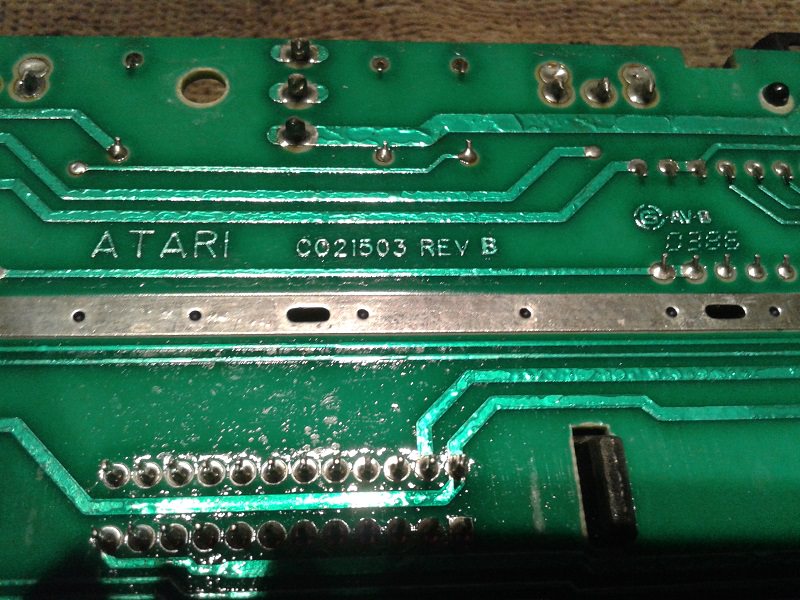

Λεπτομέρειες από τη mobo





Μητρική του 83 και το σύστημα στα ράφια το 86 ?
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, amiga500fan, jimn

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
14/10/2014 00:26 - 14/10/2014 00:27 #23567 από glaros
Απαντήθηκε από glaros στο θέμα Atari - 2600 Jr - AV mod
Μερικές φωτογραφίες ολοκληρώνοντας το mod.

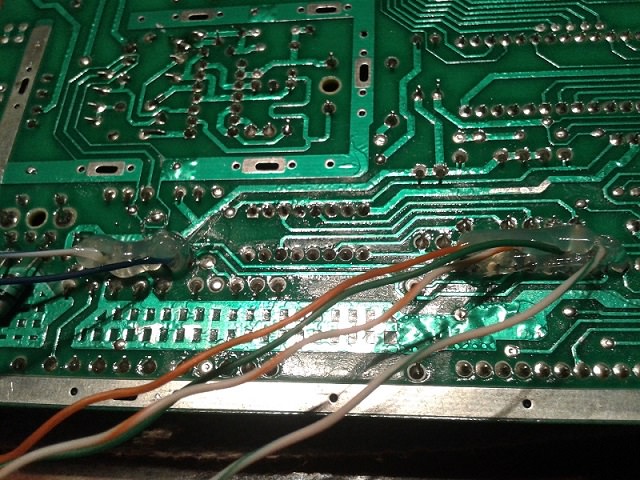

Θερμή κόλλα στα pins.
Τα καλώδια να έχουν αρκετό μήκος για να σηκωθεί το καπάκι αν χρειαστεί.

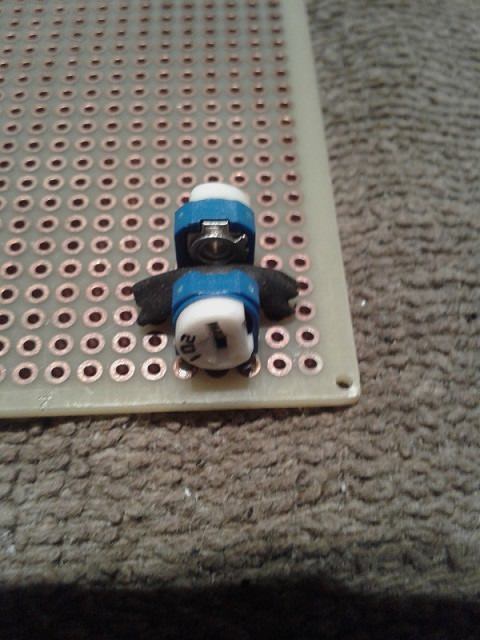

Προετοιμασία των υλικών σε protoboard.

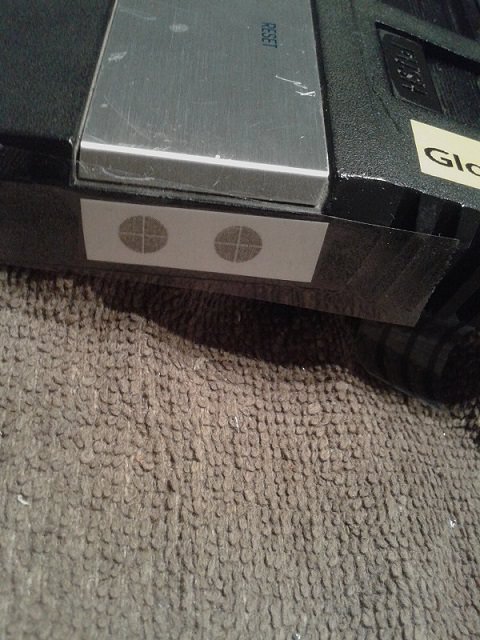

RCA stencil,για το τρύπημα. (Φ6mm)

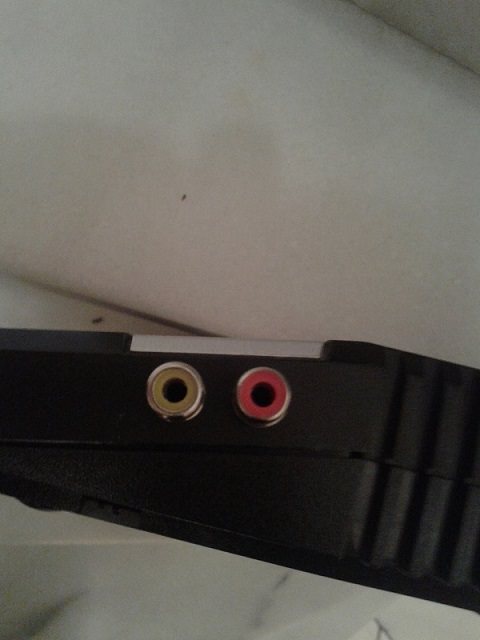

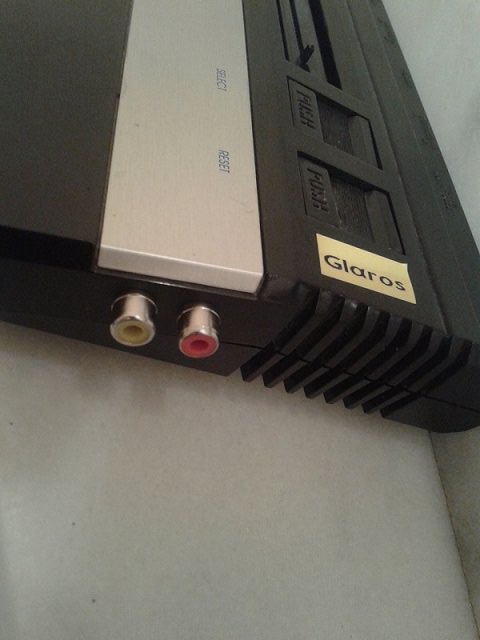

Τα βύσματα σε βολική θέση.





Συνημμένα:
