30/09/2014 01:24 - 01/10/2014 01:08 #23071 από glaros
Nintendo Ultra N64 PAL S-Video mod δημιουργήθηκε από glaros
Προσθήκη/αναβάθμιση video σήματος.

Αφού είναι δύσκολο (αλλα όχι ακατόρθωτο) να πάρουμε σήμα RGB από Pal Ν64,εκτός αν είναι Γαλλικό,θα δοκιμάσουμε την άλλη οδό,του S-Video.

Υπάρχουν αρκετοί ενισχυτές video αλλα το S-Video mod είναι εύκολο και οικονομικό.

Υλικά/Εργαλεία

Κολλητήρι/κόλληση
Καλώδιο EIDE
Κατσαβίδι σταυρο
Gamebit "κατσαβίδι"
Βύσμα S-video
Βύσμα (x3) RCA Άσπρο-Κόκκινο-Κίτρινο
Αντίσταση (x3) 75 Ω
Πυκνωτής (2) 220uF
Πυκνωτής 68nF

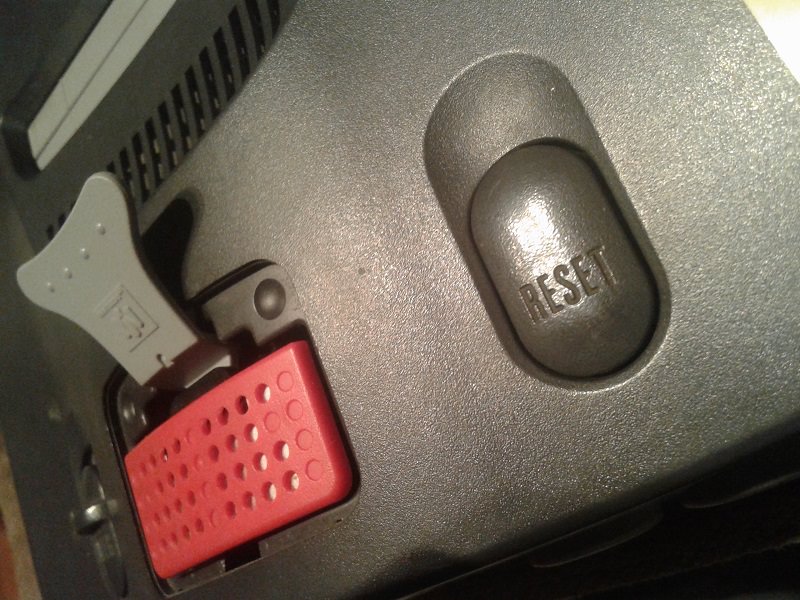

Αρχίζουμε…πριν ανοίξουμε τα καπάκια αφαιρούμε την μνήμη με τον εξολκεα ή με ένα κατσαβίδι ή πλαστικό μοχλό αργά και σταθερά

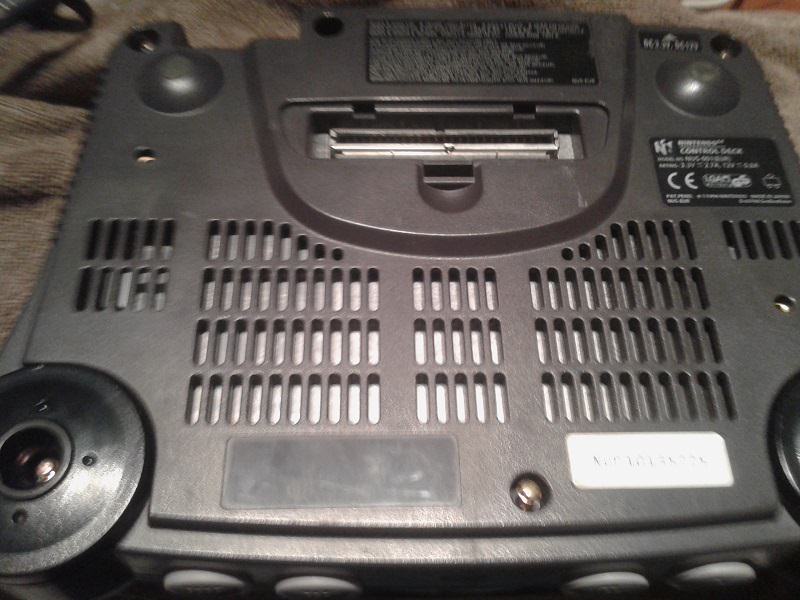

Ξεβιδώνουμε τις gamebit βίδες στην κάτω πλευρά.Για να μην ψάχνουμε μετά από που είναι η κάθε βίδα τις σημαδεύουμε με μαρκαδόρο (διαφορα χρώματα)

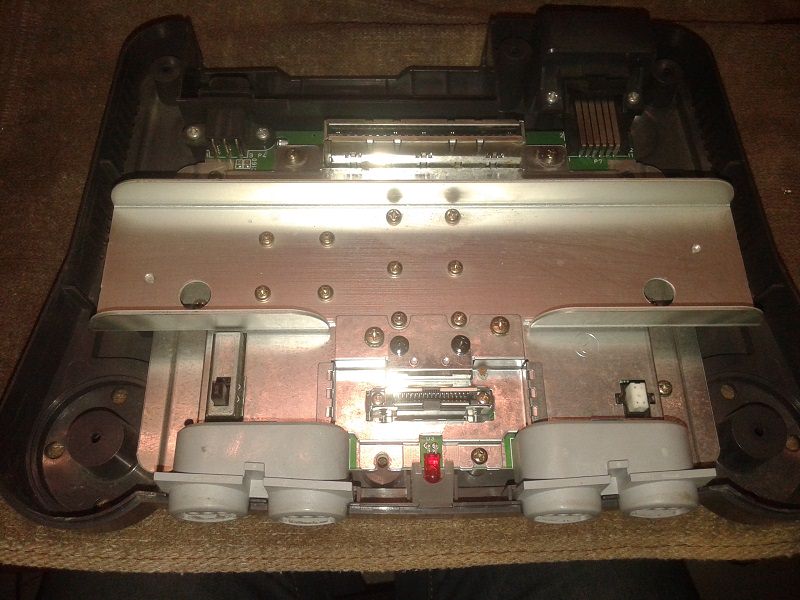

Αντικρίζουμε ένα σορό μέταλλα,το μεγάλο οριζόντιο αλουμινένιο είναι η ψήκτρα για τους επεξεργαστές/μνήμες,από κάτω του ο τσίγκος για τις παρεμβολές,ξεβιδώνουμε όλες τις βίδες,επίσης του Jumper/Expansion Pak slot και του cartridge slot

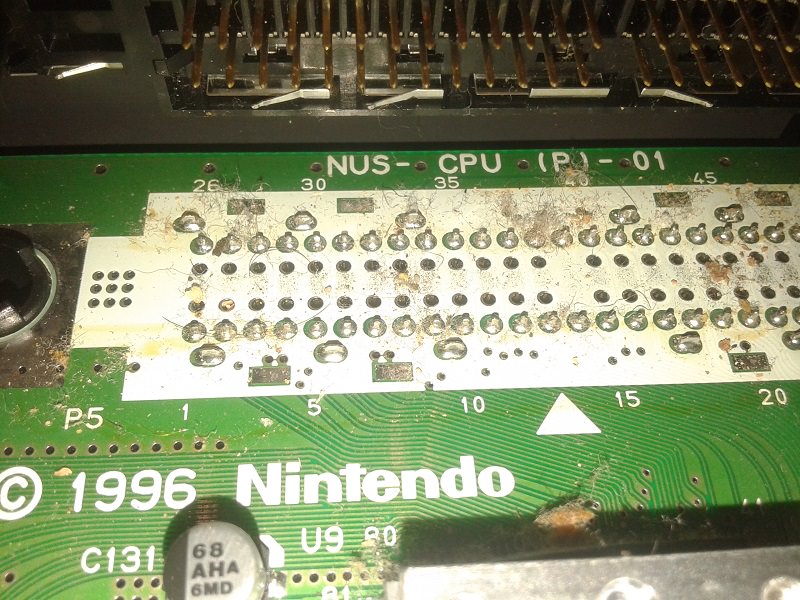

Αποκάλυψη ! Το cartridge slot έκρυβε από κάτω του σκόνη/χνούδια.

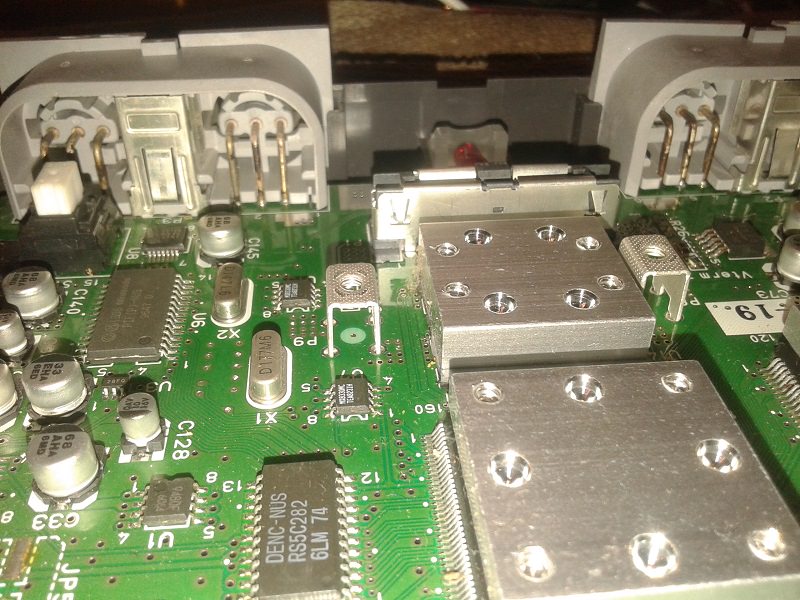

Λεπτομέρεια της mobo και ο μη συμβατός,με RGB,κωδικοποιητής video DENC-NUS

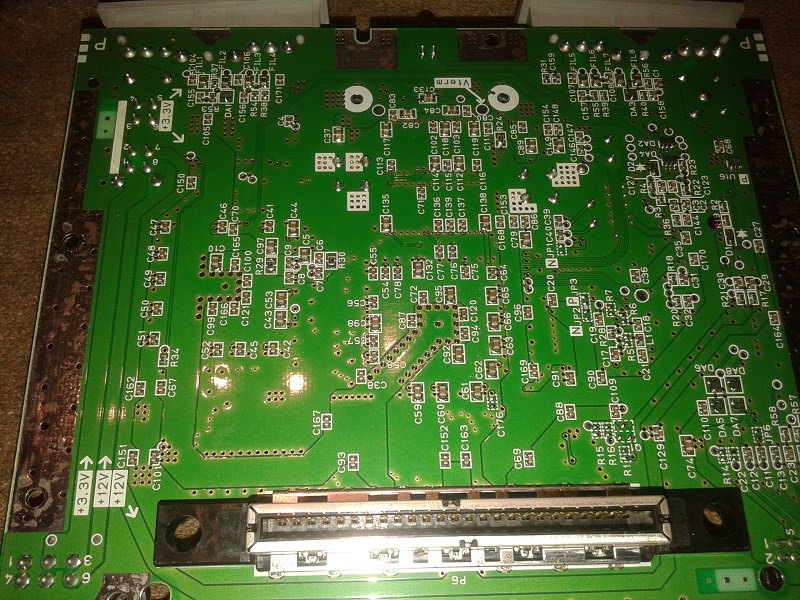

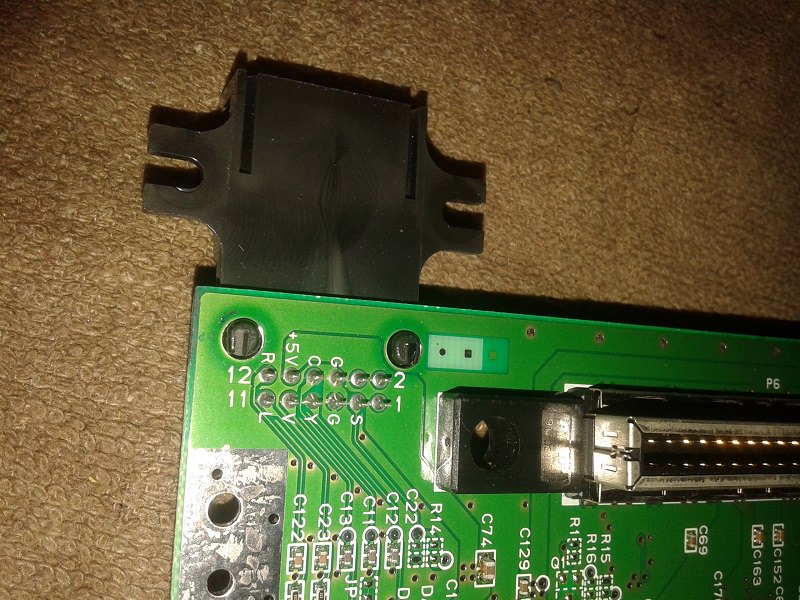

Αναποδογυρίζοντας την mobo,εντοπίζουμε τα pins του Multi ΑV. Τα ζυγά νούμερα πάνω και τα μονά κάτω




G = Γείωση 6 pin-5 pin
C = Chroma 8 pin
Y = Luma pin 7
R = Δεξί Audio κόκκινο pin 12
L = Αριστερό Audio άσπρο pin 11
V = Composite Video κίτρινο pin 9




Ενεργείτε με δική σας ευθύνη.


Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, angel_grig, chdlee, chriskgnr, fanny, borellus

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
02/10/2014 23:14 - 12/10/2014 11:36 #23170 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod

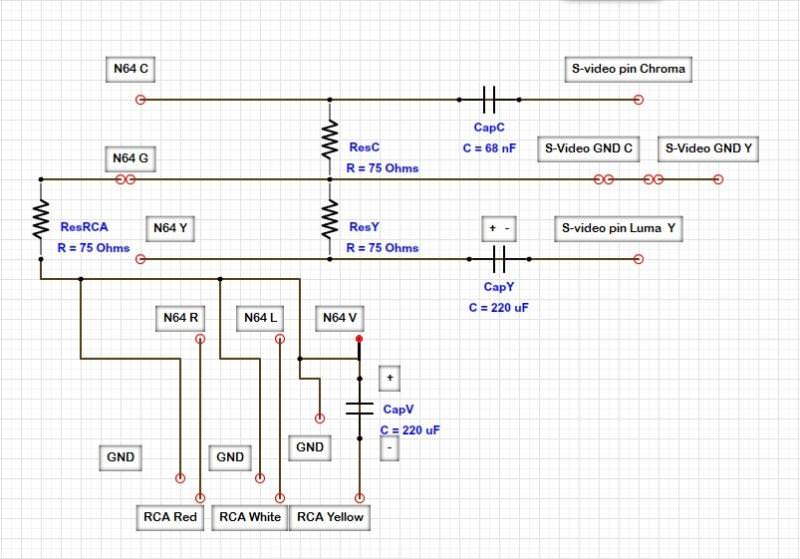

Προετοιμάζουμε τα καλώδια.

Στο C κολλάμε το ένα pin του 68nF και το άλλο pin στο αντίστοιχο pin του S-video βύσματος.

Στο Y κολλάμε το "+" του 220uF και το "-" στο pin Y του Σ-video βύσματος.

Στο G τις 75Ω,μια για το C και η άλλη στο Y και αντίστοιχα στα pins γείωσις του S-video βύσματος.

Φυσικά θέλουμε και ήχο.

Καλώδιο R στο κόκκινο RCA και L στο άσπρο.

Αν θέλουμε συνδέουμε το V στο κίτρινο για να έχουμε και composite video με τον άλλο 220uF,το "-" προς το RCA και πριν το "+" το ένα pin της 75Ω

Μην ξεχάσετε τις απαραίτητες γείωσης στα RCA βύσματα.

Μια επιλογή είναι να κολληθεί βύσμα S-video στο πλάι της κονσόλας ή αλλιώς να βγαίνει μόνιμο καλώδιο.








Composite video

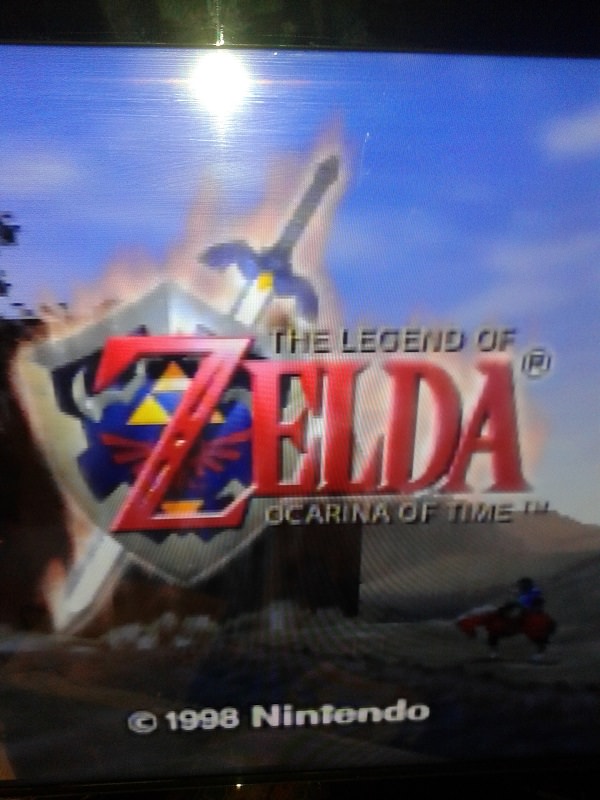

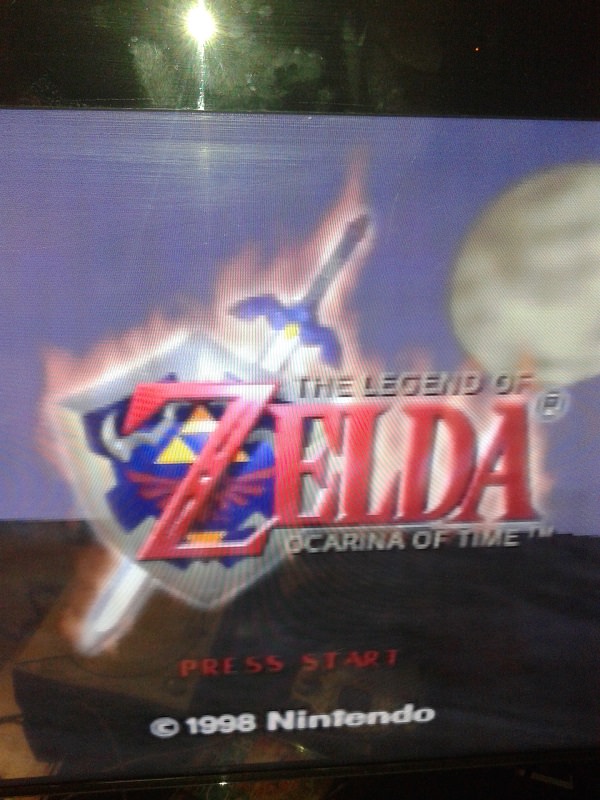

S-Video





Τα χρώματα είναι "ζωντανά" και η εικόνα γενικά πιο καθαρή,αξίζει η ενίσχυση/αναβάθμιση video σήματος και τα games πλέον φαίνονται καλύτερα.

Ενεργείτε με δική σας ευθύνη.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, aidivn, fanny, borellus

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • borellus
  • Το Άβαταρ του/της borellus
  • Retro User
  • Retro User
Περισσότερα
02/10/2014 23:49 #23175 από borellus
Απαντήθηκε από borellus στο θέμα Nintendo Ultra N64 PAL S-Video mod
Και όλα αυτά επειδή η Nintendo για κάποιο λόγο απέκλεισε το RGB scart και επίσης δεν κυκλοφόρησε official S-VIDEO καλώδιο!

Απίστευτα πράγματα! :crazy:

Καλά θέλει όρεξη και εμπειρία το μοντάρισμα.. αλλιώς κλασσικό composite σήμα..

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
03/10/2014 00:42 - 03/10/2014 01:36 #23180 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod
Τα mods που κάνω είναι από αρχάριο (εμενα),προσπαθώ να μεταδώσω,ότι δεν είναι τελικά "τόσο" δύσκολο

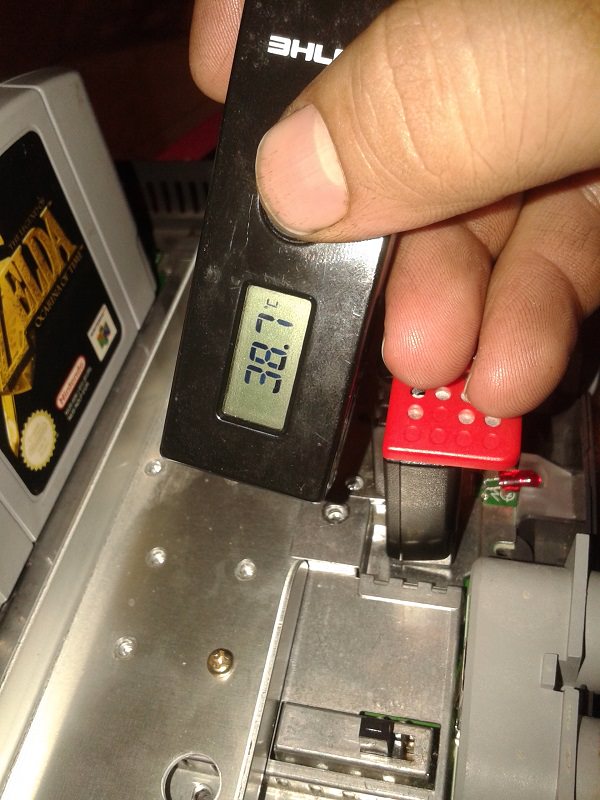

Θερμοκρασία ψήκτρας.

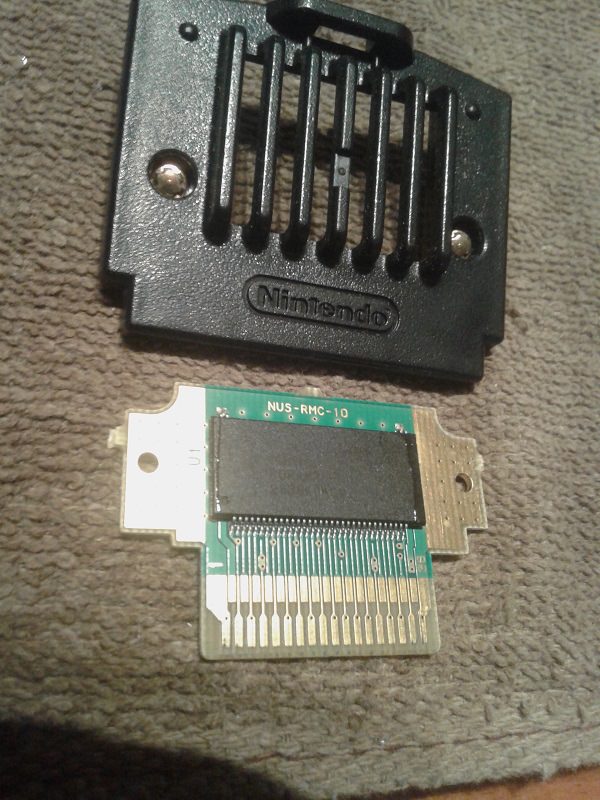

Μνήμη Rambus Expansion Pack






Περιποιηθείτε τα κινούμενα πλαστικά με WD40

Ενεργείτε με δική σας ευθύνη.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, chriskgnr, fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • borellus
  • Το Άβαταρ του/της borellus
  • Retro User
  • Retro User
Περισσότερα
10/10/2014 22:07 #23434 από borellus
Απαντήθηκε από borellus στο θέμα Nintendo Ultra N64 PAL S-Video mod
Πάντα έχω το N64 συνδεδεμένο με παλιές τηλεοράσεις..

Σήμερα το σύνδεσα με το composite σε μια 32άρα LED.
Η αλήθεια είναι ότι ζαλίστηκα λίγο.. :P

Πρέπει να βρούμε λύση χωρίς μονταρίσματα να μην στραβωνόμαστε :P

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
11/10/2014 10:14 - 11/10/2014 10:18 #23449 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod
Για την περίπτωση σου...ένα καλώδιο που θα έχει το mod πάνω του,άρα δεν θα πειράξουμε κονσόλα.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • borellus
  • Το Άβαταρ του/της borellus
  • Retro User
  • Retro User
Περισσότερα
11/10/2014 12:48 #23453 από borellus
Απαντήθηκε από borellus στο θέμα Nintendo Ultra N64 PAL S-Video mod
Δεν νομίζω ότι υπάρχει σωτηρία..

Με λίγο ψάξιμο κατέληξα ότι όλα τα S Video καλώδια είναι χάλια εκτός από ένα.. ένα μωβ αμερικάνικο Monster.. το οποίο όμως δεν είναι φτηνό..

Επίσης είναι πολύ πιθανό η τηλεόραση να μην έχει υποδοχή S Video έτσι κι αλλιώς..

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
11/10/2014 13:06 #23454 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Nintendo Ultra N64 PAL S-Video mod
με καλωδιο Svideo και αν θυμαμαι καλα original της Nintendo, η εικονα του Ν64 ειχε πολυ αντιθεση. Ισως να εφταιγε και η τηλεοραση. Μια και το συζητατε, θα το ξαναδω με καλωδιο svideo και AV rca. :dry:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • borellus
  • Το Άβαταρ του/της borellus
  • Retro User
  • Retro User
Περισσότερα
11/10/2014 13:35 #23456 από borellus
Απαντήθηκε από borellus στο θέμα Nintendo Ultra N64 PAL S-Video mod

chriskgnr έγραψε: με καλωδιο Svideo και αν θυμαμαι καλα original της Nintendo


Δεν κυκλοφόρησε η Nintendo official S-Video καλώδιο.. επίσημα μόνο δυνατότητα RF και RCA σύνδεσης υπάρχει..

Γενικά όλα τα φτηνά S-Video καλώδια από διάφορες εταιρίες δεν προσφέρουν κάτι..

Ψάξε να δεις σε τι τιμές μπορείς να βρεις αυτό της Monster.. από αμερική είναι..ένα μωβ.
Είναι το μόνο καλό.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
11/10/2014 14:52 - 11/10/2014 14:53 #23457 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Nintendo Ultra N64 PAL S-Video mod

borellus έγραψε:

chriskgnr έγραψε: με καλωδιο Svideo και αν θυμαμαι καλα original της Nintendo


Δεν κυκλοφόρησε η Nintendo official S-Video καλώδιο.. επίσημα μόνο δυνατότητα RF και RCA σύνδεσης υπάρχει..

Γενικά όλα τα φτηνά S-Video καλώδια από διάφορες εταιρίες δεν προσφέρουν κάτι..

Ψάξε να δεις σε τι τιμές μπορείς να βρεις αυτό της Monster.. από αμερική είναι..ένα μωβ.
Είναι το μόνο καλό.


μόλις τελείωσα το τεστ. Οντως το svideo καλωδιο δεν ειναι της Nintendo, οπως και το AV καλωδιο που δοκιμασα. Το AV καλωδιο δειχνει πολυ καλυτερη εικονα, χωρις τα χρωματα και την αντιθεση να ειναι κορεσμενα.

EDIT: οι δοκιμες εγιναν σε crt 14αρα τηλεοραση.

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
11/10/2014 18:20 #23461 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod
Χρήστο,ίσος θυμάσαι πως έδειχνε το N64 στις LCD των εκθέσεων...χαλια,το ίδιο και στην δική μου 40in. σε 4:3 και 16:9

Με το mod βελτιώθηκε η εικόνα,η δοκιμη έγινε με μικρό καλώδιο που είχε μόνο την απλή μόνωση.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
11/10/2014 21:04 #23467 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Nintendo Ultra N64 PAL S-Video mod

glaros έγραψε: Χρήστο,ίσος θυμάσαι πως έδειχνε το N64 στις LCD των εκθέσεων...χαλια,το ίδιο και στην δική μου 40in. σε 4:3 και 16:9

Με το mod βελτιώθηκε η εικόνα,η δοκιμη έγινε με μικρό καλώδιο που είχε μόνο την απλή μόνωση.


αναφέρομαι στην ποιοτητα εικονας των κινεζικων καλωδιων που εχω και οχι στο modification. :)

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
11/10/2014 23:37 - 11/10/2014 23:38 #23476 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod
Βάζοντας δαχτυλίδι φερρίτη θα απομονώναμε τις παρεμβολές ?

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
12/10/2014 00:38 #23480 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Nintendo Ultra N64 PAL S-Video mod

glaros έγραψε: Βάζοντας δαχτυλίδι φερρίτη θα απομονώναμε τις παρεμβολές ?


Θεωρητικά ναι. Στη πράξη δεν ξέρω αν θα εχει αποτέλεσμα, αλλα αν εχεις δακτυλιο φερίτη, λιγο trial and error δεν θα εβλαπτε! :woohoo:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
12/10/2014 11:32 - 12/10/2014 11:38 #23485 από glaros
Απαντήθηκε από glaros στο θέμα Nintendo Ultra N64 PAL S-Video mod
Αφού λείπουν τα υλικά για να είναι σωστό το σήμα για S-video από την μητρική,λογικό τα χρώματα να είναι λάθος και τα καλώδια από μόνα τους δεν βοηθάνε,άρα το monster καλώδιο αν έχει ήδη τα υλικά που χρειάζονται στο βύσμα του,είναι το "σωστό".

Πιστεύω δεν φταίνε τα χαμηλής ποιότητας καλώδια σε αυτή την περίπτωση,για αυτό του Χρήστου έδειχνε κορεσμένα.


Edit/Update :

Στο σχέδιο διορθώθηκε μια ένωση στο pin V του N64.
