28/10/2014 02:01 - 28/10/2014 10:38 #23976 από chriskgnr
Currah μSpeech audio mod. δημιουργήθηκε από chriskgnr
Το μSpeech synthesizer της Currah, ήταν από εκείνα τα περιφερειακά που εκείνα τα χρόνια της δεκαετίας του '80, εντυπωσίαζε δίνοντάς "ρομποτική φωνή" στον ταπεινό ZX Spectrum! :woohoo: Με ενα καλώδιο που συνδεόταν στην έξοδο mic και ενα καλώδιο που συνδεόταν στην RF-TV έξοδο, έκανε μίξη την RF εικονα με τους ήχους του Spectrum και τη φωνή του synthesizer και ακουγες τα ηχητικά εφέ των παιχνιδιών και την ομιλία όσων παιχνιδιών την υποστήριζαν, από την τηλεόραση! :thumbup:





Τι γίνεται όμως με όλους όσους έχουν κάνει το composite mod στην RF-TV έξοδο? Αφού το Spectrum μας δεν εχει πια RF σήμα εικόνας αλλα composite, πρέπει με κάποιο τρόπο να παρουμε απο την rca έξοδο του Currah, τη μίξη των ηχων του Spectrum(απο την mic εξοδο) και του synthesizer φωνής. Εδώ η λύση βρίσκεται στο βιβλίο "ZX Spectrum DIY Cook Book" και συγκεκριμένα στη σελίδα 128, όπου περιγράφεται το mod του Currah μSpeech, για να ακούγεται ο ήχος στη τηλεόραση μας. :headbang:

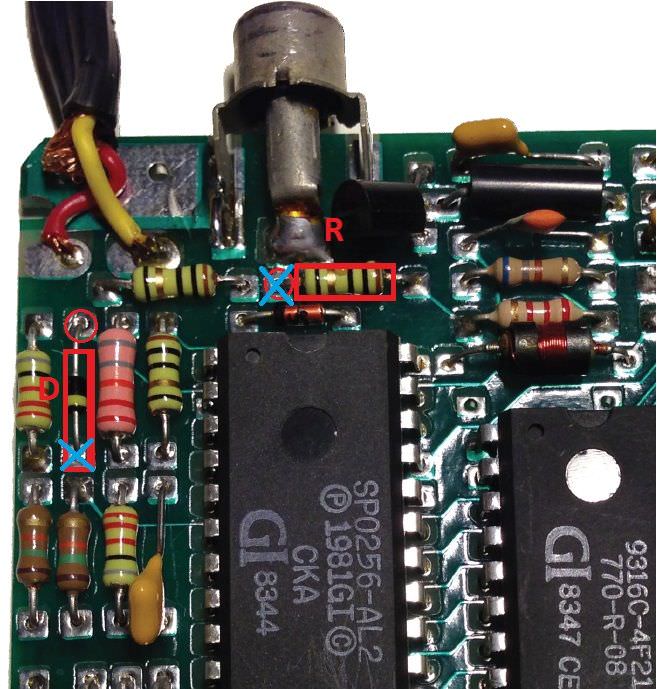

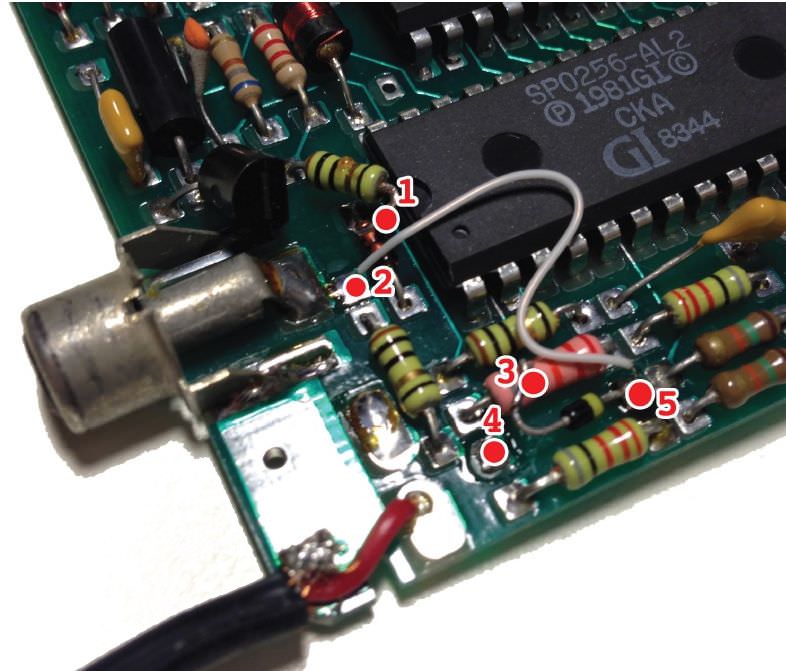

Απλό στην εκτέλεση. Αποκόλληση του ενός ακρου(1) της αντίστασης(ή και αφαίρεση της αντίστασης) R από το pad (2) όπως φαινεται στη φωτογραφία. Αποκόλληση του άκρου (3) της διόδου D (ή και αφαίρεση της διόδου) από το pad (4) και τέλος βραχυκυκλώνουμε με ένα καλώδιο τα pads (2) και (5)(το pad στο δευτερο ακρο της διοδου). Τέλος, αποκολλούμε το κίτρινο καλώδιο(δίπλα από το κόκκινο) που έφερνε το RF σήμα εικόνας στο synthesizer. Με αυτό τον τρόπο στην rca εξοδο του Currah, εχουμε το μιξαρισμένο audio σήμα από τους ήχους που παραγει το Spectrum και τη φωνή που παραγει το synthesizer. Με λίγα λόγια εχουμε ενα ZX Spectrum με AV έξόδους, συν την "ρομποτική φωνή" στη τηλεόρασή μας! :beers:





Ένα ευχαριστώ και στον Stefan (a.k.a schombi) από το qlforum.co.uk για την βοήθειά του! Thanks Stefan! :thumb:

21st century breakdown...
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, zx_jim, GeoAnas, angel_grig, spyros.s

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
28/10/2014 07:10 #23977 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Currah μSpeech audio mod.
Μπράβο Chris ! Το έχω και θα το κάνω !!!! :thanx: :bow:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Pluto63
  • Το Άβαταρ του/της Pluto63
  • Retro Expert
  • Retro Expert
  • Heil Clive
Περισσότερα
28/10/2014 08:39 - 28/10/2014 08:49 #23984 από Pluto63
Απαντήθηκε από Pluto63 στο θέμα Currah μSpeech audio mod.
Ευχαριστω Χρήστο, ειχα κατεβάσει το file εδώ και μήνες και βαριομουν να το ψάξω, σήμερα θα γίνει. Δεν κατάλαβα ομως γιατι αποκολουμε το κίτρινο καλώδιο εφόσον δεν συνδέουμε πια την έξοδο rf του spectrum.

Ότι δεν σκοτώνει παχαινει.
Το blog μου pluto63.weebly.com/
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
28/10/2014 09:22 - 28/10/2014 09:46 #23991 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Currah μSpeech audio mod.

Pluto63 έγραψε: Ευχαριστω Χρήστο, ειχα κατεβάσει το file εδώ και μήνες και βαριομουν να το ψάξω, σήμερα θα γίνει. Δεν κατάλαβα ομως γιατι αποκολουμε το κίτρινο καλώδιο εφόσον δεν συνδέουμε πια την έξοδο rf του spectrum.


Το rf καλωδιο στην είσοδο το ξεκολλάμε για να μην λειτουργεί σαν κεραία λήψης για τις rf συχνότητες. Αν και δεν μπόρεσα να βρω τα schematics του κυκλωματος, βλέποντας το mod, η rf συχνότητα που μιξάρεται με τον ήχο -μάλλον- έρχεται απο τη μεριά της αποκολλημένης αντίστασης. Αποκολλώντας ή αφαιρώντας όμως την αντίσταση δεν σημαινει οτι απενεργοποιειται ηλεκτρικά το rf κομματι του κυκλωματος το οποίο συνεχιζει να ειναι υπό τάση(καπου ειδα και ενα τρανζιστορ κοντά στο rca βυσμα εξοδου που μαλλον ειναι για ενισχυση) και να ενισχύει rf συχνότητες. Αυτό επιβεβαιώθηκε οταν εκανα το mod στο Currah και μολις συνδεσα την εξοδο ηχου στο audio rca της τηλεόρασης, η εικονα παρουσίασε λίγα "νερά"(παρεμβολές). Μόλις εβγαζα το καλωδιο απο το modded Currah, η εικονα ηταν κρυσταλλο και παλι. Διορθώθηκε κατα πολύ η κατασταση οταν το βραχυκύκλωμα αναμεσα στα δυο pads μπηκε απο την μερια των κολλήσεων.

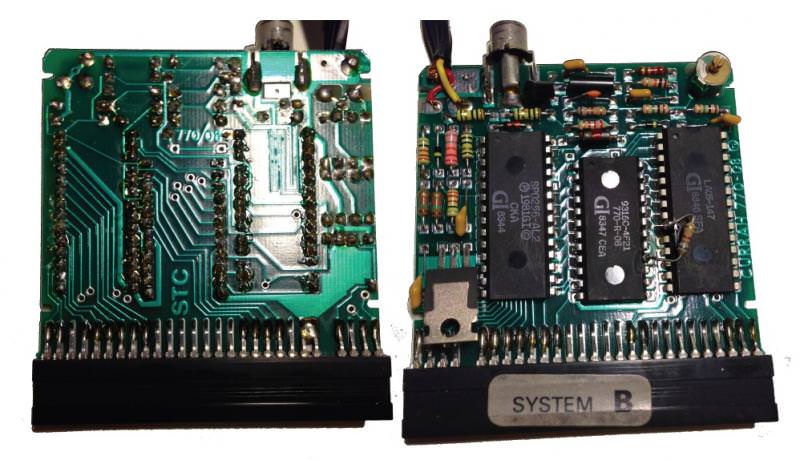

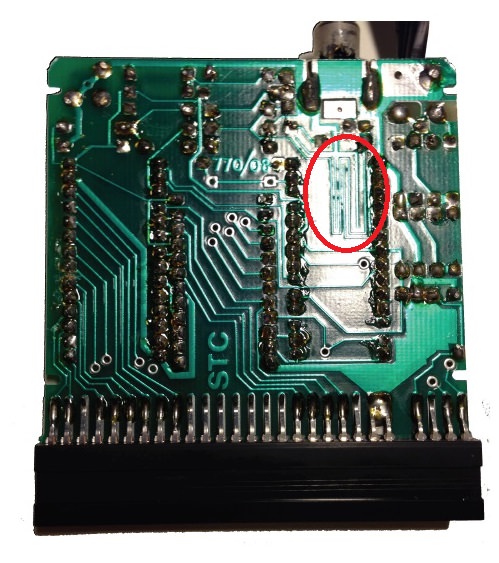

Eιναι και μερικα τμήματα του τυπωμενου, που απο μονα τους ειναι κεραιες λήψης!

21st century breakdown...
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": GeoAnas, Pluto63

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
