29/10/2014 21:37 - 30/10/2014 00:06 #24045
από glaros
Το Master System 2 δεν ήταν η βελτιωμένη έκδοση του πρώτου,δυστυχώς ήταν η υποβαθμισμένη/οικονομική.
Στον παρακάτω οδηγό θα αποχαιρετήσουμε το RF σήμα και θα του χαρίσουμε Composite Video και φυσικά Audio με RCA βύσματα.
Υλικά
Κόλληση
RCA βύσματα (x2) για σασί
Πυκνωτή 220μf
Αντίσταση 75Ω
Καλώδια (UTP)
Εργαλεία
Κολλητήρι
Δράπανο/Τρυπάνι 6mm
Κατσαβίδι "σταυρό"
Κοφτάκι
Πένσα
Θερμη κόλλα

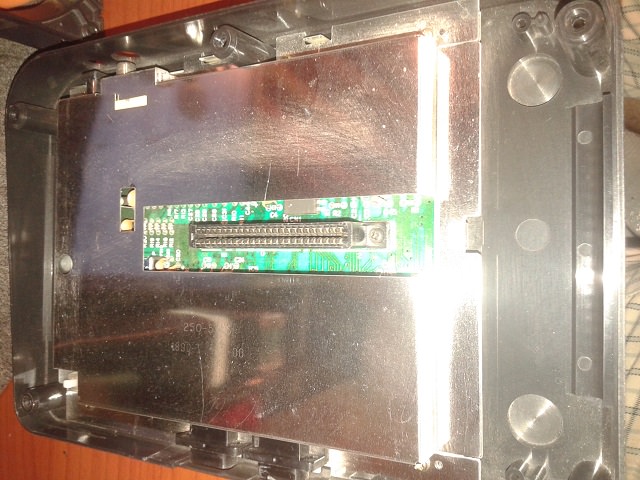

Αφαιρούμε τις βίδες (x5) από την κάτω πλευρά της κονσόλας και σηκώνουμε το καπάκι,ξεβιδώνουμε τις βίδες (x7) του τσίγκου,προσοχή η πλαϊνή πάνω αριστερή έχει πιο λεπτό βήμα στις σπείρες.

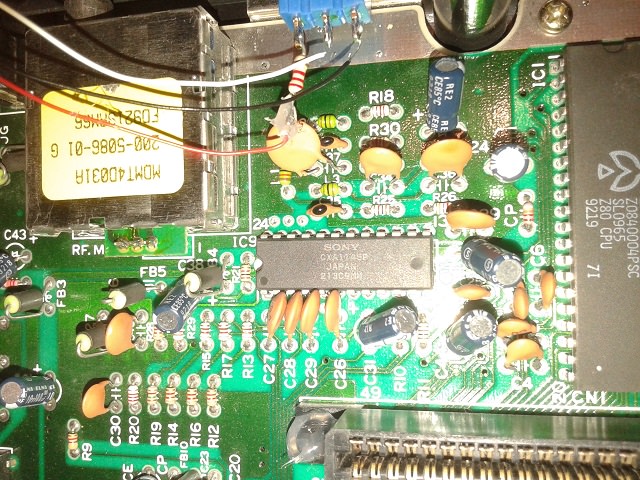

Εντοπίζουμε το Sony CXA1145P chip,τα pins που θα ασχοληθούμε είναι :
Pin 20 για video
Pin 9 για audio
Pin 1 ή 24 για γείωση

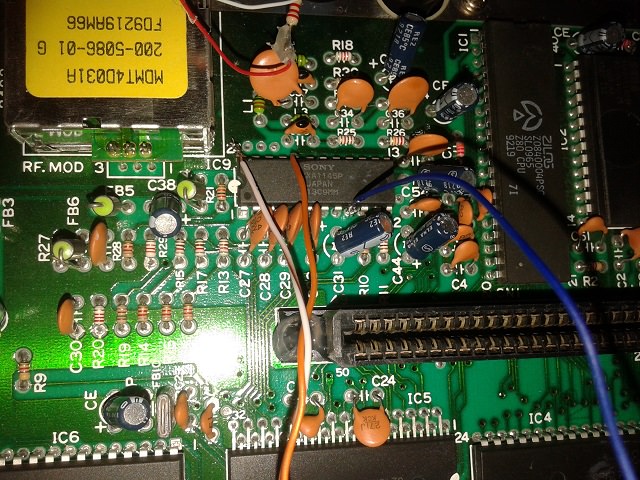

Υπάρχει χώρος και δεν είναι απαραίτητο να σηκώσουμε την μητρική,κολλάμε ένα καλώδιο στο pin 9 και στην άλλη άκρη του καλωδίου την 75Ω,σειρά έχει ο 220μf με το (+) στην πλευρά της αντίστασης,από το (-) του πυκνωτή κολλάμε άλλο ένα καλώδιο στο κέντρο του video RCA βύσματος (κίτρινο ή μαύρο )
Στο pin 9 κολλάμε ένα καλώδιο και την άλλη του άκρη στο κέντρο του audio RCA βύσματος (κόκκινο ή άσπρο)
Κολλάμε καλώδιο στο pin 24 και το γεφυρώνουμε με τις δυο γειώσεις των RCA
Κάνουμε την απαραίτητη δοκιμή στην ΤV και τρυπάμε σε βολικό σημείο το σασί της κονσόλας,χρήσιμο το RCA stencil.
www.retrocomputers.gr/forum/mastoremata-...tl/17103-rca-stencil
Σταθεροποιούμε τα καλώδια με λίγη θερμή κόλλα και ξανά-τοποθετούμε τον τσίγκο,προσοχή μην πατά ο τσίγκος σε κάποιο καλώδιο,περιποιούμαστε τα κινούμενα πλαστικά με WD40,τοποθετούμε το κάλυμμα/βιδες.

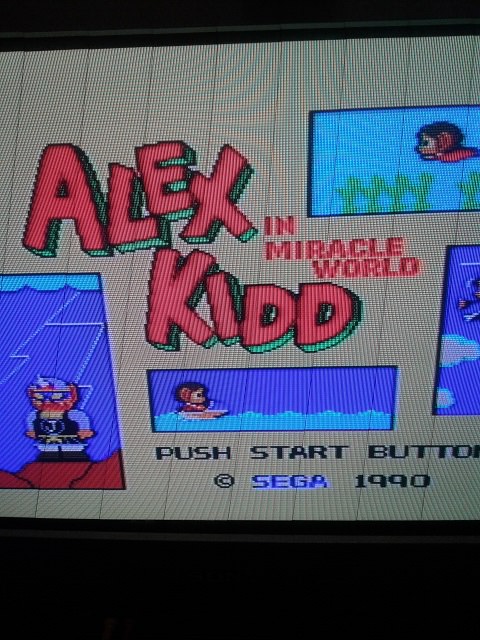

Απολαμβάνουμε άμεση λειτουργία,σταθερή εικόνα,καθαρά χρώματα και ήχο σε crt/lcd/tft οθόνες.
Ενεργείται με δική σας ευθύνη.
Master System II SEGA - AV mod δημιουργήθηκε από glaros
Βελτίωση οπτικό-ακουστικού σήματος
Το Master System 2 δεν ήταν η βελτιωμένη έκδοση του πρώτου,δυστυχώς ήταν η υποβαθμισμένη/οικονομική.
Στον παρακάτω οδηγό θα αποχαιρετήσουμε το RF σήμα και θα του χαρίσουμε Composite Video και φυσικά Audio με RCA βύσματα.
Υλικά
Κόλληση
RCA βύσματα (x2) για σασί
Πυκνωτή 220μf
Αντίσταση 75Ω
Καλώδια (UTP)
Εργαλεία
Κολλητήρι
Δράπανο/Τρυπάνι 6mm
Κατσαβίδι "σταυρό"
Κοφτάκι
Πένσα
Θερμη κόλλα
Αφαιρούμε τις βίδες (x5) από την κάτω πλευρά της κονσόλας και σηκώνουμε το καπάκι,ξεβιδώνουμε τις βίδες (x7) του τσίγκου,προσοχή η πλαϊνή πάνω αριστερή έχει πιο λεπτό βήμα στις σπείρες.
Εντοπίζουμε το Sony CXA1145P chip,τα pins που θα ασχοληθούμε είναι :
Pin 20 για video
Pin 9 για audio
Pin 1 ή 24 για γείωση
Υπάρχει χώρος και δεν είναι απαραίτητο να σηκώσουμε την μητρική,κολλάμε ένα καλώδιο στο pin 9 και στην άλλη άκρη του καλωδίου την 75Ω,σειρά έχει ο 220μf με το (+) στην πλευρά της αντίστασης,από το (-) του πυκνωτή κολλάμε άλλο ένα καλώδιο στο κέντρο του video RCA βύσματος (κίτρινο ή μαύρο )
Στο pin 9 κολλάμε ένα καλώδιο και την άλλη του άκρη στο κέντρο του audio RCA βύσματος (κόκκινο ή άσπρο)
Κολλάμε καλώδιο στο pin 24 και το γεφυρώνουμε με τις δυο γειώσεις των RCA
Κάνουμε την απαραίτητη δοκιμή στην ΤV και τρυπάμε σε βολικό σημείο το σασί της κονσόλας,χρήσιμο το RCA stencil.
www.retrocomputers.gr/forum/mastoremata-...tl/17103-rca-stencil
Σταθεροποιούμε τα καλώδια με λίγη θερμή κόλλα και ξανά-τοποθετούμε τον τσίγκο,προσοχή μην πατά ο τσίγκος σε κάποιο καλώδιο,περιποιούμαστε τα κινούμενα πλαστικά με WD40,τοποθετούμε το κάλυμμα/βιδες.
Απολαμβάνουμε άμεση λειτουργία,σταθερή εικόνα,καθαρά χρώματα και ήχο σε crt/lcd/tft οθόνες.
Ενεργείται με δική σας ευθύνη.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, zx_jim, GeoAnas, chdlee, VincentGR, aidivn, jimn, dukepapas
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- glaros
- Συντάκτης θέματος
- Team RC
- Play it Loud
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 3466
- Ληφθείσες Ευχαριστίες 3781
30/10/2014 17:41 #24063
από glaros
Απαντήθηκε από glaros στο θέμα Master System II SEGA - AV mod

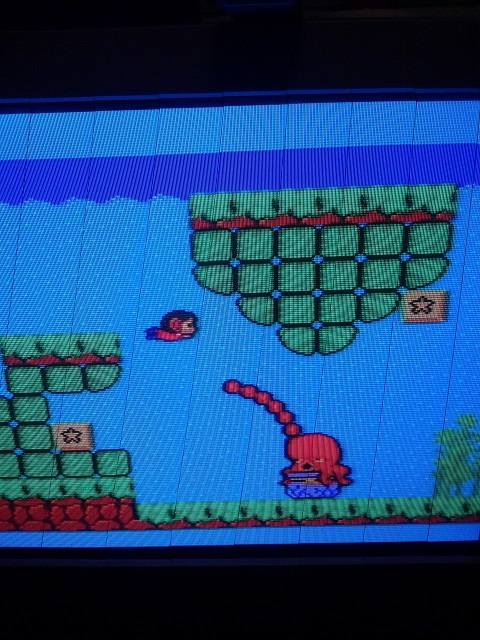

Οι διαγώνιες γραμμές στην οθόνη είναι της σάρωσης,με γυμνό μάτι δε φαίνονται.
