27/04/2015 00:38 - 28/04/2015 00:38 #28948 από glaros
Sega 32X region mod δημιουργήθηκε από glaros
Με την τροποποίηση του 32X θα πετύχουμε την αλλαγή του region (NTSC/PAL),για να συμβαδίζει με το region του Mega Drive (MD/Genesis και MD2/Genesis 2)

Το mod είναι εύκολο αν ξέρουμε τα βασικά με τις κολλήσεις.

Τα υλικά που θα χρειαστούμε :


Kατσαβίδι σταυρο
Κολλητήρι/κόλληση
Kαλώδιο λεπτό (UTP/IDE/Kynar)
Διακόπτη (Προαιρετικό)
Τρυπάνι/Δράπανο (Προαιρετικό)

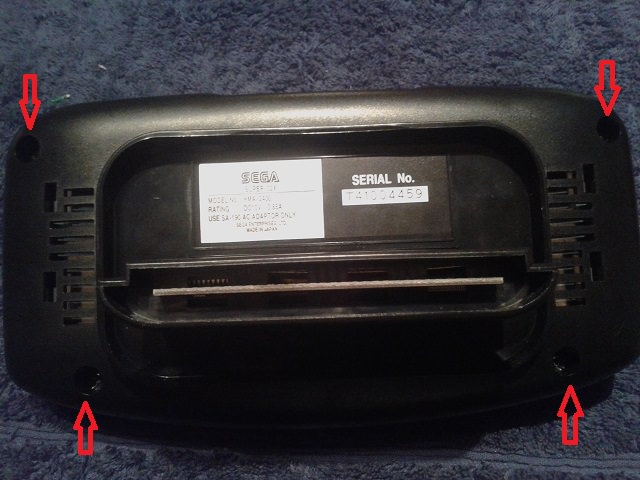

Αρχίζουμε με την αφαίρεση του καλύμματος,ξεβιδώνοντας τις τέσσερις (4) βίδες στην κάτω πλευρά.

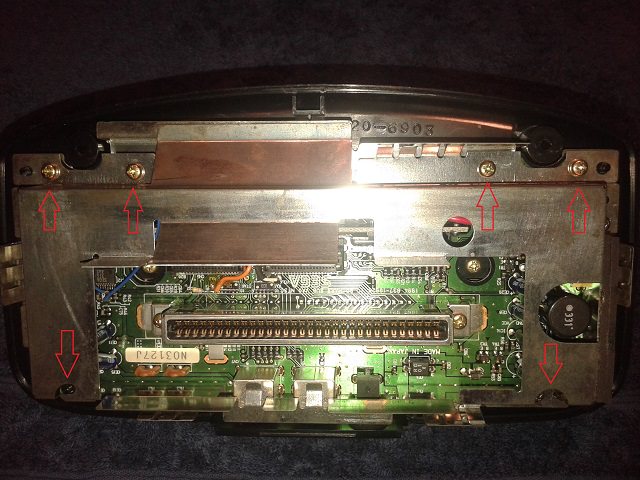

Βλέπουμε το μεταλλικό κάλυμμα προστασίας παρεμβολών,ξεβιδώνουμε και τις δέκα (10) βίδες του.

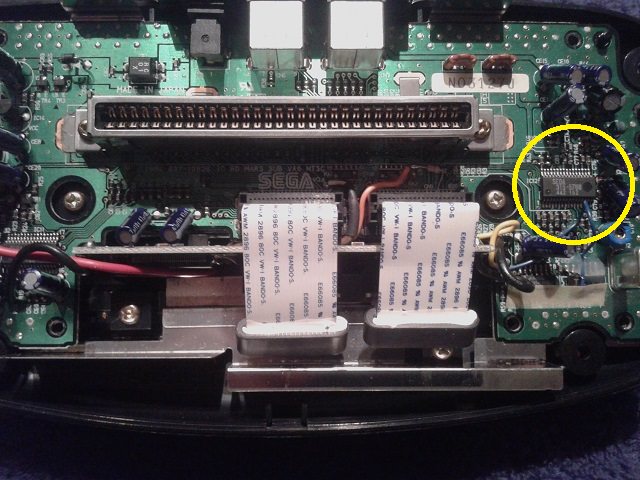

Αποκαλύπτεται η κεντρική πλακέτα,δεξιά από το cartridge slot εντοπίζουμε το SEGA chip 315-5788

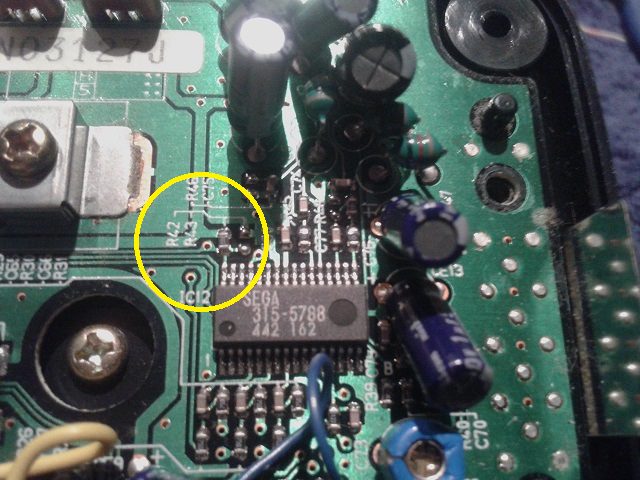

Θα εργαστούμε στο σημείο που είναι οι αντιστάσεις/pads R42/R43

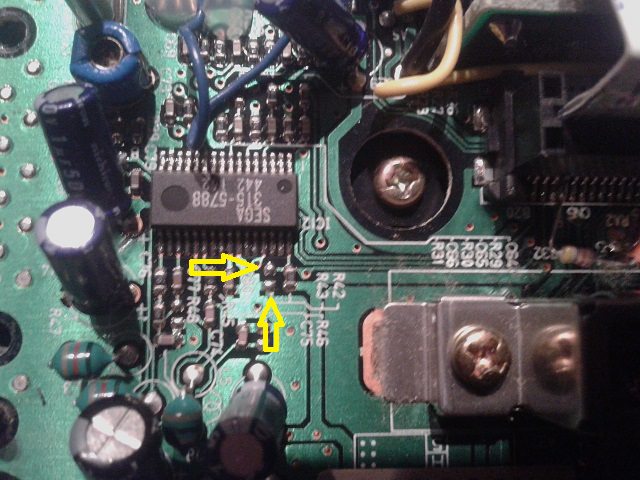

Αν έχουμε NTSC 32X τότε στη θέση R43 θα έχει μόνο pads (χωρίς αντίσταση),για το PAL 32X στη θέση R42 θα έχει μόνο pads (χωρίς αντίσταση)



Αν θέλουμε να κάνουμε "μόνιμη" την μετατροπή θα γεφυρώσουμε τα κενά pads με καλώδιο ή σκέτη κόλληση

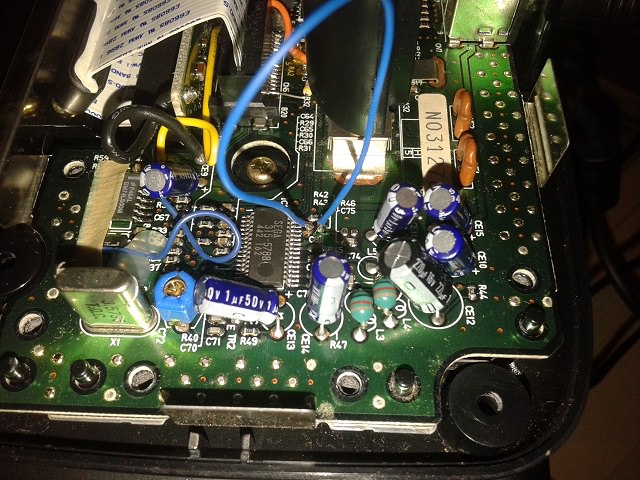

Αν θέλουμε να αλλάζουμε το region του 32Χ (ανάλογα με το τι region έχει το Mega Drive-2/Genesis-2) συνδέουμε ένα καλώδιο σε κάθε pad και την άλλη άκρη τους,στα pins του διακόπτη.

Υπολογίζουμε τον χώρο με το καπάκι και τρυπάμε σε βολικό σημείο.
Χρήσιμο το stencil για να κεντράρουμε το τρύπημα

www.retrocomputers.gr/forum/mastoremata-...tl/17103-rca-stencil

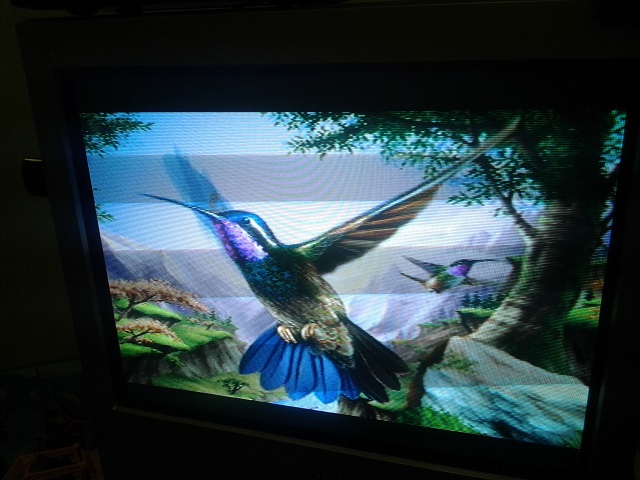

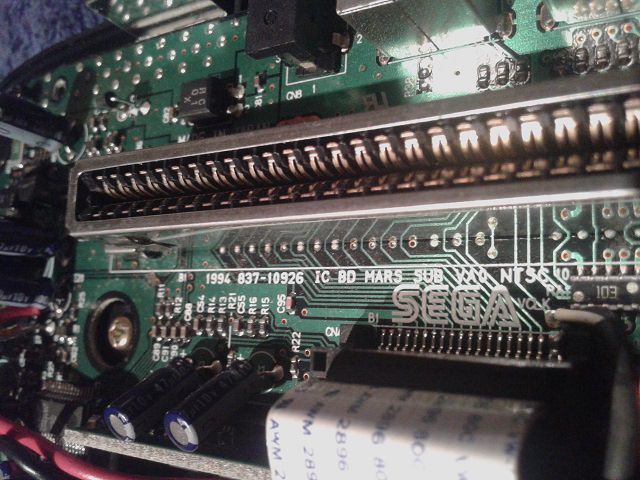

Το δικό μου 32X ήταν NTSC και το άλλαξα σε PAL με τον "μόνιμο" τρόπο αφού δεν έχω κανένα Genesis-2.






Kolibri

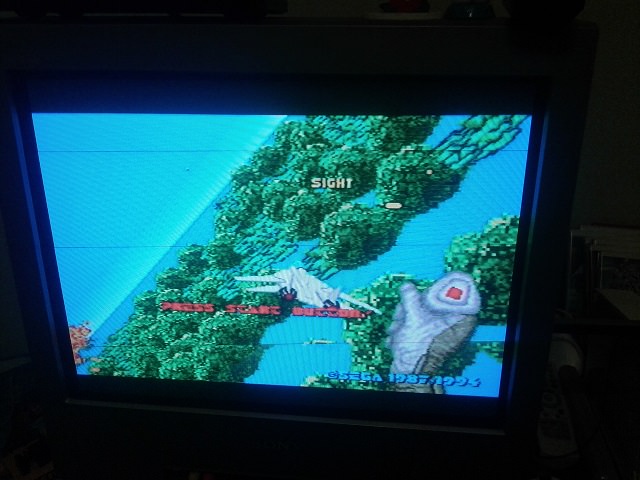

After Burner (II) Complete



Ενεργείται με δικη σας ευθυνη
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, amiga500fan, GTSS, aidivn, mastersly, sv1gae

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • amiga500fan
  • Το Άβαταρ του/της amiga500fan
  • Retro Freak
  • Retro Freak
Περισσότερα
27/04/2015 16:55 #28968 από amiga500fan
Απαντήθηκε από amiga500fan στο θέμα Sega 32X region mod
Μπράβο Νεκτάριε!!! :clap2: :clap2: :clap2: Ιδιαίτερα χρήσιμο σε αυτον που έχει 32X, εγώ δυστυχώς δεν έχω ακόμα.......

Περήφανος κάτοχος:
Sega Game Gear, Sega Master System I,II,III(Tec toys),WII,Xbox,XBOX+(Coinopz),Sega mega drive I and II, Sega Saturn, Sega Dreamcast,Sega Mega CD,Playstation 2 slim (3 editions),PS 2 fat,Gameboy classic,Gameboy pocket,Game Boy color, CD,Αtari 2600 jr (3 editions),Atari 2600 WOODY,Αtari 2600"Darth Vader", PSone, PS1 (2 editions),PS2 FAT, Game Boy Advance.Advance SP,Nintendo DS,DS lite & Dsi,NES,Ν64, N64 Pikatchu,Snes,Gamecube,XBOX 360 fat,Amstrad 6128,Pong Consoles x 8 (ΤΕΛΟΣ ΟΧΙ ΑΛΛΑ),Amiga 500 1.3 REV 6 - 1 mb,
Commodore Amiga 1200+Blizzard 1230mkiv 32mb,Amiga Technologies 1200 magic pack NOS

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
27/04/2015 17:02 #28971 από glaros
Απαντήθηκε από glaros στο θέμα Sega 32X region mod
Δοκίμασα mod στο Mega Drive 2,αλλαγή "γλώσσας" ENG/JAP και 50/60 Hz,αλλά στις αλλαγές του διακόπτη έσβηνε το MD2.

Έτσι κατέληξα στο mod του 32X που είναι και πιο εύκολο.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
28/04/2015 17:43 #28994 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Sega 32X region mod
Το έχω κάνει πολύ καιρό πριν στο 32Χ μου...πολύ χρήσιμο mod γιατί αμέσως έχεις πρόσβαση στα Αμερικάνικα που αξίζουν πολύ....

Νεκτάριε πολύ καλός ο οδηγός σου...έχουμε και Everdrive ? ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
28/04/2015 17:48 - 28/04/2015 17:57 #28995 από glaros
Απαντήθηκε από glaros στο θέμα Sega 32X region mod
Ένα από τα λίγα flash/multi cart που έχω είναι και το Everdrive,με SD+pause κουμπί για τα SMS games.

Βασικά το MD2 είναι Pal και δεν παίζει τα ntsc games του 32X,έτσι μάζεψα τα ελάχιστα pal roms του 32Χ και το region mod

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
