Επισκευή Χειριστηρίου TomaHawk

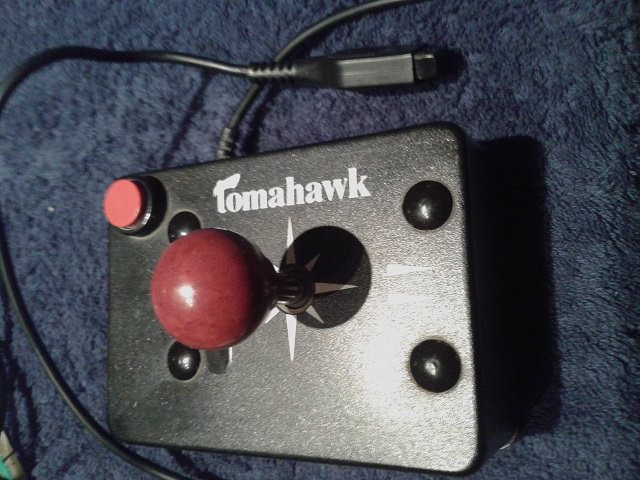

Πέρασαν τα χρόνια,μεγαλώσαμε και αυτά τα joystick παραμένουν αθάνατα.

Μετά από αμέτρητα χράπα-χρούπα και κλίκι-κλάκα το καλώδιο δεν άντεξε και κόπηκε,η
λύση δεν ήταν απλά ένα "κολιματακι" αλλά η αντικατάσταση ολόκληρου του καλωδίου αφού είχε κοπεί σχεδόν στη μέση του μήκους του.

Αν επιχειρούσα να το κοντύνω θα έχανε την μακριά ουρα του και αυτό θα σήμαινε λιγότερη ξάπλα μπροστά στην οθόνη

Απαραίτητα Υλικά/Εργαλεία :

Πολύμετρo
Κατσαβίδι σταυρό

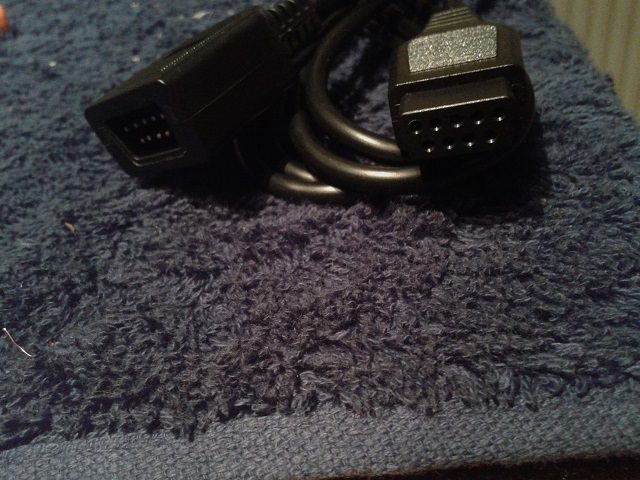

Καλώδιο DE-9 (Με καλώδιο σε όλα τα pins) Θηλυκό Βύσμα
Κολλητήρι-Κόλληση
Κοφτάκι

Ξεκινάμε αφαιρώντας το κάλυμμα στο κάτω μέρος του χειριστηρίου,ξεβιδώνοντας τις πολύ μακριές βίδες (x4)

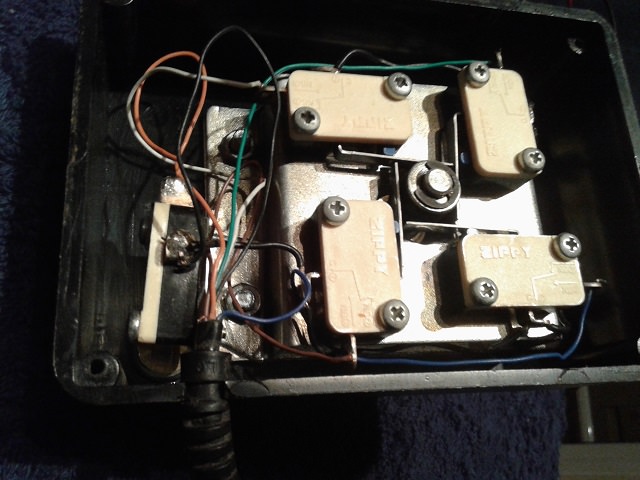

Βλέπουμε τους micro-διακόπτες (x5)
Σε κάθε έναν micro-διακόπτη "ταιριάζει" ένα καλώδιο και υπάρχει το κοινό καλώδιο της γείωσης (μαύρο)

Αφαιρούμε τα παλιά καλώδια και καθαρίζουμε/ανανεώνουμε τις κολλήσεις

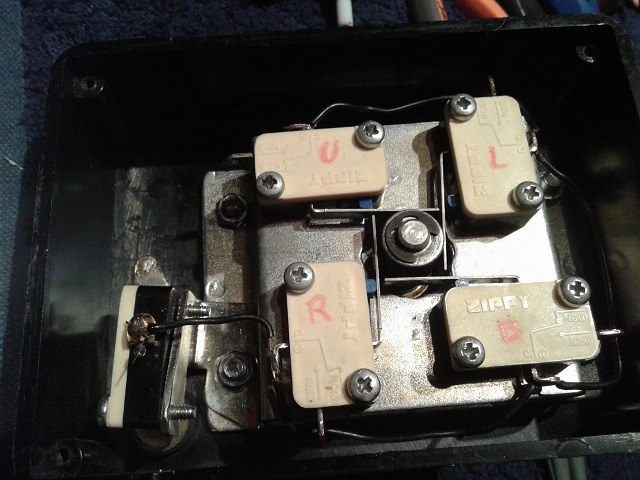

Σημαδεύουμε τους μικρό-διακόπτες. ΠΡΟΣΟΧΗ : Είναι στην αντίθετη κατεύθυνση από αυτή που κινούμε τον λεβιέ.

Σημειώνουμε πoιο χρώμα καλωδίου αντιστοιχεί σε κάθε pin (παράδειγμα : Άσπρο = pin1.Μπλε = pin 3) με την βοήθεια του βομβητή του πολύμετρου.

Οι παρακάτω αντιστοιχίες (πλευρά βύσματος) είναι για τις κινήσεις που χρειαζόμαστε με συμβατότητα στα πιο γνωστά συστήματα (Atari,Sega,Amiga)

PIN 1 - UP
PIN 2 - DOWN
PIN 3 - LEFT
PIN 4 - RIGHT
PIN 6 - BUTTON 1/FIRE
PIN 8 - GROUND(GND)

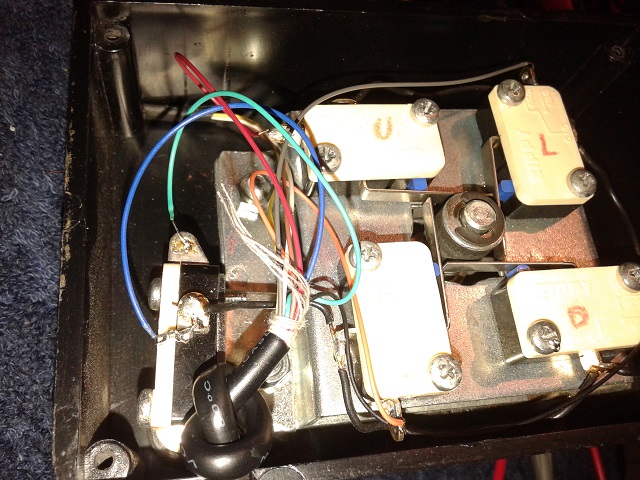

Στο καλώδιο που έβαλα,τα χρώματα ήταν διαφορετικά (ο Κινέζος ήταν λεβεντιά)

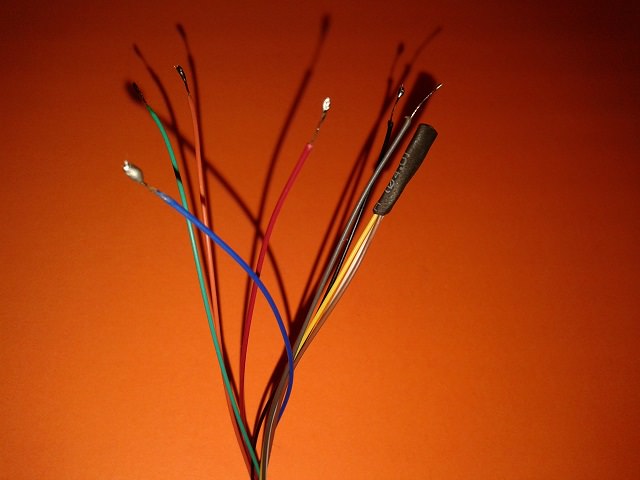

Η τελική μορφή των καλωδίων και ο κόμπος για να μην ξηλωθούν με τράβηγμα

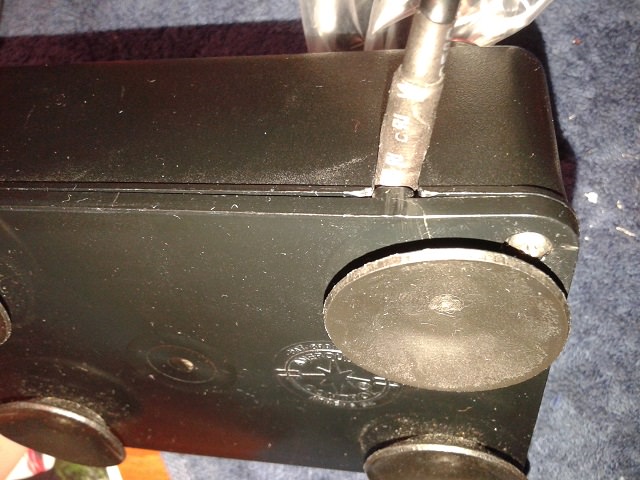

Ενίσχυση του καλωδίου με 3-4 θερμοσυστελώμενα

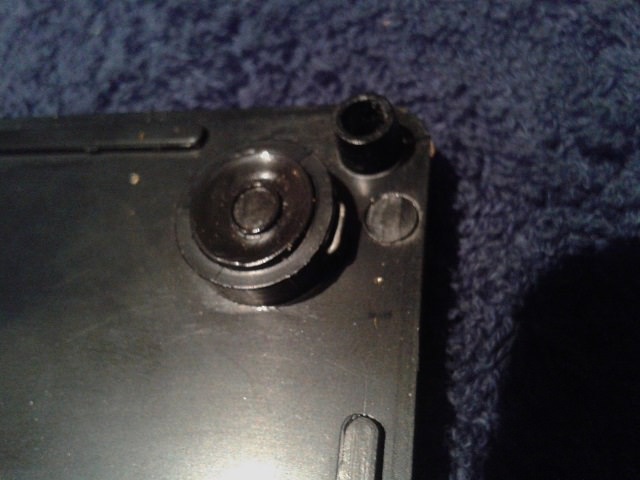

Λεπτομέρεια της ενισχυμένης βεντούζας με κοπίλια.

Φίλε Παναγιώτη,τώρα το χειριστήριο θα κρατήσει άλλα 30 χρόνια.

Ενεργείτε με δική σας ευθύνη.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από Fotis_KFOR στο θέμα Επισκευή Χειριστηρίου TomaHawk

Μπράβο Νεκτάριε, σαν καινούργιο και πάλι!

---

My Collection / Projects / Various :

Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room

UP THE IRONS!!! - My Iron Maiden Collection

My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)

KEEP RETRO

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από GeoAnas στο θέμα Επισκευή Χειριστηρίου TomaHawk

Πολύ χρήσιμος οδηγός που αφορά οποιοδήποτε joystick !!! Μπράβο Νεκτάριε !!!

---

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από chdlee στο θέμα Επισκευή Χειριστηρίου TomaHawk

Μπράβο Νεκτάριε! Τον "έφτιαξες" μια χαρά τον Παναγιώτη!

dukepapas έγραψε: Πολύ ωραίο το τζοι του ανερουση το έχω στην καμπίνα στο ενα απο τα δυο φοβερή κατασκευή και αίσθηση στο gaming !!! Μακάρι να μπορούσα να βρω άλλο ενα ,...... οσο σκέφτομαι ποσες καμπίνες εχουν πεταχθεί στα σκουπιδια με τετοιους μοχλούς επάνω τρελαίνομαι !!!!!

Άστα, Χρήστο! Είδα πρόσφατα σε αγγελία ένα tomahawk σε τιμή όσο ένα micro...

---

80s resurrection

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από amiga500fan στο θέμα Επισκευή Χειριστηρίου TomaHawk

Σαν καινούργιο, το έκανες!!!! Θα κρατήσει μια ζωή........

---

Περήφανος κάτοχος:
Sega Game Gear, Sega Master System I,II,III(Tec toys),WII,Xbox,XBOX+(Coinopz),Sega mega drive I and II, Sega Saturn, Sega Dreamcast,Sega Mega CD,Playstation 2 slim (3 editions),PS 2 fat,Gameboy classic,Gameboy pocket,Game Boy color, CD,Αtari 2600 jr (3 editions),Atari 2600 WOODY,Αtari 2600"Darth Vader", PSone, PS1 (2 editions),PS2 FAT, Game Boy Advance.Advance SP,Nintendo DS,DS lite & Dsi,NES,Ν64, N64 Pikatchu,Snes,Gamecube,XBOX 360 fat,Amstrad 6128,Pong Consoles x 8 (ΤΕΛΟΣ ΟΧΙ ΑΛΛΑ),Amiga 500 1.3 REV 6 - 1 mb,
Commodore Amiga 1200+Blizzard 1230mkiv 32mb,Amiga Technologies 1200 magic pack NOS

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από glaros στο θέμα Επισκευή Χειριστηρίου TomaHawk

spyros.s έγραψε: Νεκτάριε τις βεντούζες τις πήρες από Ελλάδα ή από το διαδίκτυο; Αν θες βάλε το λινκ μήπως και αξιωθώ να φτιάξω και τα δικά μου

Δεν άλλαξα βεντούζες,απλά έδειξα την εμμονή για αντοχή (μακριές βίδες,μεταλλικό πλαίσιο,κοπίλιες)
