Επισκευή zx spectrum toastrack του Νίκου.

Ήρθε λοιπόν σήμερα το πακέτο απο Κρήτη (ευχαριστω Νίκο για το καπάκι της 500αρας) και έχοντας χρονο το απόγευμα είπα να του ρίξω μια ματια.

Συνδέουμε τον ασθενή με καλώδιο scart στην τηλεόραση.

Εδώ κατω βλέπουμε την οθόνη που έδινε μόλις συνδέθηκε, για να κάνουμε και λίγη θεωρία επισκευής το οτι βγάζει σήμα μας λέει αμέσως οτι η γραμμή τροφοδοσίας τω 12v ειναι καλη και οτι η πλευρά video tea2000 δουλεύει. Το μαύρο χρωμα στο κέντρο της οθόνης μας λέει οτι ο υπολογιστής δεν μπόρεσε να φτάσει στην αρχική ρουτίνα της rom που τεστάρει την μνήμη οποτε η ζημιά ειναι ΚΑΙ πιο πριν. Το μπλε χρωμα στο border μας δίνει ενα μικρό ενθαρρυντικό στοιχείο, το οτι δεν ειναι μαύρο, εαν ήταν ο z80 η το PCF δίπλα θα μας είχαν αφήσει χρόνους. Τωρα εαν το border εμφανίζεται άσπρο σημαίνει οτι ο Ζ80 έκανε initialize οποτε και το PCF και η ULA και η ROM θα δούλευαν, επειδη λοιπόν ειναι αλλο χρωμα στην περίπτωση μας μπλε η ζημιά μάλλον ξεκινάει απο την ULA.

Μετράμε και τα 5v να είμαστε σίγουροι και προχωράμε. Όλη η τροφοδοσία ειναι οκ.

Εδώ το εσωτερικό, ο Νίκος ειχε αλλάξει μια ram που ήταν σε βάση αλλα ξαναέκανα την παλια για να δω πρώτα τι έφταιξε.

Με ποιο τροπο δοκιμάζουμε την ULA ? μα ασφαλώς βάζοντας την για δοκιμή στο δικο μου tostrack και ο θεος βοηθός. Απο οτι βλέπουμε η Ferranti μας άφησε χρόνους. Ευτυχώς ο Νίκος μπόρεσε και βρήκε την τελευταία ULA 128 που ειχε μεινει στο εμπόριο οποτε δοκιμάζουμε και αυτη.

Ευτυχώς τέλεια, τωρα μπορούμε να προχωρήσουμε στη δεύτερη φάση.

Βάζουμε την καλη ULA στη θέση της και αφαιρούμε την Rom, έτσι προστατεύουμε το μηχανημα και τσεκάρουμε αν ολα ειναι οκ μέχρι εκεί γιατι στο power on θα πρέπει να βγάλει μια οθόνη με ρίγες. Δοκιμή και ολα οκ.

Βάζουμε τωρα στη θέση της rom μια eprom προγραμματισμένη με ενα ειδικό προγραμα test (αυτό μπορεί να γίνει μόνο στον toastrack και στον +2 grey ολα τα αλλα spectrum θέλουν ενα ειδικό hardware για να γίνει η ίδια δουλεια). Και όπως θα δούμε στο βιντεακι αρχίζουμε τα ram test εντοπίζουμε τι δεν δουλεύει και το αλλάζουμε, πάντα ενα ενα γιατι τα pcb track του toastrack ειναι φοβερά ευαίσθητα και χαλάνε πανεύκολα. Δυο αλλαγές ram μετα το μηχανημα του Νίκου δουλεύει άψογα και ειναι ετοιμο να επιστρέψει στον κάτοχο. Ευτυχώς αυτη η επισκευή ήταν πολυ απλή. Στο βιντεακι δείχνω το desolder Πόε ενδιέφερε τον Δημήτρη @VincentGr.



Νίκο μην ξανά φτιάξεις καλώδιο, και εγω έτοιμα τα παίρνω απο retrocomputershack και καλύτερα τα φτιάχνει και σιγουρα ειναι.

Άψογη ανάλυση και επισκευή ! Well Done !

Άκη ένα ΤΕΡΑΣΤΙΟ ευχαριστώ. Μας εντυπωσίασες για άλλη μια φορά!!!

Άψογος ο Άκης!

Πάντα ο Άκης σε καινούργιες περεπέτειες μας ψυχαγωγεί και μας εκπαιδεύει

Καλησπέρα,δεν ξέρω κατά πόσο θα σας φανεί χρήσιμο για μελλοντικές επισκευές,αλλά μερικές φορές έφταιγαν και 2 ηλεκτρολυτικοί πυκνωτές (Στη τροφοδοσία των Ram). Αλλαζα τσιπάκια και τιποτα δεν γινόταν μεχρι που εντελώς τυχαία ανακάλυψα τους υπαίτιους της βλάβης.. Η εικόνα που έβγαζε ο Spectrum ηταν ή πολυχρωμα κουτάκια στη βασική οθόνη ή πολύ μα πάρα πολύ έντονο ψαροκόκαλο με επιπλέον οριζοντιες λευκες ή γκρίζες γραμμές,και καμιά φορά ούτε καν αυτά σκετο μαυρο border και κόλλαγε εκεί...

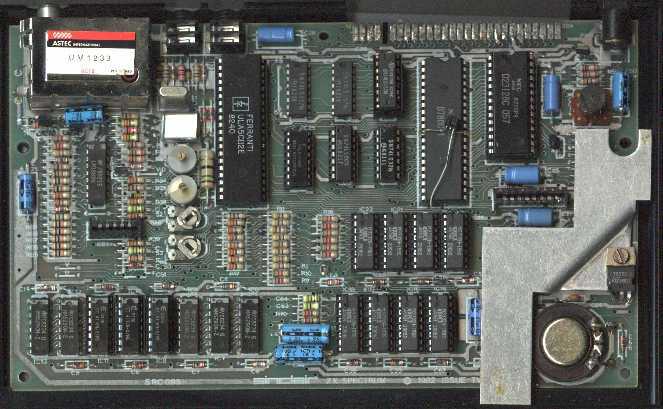

Στην συνημμένη εικόνα είναι οι 2 μπλε πυκνωτές ακριβώς κατω στο κεντρο,ανάμεσα στις Ram
