Επισκευή - Ανακατασκευή Εξωτερικού Floppy Drive 3,1/2" Για το QL

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Senior Member
  • Senior Member
Περισσότερα
03/08/2015 16:40 - 04/08/2015 02:10 #31491 από qluser
Το Συγκεκριμένο Floppy (Case) Είχε κατασκευαστεί απο τη Μικροτεκ στα μεσα 80 για τις ανάγκες του υπολογιστή Sinclair QL.
Εχει θεσεις για 2 (δυο) οδηγούς δισκέτας 3,1/2 ιντσών για κοινά PC ,και διαθέτει ενσωματωμένο τροφοδοτικό σταθεροποιημένο 2 τάσεων.

Δινόταν ως Best-seller περιφερειακό αναβάθμισης μαζί με το επίσης Ελληνικής κατασκευής FDD controller της Μικροτεκ. (υπάρχει σχετικό θέμα στο φορουμ για αυτό).

Λίγα λόγια - παρουσίαση της συσκευής:

Πρόκειται για αρκετά γερή κατασκευή. Το σασί και το κέλυφος είναι απο μαύρο (βαμμένο) αλουμίνιο 3χιλ. <

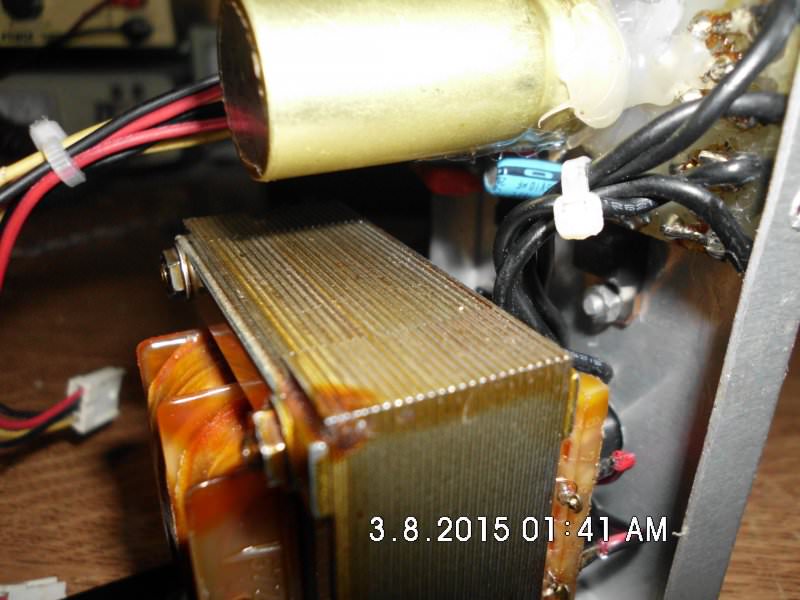

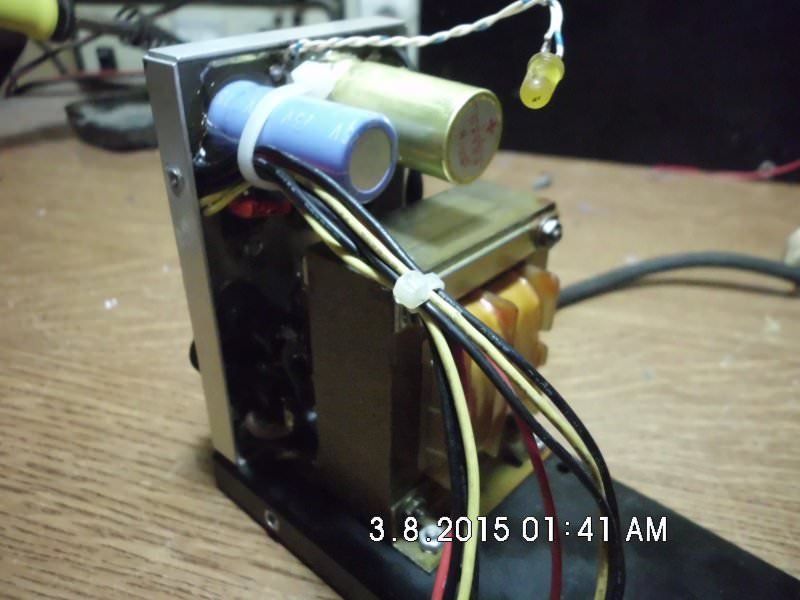

Εσωτερικά εχει τροφοδοτικό που αποτελείται απο τον μετασχηματιστή 2 τάσεων 10 & 15 V - 1A καθώς και την διπλή ανόρθωση με σταθεροποίηση που υλοποιείτε απο δυο ξεχωριστά regulators 5v & 12V. Οι πυκνωτές τροφοδοσίας είναι αρκετά ικανοποιητικοί για τις ανάγκες του συστήματος.

Στο πίσω μέρος της συσκευής διαθέτει διακόπτη on/off τύπου μπουτόν καθώς και μια ασφαλειοθήκη για την τυπική ασφάλεια.
Ενα λεντ στο επάνω και πίσω μερος του κελύφους δηλώνει οτι η συσκευή είναι υπο λειτουργία.

4 πλαστικά πόδια αναλαμβάνουν την στήριξη της συσκευής στο κάτω μέρος.

Η καλωδιοταινία Ι/Ο σύνδεσης της συσκευής με τον υπολογιστή βγαίνει απλά απο την χαραμάδα που δημιουργείται στο πλάϊ της συσκευής. Θέλει ιδιαίτερη προσοχή στα τραβήγματα διότι δεν ειναι πουθενά "δεμένη" και έτσι μπορεί εύκολα να βγεί απο τον οδηγό ή να κάνει κακή επαφή..

Εσωτερικά υπάρχει χώρισμα απο μαύρη πλαστικοποιημένη λαμαρίνα μορφοποιημένη σε σχήμα Γ, όπου στην ουσία κλείνει (σφραγίζει) την 2η θέση για τον δεύτερο οδηγό δισκέτας,και η οποία βιδωνόταν επάνω στον υπάρχοντα πρώτο οδηγό.
(η Μικροτεκ το έδινε με έναν οδηγό ως το βασικό πακέτο)
Εάν κάποιος επιθυμούσε ή πρόσθετε 2ο οδηγό,το χώρισμα αυτό αφαιρούταν.

Ηθελα να ασχοληθώ απο καιρό με τη συγκεκριμένη συσκευή. Βασικά ήθελα να προσθέσω στο πίσω μέρος μια πρίζα για την παροχή τάσης 220V μέσα απο τον διακόπτη και την ασφάλεια,για την ταυτόχρονη τροφοδοσία -λειτουργία του υπολογιστή με το φλοπυ.

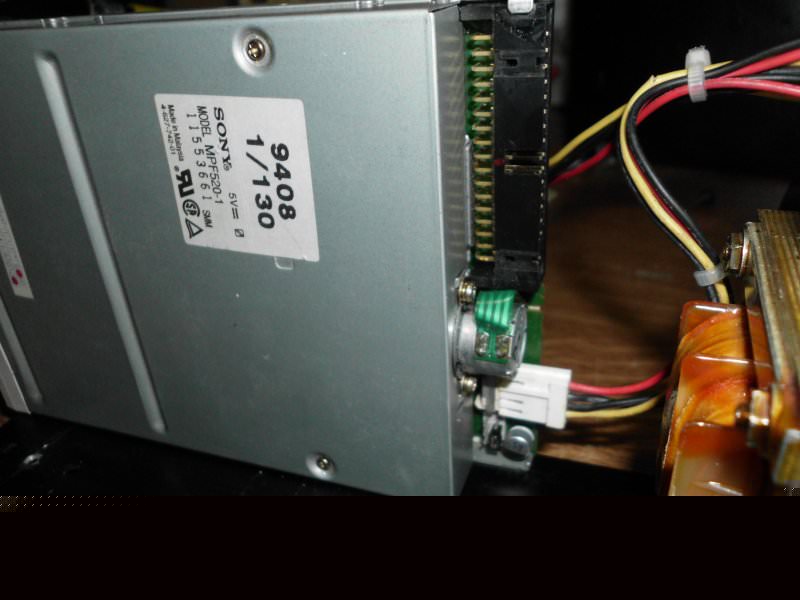

Επίσης άλλαξα την εσωτερική καλωδίωση ,καθώς πρόσθεσα και φις για τις τροφοδοσίες των οδηγών.
(η μικροτεκ ειχε απευθείας κολλημένα καλωδιάκια επάνω στους ρευματολήπτες των οδηγών).

Μια σπαζοκεφαλιά που ακόμη με παιδεύει είναι η μή εύρεση κατάλληλης καλωδιοταινίας φλοπυ με παράλληλες φίσσες κοντά η μια με την άλλη και να έχει ικανοποιητικό μήκος (περιπου 1μ), να είναι και μαύρη.
Ετσι εχω αρκεστεί στην κλασσική κοντή ταινία για κοινά pc που στο σημείο της αναστροφής για τον 2ο οδηγό 3,1/2 εχει γίνει κοπή των καλωδίων και επαναδιάταξη σε παράλληλη σύνδεση,αλλιώς το σύστημα της pc Ταινίας δεν λειτουργεί με κανέναν τύπο QL floppy controller για χρήση 2ου οδηγού 3,1/2".

Προσπάθησα αρκετές φορές στο παρελθόν να φτιάξω μια καλωδιοταινία μόνος μου,αλλά οι προσπάθειες δεν ήταν επιτυχείς.

Τέλος μια αλλαγή του ενος οδηγού κρίθηκε απαραίτητη διότι με τα χρόνια λόγο φθοράς φαίνεται να υπάρχει πρόβλημα μερικές φορές,κατά την ανάγνωση δισκέτας.

Ομως παρατήρησα οτι τα λιγοστά drives 3,1/2" που πλέον κυκλοφορούν δεν έχουν τα απαραίτητα jumpers δήλωσης της διεύθυνσης θέσης.
Δυστυχώς τα αυτόματα συστήματα (Cable select) δεν λειτουργούν σε κανένα είδους floppy controller για το QL.
Θα πρέπει ο χρήστης μέσω των Jumper του κάθε οδηγού,Να δηλώσει στο σύστημα ποιο είναι το πρώτο και ποιο το δεύτερο.
(Master / Slave...) Επίσης ορισμένοι οδηγοί παλαιού τύπου έχουν και επιλογή πυκνότητας / πλευράς. Αυτα τα αφήνουμε σε μορφή DS & HD (1.44mb) εκτός κι αν κρίνεται απαραίτητο να δουλεύουμε σε DD mode (720Kb) όταν υπάρχει ασυμβατότητα με διάφορες δισκέτες.

(Η μικροτεκ εδινε την συσκευή με οδηγό 720Κb - Η χρήση του 1.44Mb ήταν δικής μου αλλαγής κατά την χρήση του QL με Gold card. (Υπάρχει ασυμβατότητα στην ανάγνωση δισκετών 1,44 με το FDD Controler της μικροτεκ,διότι εκείνο μπορούσε να κάνει format μεχρι 720Kb, ακόμη και με οδηγούς ή δισκέτες 1,44..(απλά διαμόρφωνε στα 720Κ)
.Αυτό όμως προκύπτει πρόβλημα ανάγνωσης και απο την Gold Card σε δισκέτες που έχουν διαμορφωθεί με το Μικροτεκ FDD Controller ακόμη κι αν ο οδηγός ειναι 720Kb...!!) [Αν και η Gold Card μπορεί να δει φορματ απο 360Kb εως 1,44Mb και με διαφορετικών τύπων οδηγών ταυτόχρονα!..άγνωστο το γιατί υπάρχει αυτή η ασυμβατότητα].
(Πάντος στο TOC της δισκέτας η ονομασία (Τύπος) του φορματ είναι πάντα QL5A ,είτε είναι από μικροτεκ κοντρόλερ ή απο GoldCard..
Και μάλιστα θυμάμαι, φίλος που δούλευε Amiga 2000 μπορούσε να δεί (DIR) το περιεχόμενο των δισκετών του QL,εμφανίζοντας με ενα εικονίδιο-Ψάρι στην οθόνη,την δισκέτα QL. όχι όμως και να τα τρέξει..)

Σε περιπτώσεις όπου υπάρχουν ταυτόχρονα σε λειτουργία πέρα των τριών ή τεσσάρων οδηγών, συνήθως όλα τα επόμενα πριν του πρώτου (μάστερ) δηλώνονται ως σκλάβοι..) Θυμάμαι οτι το όριο είναι τέσσερις οδηγοί.
Ετσι τα νεου τυπου Jumperless floppy για PC απλά δεν λειτουργούν στο σύστημα του QL...

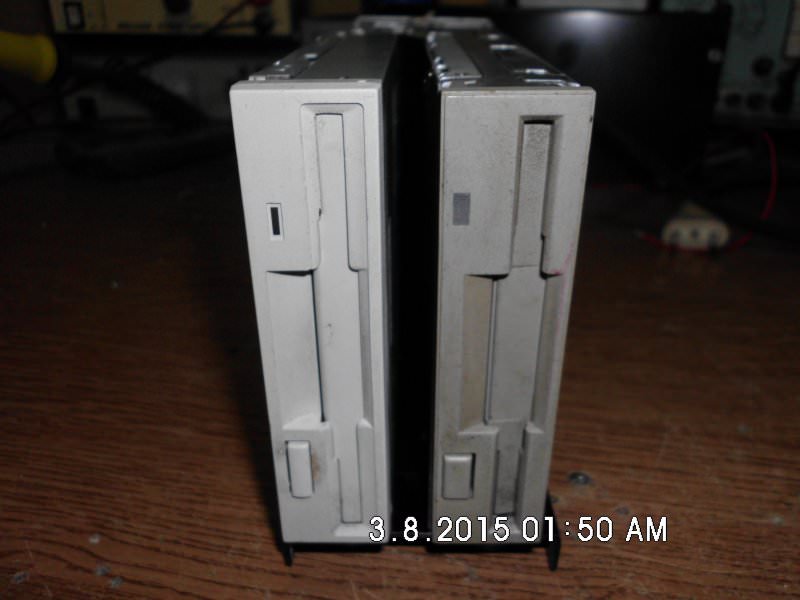

Αναγκαστικά λοιπόν έγινε σκάντζα (αλλαγή θέσης) του προβληματικού οδηγού (Νο 1) με το "Καλό" Νο 2. διότι το Νο 2 σπάνια εργάζεται στο σύστημα.Συνήθως υπάρχει μόνο για copy files...
Επίσης ενα καλό καθάρισμα και σφίξιμο στις βίδες της κεφαλής ανάγνωσης του προβληματικού οδηγού,βελτίωσε δραματικά την λειτουργία του.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, chriskgnr, Pluto63, Aristos !!!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Senior Member
  • Senior Member
Περισσότερα
03/08/2015 16:47 - 03/08/2015 16:48 #31492 από qluser

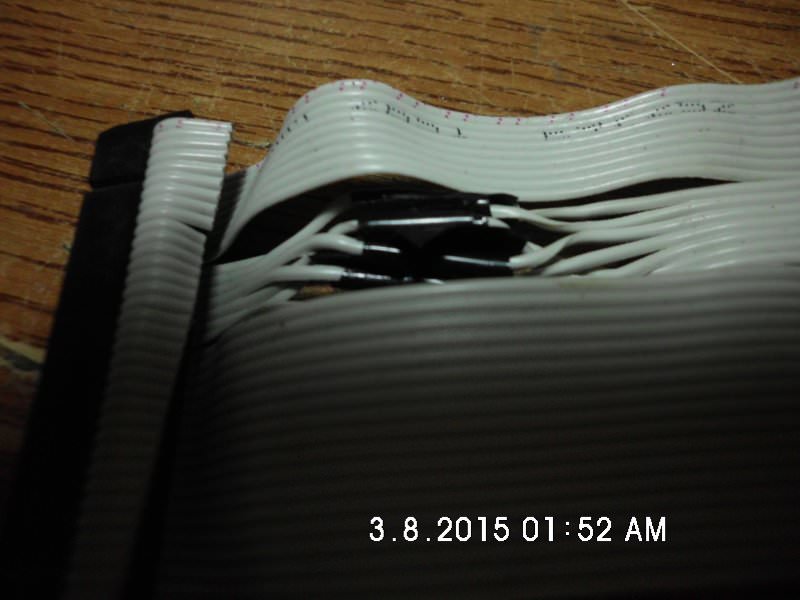

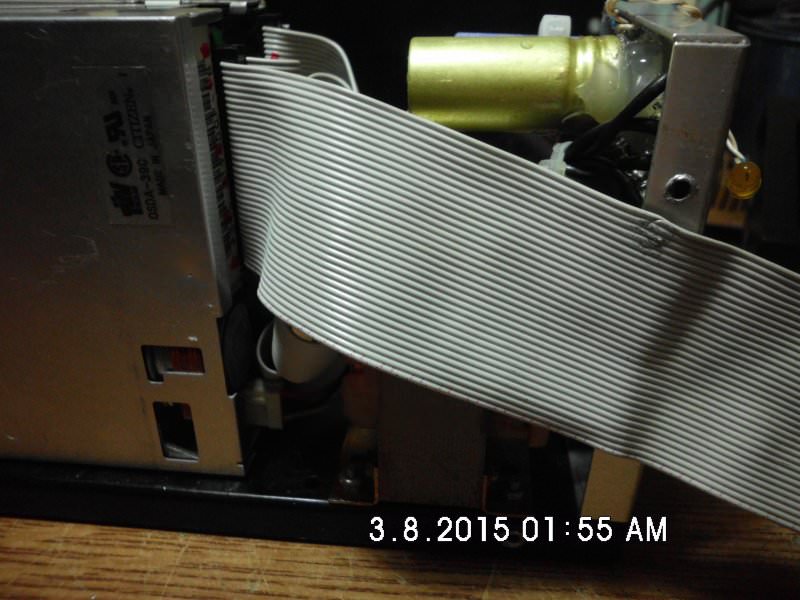

Εδώ το απαραίτητο κόψιμο των ανεστραμμένων καλωδίων της ταινίας και την επαναφορά τους σε παράλληλη διάταξη σειράς,για τη σωστή λειτουργία.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Senior Member
  • Senior Member
Περισσότερα
03/08/2015 16:51 #31494 από qluser

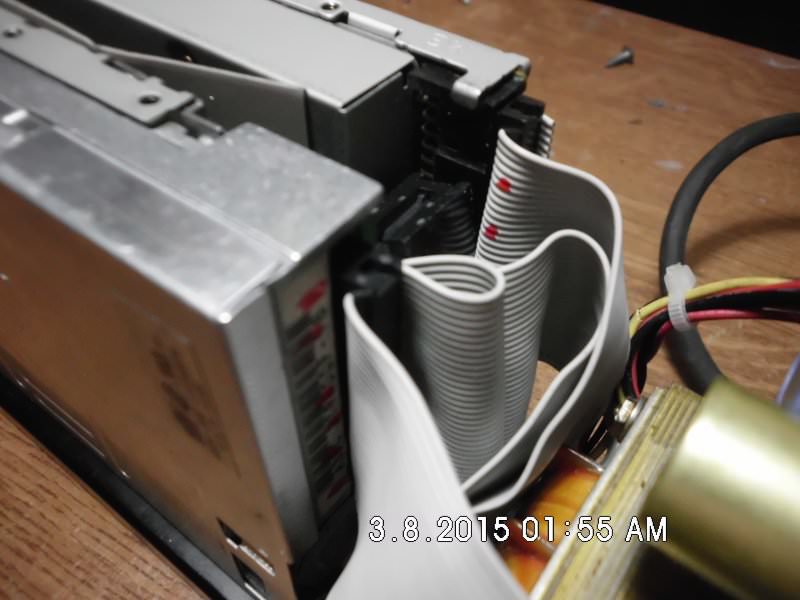

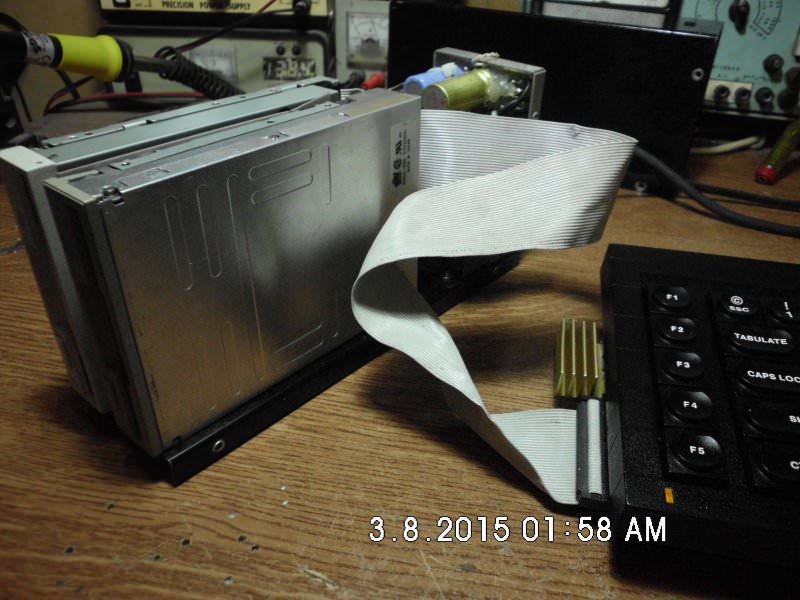

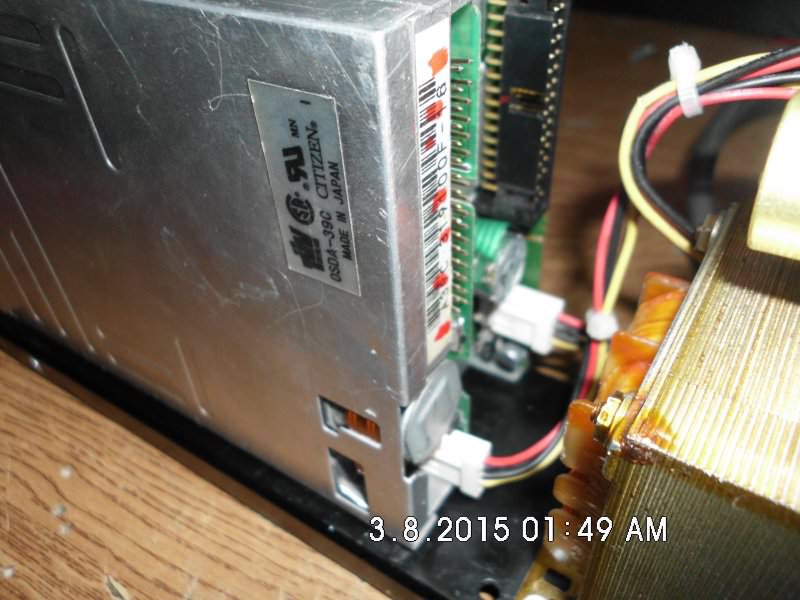

Τοποθέτηση της ταινίας στους οδηγούς,και τεστάρισμα καλής λειτουργίας.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chdlee, chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Senior Member
  • Senior Member
Περισσότερα
03/08/2015 16:56 #31495 από qluser

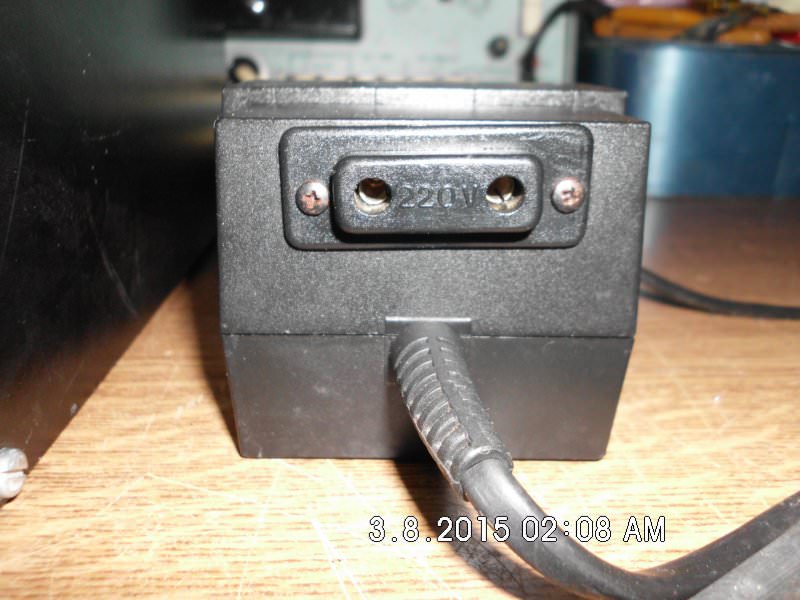

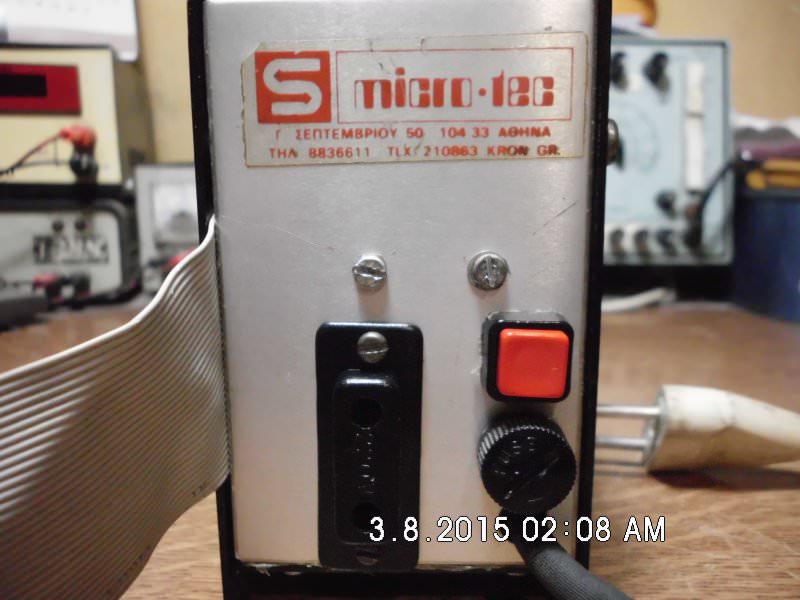

Εδώ η πρόσθετη πρίζα παροχής 220V για τη ταυτόχρονη λειτουργία και του υπολογιστή απο τον ιδιο διακόπτη.

Μια επιπλέον πρίζα τοποθετήθηκε και στο τροφοδοτικό του υπολογιστή για επιπλέον ευελιξία οταν χρειαστεί..
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chdlee, chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • qluser
  • Το Άβαταρ του/της qluser Συντάκτης θέματος
  • Senior Member
  • Senior Member
Περισσότερα
03/08/2015 17:09 #31496 από qluser

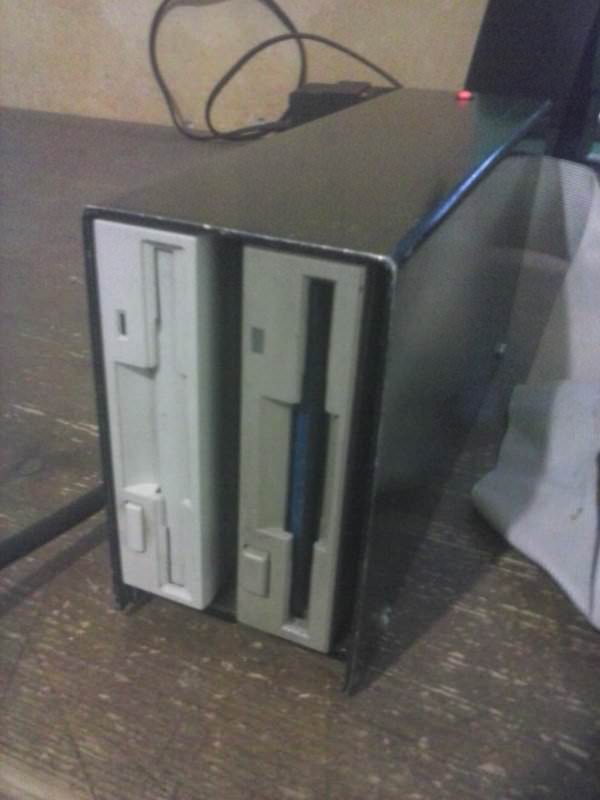

Η συσκευή όπως φαίνεται μονταρισμένη.
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": chdlee, chriskgnr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
09/08/2015 13:17 - 09/08/2015 13:18 #31589 από chriskgnr
μπράβο για την υπομονή σου Γιώργο! :woohoo: Εγω ενα τετοιο τοπικ θα το ονομαζα "ο εφιάλτης στο δρομο με τις disk drive καλωδιοταινίες για το QL"! :lol2: Ακομα θυμαμαι το πηξιμο με ενα double 3.5 drive που ενω εκανε ενα αρχικο dir το QL, μετα αρνιοταν πεισματικα να διαβασει οποιαδηποτε δισκετα παρα μονο μετα απο reset. :lol2:


EDIT: δοκιμασα τα παντα(και με ultrex λουστηκα) αλλα δεν επαιξαν με τιποτα τα drives. Και μετα πηγαν στον κουβα...

21st century breakdown...
