30/09/2015 17:08 - 01/10/2015 19:06 #32251 από Aristos !!!
MoD : Joystick αντικαθηστα την πλακετα Jamma !!! δημιουργήθηκε από Aristos !!!
Καλησπερα !!!

Ξεκινωντας θελω να σας δειξω πως μπορουμε να μετατρεψουμε ενα Joystick απο ηλεκτρικες εντολες που διαθετει,σε παθητικες εντολες ..... Δηλαδη σε οποιοδηποτε μπουτον η Arcade stick ......

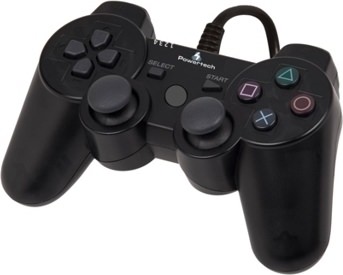

To Joystick Υποστηρηξη .... PC/PSX/PS2/PS3/XBOX360 .....


Καταρχην το λεινουμε ολο,και καβουμε και τα μοτερ του θερμικου ......

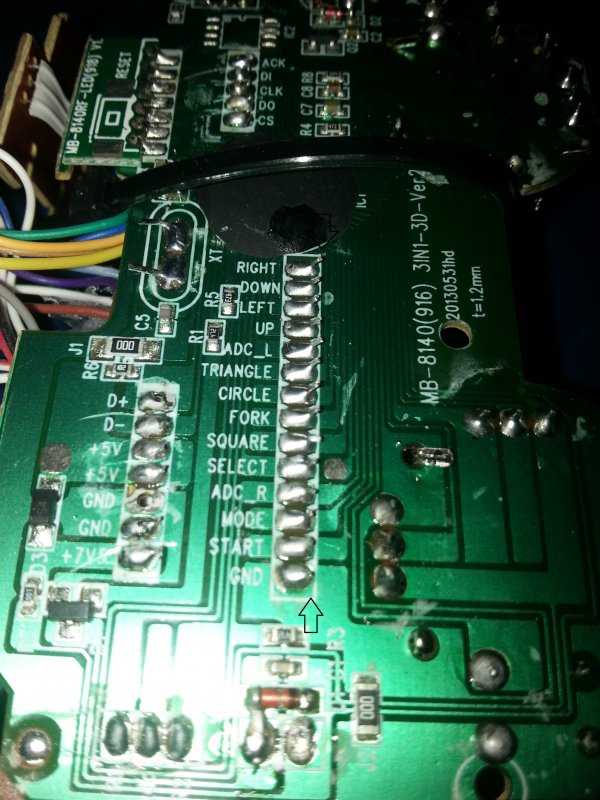

Θα παρατηρησουμε οτι το συγκεκρημενο εχει μια πολλαπλη,οποτε απο εκει θα παρουμε της εντολες για ταμπουτον .....

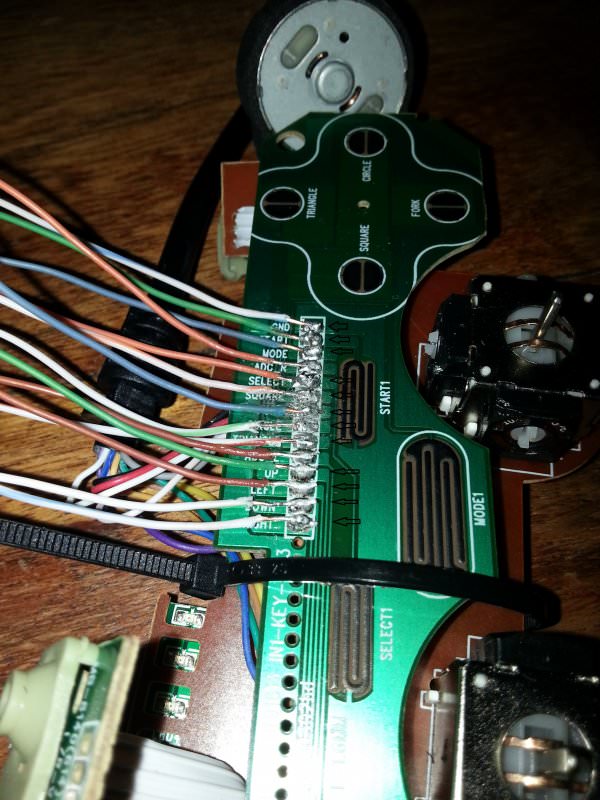

Ξεκιναμε και κολλαμε ενα ενα στη πολλαπλη 12 καλωδια .... Εκτος απο δυο (ADC_R - ADC_L)

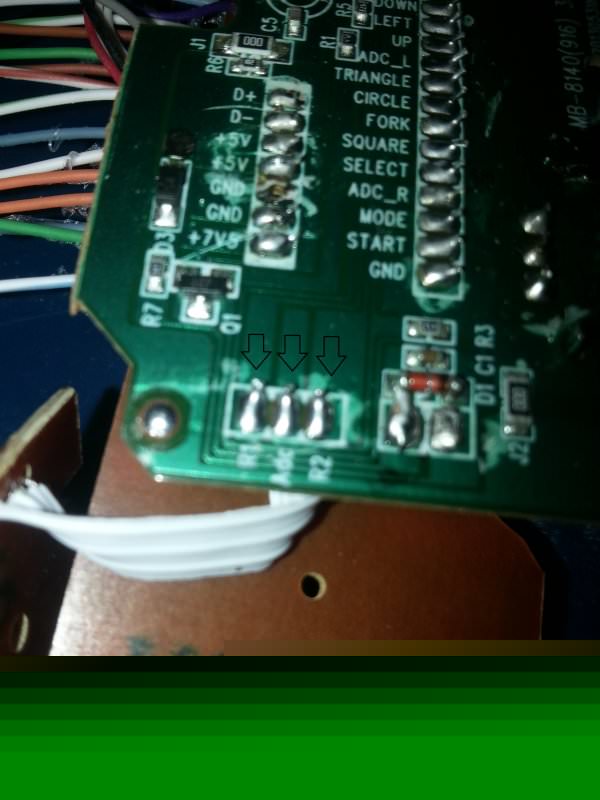

Επισης κολλαμε και της 6 επαφες στα πλαινα της πλακετας και απο της δυο πλευρες (δηλ. 3+3) δειτε φωτο ....

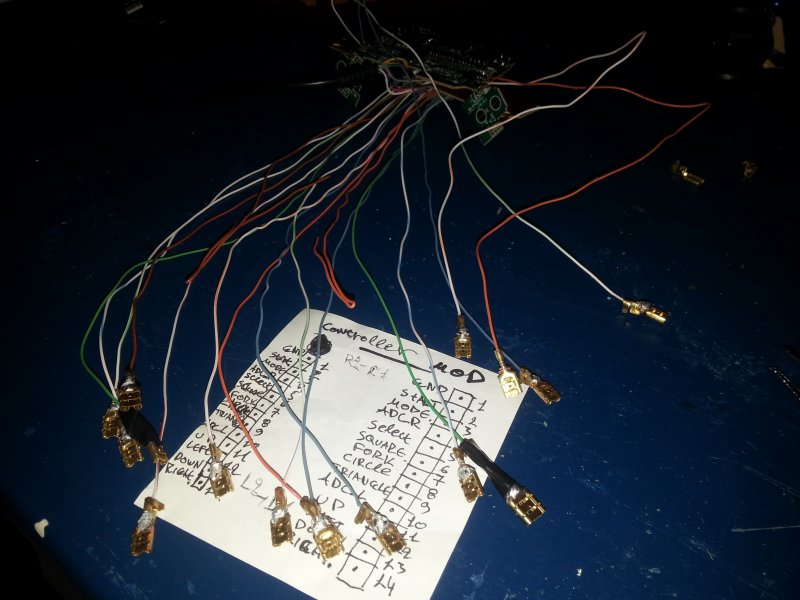

Μετα καλλαμε ολες της επαφες (12 + 3 +3=18 εντολες) Τα πλαινα αντιστοιχουν στα επανω κουμπια ......

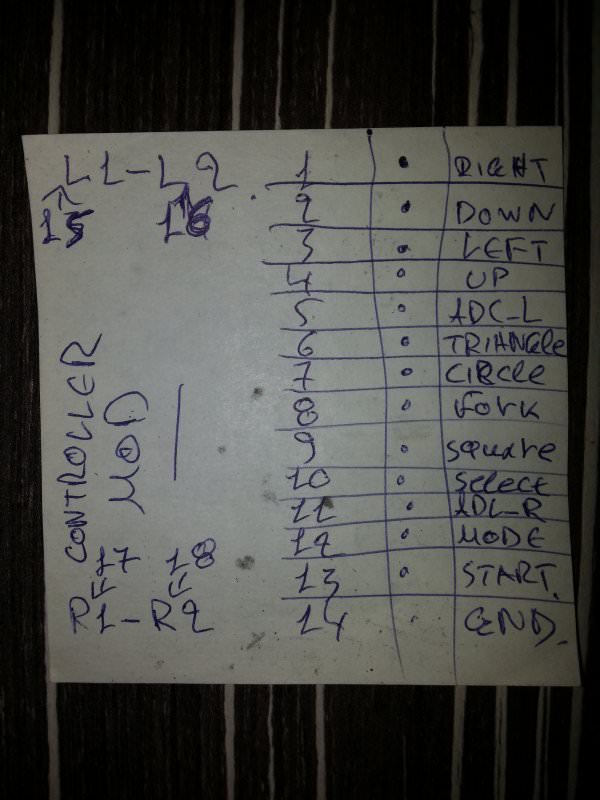

Κανουμε ενα σχεδιαγραμμα τα αριθμουμε,κατι σαν και αυτο για να μπορουμε να θημομαστε της εντολες .......

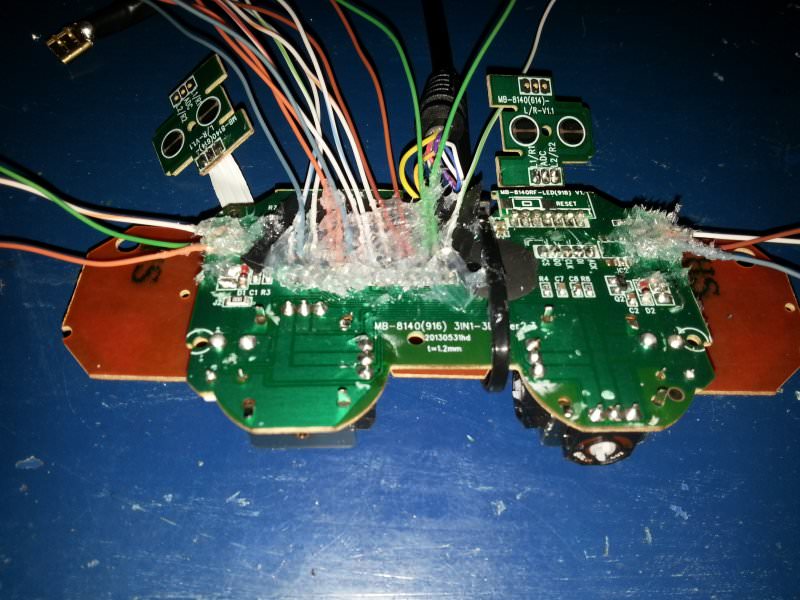

Βαζουμε Σιλικονη στης επαφες ..... Καλο ειναι να βαλουμε θερμη σιλικονη κολαει καλυτερα,για να σταθεροποιηθουν ....



Για να γνωριζουμε ολοι οι αριθμοι που βαλαμε ειναι τα θετικα (+). Το GDN και οι δυο επαφες που βρισκονται αναμεσα στο αριθμο 15-16 και 17-18 ειναι τα αρνητικα .....

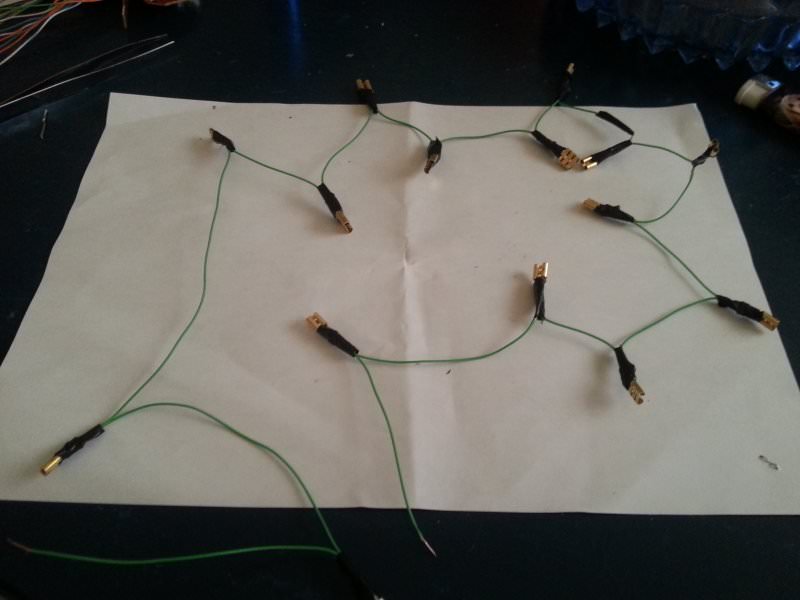

Φτιαχνουμε μαι πολλαπλη καλοδιωση με τα αρνητικα ......







Και τελος προσθετουμε βισματα η τα κολαμε με τα switch με καλαι .......
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, alex76gr, aidivn

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
30/09/2015 17:50 - 30/09/2015 20:13 #32252 από glaros
Απαντήθηκε από glaros στο θέμα MoD : Joystick αντικαθηστα την πλακετα Jamma !!!
Ευχαριστούμε για το mod.

ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
30/09/2015 21:51 - 30/09/2015 21:55 #32253 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : Joystick αντικαθηστα την πλακετα Jamma !!!
Διορθωθηκε !!!

Ευχαριστω για τη παρατηρηση !!!

Ρωτηστε με οτι δεν καταλαβαινεται !!!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
30/09/2015 22:46 #32255 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα MoD : Joystick αντικαθηστα την πλακετα Jamma !!!
Ευχαριστούμε Άρη που μοιράζεσαι τις γνώσεις σου με την κοινότητα μέσω της πολύ ωραίας παρουσίασης σου :cheer:
:thanx:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
01/10/2015 14:19 - 01/10/2015 14:23 #32258 από jimn
Απαντήθηκε από jimn στο θέμα MoD : Joystick αντικαθηστα την πλακετα Jamma !!!
Το ίδιο έχω κάνει και εγώ στο δικό μου

Έχω πάρει από την πλακέτα ένα σημείο που έξυσα για την γείωση
και από κάθε επαφή του joypad τράβηξα(κόλλησα) ενα καλωδιάκι
και τα πέρασα μετά πάνω στην κλέμα για να συνδεθούν μετά τα κουμπιά
της καμπίνας.

η παραπάνω φωτο δεν είναι δική μου απλά για να δείτε από που τράβηξα
το καλώδιο για την κάθε επαφή.
Απλά μια αρίθμηση πάνω στην κλέμα θα βοηθήσει για να ξέρεις ποιό κουμπί
είναι ποιό.
ΠΡΟΣΟΧΗ αν το χειριστήριο έχει σαν το δικό μου τους αναλογικούς μοχλούς,απλά
διπλώστε τους από πισω και ΜΗΝ τους κόψετε,δεν ξέρω τι γίνεται αλλά το
χειριστήριο τρελένεται και είναι σαν να πατάς 6-7 κουμπιά μαζί
(ας εξηγήσει κανείς γνώστης το γιατί να μου φύγει και εμένα η απορρια)

Ελπίζω να βοήθησα και εγώ :P
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
01/10/2015 18:22 - 01/10/2015 18:34 #32261 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : Joystick αντικαθηστα την πλακετα Jamma !!!
Βοηθησες φιλε μου καποιους για τους οποιους το MoD ειναι η ζωη τους !!!

Επισης για να σου εξηγησω να καταλαβεις τη διαφορα οτι οτι κοντρολ και τα δυο ειναι κινεζικα ...

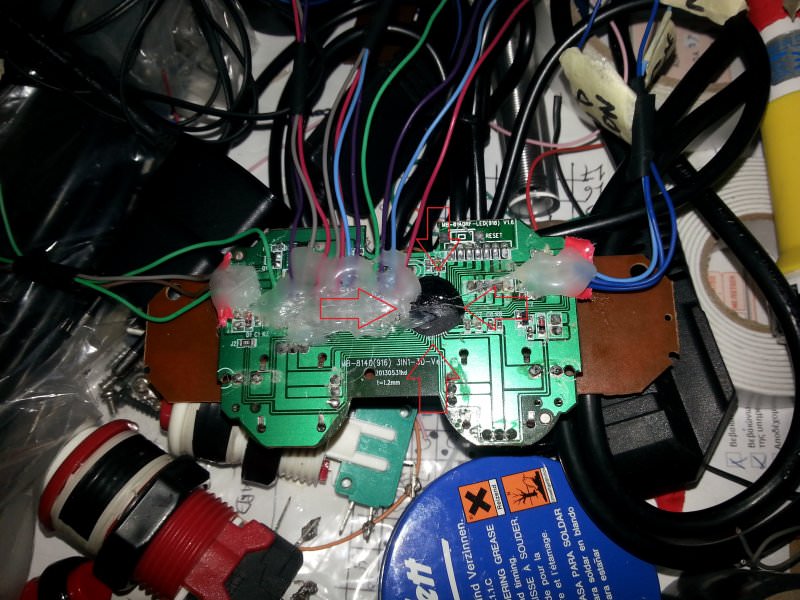

Επειδη εχω μονταρει μερικα κινεζικα κοντρολ βγαινουν σε 2 η 3 τυπους στα ολοκληρωμενα και στα αναλογικα ....

Δεν ξερω αν γνωριζεις οτι οι πλακετες που δεν εχουν επεξεργαστες αντικαθίστανται απο ενα ολοκληρωμενο ....
Οπου αυτο δινει της εντολες .....
Επισης προγραμματιζετε με ειδικη μοντουλα απο το USB μονο στη κινα ......

Δηλ ..... Αυτο ειναι στην δικια μου περιπτωση ....




Τα ολοκληρωμενα που δεν ειναι αποσπωμενα τσιπακια και ειναι κολλημενα πανω στη πλακετα δεν μπορουμε να τα προγραμματισουμε στην ελλαδα .....

Αυτα τα ολοκληρωμενα κυκλοφορησαν σε 2 τυπους εδω .....

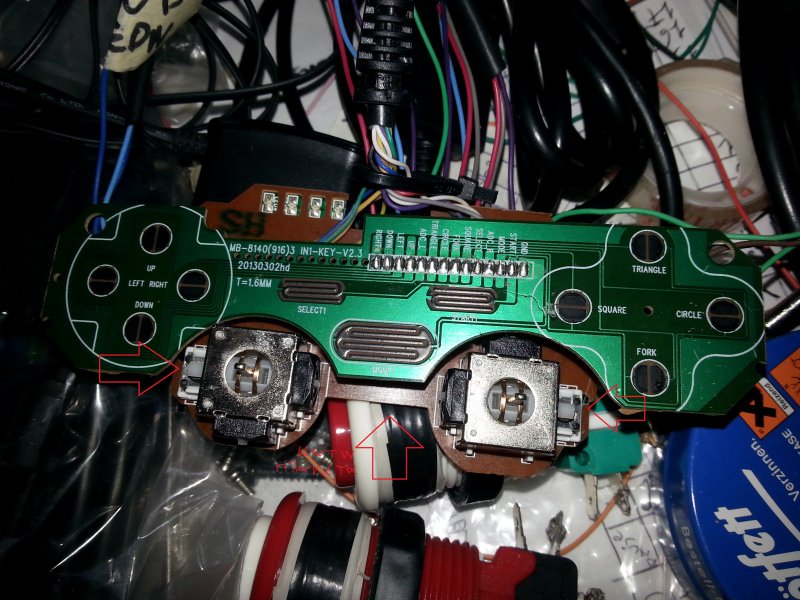

Στα ολοκληρωμενα δεν διαφερει σε τιποτα οπτικα,αλλα διαφερει στα αναλογικα ......

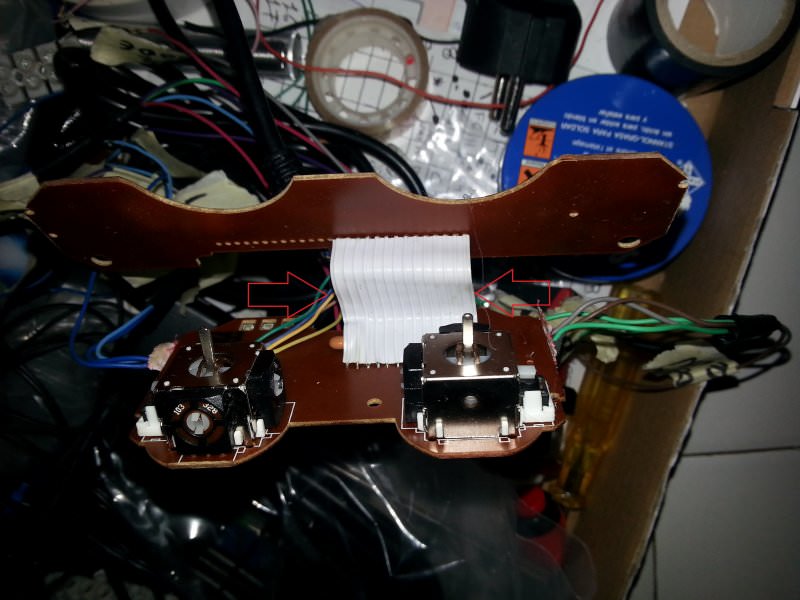

Υπαρχουν και αυτα με της καλοδιοταινιες στα αναλογικα .....
Εμενα ειναι πανω σε δευτερη πλακετα .....
Ειναι το ιδιο πραμα ακριβως .....



Για να σου απαντησω σε αυτο που με ρωτησες, το οτι μπερδευονται οι εντολες αν κοψης της καλοδιοταινιες ......
Εμενα εχει μια καλοδιοταινια στην ενωση των πλακετων .......



Αν την κοψω παθαινω το ιδιο πραγμα με σενα,διοτι αφαιρω αυτοματα καποιες εντολες .....

Ο λογος ειναι οτι το ολοκληρωμενο εχει προγραμματιστη να δινει (πχ.30 εντολες και εχεις αφαιρεση της 16 που ειναι τα αναλογικα ..... Και για αυτο το λογο μπερδευεται ......

Τιποτα το ανησυχητικο απο της κινεζιες που μας πουλανε .....

Αν ποτε σου κατσει να μονταρεις καποιο γνησιο,θα δεις οτι τα μοτερ ειναι πανω σε μια πλακετα μαζι με ολες της εντολες ....
