Topic-icon MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
01/10/2015 19:17 - 02/10/2015 17:45 #32262 από Aristos !!!
Καλησπερα !!!

Εδω θα ηθελα να σας δειξω πως μπορουμε να μετατρεψουμε ενα πληκτρολογιο,το οποιο μπορει να αντικαταστησει ενα
PCB CONTROLLER - JAMMA για να μπορεσουμε να το βαλουμε για Button και joystick ......

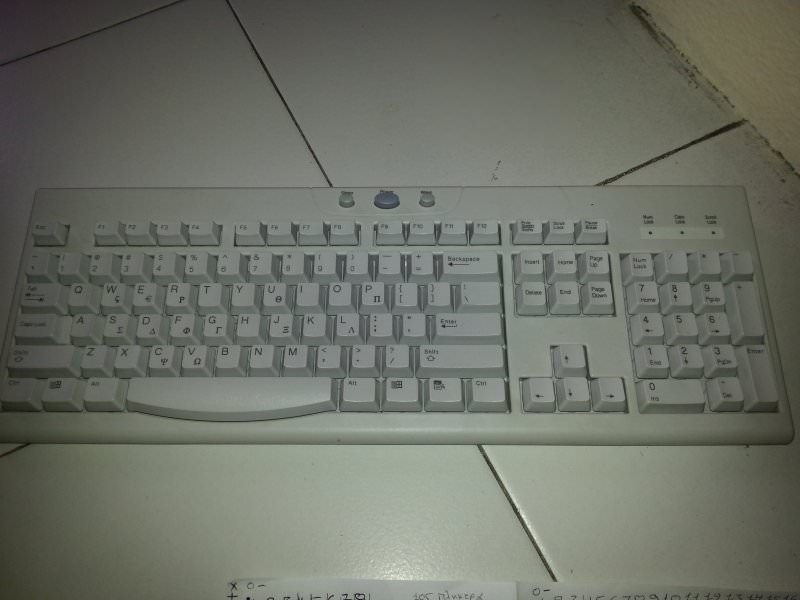

Ειναι καλο να βαλουμε ενα παλιο πληκτρολογιο με λιγοτερα κουμπια το οποιο εχει λιγοτερες επαφες σαν και αυτο εδω ....

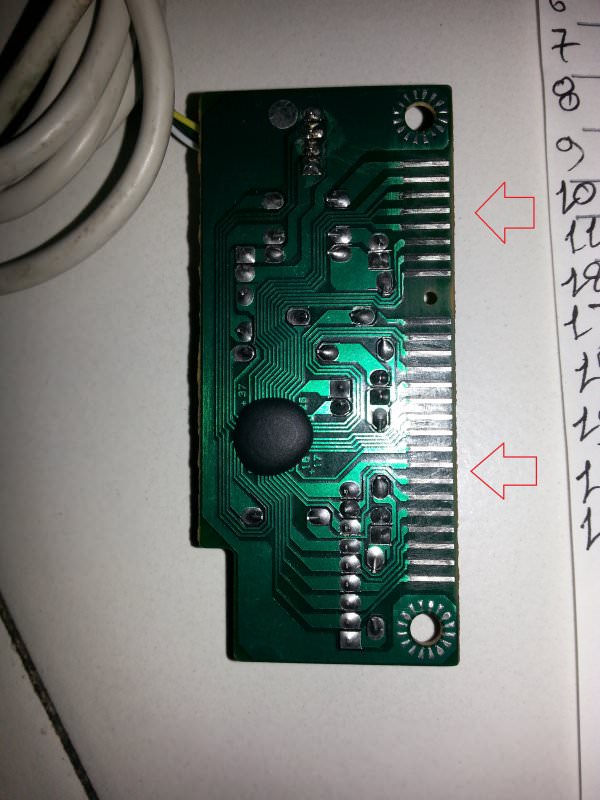

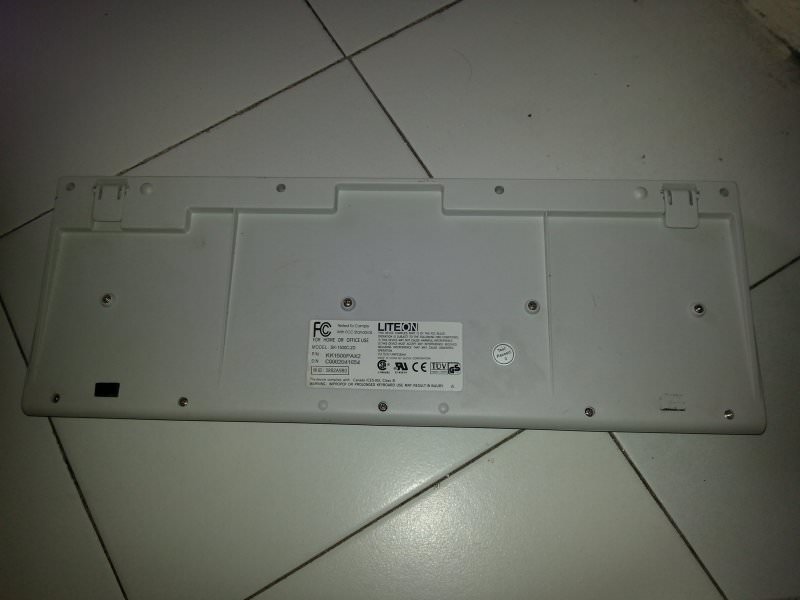

Σαν πρωτη δουλεια λυνουμε ενα πληκτρολογιο και βγαζουμε την πλακετα εξω ......

(π.χ)

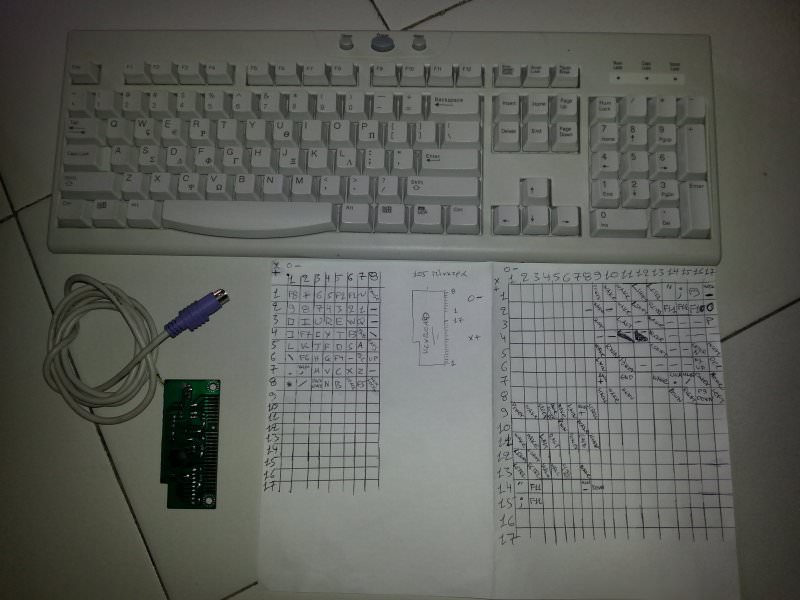

Κατοπιν μετραμε ποσες επαφες εχει η πλακετα .....

Στην αντοιστιχη πλακετα εχουμε 17 και 8 επαφες .......

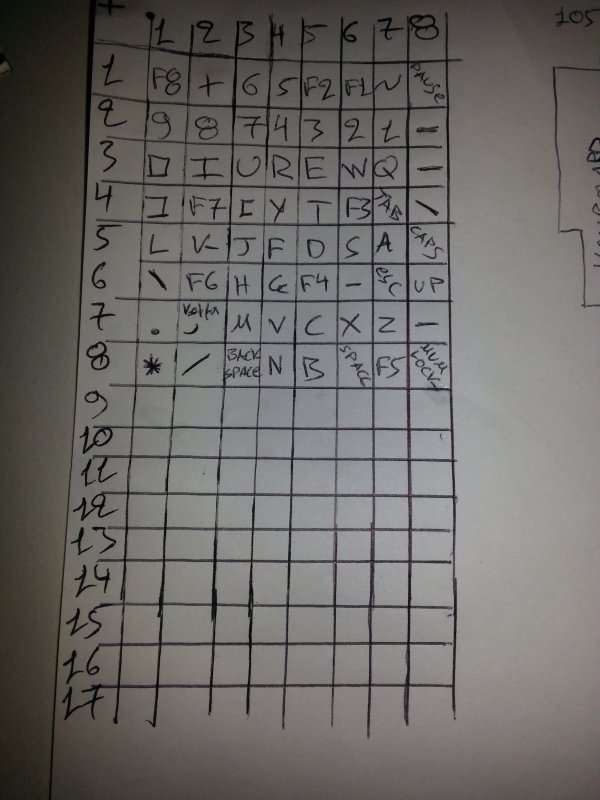

Κανουμε ενα σχεδιαγραμμα σαν και αυτο ξεκινωντας απο κατω .......
Βαζουμε 17 εντολες καθετα και 8 οριζωντιες .....
Μονο τα κελια χωρις τοις σημιωσεις μεσα τους ......



Τεσταρουμε την πλακετα για να δουμε της εντολες με δυο καλωδιακια ψιλά ...

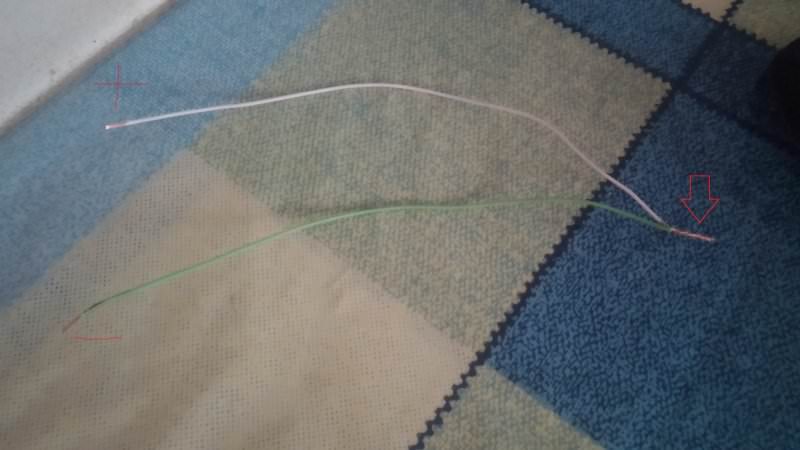

Δηλαδη κοβουμε 2 καλωδια 6 ποντους,και τα γδινουμε στης γωνιες .....

Ενωνουμε τα 2 καλωδια μαζι και τα αφηνουμε στην ακρη .....





Κουμπωνουμε το βισμα PS/2 η USB του πληκτρολογιου στο κομπιουτερ μας ...

Πιθανον να πρεπει να κανουμε επανεκινηση το PC ......

Τρεχουμε στο PC το προγραμμα KEYBOARD TESTER το οποιο θα μας δειξει ενα πληκτρολογιο στην οθονη μας ....

Στη συνεχεια περνουμε τα δυο καλωδιακια που φτιαξαμε πριν,τα οποια ειναι βεβαια ενωμενα στης ακρες .....(πιο πανω φωτο_.......



Ακουμπαμε με της απεναντι ακρες αναλογα με το πλανο .......

H στηλη η καθετη με 17 επαφες ειναι θετικα,και η οριζοντια με της 8 ειναι αρνητικα .....

Δηλαδη απο τη στηλη με της καθετες 17 επαφες την 1, με την αλλη 1 της καθετης στηλης ......

Ξεκιναμε δηλ....

1 με την 1 ....
1 με την 2 ....
1 με την 3 ....
1 με την 4 ....
1 με την 5 ....
1 με την 6 .....
1 με την 7 .....
1 με την 8 ....

Μετα ......
2 με την 1 ....
2 με την 2 ....
2 με την 3 ...
2 με την 4 ....
2 με την 5 ...
2 με την 6 ...
2 με την 7 ....
2 με την 8 .....

Μετραμε και τοις 17 επαφες με της 8 αντοιστιχα ......

Ταυτοχρονα βλεπουμε στην οθονη στο προγραμμα σε ποιο κουμπι αντιστοιχη η καθε επαφη .....
Και γραφουμε στα αντοιστιχα κελια τη εντολη που μας δινει ......
Γραψτε ολες της εντολες του πληκτρολογιου ......


Εγω κρατησα 2 Player ...... Δηλ ... 18 κουμπια και 8 τα stick ....... 26 ολα μαζι .....




Στην περιπτωση μου δεν μου εδινε τα βελακια πανω-κατω-δεξια-αριστερα ....

Οποτε αντοιστιχισα μονο τη στηλη με της 17 εντολες ......

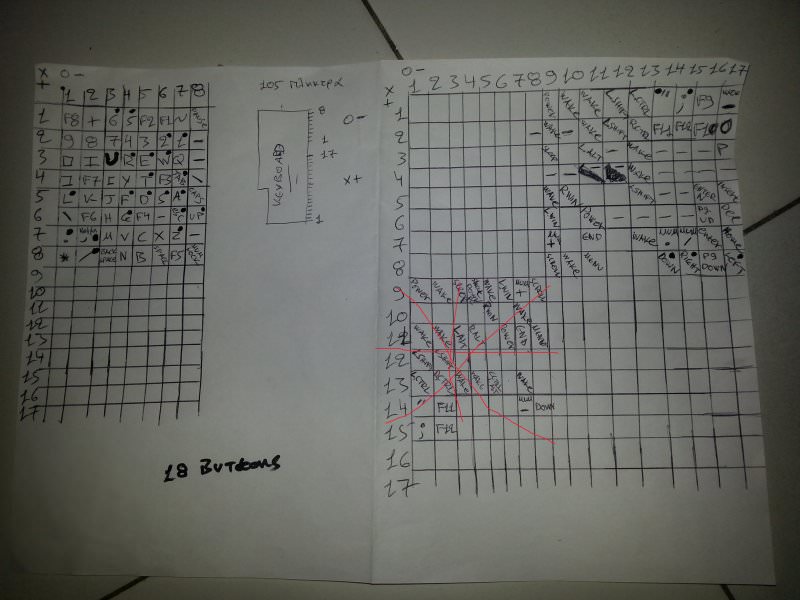

Επισης εκανα και το 2 σχεδιαγραμμα δεξια ... Δηλ... 17 καθετες και 17 οριζοντιες ...

Και της τεσταρα παλι μια μια ..... Και βρηκα τοις εντολες απο τα βελακια ......

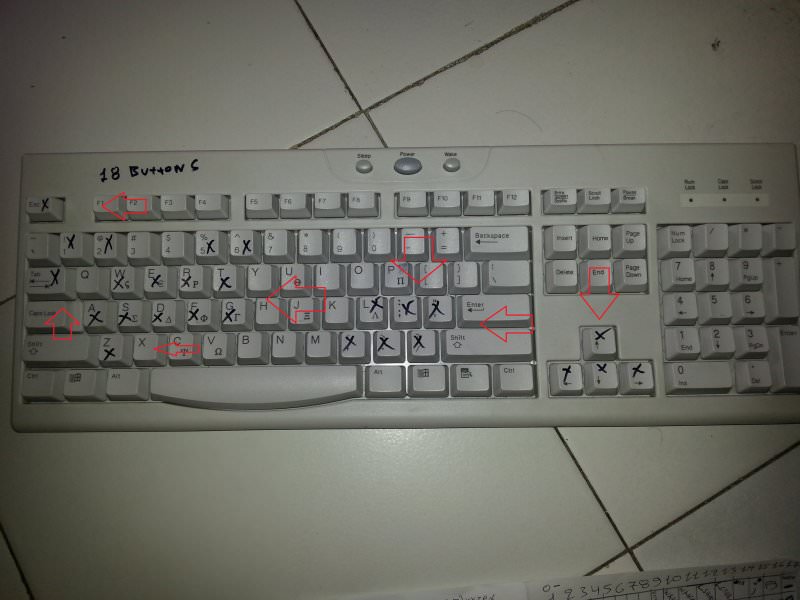

Και εβαλα μαυρη κουκιδα με μαρκαδωρο σε αυτα που θελω ......

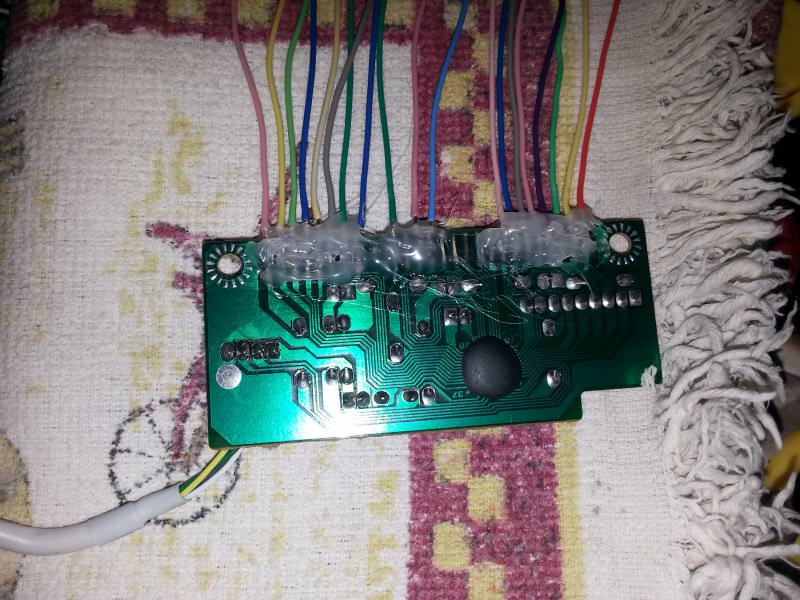

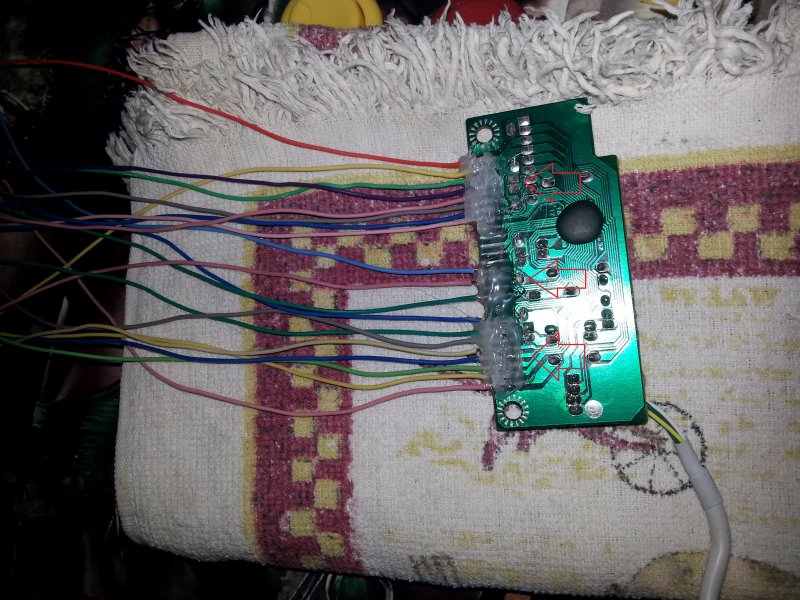

Μετα κολλησα μονο τα καλωδια απο το σχεδιο που χρειαζομαι .....



Εβαλα θερμη σιλικονη και κολλησανε .....

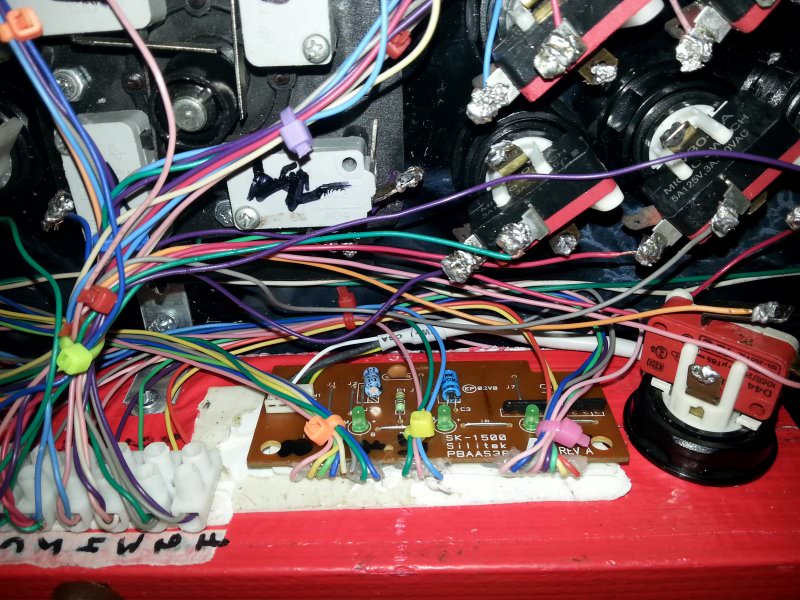

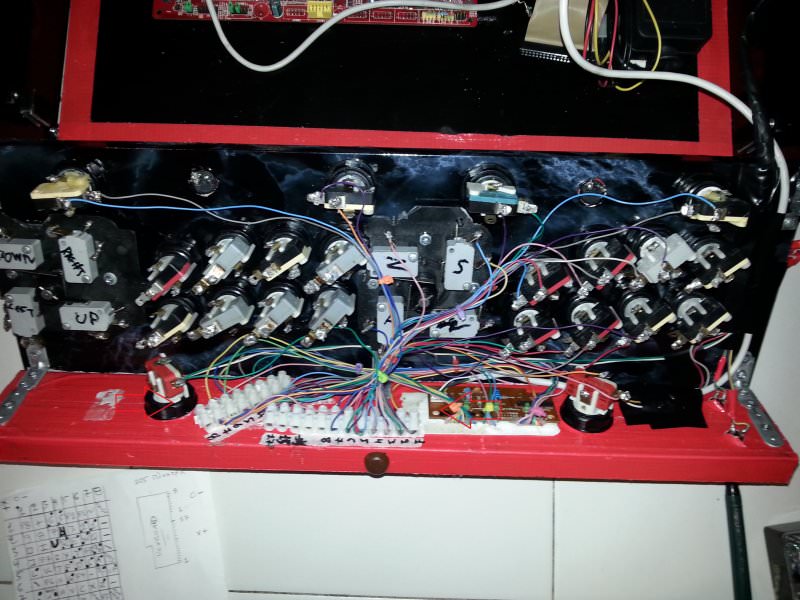

Αφου στεγνωσε λοιπον τοποθετησα τη πλακετα κατω απο το πανελ του Bartop .....



Εβαλα βεβαια ολα τα καλωδια σε κλεμες .... οσα κολλησα δηλαδη,και τα αριθμησα αναλογα με το σχεδιο .....





Μετα τα κολλησα με τα Switch τον κουμπιων .....

Και μετα κουμπωσα το PS/2 βισμα στο PC, εκανα επανεκινηση και το ρυθμησα με το Mame .....

Τουρμπο λεμε το μηχανακι !!!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, alex76gr, aidivn, kazas, DUser1

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr
  • Retro Maniac
  • Retro Maniac
Περισσότερα
01/10/2015 21:17 #32267 από alex76gr
Επιστήμονας, όχι αστεία! :clap2:

" Έχω σε 46άρα κασέτα όλα τα τραγούδια των Metallica! " :D

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
02/10/2015 10:41 - 02/10/2015 10:44 #32270 από jimn
:bow:

Μπορούμε να δούμε και σε εικόνα τα παρακάτω βήματα που περιγράφεις ?

Ενωνουμε τα καλωδια μαζι και τα αφηνουμε στην ακρη .....

Στη συνεχεια περνουμε τα δυο καλωδιακια που φτιαξαμε πριν,τα οποια ειναι βεβαια ενωμενα στης ακρες .....

Ακουμπαμε με της αλλες ακρες αναλογα με το πλανο .......

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
02/10/2015 17:51 #32275 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Διορθωθηκε ξανακοιταξε την αναρτηση .....
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
04/10/2015 19:40 #32302 από jimn
Το έκανα με ένα πληκτρολόγιο παλιό που είχα και έβγαλα περίπου τα 20 κουμπιά.
Είναι οκ?
Δεν μου βγήκαν όλοι οι συνδυασμοί και κουμπί, κάποια που ενώ να δεν αντίστοιχουσαν σε κάποιο γράμμα ή σύμβολο

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
05/10/2015 01:17 - 05/10/2015 01:35 #32306 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Φιλε μου ποτε δεν βγαινουν ολα τα κουμπια ...... Διότι δεν μπορεις να αντικαταστησεις ολες της επαφες της μεμβρανης ..... Το θεμα ειναι να βγαλεις τα κουμπια που χρειαζεσαι με μικρο κοστος και να κανεις την δουλεια σου .....

Στη στηλη με της περισσοτερες επαφες της πλακετας δοκιμασε να ακουμπησεις τα καλοδια σε μια στηλη .....
Οπως και στη στηλη με της λιγοτερες επαφες δοκιμασε να ακουμπησεις τα καλωδια σε μια στηλη .......
Θα σου βγαλει πολυ περισσοτερες επαφες .......

Εγω απο οτι βλεπεις και στης φωτο εβγαλα γυρο στα 100 .....

Δωσε μου μια φωτογραφια με την πλακετα μηπως μπορω να σε βοηθησω ......

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
06/10/2015 20:53 #32318 από jimn
Λοιπόν αυτή είναι η πλακέτα και στο χαρτάκι τα κουμπιά που έβγαλα :)


Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
07/10/2015 06:34 - 07/10/2015 06:37 #32335 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Απο οτι βλεπω πρεπει να ειναι η πλακετα πληκτρολογιο Μicrosoft .....

Δοκιμασε να ενωσεις τα καλωδια σε μια στηλη ......

Απο τη καθετη στηλη μονο .....

1 με το 2
1 με το 3
1 με το 4 ......

Και μετα απο τη οριζοντια στηλη μονο κανε το ιδιο .....

Εχω και εγω υποψην μου να μονταρω ενα το ιδιο .....
Αν δεν σε βοηθησα κανε λιγο υπομονη θα παραθεσω αναρτηση ....

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • jimn
  • Το Άβαταρ του/της jimn
  • Retro Expert
  • Retro Expert
Περισσότερα
07/10/2015 07:30 #32336 από jimn
Θα το δοκιμάσω και θα ενημερώσω,ευχαριστώ πολύ :)

ps
το πληκτρολόγιο είναι dell

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
25/03/2016 10:07 - 25/03/2016 15:28 #35624 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Φιλε μου το πληκτρολογιο ειναι μεσα σε αυτο και ειναι DELL με δυο στηλες απο 13 επαφες .....

www.retrocomputers.gr/forum/arcades/1796...ocktail-pacman#35634


Το εβαλα σε ενα Arcade Mini Cocktail .....
Αν θες βοηθεια ενημερωσε με ....
Μονταρω ολα τα πληκτρολογια .....

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • dukepapas
  • Το Άβαταρ του/της dukepapas
  • Retro Maniac
  • Retro Maniac
  • "ουδεις αχαριστος εκ του ευεργετηθεντος"
Περισσότερα
25/03/2016 13:08 #35630 από dukepapas

Aristos !!! έγραψε: Φιλε μου αν το πληκτρολογιο ειναι αυτο ....

Το εβαλα σε ενα Mini Coctail .....
Αν θες βοηθεια ενημερωσε με ....
Μονταρω ολα τα πληκτρολογια .....


Αριστο εχει καποια χρεωση;

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
25/03/2016 15:37 - 25/03/2016 15:46 #35635 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Φιλε μου για να σου εξηγησω εγω χρεωνω .....

12 Ευρω τα πληκτρολογια .....
18 Ευρω τα Joystick .....

30 Ευρω το μονταρισμα .....

Ακομα πρεπει να σου πω ....
Το πληκτρολογιο μπορει να βγαλει μεχρι και 4 Players ...
Το Joystick μπορει να βγαλει 1Player ...

Και αν θες μπορω να στο εγκαταστησω και να στο κολλησω σε PC η σε οτι αλλη συσκευη θες .....

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • dukepapas
  • Το Άβαταρ του/της dukepapas
  • Retro Maniac
  • Retro Maniac
  • "ουδεις αχαριστος εκ του ευεργετηθεντος"
Περισσότερα
25/03/2016 22:16 - 25/03/2016 22:28 #35650 από dukepapas
Αρα αλλο βοηθεια και αλλο χρεωση αυτο δεν λεγεται βοηθεια λεγεται εμποριο ,οκ ..... επειδη σου ειχα ζητησει και εγω βοηθεια νομιζα πως θα βοηθουσες για το pad που μπανει στα arcade και δεν μου απαντησες ποτε, απλα να ξεχωριζουμε τις λεξεις απο τις εννοιες.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Aristos !!!
  • Το Άβαταρ του/της Aristos !!! Συντάκτης θέματος
  • Retro User
  • Retro User
  • # Cabinet Designer #
Περισσότερα
26/03/2016 18:43 #35663 από Aristos !!!
Απαντήθηκε από Aristos !!! στο θέμα MoD : πληκτρολογιο αντικαθηστα την πλακετα Jamma !!!
Καταρχην για να καταλαβεις σου δινω το joystick και το πληκτρολογιο στη τιμη που τα αγοραζω τι αλλο θες.Οσο για το μονταρισμα και το κολημα,για καποιες ωρες που θα φαω,ειναι προσωπικη εργασια ....Δηλαδη μεροκαματο και οχι εμποριο ...... Αν ξερεις να ξεχωριζεις το ενα με το αλλο ....

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • dukepapas
  • Το Άβαταρ του/της dukepapas
  • Retro Maniac
  • Retro Maniac
  • "ουδεις αχαριστος εκ του ευεργετηθεντος"
Περισσότερα
27/03/2016 11:55 #35670 από dukepapas
Ναι ρε δεν τρεχει κατι εστω μεροκαματο το μεροκαματο δεν ειναι =βοηθεια, και εγω οταν ειπα οποιος θελει βοηθεια με την καμπινα του ενοειτε αφιλοκερδος θα του την προσφερω.Εδω ξεχασα να πω ενα τεραστιο ευχαρηστω στον γλαρο παρα το αποτελεσμα δημοσια ξερει αυτος.
