Μαθαίνοντας τα Βύσματα
23/12/2015 21:50 - 24/12/2015 00:48 #33869
από vovolas
"Knowing is not enough we must apply
Willing is not enough we must do."
Απαντήθηκε από vovolas στο θέμα DE 9pin - DB 23 pin (A500)
Άς κάνω εγώ πρώτος ποδαρικό

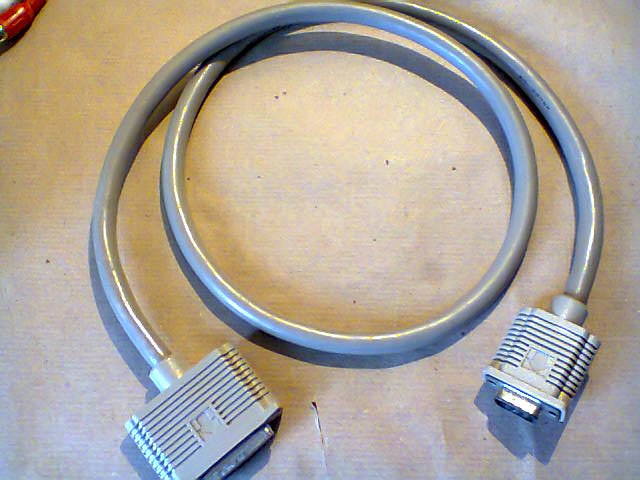

Θα αναφερθώ για το καλώδιο της Amiga 500 ώς γνωστό σε όλους μας για το RGB σήμα.

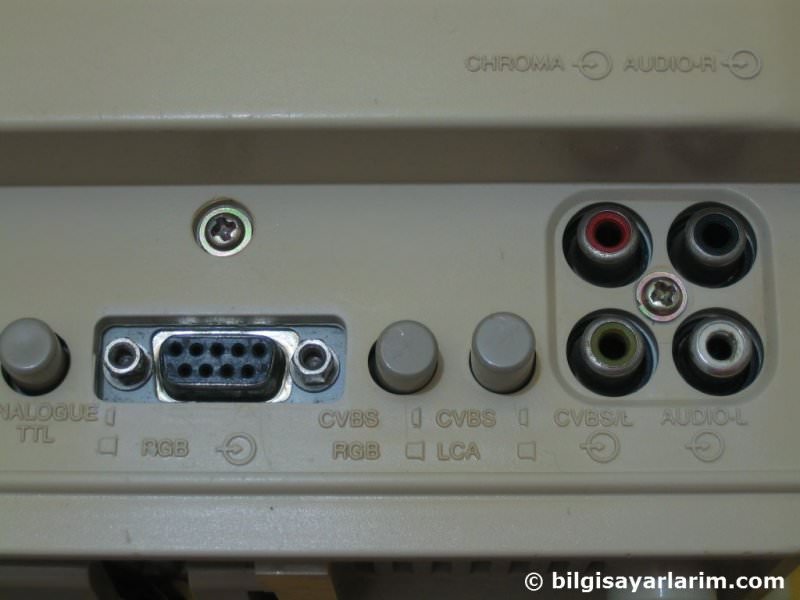

Απο την μία του άκρη βλέπουμε το DE9pin αρσενικό βύσμα του όπου συνδέεται στο πίσω port του Commodore 1084S video monitor

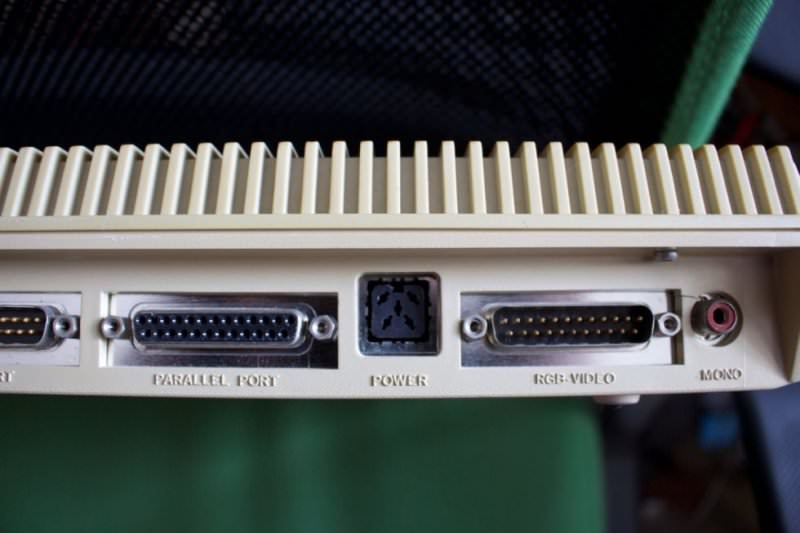

και απο την άλλη άκρη βλέπουμε το DB23pin οπου το βύσμα συνδέεται στο πίσω port RGB video του πληκτολογίου της Amiga 500

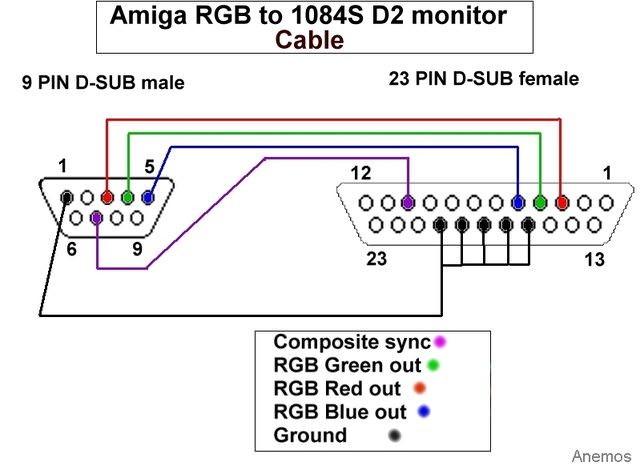

και κάποια χαρακτηριστικά της συνδεσμολογίας τους.
Θα αναφερθώ για το καλώδιο της Amiga 500 ώς γνωστό σε όλους μας για το RGB σήμα.
Απο την μία του άκρη βλέπουμε το DE9pin αρσενικό βύσμα του όπου συνδέεται στο πίσω port του Commodore 1084S video monitor
και απο την άλλη άκρη βλέπουμε το DB23pin οπου το βύσμα συνδέεται στο πίσω port RGB video του πληκτολογίου της Amiga 500
και κάποια χαρακτηριστικά της συνδεσμολογίας τους.
"Knowing is not enough we must apply
Willing is not enough we must do."
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
24/12/2015 00:53 - 24/12/2015 01:31 #33873
από glaros
Βύσματα εικόνας και ήχου RCA/PHONO.Composite-CVBS
Κίτρινο για video. (ένα κανάλι)
Άσπρο για ήχο (αριστερό κανάλι Stereo)
Κόκκινο για ήχο (δεξί κανάλι Stereo)
Παλαιότερα τα RCA δεν είχαν χρωματικό διαχωρισμό,ήταν μαύρα,σήμερα όμως έχουν συμπληρωθεί και άλλα χρώματα για να υποστηρίξουν το component video (τρία κανάλια)
TV aerial.RF.Coaxial/Ομοαξονικό
Το συνηθισμένο βύσμα σύνδεσης σε Home-micro συστήματα.Εικόνα και ήχος "περνάνε" από το ίδιο καλώδιο.
Σε κάποιες περιπτώσεις οι κατασκευαστές τοποθετούσαν RCA/Phono βύσμα για να βγάζει σήμα RF (κανάλι TV),αυτό δημιουργούσε σύνγχιση γιατί πρέπει η άλλη πλευρά του καλωδίου να είναι RF aerial/coaxial ώστε να επιτύχουμε σύνδεση με την TV.
Απαντήθηκε από glaros στο θέμα RCA - RF
Βύσματα εικόνας και ήχου RCA/PHONO.Composite-CVBS
Κίτρινο για video. (ένα κανάλι)
Άσπρο για ήχο (αριστερό κανάλι Stereo)
Κόκκινο για ήχο (δεξί κανάλι Stereo)
Παλαιότερα τα RCA δεν είχαν χρωματικό διαχωρισμό,ήταν μαύρα,σήμερα όμως έχουν συμπληρωθεί και άλλα χρώματα για να υποστηρίξουν το component video (τρία κανάλια)
TV aerial.RF.Coaxial/Ομοαξονικό
Το συνηθισμένο βύσμα σύνδεσης σε Home-micro συστήματα.Εικόνα και ήχος "περνάνε" από το ίδιο καλώδιο.
Σε κάποιες περιπτώσεις οι κατασκευαστές τοποθετούσαν RCA/Phono βύσμα για να βγάζει σήμα RF (κανάλι TV),αυτό δημιουργούσε σύνγχιση γιατί πρέπει η άλλη πλευρά του καλωδίου να είναι RF aerial/coaxial ώστε να επιτύχουμε σύνδεση με την TV.
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
02/01/2016 13:41 #34082
από glaros
Phone-Stereo Jack-Ear-TS-TRS
Ένα πολύ συνηθισμένο βύσμα που το συναντάμε κύριος σε ακουστικά.
Έχει χρησιμοποιηθεί επίσης για μεταφορά data αλλά και ρεύματος.
Χρησιμεύει μέχρι και σήμερα σε πολλές φορητές συσκευές με κυρίαρχο μέγεθος τα 3.5mm
Απαντήθηκε από glaros στο θέμα RCA - RF
Phone-Stereo Jack-Ear-TS-TRS
Ένα πολύ συνηθισμένο βύσμα που το συναντάμε κύριος σε ακουστικά.
Έχει χρησιμοποιηθεί επίσης για μεταφορά data αλλά και ρεύματος.
Χρησιμεύει μέχρι και σήμερα σε πολλές φορητές συσκευές με κυρίαρχο μέγεθος τα 3.5mm
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
20/01/2016 02:16 #34440
από fanny
Απαντήθηκε από fanny στο θέμα Μαθαίνοντας τα Βύσματα

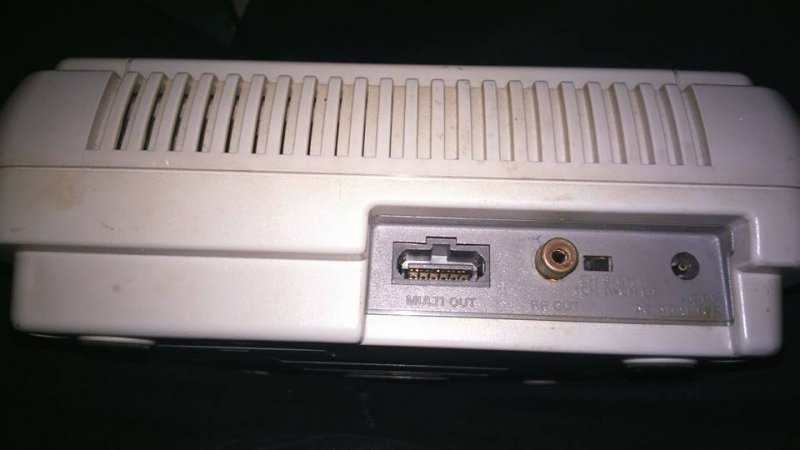

SNES - Super Nintendo Entertainment System

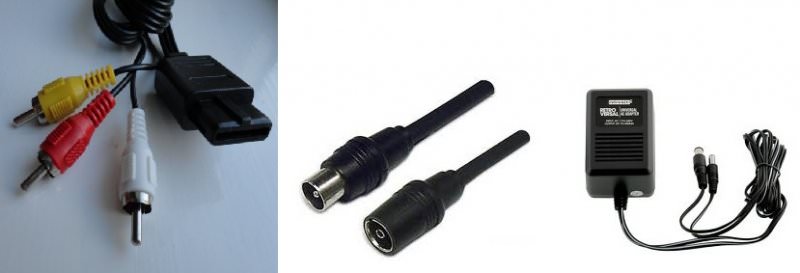

Αυτές είναι οι υποδοχές βυσμάτων του:
Υποδοχή καλωδίου σύνδεσης με την οθόνη ή τη τηλεόραση (ίδιο με του Nintendo 64)
Υποδοχή καλωδίου κεραίας
Διακόπτης (γράφει channel 3, 4 ή Α,Β αντίστοιχα και αναφέρεται στην συχνότητα συντονισμού του snes)
Υποδοχή τροφοδοτικού-μετασχηματιστή ρεύματος
Αυτές είναι οι υποδοχές βυσμάτων του:
Υποδοχή καλωδίου σύνδεσης με την οθόνη ή τη τηλεόραση (ίδιο με του Nintendo 64)
Υποδοχή καλωδίου κεραίας
Διακόπτης (γράφει channel 3, 4 ή Α,Β αντίστοιχα και αναφέρεται στην συχνότητα συντονισμού του snes)
Υποδοχή τροφοδοτικού-μετασχηματιστή ρεύματος
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
