20/01/2016 00:28 - 20/01/2016 01:22 #34434 από glaros
A500 - 1MB ram mod δημιουργήθηκε από glaros

Αφού απόκτησα και εγώ μια A500,ψάχνω τρόπους βελτίωσης αυτού του καταπληκτικού συστήματος.

Μου έκανε εντύπωση η ενοποίηση της 512KB chip ram με τα άλλα 512KB της extra ram.

Το mod είναι εύκολο και δεν χρειάζονται ιδιαίτερα υλικά.

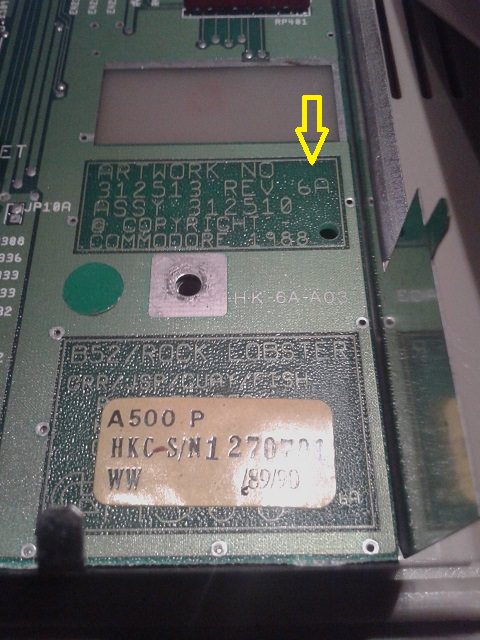

Η μετατροπή θα γίνει σε μητρική rev.6 (γίνεται και στην rev.5) και προϋποθέτει ο Fat Agnus να είναι 8372A για να "βλέπει" το 1MB chip ram (και φυσικά 512KB ram στην Trapdoor)






Το mod δεν θα είναι μόνιμο,για να υπάρχει μεγαλύτερη συμβατότητα σε games και προγράμματα.


Ξεκινάμε...ξεβιδώνοντας τις βίδες στο κάτω μέρος την A500 και σηκώνουμε το καπάκι,βλέπουμε το πληκτρολόγιο με τα χρωματιστά καλώδια σύνδεσης του,το Floppy drive
στη δεξιά πλευρά και φυσικά τον τσίγκο προστασίας παρεμβολών (ωραίο σουρωτήρι για μακαρόνια) :tease:

Ξεβιδώνουμε τις βίδες περιμετρικά του σουρωτηριού,τραβάμε ήρεμα το βύσμα του πληκτρολογίου και αφαιρούμε το πληκτρολόγιο,ισιώνουμε τα μικρά ελάσματα και τραβάμε το σουρωτήρι.

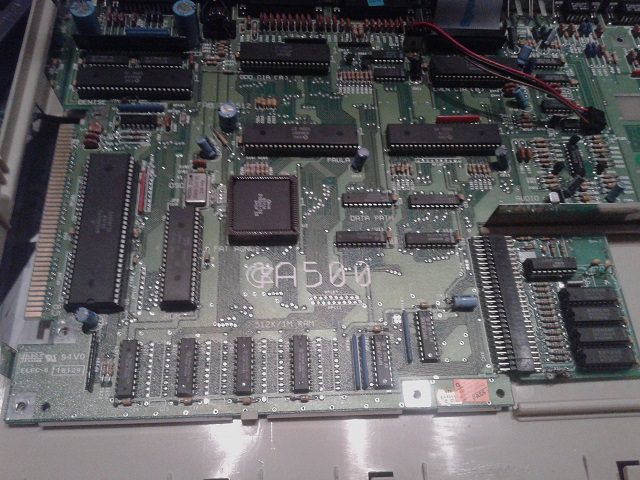

Η μεγάλη μητρική της "Κυρίας" είναι στα χέρια μας να την κάνουμε ότι θέλουμε.






Τα εργαλεία που θα χρειαστούμε :

Κολλητήρι/Kόλληση
Πολύμετρο
Κατσαβίδι σταυρό/ίσιο
Μικρή πένσα/πλακέ μυτοτσιμπιδο
Καλώδια (IDE/UTP)
Jumper pins (ένα τριπλό και ένα διπλό)
Jumper caps (δυο διπλά)
Λάμα φαλτσέτας/κοπίδι
θερμόκολλα



Τα σημεία που θα εργαστούμε είναι τα Jumperpads 2 και 7A (JP2,JP7A)

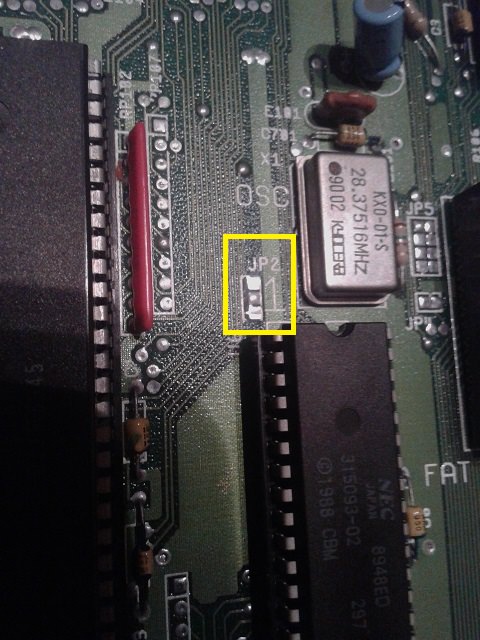

Εντοπίζουμε το ROM IC στην κάτω αριστερή πλευρά,από πάνω του είναι το JP2.

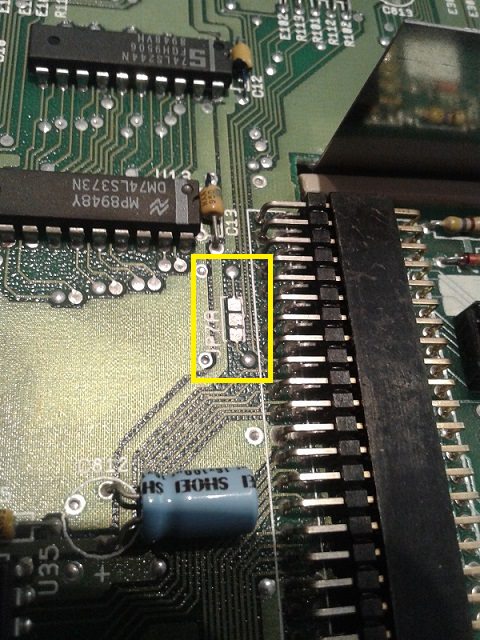

Για το JP7A κοιτάμε στην κάτω δεξιά πλευρά,δίπλα από τα pins για την κάρτα της Trapdoor.

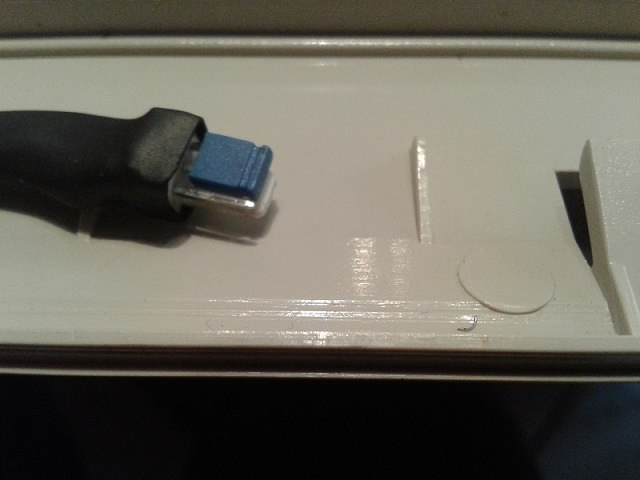

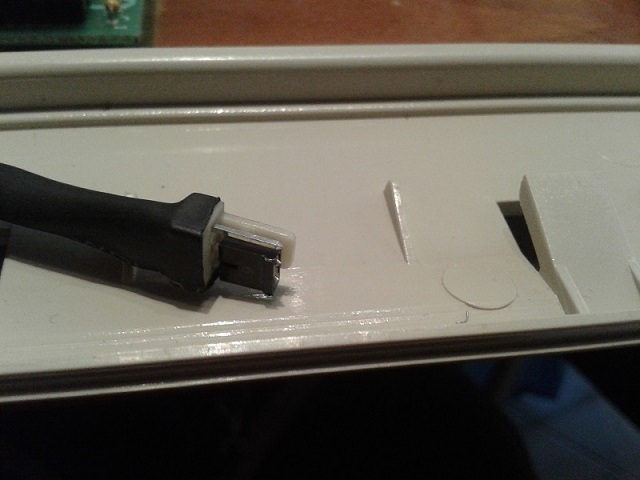

Με τα καλώδια και τα jumper pins θα αποφύγουμε τους διακόπτες και τα τρυπήματα στο σασί,έτσι όταν θέλουμε να επαναφέρουμε τις μνήμες σε 512KB chip + 512KB extra θα ανοίγουμε την Trapdoor και θα αλλάζουμε τα Jumper caps.


Ξεκινάμε το mod...

Χρωματιστά καλώδια (UTP) θα βοηθήσουν στο να μην μπερδέψουμε τα pins.

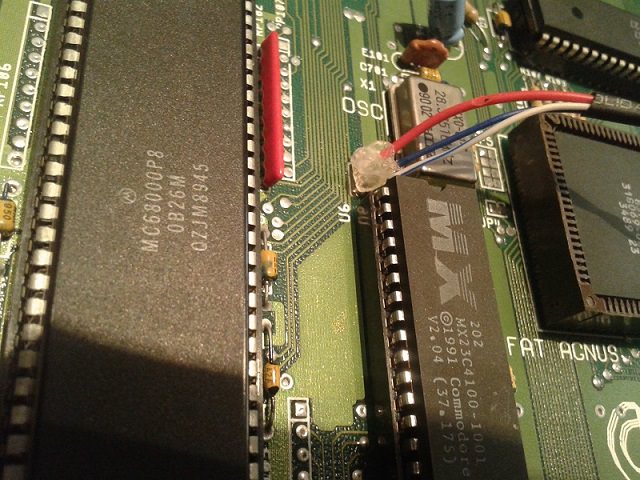

Εργασία στο JP2 : Κόβουμε ή ξεκολλάμε την κόλληση από το κάτω και το μεσαίο pad,ελέγχουμε ότι δεν επικοινωνούν με το πολύμετρο,στην συνεχεια κολλάμε ένα καλώδιο σε κάθε pad (προσοχή μη βραχυκυκλωθούν,ελέγχουμε με το πολύμετρο)





Στην άλλη άκρη των καλωδίων κολλάμε το τριπλό jumper pin.

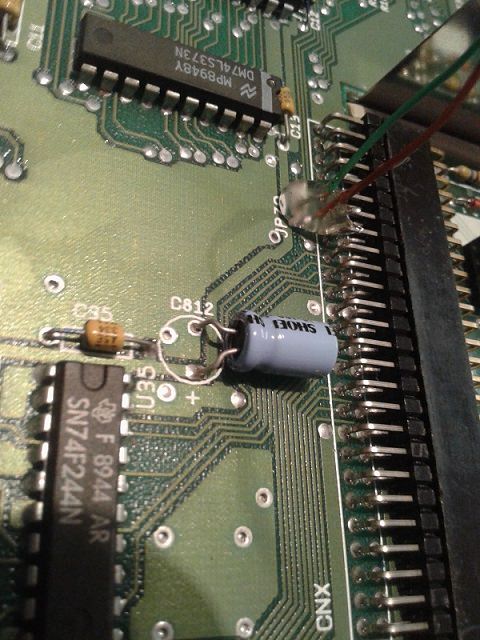

Εργασία στο JP7A : Κόβουμε την ένωση από το κάτω και το μεσαίο pad,ελέγχουμε ότι δεν επικοινωνούν με το πολύμετρο.






Κολλάμε ένα καλώδιο στο κάτω και άλλο ένα καλώδιο στο μεσαίο pad (προσοχή μη βραχυκυκλωθούν,ελέγχουμε με το πολύμετρο)
Στην άλλη άκρη των καλωδίων κολλάμε το διπλό jumper pin.







Έστω ότι το πρώτο pin είναι το κάτω :

1MB mod

JP2 2+3
JP7A n/c

512KB-512KB

JP2 1+2
JP7A 1+2
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, geo1977, GeoAnas, vovolas, Amstrad1981, alex76gr, fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
20/01/2016 00:57 #34435 από glaros
Απαντήθηκε από glaros στο θέμα A500 - 1MB ram mod
Επόμενος στόχος η δοκιμη μερικών games με 1MB ram.

:shake:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • fanny
  • Το Άβαταρ του/της fanny
  • Retro Freak
  • Retro Freak
Περισσότερα
20/01/2016 03:03 #34446 από fanny
Απαντήθηκε από fanny στο θέμα A500 - 1MB ram mod
ΠΡΟΣΟΧΗ Spoiler! [Πατήστε για επέκταση]


Οι ρετρο-φανς έχετε πολλά κότσια τελικά! Μπράβο glaros!!! :)
Περιμένουμε τα νεότερα!!!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
20/01/2016 06:44 #34447 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα A500 - 1MB ram mod
Ωραίος ! Βλέπω ότι προτίμησες να μην τρυπήσεις το case για τοποθέτηση διακόπτη ;) ...Άρα διπλά ωραίος :clap2:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
20/01/2016 10:11 #34451 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα A500 - 1MB ram mod
Πολύ ωραία δουλειά Νεκτάριε όπως επίσης και η πολύ καλή και αναλυτικότατη παρουσίαση σου :thumbup:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • alex76gr
  • Το Άβαταρ του/της alex76gr
  • Retro Maniac
  • Retro Maniac
Περισσότερα
20/01/2016 10:39 #34452 από alex76gr
Απαντήθηκε από alex76gr στο θέμα A500 - 1MB ram mod
Μπράβο Νεκτάριε! :thumb:
Πολύ ωραία δουλειά, καθαρή και με αναλυτικές οδηγίες.

Πρακτικά αυτό το mod βοηθάει αν χρησιμοποιηθεί η Amiga για σοβαρές δουλειές στο Workbench.
Αν περιορίζεται η χρήση της στα παιχνίδια τότε το mod αυτό δεν βοηθάει και πολύ.
