09/03/2016 16:48 - 09/03/2016 22:42 #35338 από glaros
Overclocking Nintendo Ultra N64 δημιουργήθηκε από glaros


Σε αυτό το mod θα επιχειρήσουμε να ανεβάσουμε την ταχύτητα χρονισμού της CPU του Ultra N64.

Η διαδικασία απαιτεί σταθερό χέρι και ψυχραιμία και το δύσκολο κομμάτι είναι το σήκωμα των δυο pins της CPU.


Υλικά/Εργαλεία :
  • Κολλητήρι-Κόλληση
  • Κοφτάκι
  • Kαλώδιο UTP ή KYNAR
  • Διακόπτη SPDT (για σασί) 2 τμχ.
  • Βελόνα/Καρφίτσα
  • Θερμοκολλα
  • Μεγενθυντικό Φακό
  • Κατσαβίδι σταυρό
  • Κατσαβίδι GAMEBIT 4.5mm

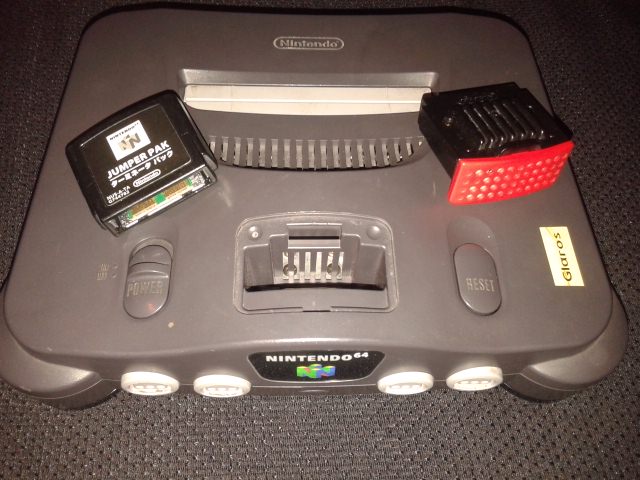

Ξεκινάμε,αφαιρώντας τα expan. pack/jumper pack,cartridge,AC adapter,ΑV cable (φυσικά και το χειριστήριο)

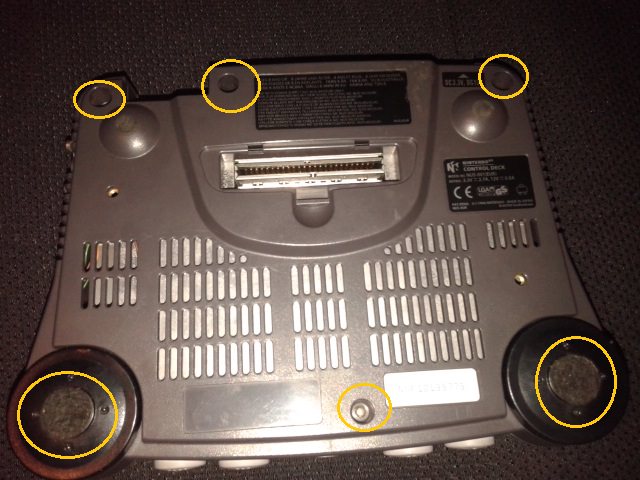

Αναποδογυρίζοντας το N64 εντοπίζουμε τις GAMEBIT βίδες (x6) και τις ξεβιδώνουμε.






Αφαιρούμε το πάνω εξωτερικό κάλυμμα και έχουμε μπροστά μας τις ψήκτρες και την προστασία παρεμβολών.

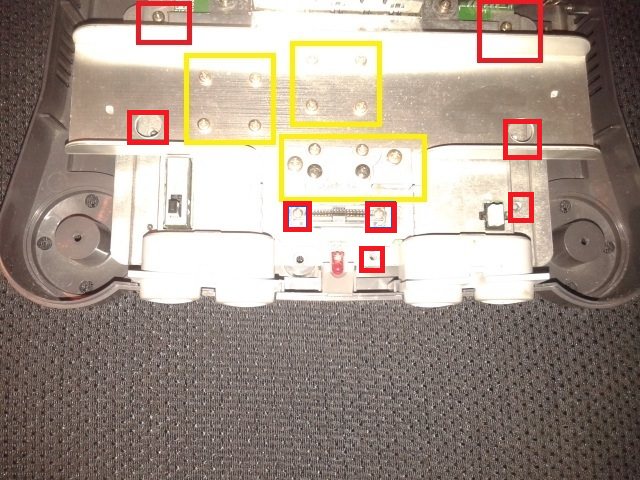

Για να αφαιρέσουμε την κεντρική ψήκτρα ξεβιδώνουμε τις βίδες στα κίτρινα πλαίσια.

Για να αφαιρέσουμε το κάλυμμα προστασίας παρεμβολών ξεβιδώνουμε τις βίδες στα κόκκινα πλαίσια.

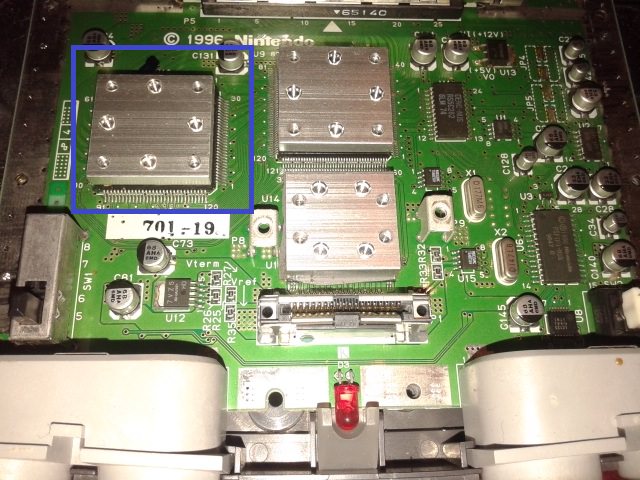

Βλέποντας την mini mobo του N64,στο μπλε πλαίσιο είναι το chip που θα πειράξουμε.

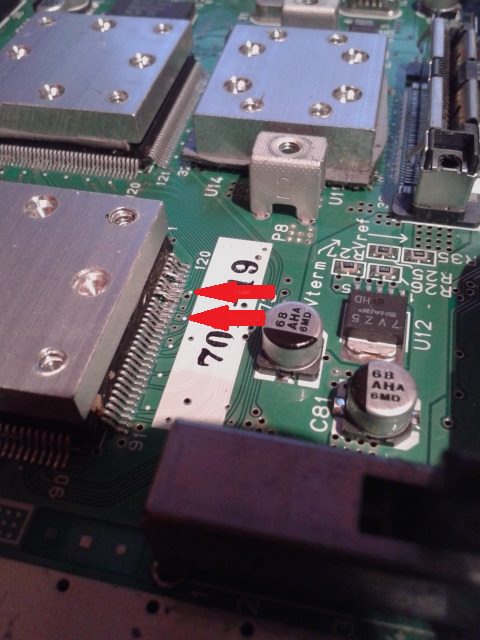

Εντοπίζουμε το pin 112 και το pin 116.Για να μην χάσουμε το μέτρημα,οι άσπρες κουκίδες (κόκκινα βελάκια) μας καθοδηγούν ανά 5 pins.

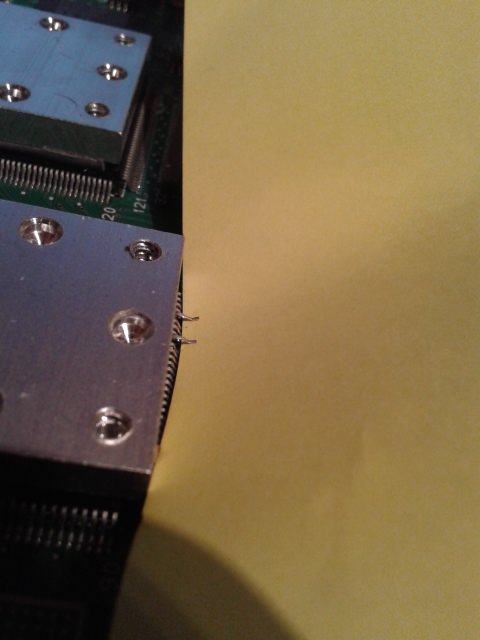

  • Ανασηκώνοντας τα Pin 112-116

Ζεσταίνουμε το pin στο κολλημένο σημείο με την mobo και ταυτόχρονα το σηκώνουμε με την βελόνα.

Tip : Βάλτε την βελόνα πίσω από το pin και κάντε μοχλό με διπλανό pin.
Tip : Ένα χαρτί θα βοηθήσει στο σήκωμα των pins.

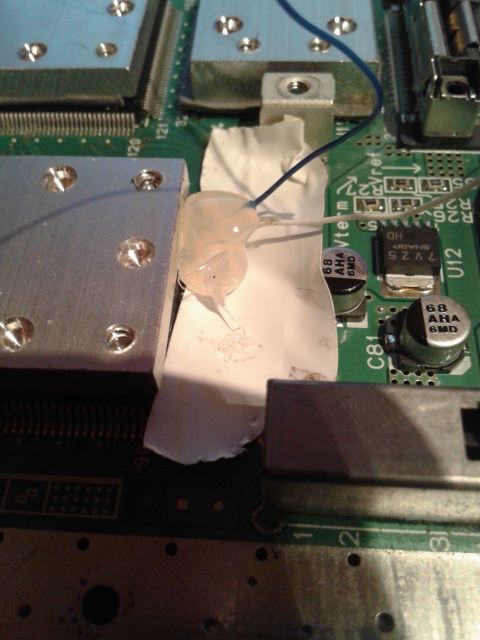

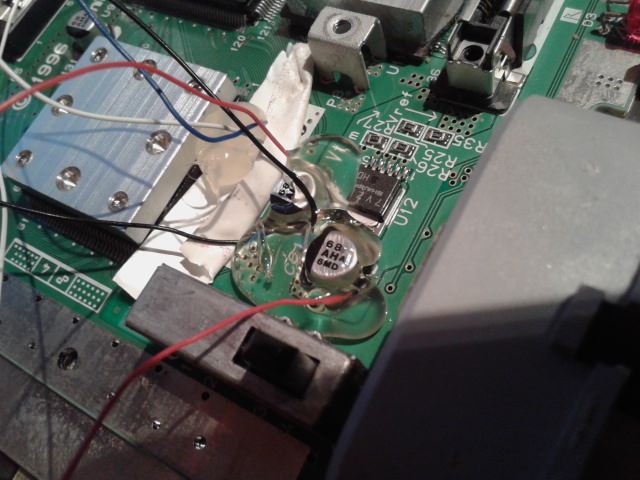

Κολλήστε ένα καλώδιο σε κάθε pin και σκεπάστε τα με θερμοκολλα για ενίσχυση.





Συνεχίζοντας το mod,θα πρέπει να "κλέψουμε" ρεύμα 3.3V.

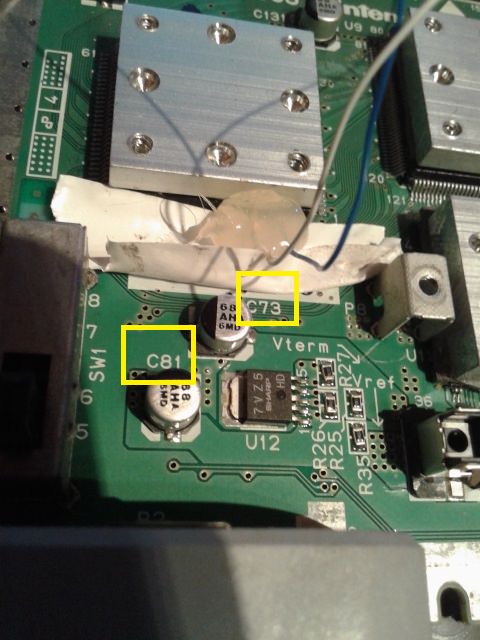

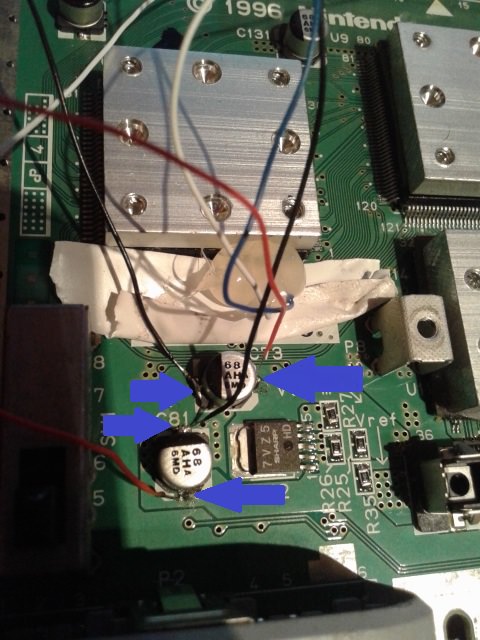

Εντοπίζουμε τους SMD πυκνωτές C81 και C73 (κίτρινα πλαίσια)





Κολλάμε ένα καλώδιο στο pin GND (μαύρη πλευρά του πυκνωτή) και άλλο ένα καλώδιο στο άλλο pin για τα 3.3V





Ενισχύουμε με θερμοκολλα.

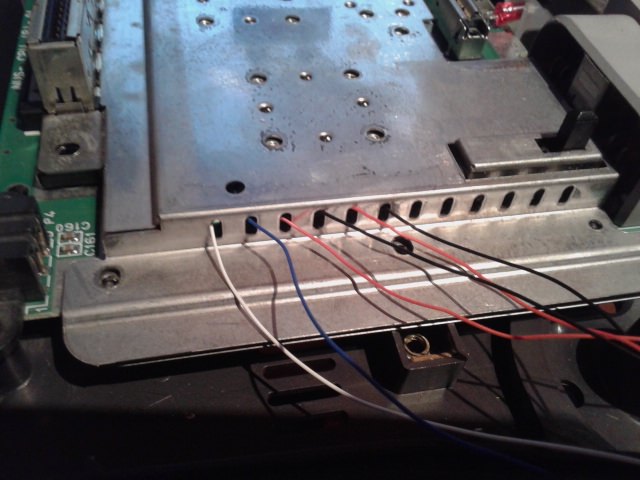

Για να αποφύγουμε τα κοψίματα στα μεταλλικά καλύμματα,περνάμε τα καλώδια από τις έτοιμες γρίλιες με
κατεύθυνση το κάτω πλαστικό κάλυμμα του N64.





Στο κάτω κάλυμμα του N64 θα τρυπήσουμε για να προσαρμοστούν οι SPDT διακόπτες.

Tip : www.retrocomputers.gr/forum/mastoremata-...a-stencil-drill-hole

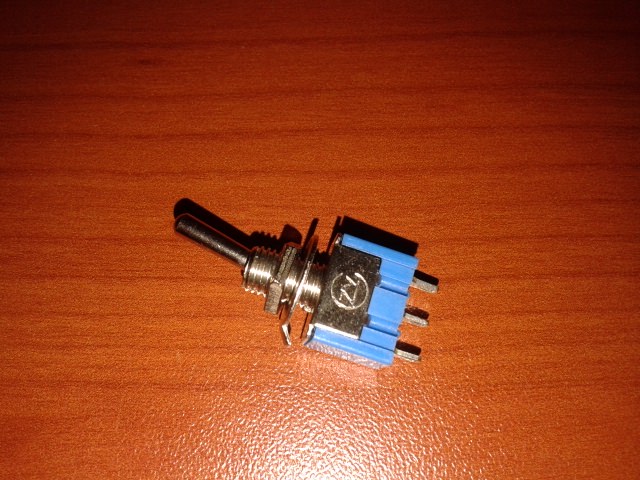

  • Διακόπτες SPDT

Με τους διακόπτες θα αλλάζουμε τον πολλαπλασιαστη της CPU
Κολλάμε στο κεντρικό pin του SPDT το καλώδιο από το pin 112,επαναλαμβάνουμε στον δεύτερο SPDT για το pin 116.

Κολλάμε στο ένα ακριανό pin του SPDT το καλώδιο 3.3V και στο άλλο pin το καλώδιο GND,επαναλαμβάνουμε την διαδικασία και στον άλλο SPDT.






Δοκιμάζοντας το Overclocking.

Πριν βάλουμε τις ψήκτρες και όλα τα σχετικά στη θέση τους πρέπει να κάνουμε και την απαραίτητη δοκιμή.
  • Οι τιμές του πολλαπλασιαστη είναι :
  • x1= 62.5MHz
  • x1.5= 93.75MHz
  • x2= 125MHz
  • x3= 187.5MHz

Η "stock" ταχύτητα/τιμή είναι x1.5 @ 93.75MHz

Θέτοντας τους διακόπτες στους παρακάτω συνδυασμούς (αφού απενεργοποιούμε κάθε φορά την κονσόλα) παίρνουμε
και το ανάλογο Overclocking

  • Pin 112 GND-Pin 116 GND x1
  • Pin 112 3.3V-Pin 116 GND x1.5
  • Pin 112 GND-Pin 116 3.3V x2
  • Pin 112 3.3V-Pin 116 3.3V x3

Από το OC επωφελούνται τα games που έχουν Hi-Res με το Expan. Pack και ειδικά σε 4 Co-op mode.

Στο δικό μου Ultra N64 δεν κατάφερα να "πιάσω" καμία αλλαγή στην ταχύτητα της CPU καθώς είναι από τα πρώτα
revision η mobo
(NUS-CPU-P-01) και δεν είναι καθόλου φιλική σε τέτοιες μετατροπές.



Απολαμβάνω όμως το S-Video mod :P

Προσοχή. Eνεργείτε με δική σας ευθύνη.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, chdlee, aidivn, fanny, borellus

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • GeoAnas
  • Το Άβαταρ του/της GeoAnas
  • Retro Master
  • Retro Master
Περισσότερα
10/03/2016 06:08 #35348 από GeoAnas
Απαντήθηκε από GeoAnas στο θέμα Overclocking Nintendo Ultra N64
Πολύ όμορφη επέμβαση αλλά οφείλω να συμφωνήσω ότι πράγματι δεν υπάρχει αισθητή διαφορά στην απόδοση.

Μην ξεχνάς επίσης ότι τέτοιου είδους επεμβάσεις καθιστούν άκυρη την εγγύηση της αντιπροσωπείας :P :lol2: :lol2: !

Ωραίος Νεκτάριε :thumbup:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • aidivn
  • Το Άβαταρ του/της aidivn
  • Team RC
  • Team RC
Περισσότερα
10/03/2016 15:12 #35351 από aidivn
Απαντήθηκε από aidivn στο θέμα Overclocking Nintendo Ultra N64
Τα πιο πολλά games μπορεί να φαίνονται απότομα-σπαστά αλλά δεν είναι αδυναμία της κονσόλας, έτσι το έχει φτιάξει ο δημιουργός. Όποτε δεν κερδίζεις κάτι. Μόνο στα πολύ ζόρικα games χρησιμεύει..

Για τον έλεγχο στις συχνότητες να φανταστώ θα χρειαστούμε πολύμετρο?
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • glaros
  • Το Άβαταρ του/της glaros Συντάκτης θέματος
  • Team RC
  • Team RC
  • Play it Loud
Περισσότερα
10/03/2016 18:26 - 10/03/2016 18:27 #35353 από glaros
Απαντήθηκε από glaros στο θέμα Overclocking Nintendo Ultra N64
Κανε ένα κόπο,aidivn,να τσεκάρεις τι revision μητρική έχεις.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • george
  • Το Άβαταρ του/της george
  • Retro Gamer
  • Retro Gamer
Περισσότερα
10/03/2016 20:51 #35354 από george
Απαντήθηκε από george στο θέμα Overclocking Nintendo Ultra N64
Φιλε Νεκταριε απλα δεν παιζεσαι . :bow:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • aidivn
  • Το Άβαταρ του/της aidivn
  • Team RC
  • Team RC
Περισσότερα
10/03/2016 21:51 #35358 από aidivn
Απαντήθηκε από aidivn στο θέμα Overclocking Nintendo Ultra N64
Ακριβός το ίδιο revision έχω και εγώ.. :(
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • VincentGR
  • Το Άβαταρ του/της VincentGR
  • Retro Expert
  • Retro Expert
  • To blit, or not to blit?
Περισσότερα
11/03/2016 02:25 #35362 από VincentGR
Απαντήθηκε από VincentGR στο θέμα Overclocking Nintendo Ultra N64
Είσαι θεριό.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • borellus
  • Το Άβαταρ του/της borellus
  • Retro User
  • Retro User
Περισσότερα
11/03/2016 16:49 #35371 από borellus
Απαντήθηκε από borellus στο θέμα Overclocking Nintendo Ultra N64
Δύσκολα πράγματα για κοινούς θνητούς! :P
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": aidivn, fanny
