22/03/2016 02:16 - 22/03/2016 20:58 #35577
από glaros
Υλικά/Εργαλεία :
Καλώδιο UTP/Kynar
Διακόπτη STDP (για σασί)
Κατσαβίδι σταυρό
Κολλητήρι και κόλληση
Μιτοτσιμπιδο πλακέ
Θερμοκόλληση

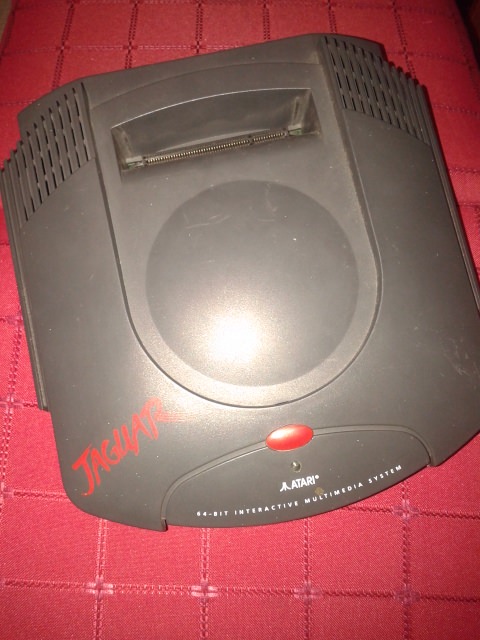

Δυστυχώς το "μισητό" Jaguar είναι πολύ αργό στα 50Hz (PAL-green LED),με την τροποποίηση στα 60Hz θα μπορούμε να παίζουμε πιο ομαλά τα games.

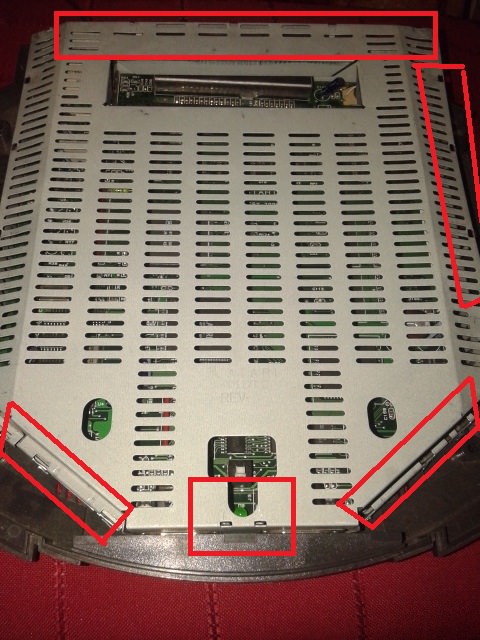

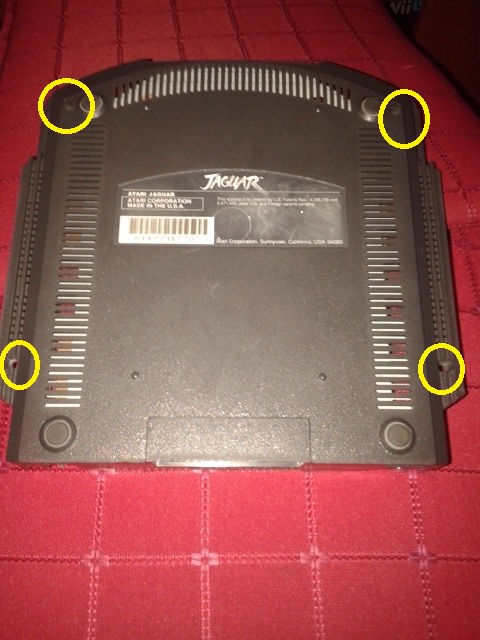

Αρχίζουμε ξεβιδώνοντας τις 4 βίδες στο κάτω μέρος της κονσόλας,σηκώνοντας το καπάκι αντικρίζουμε το κάλυμμα προστασίας παρεμβολών (σουρωτήρι για μακαρόνια).

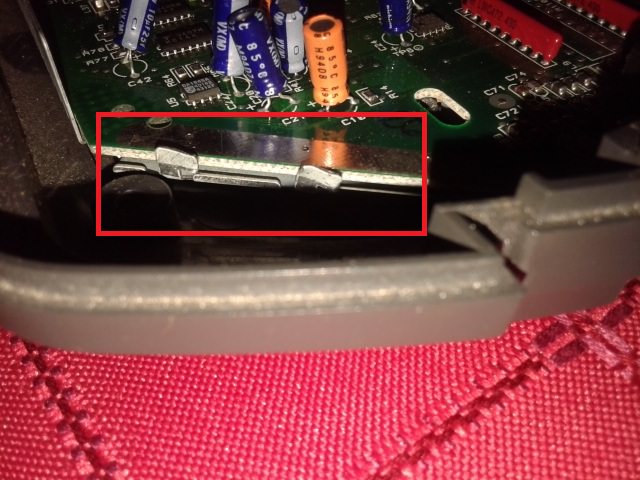

Για να αφαιρέσουμε το κάλυμμα θα πρέπει να ανασηκώσουμε περιμετρικά τα μικρά "δοντάκια"και να ισιώσουμε τα υπόλοιπα στο V σημείο της μητρικής,συνεχίζουμε ξεβιδώνοντας τις 2 βίδες στο cartridge slot και άλλες 2 βίδες κοντά στα game-pad ports.

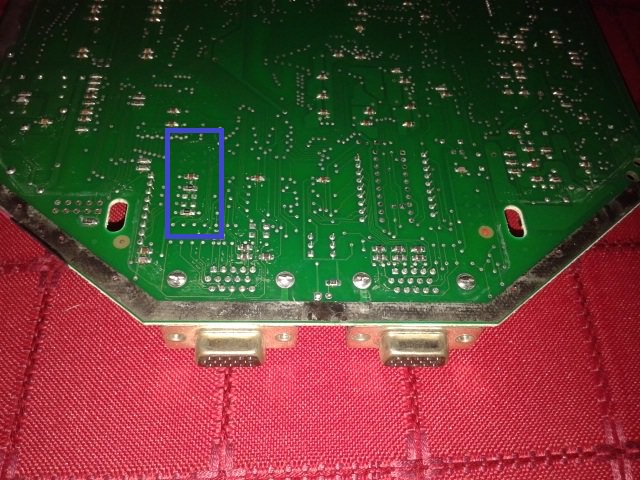

Σηκώνουμε και αναποδογυρίζουμε την μητρική πλακέτα.Το σημείο που θα παρέμβουμε είναι στην κάτω αριστερή πλευρά (game-pad port 2P)

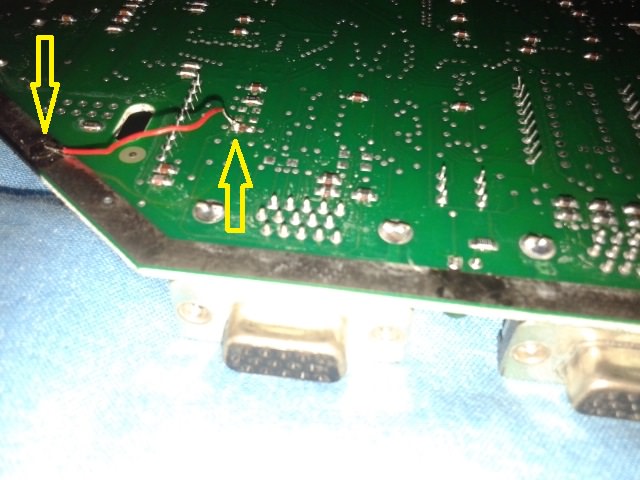

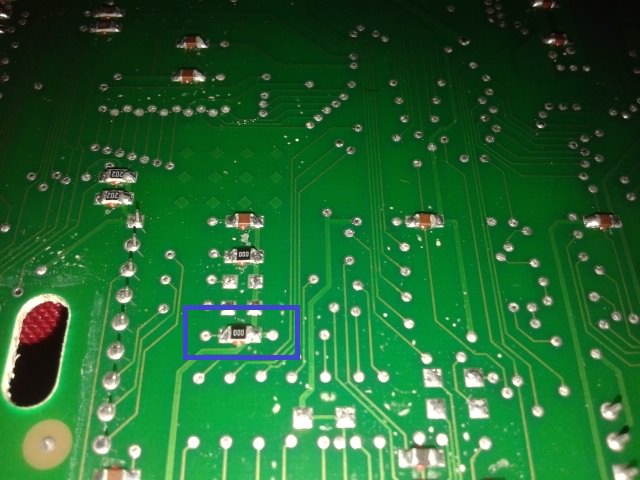

Ξεκολλάμε την SMD αντίσταση με τα 3 μηδενικά (000) και κολλάμε ένα καλώδιο σε κάθε pad.Ενισχύουμε με θερμόκολλα.
Παίρνουμε και γείωση από το πλαίσιο.
Προετοιμάζουμε την θέση του STDP διακόπτη :
www.retrocomputers.gr/forum/mastoremata-...a-stencil-drill-hole

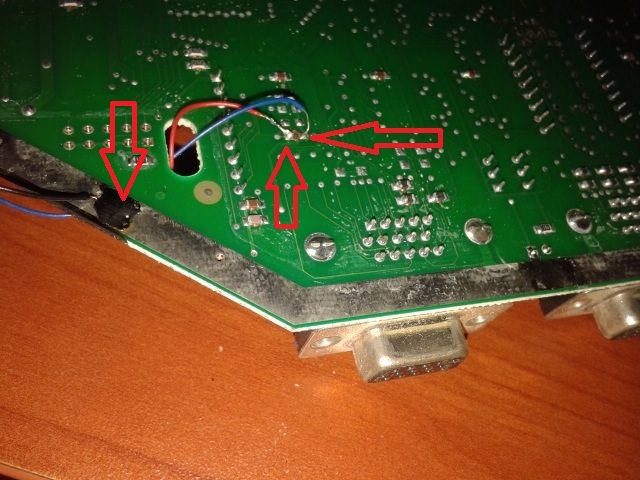

Κολλάμε στο κεντρικό pin του STDP το καλώδιο της γείωσης και στα ακριανά pins ένα καλώδιο από τα pads.

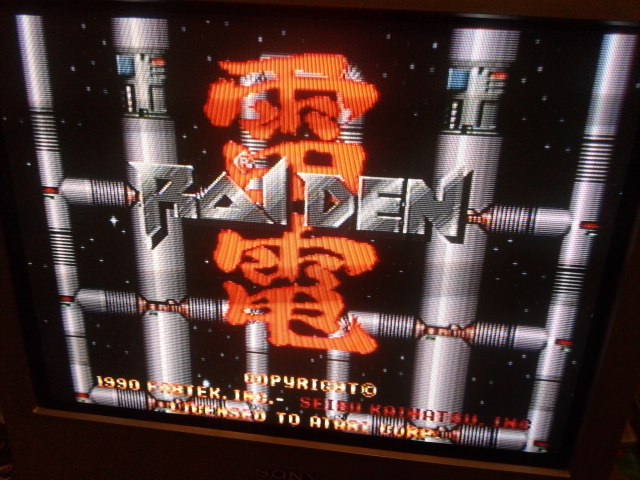

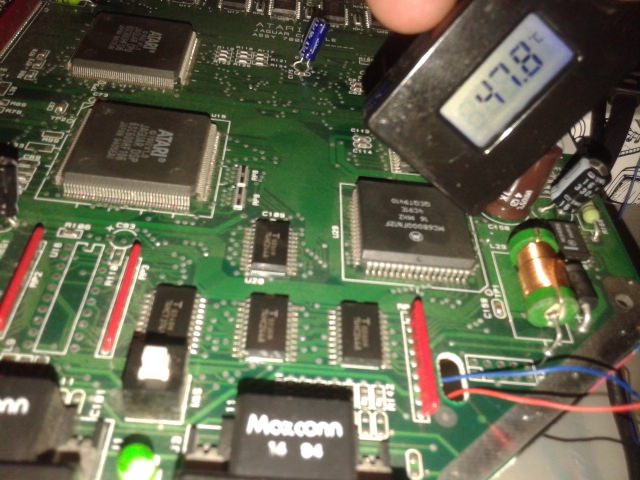

Παίζοντας το RaiDen πλέον πιο ομαλά,είπα να πάρω μερικές θερμοκρασίες από τον M68K CPU αλλά και τον Tom & Jerry.Ο M68K στους 50 C δεν ένιωθε καλά και αποφάσισα να τους cool-άρω με μερικές ψήκτρες.
Ενεργειτε με δικη σας ευθυνη
Jaguar Atari 50/60Hz mod δημιουργήθηκε από glaros
Που έμαθες να πετάς ?
Υλικά/Εργαλεία :
Καλώδιο UTP/Kynar
Διακόπτη STDP (για σασί)
Κατσαβίδι σταυρό
Κολλητήρι και κόλληση
Μιτοτσιμπιδο πλακέ
Θερμοκόλληση
Δυστυχώς το "μισητό" Jaguar είναι πολύ αργό στα 50Hz (PAL-green LED),με την τροποποίηση στα 60Hz θα μπορούμε να παίζουμε πιο ομαλά τα games.
Αρχίζουμε ξεβιδώνοντας τις 4 βίδες στο κάτω μέρος της κονσόλας,σηκώνοντας το καπάκι αντικρίζουμε το κάλυμμα προστασίας παρεμβολών (σουρωτήρι για μακαρόνια).
Για να αφαιρέσουμε το κάλυμμα θα πρέπει να ανασηκώσουμε περιμετρικά τα μικρά "δοντάκια"και να ισιώσουμε τα υπόλοιπα στο V σημείο της μητρικής,συνεχίζουμε ξεβιδώνοντας τις 2 βίδες στο cartridge slot και άλλες 2 βίδες κοντά στα game-pad ports.
Σηκώνουμε και αναποδογυρίζουμε την μητρική πλακέτα.Το σημείο που θα παρέμβουμε είναι στην κάτω αριστερή πλευρά (game-pad port 2P)
Ξεκολλάμε την SMD αντίσταση με τα 3 μηδενικά (000) και κολλάμε ένα καλώδιο σε κάθε pad.Ενισχύουμε με θερμόκολλα.
Παίρνουμε και γείωση από το πλαίσιο.
Προετοιμάζουμε την θέση του STDP διακόπτη :
www.retrocomputers.gr/forum/mastoremata-...a-stencil-drill-hole
Κολλάμε στο κεντρικό pin του STDP το καλώδιο της γείωσης και στα ακριανά pins ένα καλώδιο από τα pads.
Παίζοντας το RaiDen πλέον πιο ομαλά,είπα να πάρω μερικές θερμοκρασίες από τον M68K CPU αλλά και τον Tom & Jerry.Ο M68K στους 50 C δεν ένιωθε καλά και αποφάσισα να τους cool-άρω με μερικές ψήκτρες.
Ενεργειτε με δικη σας ευθυνη
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, fanny, mastersly
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- glaros
- Συντάκτης θέματος
- Team RC
- Play it Loud
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 3466
- Ληφθείσες Ευχαριστίες 3781
22/03/2016 21:04 - 22/03/2016 21:19 #35591
από glaros
Απαντήθηκε από glaros στο θέμα Jaguar Atari 50/60Hz mod
Bonus :

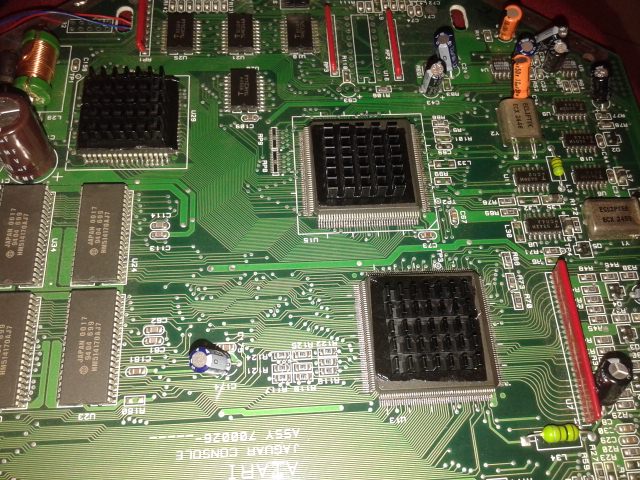

Δροσίζοντας λίγο τον Tom & Jerry και τον M68K

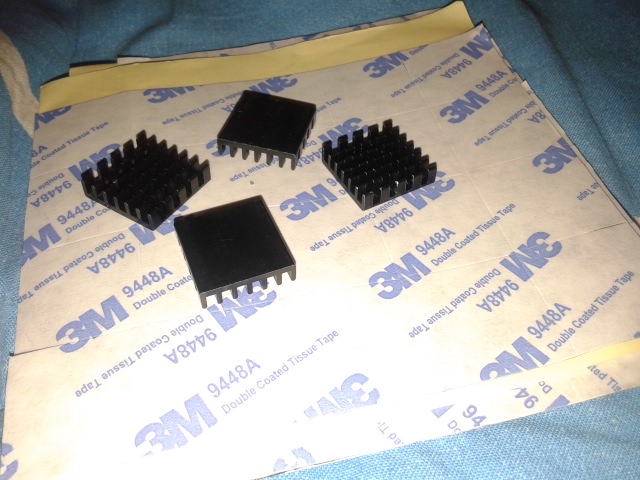

Μερικές αλουμινένιες ψήκτρες και αυτοκόλλητα pad 3M με αντοχή στις θερμοκρασίες.
solutions.3m.com/wps/portal/3M/en_US/Adh...78+3294280710&rt=rud
Extra :

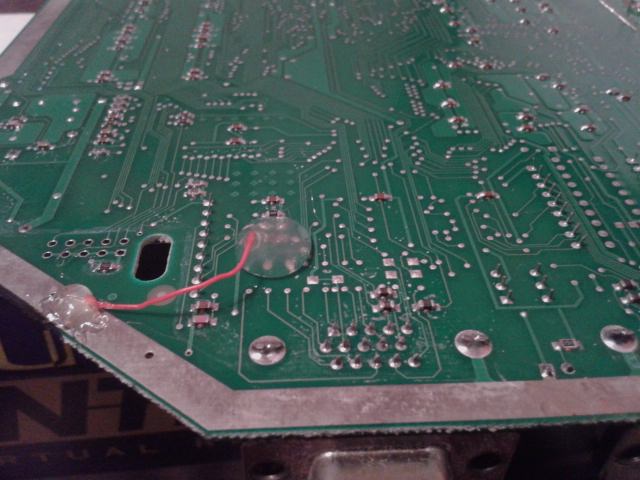

Για εκείνους που θέλουν τα ελάχιστα υλικά και απεχθάνονται τους διακόπτες το 50/60Hz mod μπορεί να γίνει "μόνιμο" κολλώντας το αριστερό pad στην γείωση (αφού αφαιρέσουμε την αντίσταση )
Ενισχύουμε με θερμόκολλα.
Κατάρα mode :

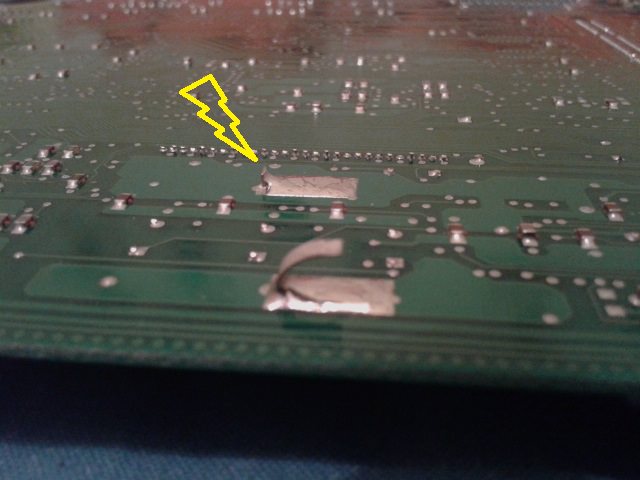

Η χαρά δεν κράτησε πολύ...ο δαίμονας της απροσεξίας έσπασε ένα έλασμα από το κάτω μέρος της μητρικής,το έλασμα μοίραζε/γεφύρωνε την γείωση.

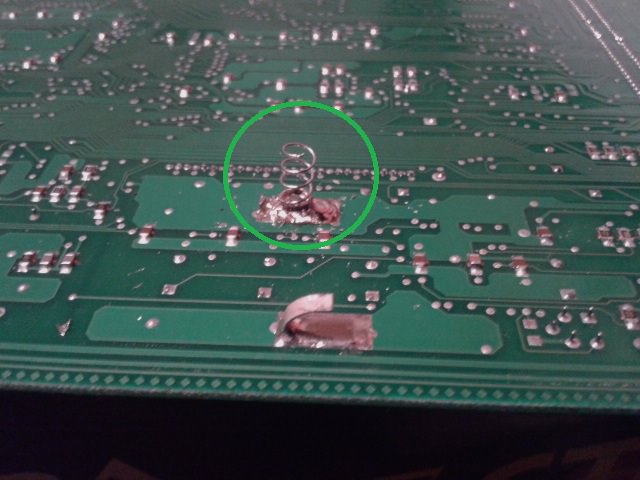

Το έλασμα αντικαταστάθηκε με ένα ελατήριο
Δροσίζοντας λίγο τον Tom & Jerry και τον M68K
Μερικές αλουμινένιες ψήκτρες και αυτοκόλλητα pad 3M με αντοχή στις θερμοκρασίες.
solutions.3m.com/wps/portal/3M/en_US/Adh...78+3294280710&rt=rud
Extra :
Για εκείνους που θέλουν τα ελάχιστα υλικά και απεχθάνονται τους διακόπτες το 50/60Hz mod μπορεί να γίνει "μόνιμο" κολλώντας το αριστερό pad στην γείωση (αφού αφαιρέσουμε την αντίσταση )
Ενισχύουμε με θερμόκολλα.
Κατάρα mode :
Η χαρά δεν κράτησε πολύ...ο δαίμονας της απροσεξίας έσπασε ένα έλασμα από το κάτω μέρος της μητρικής,το έλασμα μοίραζε/γεφύρωνε την γείωση.
Το έλασμα αντικαταστάθηκε με ένα ελατήριο
ΠΡΟΣΟΧΗ Spoiler!
(από στυλό)
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, GeoAnas, aidivn, fanny
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- aidivn
- Team RC
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 242
- Ληφθείσες Ευχαριστίες 181
22/03/2016 22:02 #35594
από aidivn
Απαντήθηκε από aidivn στο θέμα Jaguar Atari 50/60Hz mod
Δεν ήξερες τι να κάνεις τα ψυκτράκια και τα έβαλες στο jaguar?
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- jimn
- Platinum Member
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 628
- Ληφθείσες Ευχαριστίες 582
23/03/2016 19:45 #35603
από jimn
Απαντήθηκε από jimn στο θέμα Jaguar Atari 50/60Hz mod
Ωραίος ο Νεκτάριος.......ξανά
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- glaros
- Συντάκτης θέματος
- Team RC
- Play it Loud
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 3466
- Ληφθείσες Ευχαριστίες 3781
23/03/2016 19:57 #35604
από glaros
Χωρίς τα ψυκτρακια το Jaguar ήταν ζεστό από κάτω,ειδικά στην θέση του M68K (είναι και low power...τρομάρα του) έχει και το χαρτόνι,έχει και τη λαμαρίνα,"έβραζε" εκεί μέσα,αισθητή διαφορά.
Απαντήθηκε από glaros στο θέμα Jaguar Atari 50/60Hz mod
aidivn έγραψε: Δεν ήξερες τι να κάνεις τα ψυκτράκια και τα έβαλες στο jaguar?
Χωρίς τα ψυκτρακια το Jaguar ήταν ζεστό από κάτω,ειδικά στην θέση του M68K (είναι και low power...τρομάρα του) έχει και το χαρτόνι,έχει και τη λαμαρίνα,"έβραζε" εκεί μέσα,αισθητή διαφορά.
