Topic-icon Gameboy Advance backlight mod

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
16/09/2017 07:19 - 16/09/2017 14:25 #40167 από Dark_Knight
Gameboy Advance backlight mod δημιουργήθηκε από Dark_Knight
Καλημερα σε ολους τους φιλους.

Αυτη τη φορα αποφασισα να ασχοληθω με μια μοντα της "προκοπης", την οποια και θα μοιραστω μαζι σας σε 2 μερη! Ενα βαρετο απογευμα που εκανα browse στο internet, την προσοχη μου τραβηξε ενα βιντεο για την εγακατασταση backlight οθονης στο πρωτο advance! Για αρκετους, το πρωτο gameboy advance ηταν βολικοτερο σε ολους τους τομεις συγκριτικα με το advance sp εκτος απο εναν, την σκοτεινη του οθονη.



Μιας και το advance μου το χαρισε η κοπελα μου, εκρινα σκοπιμο να την ρωτησω. Της στελνω λοιπον το βιντεο και ρωταω: "Τι λες, το κανουμε backlit?". Οπως καταλαβατε, η παραγγελια του kit εγινε σε δευτερολεπτα! Στις αρχες, η τροποποιηση αυτη προυπεθετε ενα σπανιο advance SP ags-101, το οποιο δωριζε την οθονη του. Πλεον, αυτη η πρακτικη απαγορευεται ΔΙΑ ΡΟΠΑΛΟΥ :bash: :bash: και αν το κανετε θα στειλω τον glaro σπιτι σας :devil: :devil:

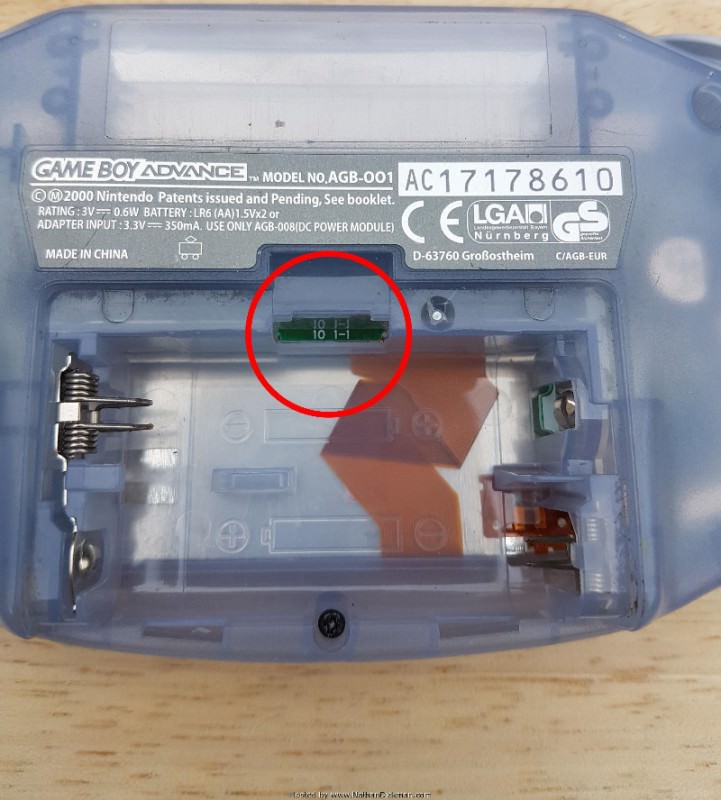

Αντι αυτου, προτιμαμε την παραγγελια του αντιστοιχου κιτ. Εδω ομως ειναι που χρειαζεται προσοχη, καθως υπηρχαν 2 εκδοχες του πρωτου advance! Μια με 40pin και μια με 32pin. Για να δουμε ποια εκδοση διαθετουμε, ανοιγουμε το πορτακι της μπαταριας και κοιταμε στο σημειο της φωτογραφιας

Αν το serial number αρχιζει με "1", τοτε εχουμε το 32pin μοντελο, αν ομως αρχιζει με 0, τοτε εχουμε το 40pin μοντελο.

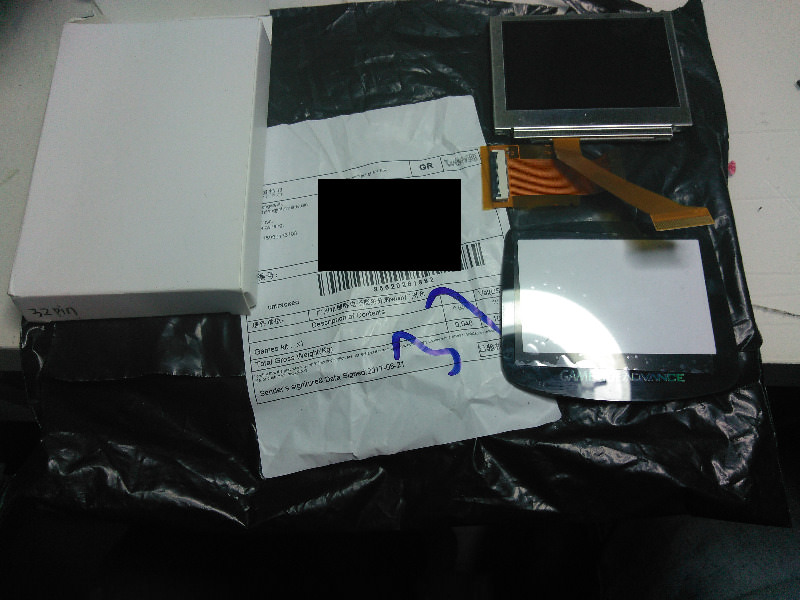

Ενα μηνα μετα την παραγγελια, το κιτ ειναι επιτελους εδω!! Οπως βλεπετε, αποτελειται απο ενα flex cable (32 η 40 pin), την πολυποθητη οθονη, ενα ΓΥΑΛΙΝΟ lens με ιριδιζων εφε και ενιοτε δυο κατσαβιδια, ενα triwing και ενα σταυροκατσαβιδο.

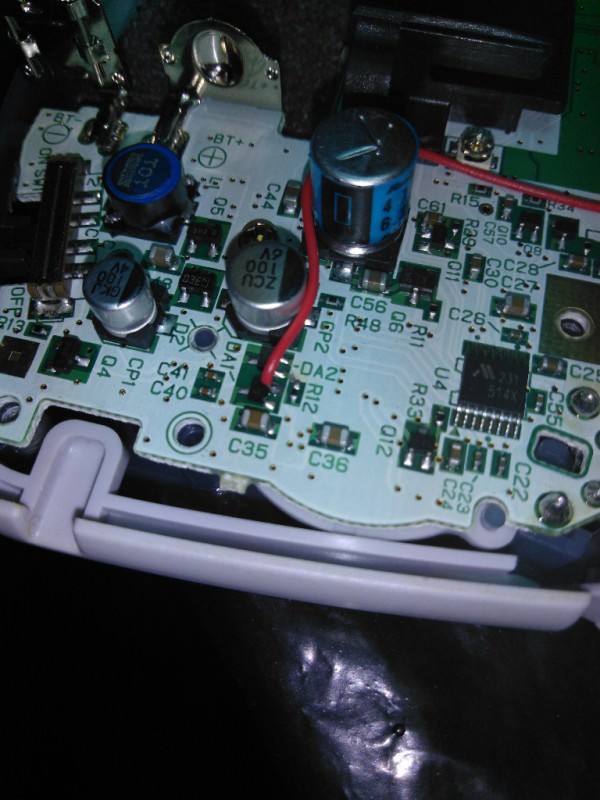

Το πρωτο βημα ειναι να ξεβιδωσουμε το advance φυσικα! ΜΟΝΟ σε περιπτωση που εχουμε την 32pin εκδοση, πρεπει να κολλησουμε ενα ψιλο καλωδιακι απο την επαφη P1 του Flex cable στο αριστερο ποδι του τρανζιστορ DA-1. Αυτο το κανουμε γιατι το backlight panel χρειαζεται 12 βολτ για να λειτουργησει, και το transistor μας δινει ακριβως τοσα!

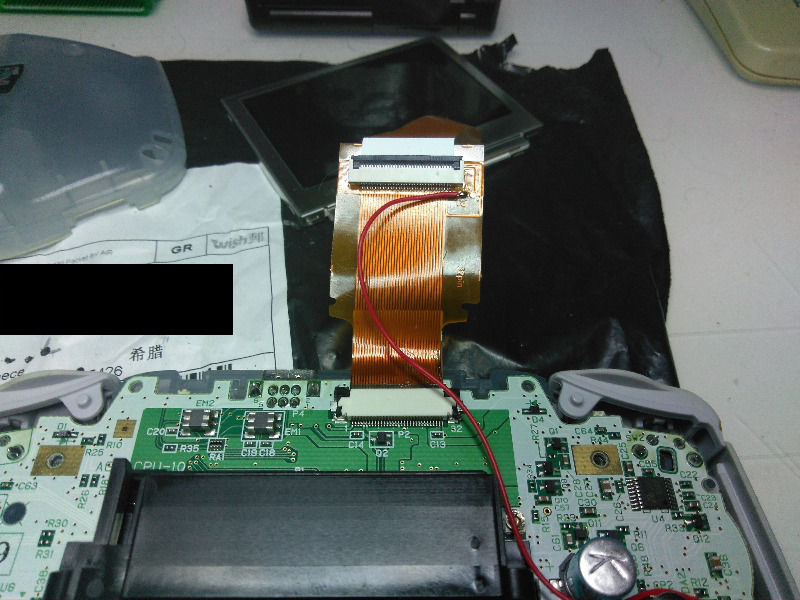

Αφου το κανουμε αυτο, βγαζουμε το flex cable της εργοστασιακης οθονης απο την μητρικη τραβοντας τις μαυρες ασφαλειες προς τα πανω και κουμπωνουμε το flex cable. Υστερα κουμπωνουμε την backlit οθονη πανω στο flex cable με τις επαφες ΠΡΟΣ ΤΑ ΚΑΤΩ, αλλιως το αποτελεσμα θα ειναι μια καταμαυρη οθονη.

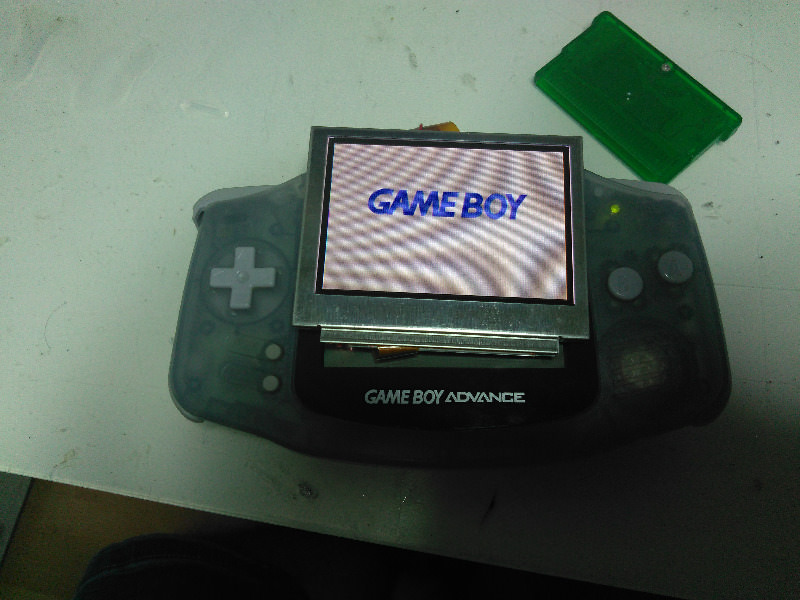

Ακουμπαμε προσεκτικα το πισω κελυφος της κονσολας, βαζουμε, μπαταριες,ανοιγουμε διακοπτη καιιιιιι.......

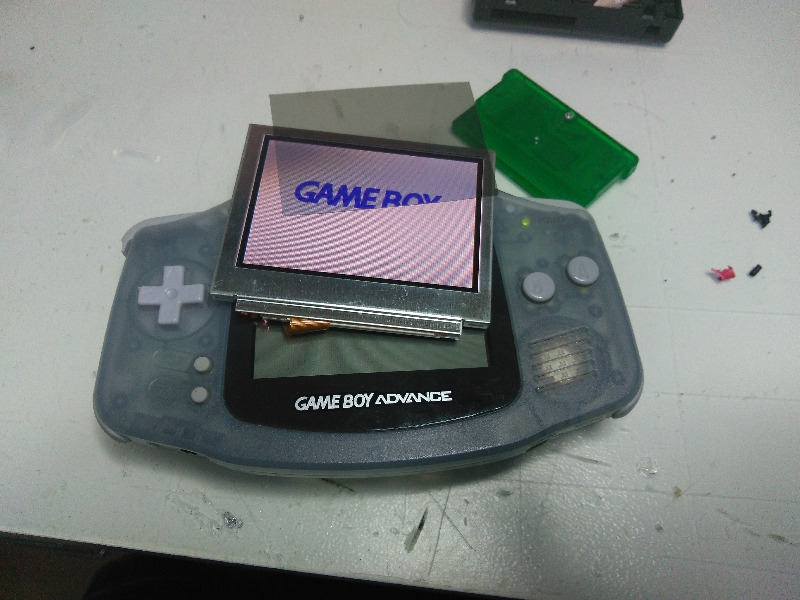

ΕΠΙΤΥΧΙΑ! Κανονικα σε αυτο το σημειο, ξεβιδωνουμε την μητρικη και προχωρουμε σε αφαιρεση πλαστικων κομματιων απο το μπροστινο κελυφος ωστε να χωρεσει η νεα οθονη! Ομως επειδη ειμαι λιγο χαζος, καταφερα και εκανα ζημια στο polarizer film της οθονης, με αποτελεσμα να βλεπω αυτο.



ΜΕΓΑΛΗ προσοχη λοιπον στο polariser!Ειναι μια λεπτη μεμβρανη κολλημενη με πολυ δυνατη κολλα πανω στο πανελ! Αν δειτε μια μεμβρανη η οποια δεν αφαιρειται με ευκολια, ΜΗΝ ΤΗΝ ΤΡΑΒΗΞΕΤΕ! Η συνεχεια του part 2 οταν εχω στα χερια μου το νεο polariser.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, djbeast, chdlee, glaros, fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
16/09/2017 14:24 #40168 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Gameboy Advance backlight mod
Ωραίος Κώστα, μπράβο, καλή δουλειά :)

Νομίζω (αν θυμάμαι καλά) ότι το συζητούσαμε ότι ήθελες να κάνεις κάτι τέτοιο στην έκθεση ARF όταν είχαμε πιάσει κουβέντα περί gameboy σε μια φάση.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
16/09/2017 21:21 #40169 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Gameboy Advance backlight mod
Ναι νομιζω οτι κατι λεγαμε, με αφορμη τα μονταρισμενα original gameboy του Retromario. Ηρθε λοιπον η ωρα να γινει πραγματικοτητα!

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
17/09/2017 14:27 #40171 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Gameboy Advance backlight mod
Ωραίος! Καλά το θυμόμουν λοιπόν...

Αυτό είναι, να κάνεις κάποια σχέδια αλλά να τα υλοποιείς κιόλας κάποια στιγμή :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • george
  • Το Άβαταρ του/της george
  • Retro Gamer
  • Retro Gamer
Περισσότερα
21/09/2017 08:38 #40189 από george
Απαντήθηκε από george στο θέμα Gameboy Advance backlight mod
Μπραβο ωραια μοντα αν και σου ετυχε στραβη , αλλα απο τα λαθη μας μαθαινουμε.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
23/09/2017 20:32 - 26/09/2017 02:25 #40206 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Gameboy Advance backlight mod

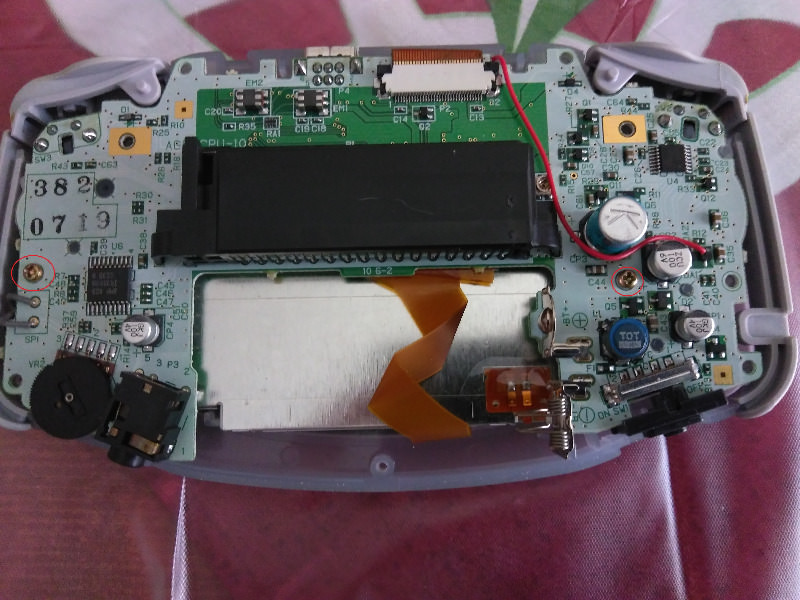

Λοιποον, αν και το pοlarizer δεν εχει φτασει ακομα(μαλλον το φερνει με τα ποδια ο κινεζος), αποφασισα να προχωρησω με την μοντα και να το αντικαταστησω αργοτερα. Παμε λοιπον να τσεκουρεψουμε μερικα πλαστικα απο το κελυφος, ωστε να χωρεσει η οθονη χωρις πιεσεις και στριμωγματα! Αρχικα, αφαιρουμε την μητρικη ξεβιδωνοντας τις δυο βιδες που ειναι σε κυκλο

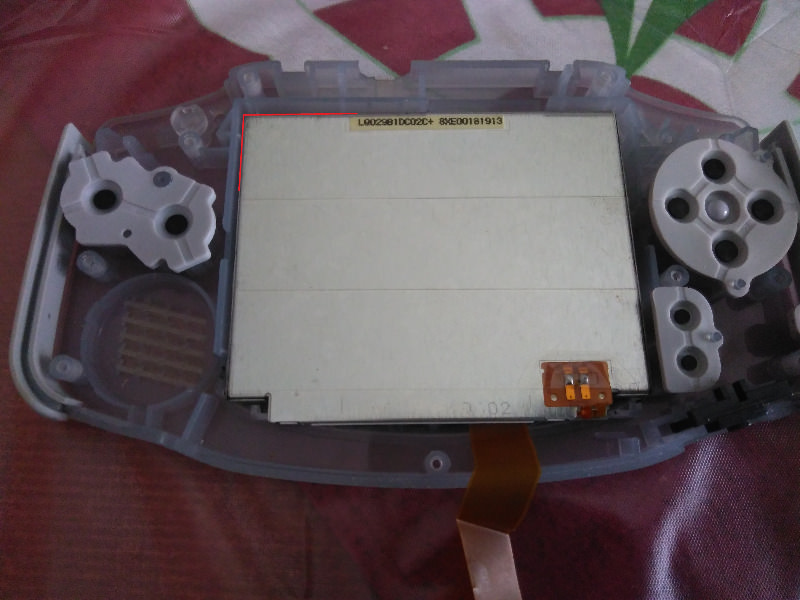

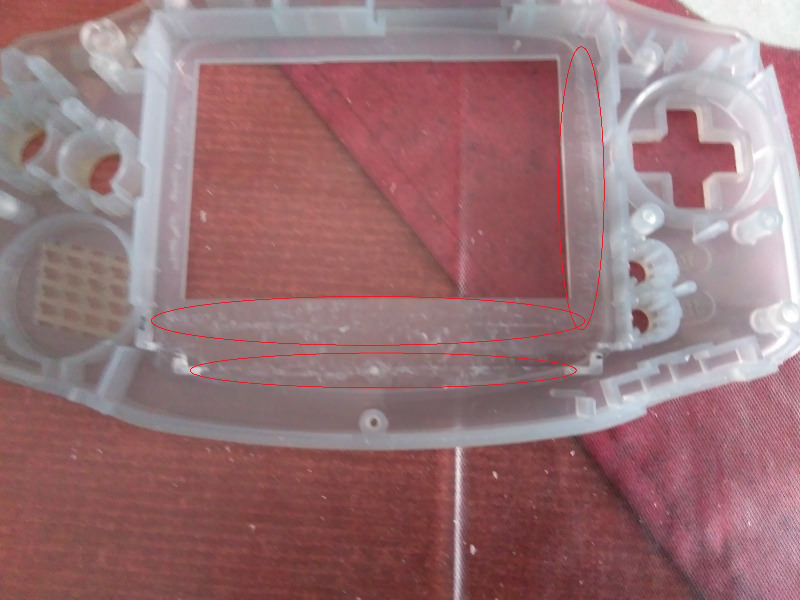

Για να βγαλουμε την original οθονη, παιρνουμε ενα ισιο κατσαβιδι και την σηκωνουμε ελαφρα απο μια γωνια μεχιρ να ξεκολλησει απο το κελυφος. Υστερα, ευθυγραμμιζουμε την νεα οθονη ωστε να εχουμε σωστη εικονα και την ακουμπαμε προχειρα. Για να ευθυγραμμιστει σωστα, η πανω αριστερη γωνια της οθονης θα πρεπει σχεδον να ακουμπα την πανω αριστερη γωνια του κελυφους. Κοιταμε απο μπροστα και αφου βεβαιωθουμε οτι η οθονη ειναι ισομοιρασμενη, σημαδευουμε το πλαστικο που πρεπει να αφαιρεθει



Εδω τωρα ειναι και το χρονοβορο κομματι, αφου πρεπει να βεβαιωθουμε οτι τα ολα τα σημεια που θα κοψουμε ειναι τελειως επιπεδα! Οποιαδηποτε προεξοχη θα εμποδισει την οθονη να πατησει καλα. Για να μην μετακινηθει η οθονη, μπορουμε να σταξουμε μια σταγονα UHU η θερμοσιλικονη, αλλα οχι πολυ γιατι θα δημιουργησουμε παχος!



Μονταρουμε το flex cable πανω στον ανταπτορα και ξανατοποθετουμε την μητρικη στην θεση της. Αν ολα εγιναν σωστα, η μητρικη θα παει στην θεση της με σχεδον μηδαμινη πιεση. βιδωνουμε την μητρικη, διπλωνουμε το flex cable της οθονης ωστε να σχηματισει ενα Z (οπως φαινεται στην πρωτη φωτογραφια) και βαζουμε το πισω κελυφος.

Το κελυφος θα παει στην θεση του χωρις πιεση και οι βιδες θα μπουνε χωρις προβληματα. Εαν θελουμε, μπορουμε να βαλουμε το καινουριο lens, αφου πρωτα αφαιρεσουμε το παλιο. Εαν η οθονη κανει τρεμοπαιγματα η φαινεται αχνη, γυρναμε ελαφρα το ποτενσιομετρο διπλα απο την υποδοχη της κασετας, μεχρι η εικονα να δειχνει σωστη.

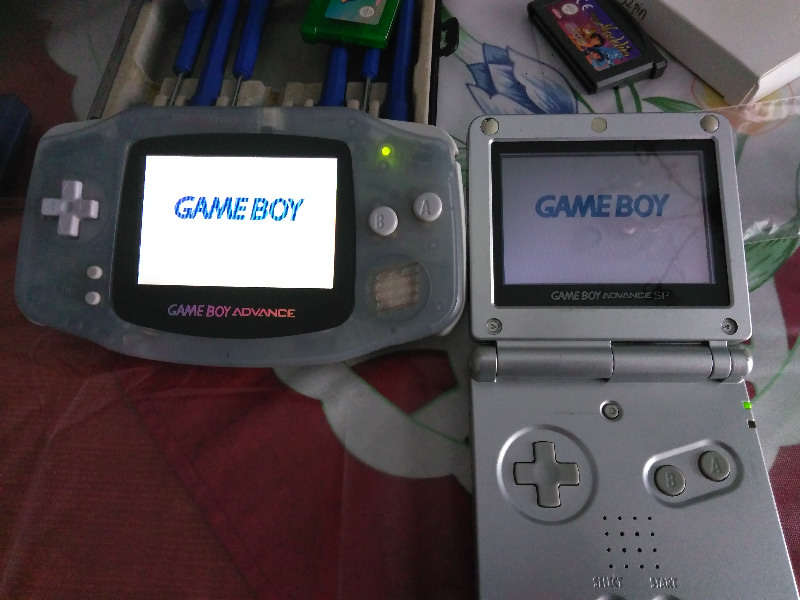

Εδω ειναι ενα συγκριτικο, αναμεσα στην backlit οθονη και στο advance sp μου με το frontlight



Το αποτελεσμα ειναι εμφανες και αξιζει τον κοπο! Η οθονη θα δειξει ακομα καλυτερη οταν μπει και το νεο polarizer. Οπως παντα, ενεργειτε με δικη σας ευθυνη!
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, glaros, fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • fanny
  • Το Άβαταρ του/της fanny
  • Retro Freak
  • Retro Freak
Περισσότερα
06/10/2017 04:05 #40240 από fanny
Απαντήθηκε από fanny στο θέμα Gameboy Advance backlight mod
Συγχαρητήρια!
Είχα τη χαρά να δω από κοντά το δημιούργημα σου!

Ανυπομονώ να το δω και με polarizer ολοκληρωμένο, πια! :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Retro Maniac
  • Retro Maniac
Περισσότερα
07/10/2017 12:20 - 07/10/2017 12:22 #40274 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Gameboy Advance backlight mod
Thank youuu!! Ευτυχως η μοντα κυκλοφορουσε ηδη 2-3 χρονια, οποτε το αποτελεσμα βγηκε καλο και ευτυχως χωρις πολλα απροοπτα

fanny έγραψε: Ανυπομονώ να το δω και με polarizer ολοκληρωμένο, πια! :)


Εγω να δεις! :woohoo: :woohoo:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": fanny

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chdlee
  • Το Άβαταρ του/της chdlee
  • Team RC
  • Team RC
Περισσότερα
09/10/2017 11:37 #40287 από chdlee
Απαντήθηκε από chdlee στο θέμα Gameboy Advance backlight mod

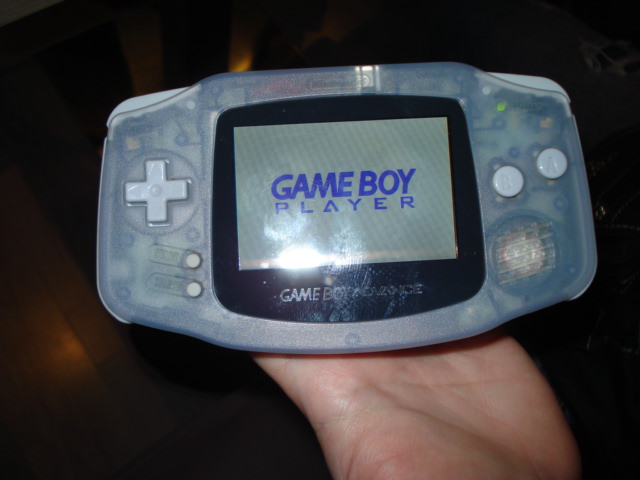

Εχθές,στη συνάντηση των μελών του RC, είχα την ευκαιρία να θαυμάσω από κοντά
το GB Advance με τη νέα φωτιζόμενη οθόνη του φίλου μας Κώστα!
Πραγματικά, το αποτέλεσμα είναι καταπληκτικό! ;)




80s resurrection
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
09/10/2017 12:38 #40288 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Gameboy Advance backlight mod
Όντως ο Κώστας έχει κάνει πολύ καλή δουλειά, όλοι το είδαμε και το περιεργαστήκαμε στον καφέ και ήταν φοβερό :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
