Μετατροπη Advance SP AGS-001 για backlight

Καλησπερα για αλλη μια φορα, σε ολη την παρεα.

Κατα την διαρκεια ζωης του Advance SP, η nintendo κυκλοφορησε 2 εκδοχες της κονσολας. Αυτες ηταν η ags-001 και η ags-101. Η διαφορα ηταν εμφανης, αφου το νεο πανελ ειχε οπισθιο φωτισμο και πιο ζωντανα χρωματα!

Λογω των συγκριτικα λιγοτερων τεμαχιων στην αγορα, το ags-101 αποτελει την υπερτατη (και ακριβοτερη) επιλογη για τους λατρεις του gameboy advance.Με την συγκεκριμενη μοντα λοιπον, θα μετατρεψουμε ενα κοινο advance SP σε backlit! Θα μου πειτε "Σιγα ρε μαστορα, και δεν παιρνω ενα ags-101". Σιγουρα, αλλα αν τυχαινει να υπαρχει ενα δευτερο ags-001 και αρεσκεστε στα mods, η ευκαιρια να δημιουργησετε το δικο σας backlit gameboy ακουγεται δελεαστικη.

ΠΡΟΣΟΧΗ: Σε αντιθεση με την μοντα του απλου advance, η συγκεκριμενη μοντα εχει μεγαλο βαθμο δυσκολιας. ΑΠΑΙΤΕΙ μεγαλη εμπειρια με ηλεκτρονικα και κολλησεις και η χρηση ποιοτικου εξοπλισμου κρινεται αναγκαια. Δεν φερω ΚΑΜΙΑ ευθυνη αν προκαλεσετε ζημια στην κονσολα σας.

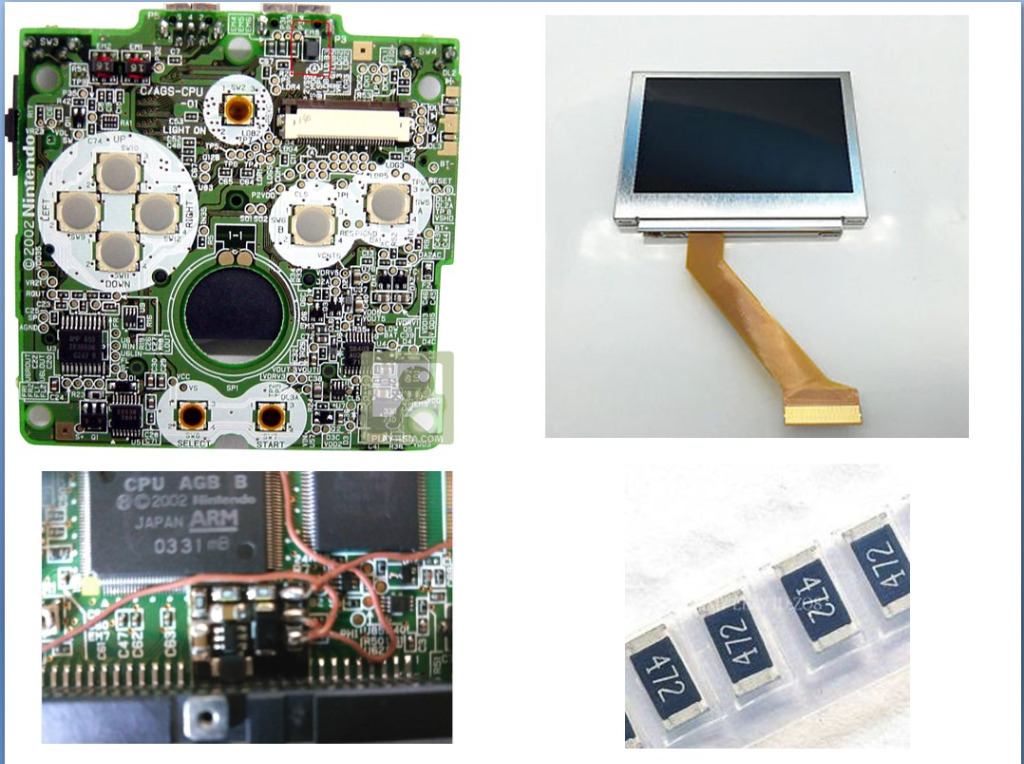

Για την μοντα θα χρειαστουμε:
1) 1x μητρικη Advance SP ags-001
2) 1x LED driver board (εγω χρησιμοποιησα του BennVenn)
3) 1x Οθονη για ags-101
και προεραιτικα
4) 1x SMD αντισταση απο 380-470 ohm
5) 1x Replacement αυτοκολλητο AGS-101

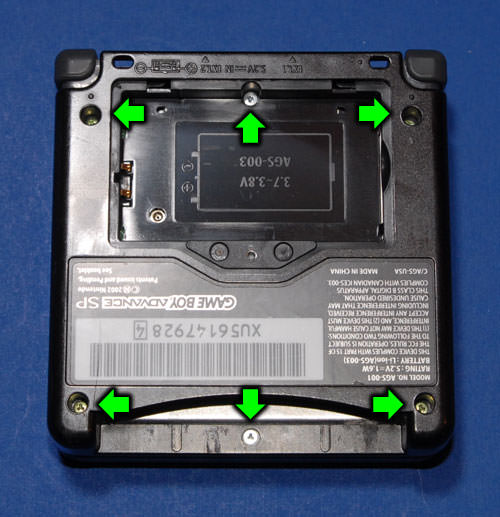

Ξεβιδωνουμε και αφαιρουμε το καπακι της μπαταριας. Υστερα λυνουμε τις 4 tri-wing βιδες στα ακρα του μηχανηματος, την μια μεσα στον χωρο της μπαταριας, και αλλη μια στην υποδοχη της κασετας.

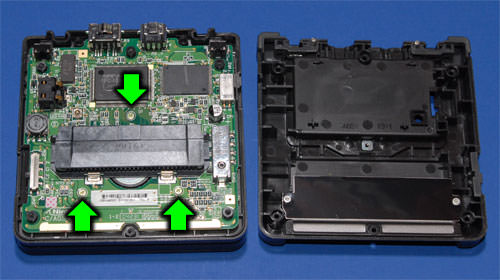

Σηκωνουμε με προσοχη το κατω μερος του κελυφους. Βλεπουμε στα χερια μας την πλακετα. Υπαρχουν 3 σταυρωτες βιδες οι οποιες συγκρατουν το motherboard, τις αφαιρουμε και αυτες.

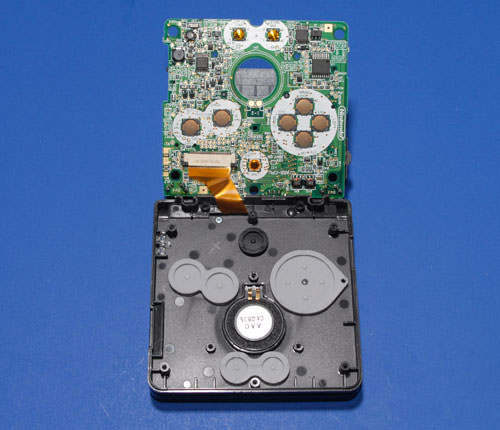

σηκωνουμε την πλακετα προς τα πανω και αφαιρουμε το flex cable της οθονης. Εχουμε πλεον την πλακετα στα χερια μας

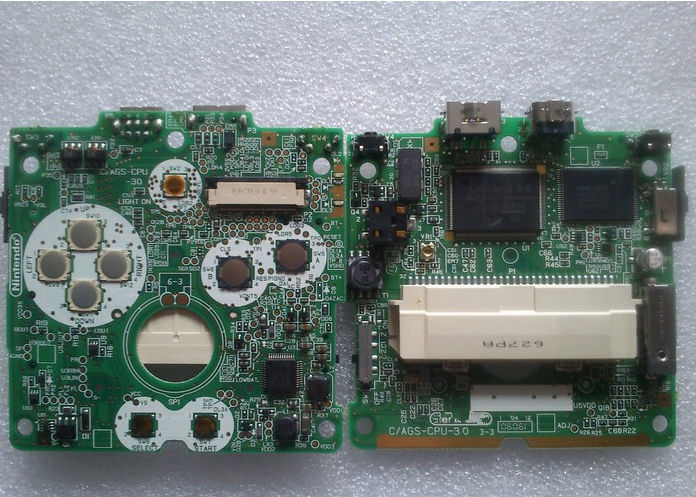

Εδω τωρα αρχιζουν τα δυσκολα. Αρχικα πρεπει να δουμε το revision της πλακετας μας. Εαν το revision ειναι ags-cpu-01, πρεπει να σηκωσουμε το pin 34( τερμα αριστερα στον κονεκτορα της οθονης). Εαν εχουμε revision ags-cpu-10 η νεοτερο, κοβουμε με ΠΟΛΛΗ προσοχη την παρακατω πιστα απο την πλακετα (μεσα στον κυκλο). Κολλαμε στο pin 34 ενα ψιλο καλωδιο

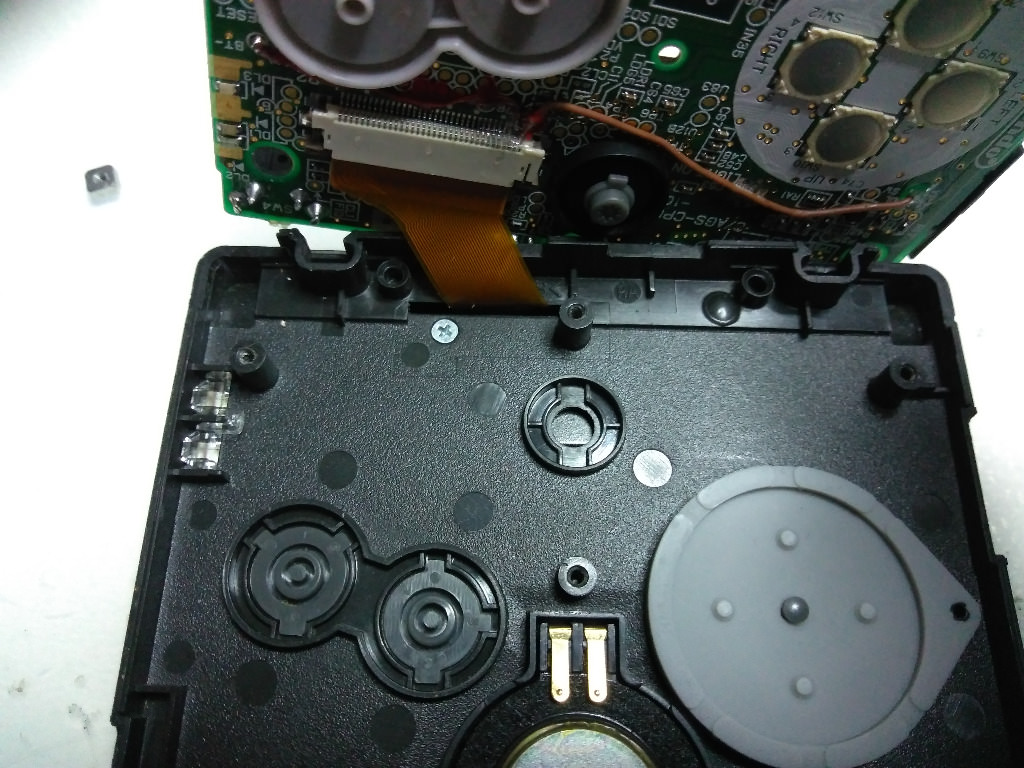

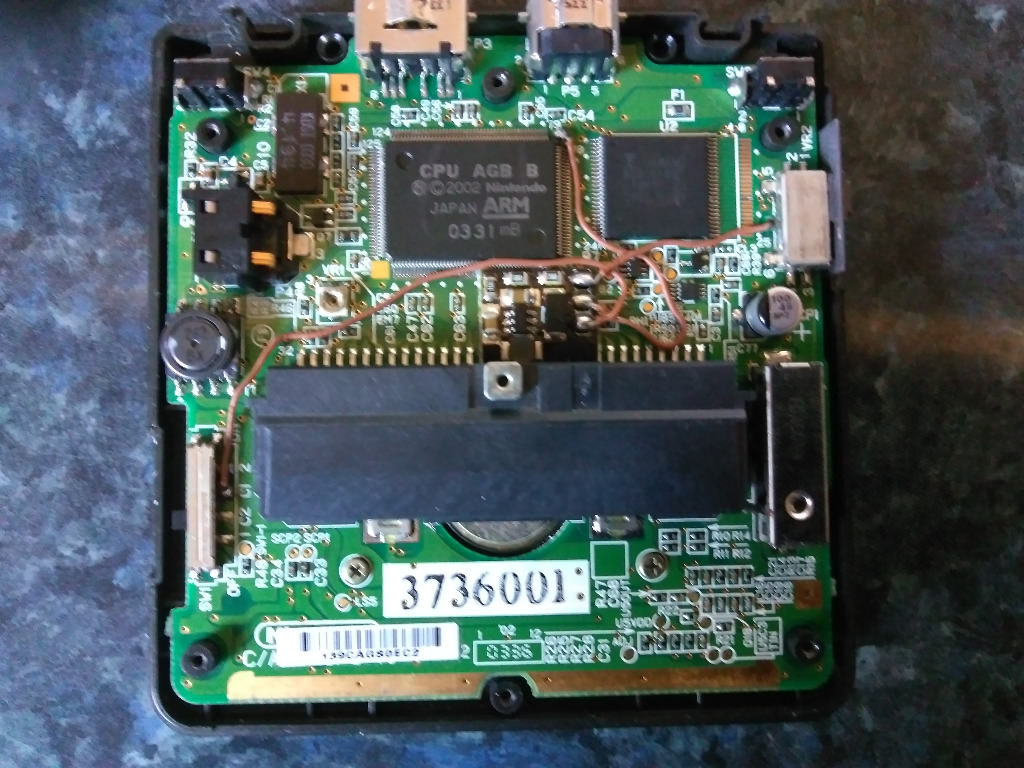

Στο ποτενσιομετρο της φωνης υπαρχει μια τρυπα, περναμε το καλωδιο απο κει ωστε να βγει απο την αλλη πλευρα της μητρικης. Κολλαμε αλλο ενα καλωδιο στο 2ο ποδαρακι του power switch και ενα τριτο σε οποιοδηποτε ground θελουμε πανω στην πλακετα. το καλωδιο απο τον διακοπτη παει στο VIN του driver board, το ground στη μεση και το καλωδιο που περασε απο την τρυπα παει στο vout. Το τελικο αποτελεσμα ειναι καπως ετσι

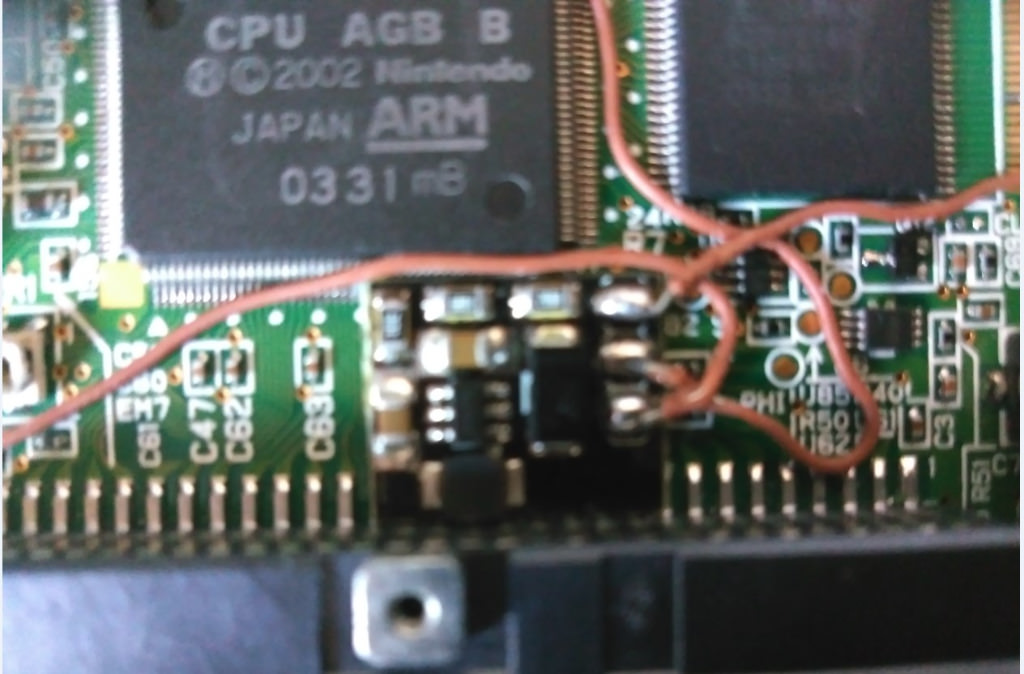

μονωνουμε την κατω επιφανεια απο το driver board και το τοποθετουμε οπου θεωρουμε οτι θα εμποδιζιε λιγοτερο στο κλεισιμο του κελυφους. Εγω το στριμωξα αναμεσα στην cpu και στο cartridge slot.

ΠΡΟΕΡΑΙΤΙΚΑ

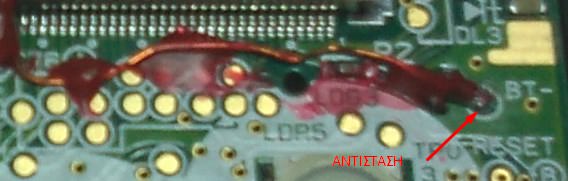

Με τα παραπανω βηματα, η οθονη του ags-101 θα πρεπει να ειναι λειτουργικη. Εαν παρ ολα αυτα, θελουμε να φτιαξουμε επ ακριβως το ags-101, θα χρειαστει να φτιαξουμε και ενα δευτερο επιπεδο φωτεινοτητας. Για να το κανουμε αυτο, κολλαμε ενα καλωδιο στο σημειο της φωτογραφιας που λεει alternative soldering location, και το αλλο ακρο του στο ενα σημειο μιας αντιστασης απο 380-470ohm. Οσο πιο πολλα τα ohm, τοσο χαμηλοτερη η φωτεινοτητα. Το ελευθερο ακρο της αντιστασης το κολλαμε σε ενα οποιοδηποτε ground της πλακετας.







Η συνεχεια στο part 2

Μπράβο Κώστα, συνέχισε έτσι, ωραία η παρουσίαση και η κατασκευή.

Ευχαριστούμε Κώστα για την πραγματικά ωραία αυτή παρουσίαση!!!!!!!

Part 2

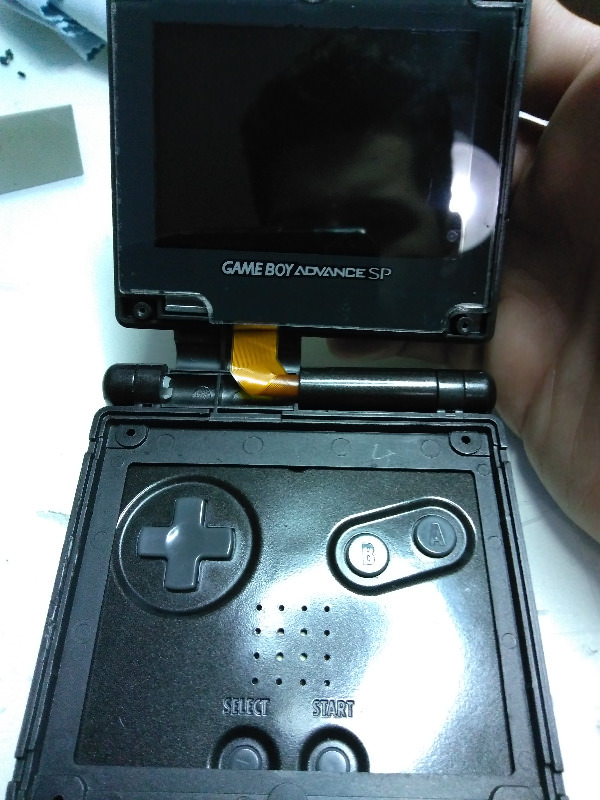

Πλεον τα δυσκολα εχουν τελειωσει και απολαμβανουμε τους καρπους των κοπων μας, αλλα δεν γινεται να κραταμε την οθονη στα χερια, ετσι δεν ειναι? Ωρα λοιπον να αντικαταστησουμε την οθονη στο επανω μερος του advance sp. Για να το κανουμε αυτο, παιρνουμε το κατω μερος του κελυφους και του λυνουμε αυτην τη βιδα



Θα παρατηρησουμε οτι στο επανω μερος ενα μερος του καλυμματος αφαιρεθηκε. Το βαζουμε στην ακρη μαζι με το βιδακι για να μην τα χασουμε. Τωρα πρεπει να αποσυναρμολογησουμε το επανω μερος του advance που περιεχει την οθονη. Θα προσεξουμε οτι στο επανω κελυφος εχουμε 5 λατιχενιες ταπες. Με μια καρφιτσα τις ανασηκωνουμε απο τα ακρα τους και τις αφαιρουμε. Απο κατω θα βρουμε 5 βιδες (εδω βλεπουμε 4 γιατι την μια την εχασα )



Αφου λυσουμε και αυτες τα δυο μισα θα ξεχωρισουν και εχουμε περιπου αυτο



Με πολυ μεγαλη προσοχη αφαιρουμε την παλια καλωδιοταινια απο την σχισμη που υπαρχει και με τον ιδιο ακριβως τροπο περναμε την νεα. Καπου εδω ειναι ενα καλο σημειο να τοποθετησουμε και το lens στην οθονη μας, το οποιο ειτε το αφαιρουμε απο το παλιο πανελ ειτε παιρνουμε καινουριο απο κινα. Ακολουθωντας αντιστροφα ολα τα βηματα του οδηγου, μονταρουμε πρωτα το πανω και επειτα το κατω μερος της συσκευης. Ελεγχουμε την εφαρμογη του κατω κελυφους και αφαιρουμε οποιοδηποτε κομματι πλαστικου χρειαστει ωστε να κλεισει με ελαχιστη πιεση. Ανοιγουμε διακοπτη καιιιιιιιιιι...

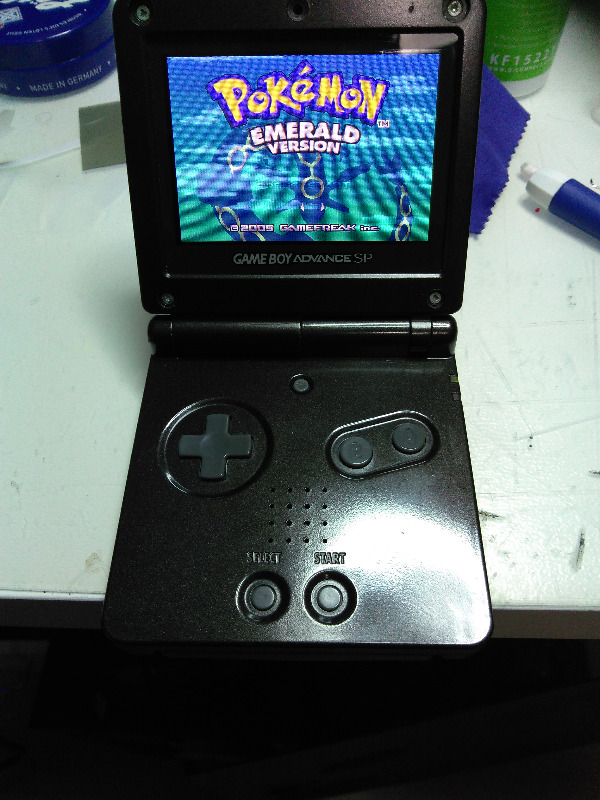

ΕΤΟΙΜΟΙ!

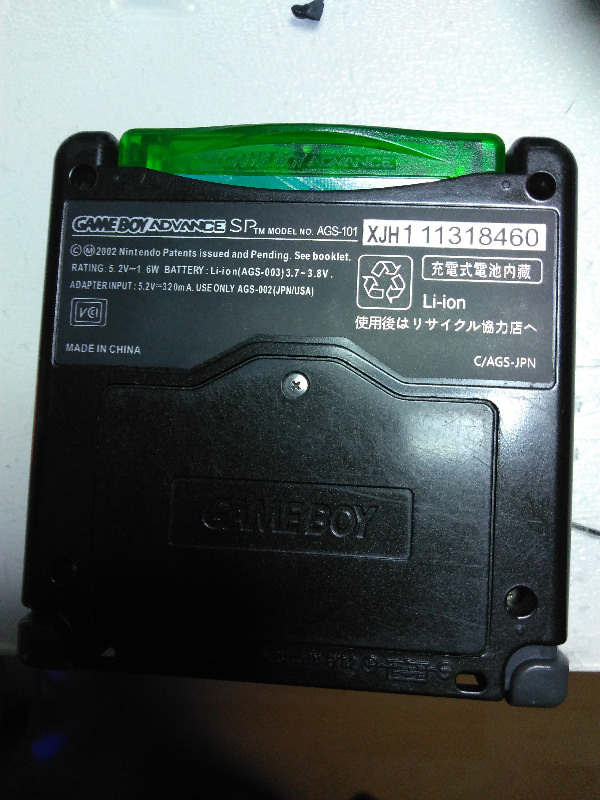

εαν ολα πηγαν οπως πρεπει τα δυο πανελ εφαρμοζουν σωστα, τα κουμπια πατιουνται οπως πρεπει και η οθονη εχει δυο επιπεδα φωτεινοτητας! Κολλαμε και ενα sticker ags-101 στο κατω μερος της συσκευης, ετσι για την .."καγκουρια" και ειμαστε ετοιμοι! Happy gaming!



ΣΗΜΕΙΩΣΗ: Η παραπανω κονσολα, αν και ολοιδια λειτουργικα, ΔΕΝ αποτελει γνησιο ags-101 και ουτε θα πρεπει να πλασαρεται ως τετοιο. Σε περιπτωση μεταπωλησης, ο αγοραστης θα πρεπει να γνωριζει οτι προκειται για μετατροπη. Οποιαδηποτε αποπειρα μεταπωλησης ως γνησιου ags-101 την θεωρω ανηθικη και αδικη. Σε περιπτωση που ψαχνετε για ενα ags-101, πρεπει να προσεξετε τα εξης σημεια

1) Στο γνησιο ags-101, τα επιπεδα δυο επιπεδα φωτεινοτητας ειναι Χαμηλο-Φωτεινο, ενω σε αυτη την κονσολα ειναι Φωτεινο-Χαμηλο
2) Το αυτοκολλητο στο κατω μερος της συσκευης ειναι απομιμηση, το γνησιο αυτοκολλητο ags-101 ειναι διαφορετικο σχεδιαστικα
3) Στην δικη μου μετατροπη, υπαρχει ενα μικρο φουσκωμα στο κατω μερος της συσκευης, με αποτελεσμα η συσκευη να κουναει ελαφρως σε ισια επιφανεια. Παρομοιες μετατροπες ΙΣΩΣ να εχουν το ιδιο χαρακτηριστικο
4) Τα κουμπια στις περισσοτερες ags-101 κονσολες ειναι πιο σκουρα συγκριτικα με τις αντιστοιχες ags-001, εκτος αν εχει γινει αντικατασταση στα πλαστικα


Ελπιζω να σας βοηθησα, καλη συνεχεια!
