Rumble Pack mod N64 δημιουργήθηκε από glaros
Στην παρακάτω μετατροπή θα δούμε πως θα καταργήσουμε τις δυο μπαταρίες "AAA" των 3Volt και θα τροφοδοτήσουμε το κραδασμικό μοτέρ από το χειριστήριο.
Το mod είναι εύκολο εάν είστε εξοικειωμένοι με τις βασικές μεθόδους συγκόλλησης.
Υλικά/Εργαλεία :
Κατσαβίδι gamebit 3.8mm
Κολλητήρι/κόλληση
Μυτοτσίμπιδο μικρό
Δίοδο 1Ν4148

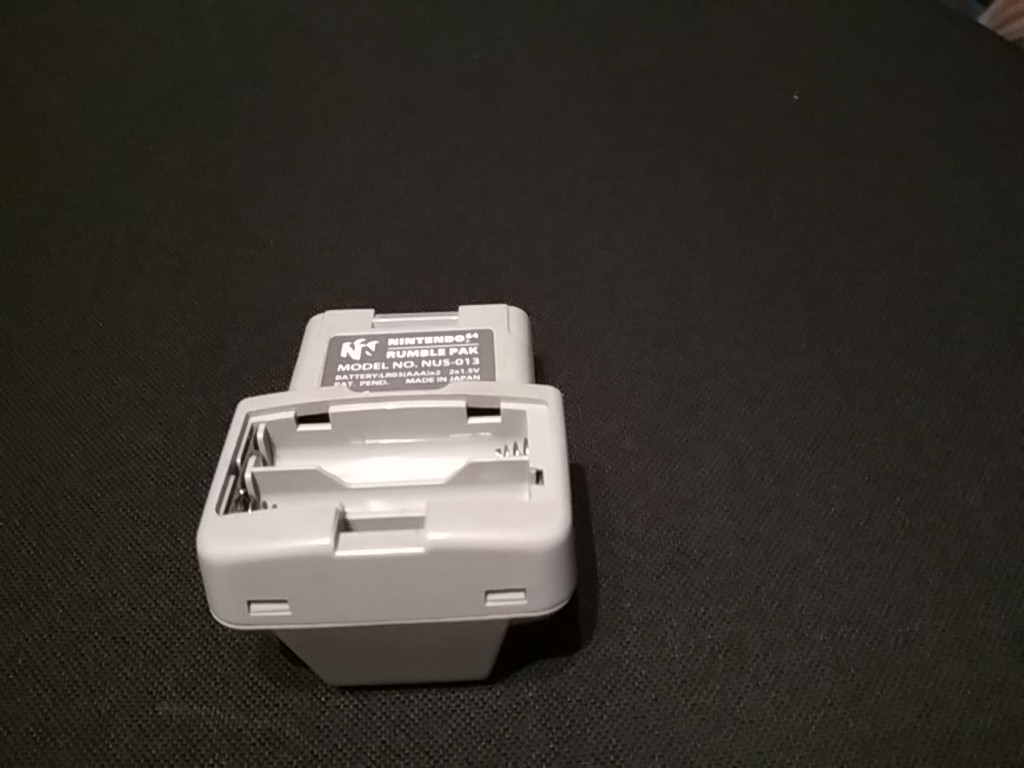

Προετοιμάζουμε το rumble-pack αποσπώντας το από το χειριστήριο και αφαιρώντας τις μπαταρίες.

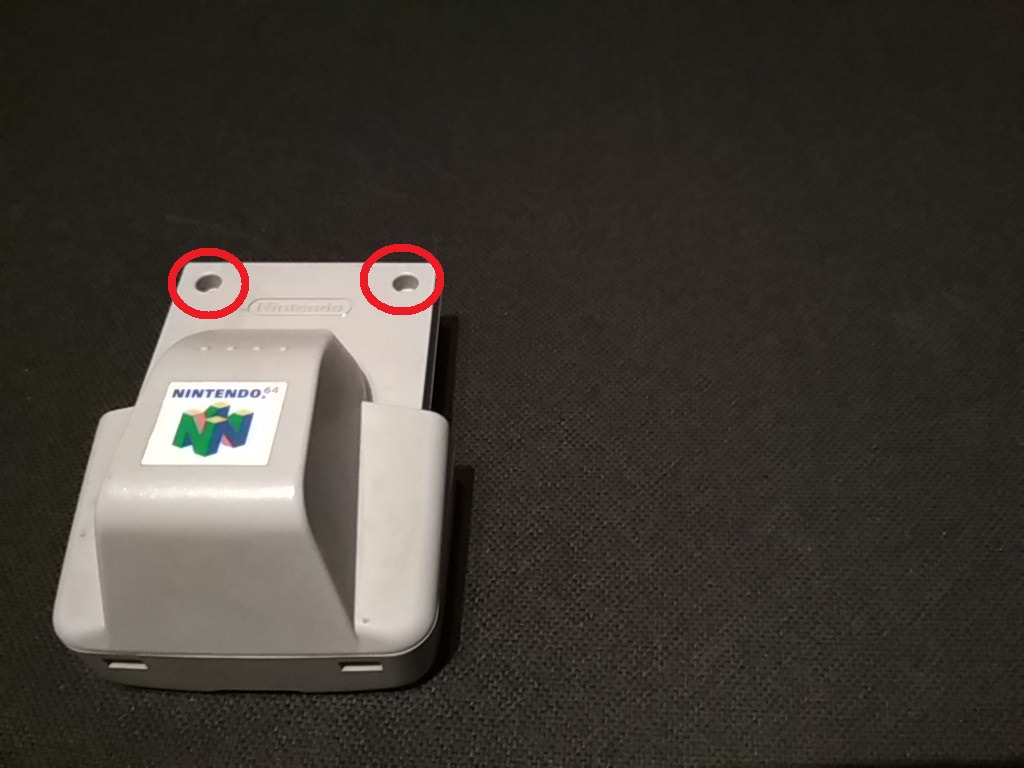

Ξεβιδώνουμε τις δυο gamebit βίδες (κόκκινοι κύκλοι)

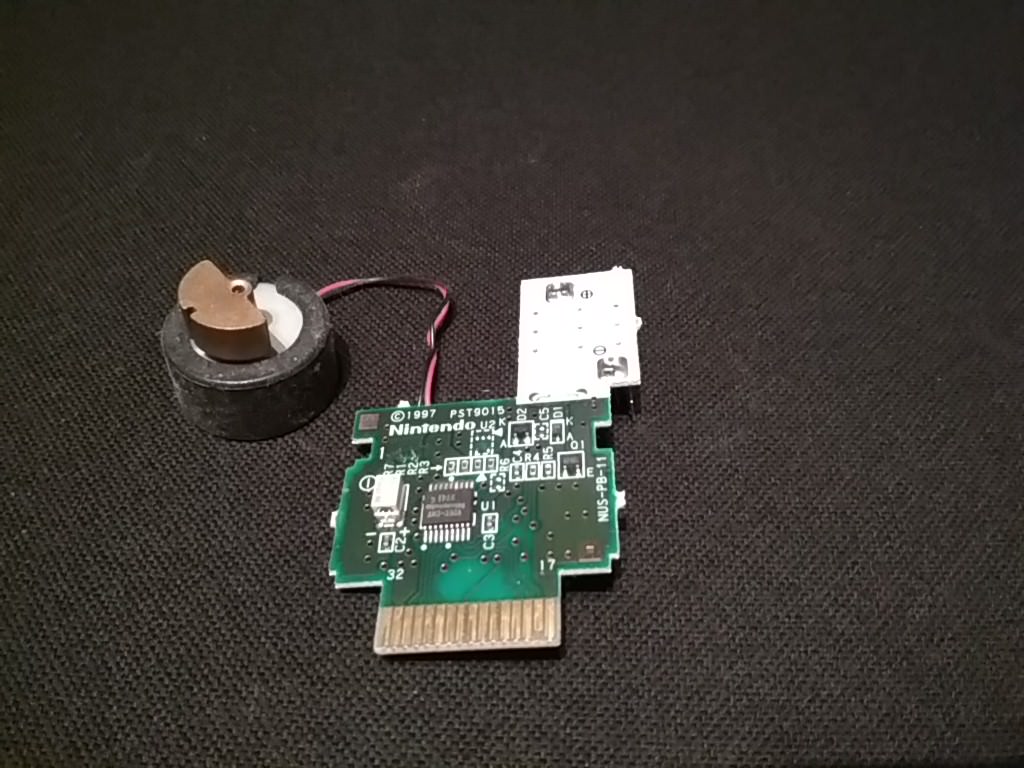

Ανασηκώνουμε τα καλύμματα και έχουμε την πλακέτα με το κραδασμικό μοτέρ έτοιμα για να ξεκινήσουμε την μετατροπή.

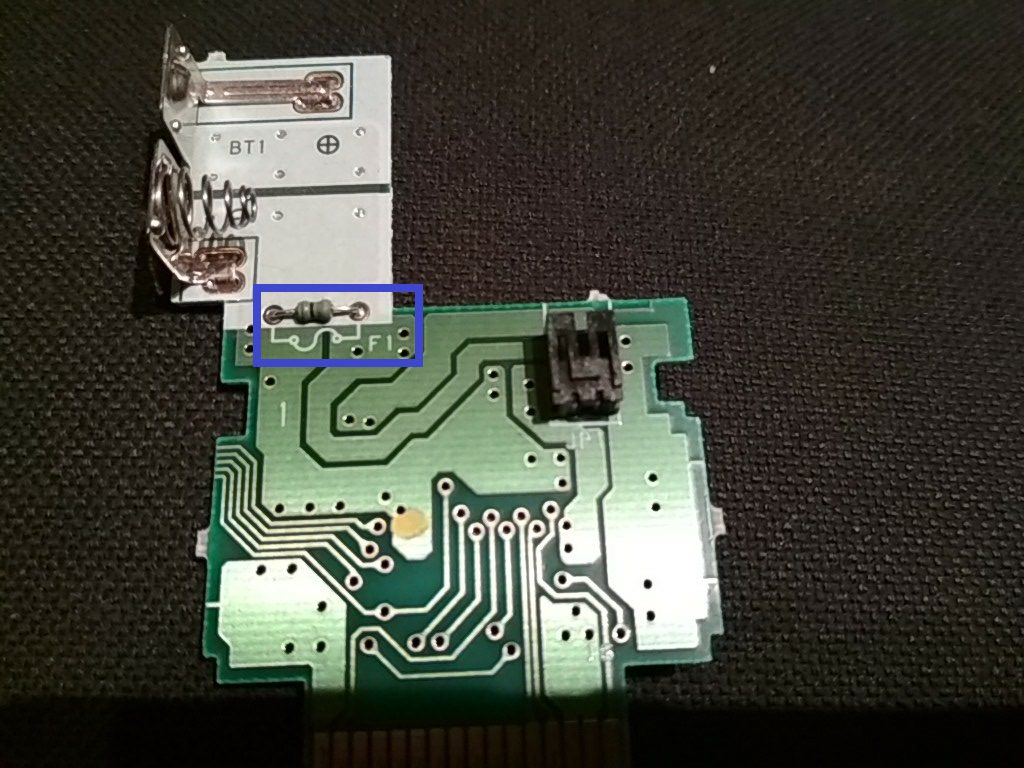

Αφαιρούμε το μαύρο βύσμα του μοτέρ για να έχουμε ελευθερία κινήσεων και ξεκολλάμε την PicoFuse (μπλε ορθογώνιο πλαίσιο)

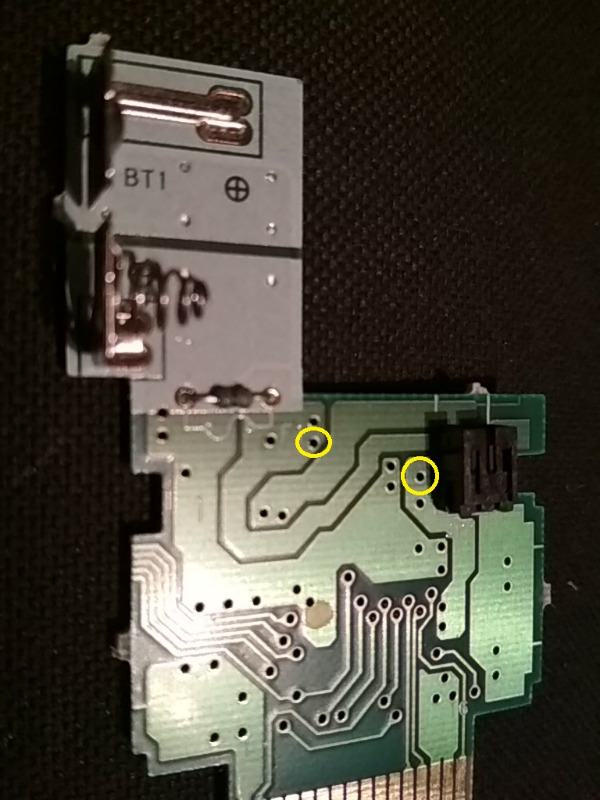

Επαναχρησιμοποιούμε την PicoFuse κολλώντας την στα σημεία με τον κίτρινο κύκλο και με την μπλε γραμμή της προς το μαύρο βύσμα.

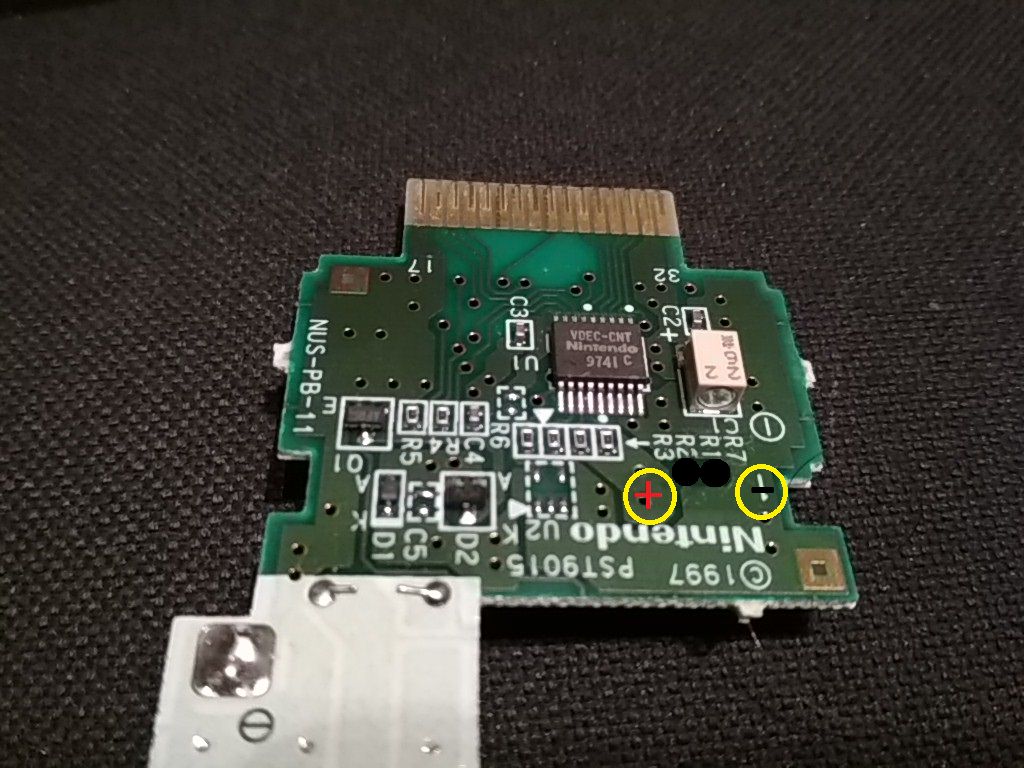

Γυρίζουμε την πλακέτα και εντοπίζουμε τα δυο pins κάτω από το λογότυπο Nintendo (μαύροι κύκλοι) και κολλάμε την δίοδο με την μαύρη της γραμμή στο θετικό (κόκκινος σταυρός)
Οι περισσότεροι διαδικτυακοί οδηγοί μετατροπής του rumble-pack περιγράφουν την κατάργηση της PicoFuse και στην θέση της να κολλήσουμε ένα απλό σύρμα,κάτι που δεν είναι σωστό.
Προσοχή στην απαραίτητη χρήση της διόδου διότι δεν θέλουμε επιστροφή ρεύματος στο χειριστήριο ή/και την κονσόλα.
Απολαμβάνουμε rumble χωρίς το βάρος και το κόστος των μπαταριών,φήμες λένε ότι το τροφοδοτικό δεν μπορεί να "σηκώσει" τέσσερα rumble-pack χωρίς μπαταρίες αλλά είναι λίγο δύσκολο να βρεθούν τόσα μονταρισμένα pack στο ίδιο Ultra N64.
Ενεργειτε Με Δική σας Ευθύνη
Το mod είναι εύκολο εάν είστε εξοικειωμένοι με τις βασικές μεθόδους συγκόλλησης.
Υλικά/Εργαλεία :
Κατσαβίδι gamebit 3.8mm
Κολλητήρι/κόλληση
Μυτοτσίμπιδο μικρό
Δίοδο 1Ν4148
Προετοιμάζουμε το rumble-pack αποσπώντας το από το χειριστήριο και αφαιρώντας τις μπαταρίες.
Ξεβιδώνουμε τις δυο gamebit βίδες (κόκκινοι κύκλοι)
Ανασηκώνουμε τα καλύμματα και έχουμε την πλακέτα με το κραδασμικό μοτέρ έτοιμα για να ξεκινήσουμε την μετατροπή.
Αφαιρούμε το μαύρο βύσμα του μοτέρ για να έχουμε ελευθερία κινήσεων και ξεκολλάμε την PicoFuse (μπλε ορθογώνιο πλαίσιο)
Επαναχρησιμοποιούμε την PicoFuse κολλώντας την στα σημεία με τον κίτρινο κύκλο και με την μπλε γραμμή της προς το μαύρο βύσμα.
Γυρίζουμε την πλακέτα και εντοπίζουμε τα δυο pins κάτω από το λογότυπο Nintendo (μαύροι κύκλοι) και κολλάμε την δίοδο με την μαύρη της γραμμή στο θετικό (κόκκινος σταυρός)
Οι περισσότεροι διαδικτυακοί οδηγοί μετατροπής του rumble-pack περιγράφουν την κατάργηση της PicoFuse και στην θέση της να κολλήσουμε ένα απλό σύρμα,κάτι που δεν είναι σωστό.
Προσοχή στην απαραίτητη χρήση της διόδου διότι δεν θέλουμε επιστροφή ρεύματος στο χειριστήριο ή/και την κονσόλα.
Απολαμβάνουμε rumble χωρίς το βάρος και το κόστος των μπαταριών,φήμες λένε ότι το τροφοδοτικό δεν μπορεί να "σηκώσει" τέσσερα rumble-pack χωρίς μπαταρίες αλλά είναι λίγο δύσκολο να βρεθούν τόσα μονταρισμένα pack στο ίδιο Ultra N64.
Ενεργειτε Με Δική σας Ευθύνη
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, navarxos, anasta.idents
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- Fotis_KFOR
- Site Owner / Admin
- PC / Sinclair ZX Spectrum+3
19/02/2018 22:23 #41439
από Fotis_KFOR
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Απαντήθηκε από Fotis_KFOR στο θέμα Rumble Pack mod N64
Ωραίος Νεκτάριε, ευχαριστούμε για τον ωραίο οδηγό σου :
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- Dark_Knight
- Team RC
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 452
- Ληφθείσες Ευχαριστίες 513
27/02/2018 00:39 #41515
από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα Rumble Pack mod N64
Σωωωωραιος ο μαστορας. Παντα ελεγα οτι τα nintendo τραβανε πατεντες!
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
- fanny
- Retro Freak
Λιγότερα
Περισσότερα
- Δημοσιεύσεις: 849
- Ληφθείσες Ευχαριστίες 724
15/03/2018 06:53 #41657
από fanny
Απαντήθηκε από fanny στο θέμα Rumble Pack mod N64
Ευχαριστούμε Νεκτάριε!
Ίσως το επιχειρήσω σαν την "επόμενη παρέμβαση με μικρό κόστος σε περίπτωση αποτυχίας" στη προσπάθεια μου να εξοικειωθώ σιγά σιγά με τις συγκολλήσεις! :') Από τις λίγες περιπτώσεις που θα έβρισκα αναλυτικό οδηγό στα ελληνικά! Θένκιου!
Ίσως το επιχειρήσω σαν την "επόμενη παρέμβαση με μικρό κόστος σε περίπτωση αποτυχίας" στη προσπάθεια μου να εξοικειωθώ σιγά σιγά με τις συγκολλήσεις! :') Από τις λίγες περιπτώσεις που θα έβρισκα αναλυτικό οδηγό στα ελληνικά! Θένκιου!
