05/03/2018 19:20 - 07/03/2018 14:39 #41570 από nkary
AMSTRAD GT65 Monitor - Αλλαγή πυκνωτών δημιουργήθηκε από nkary

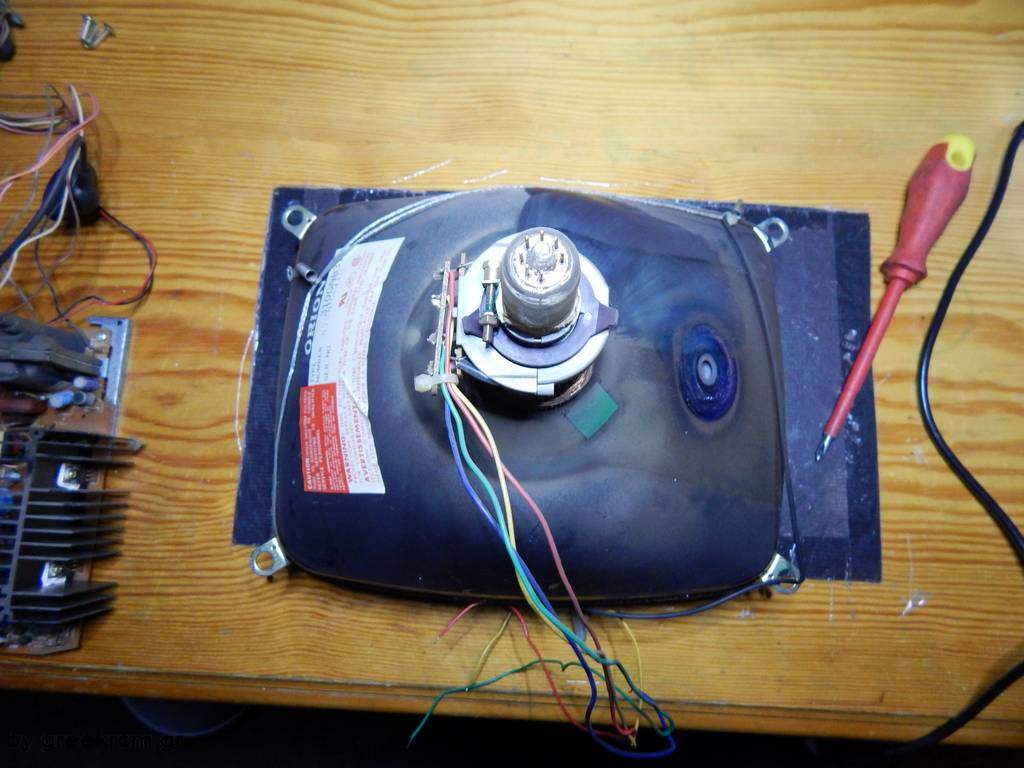

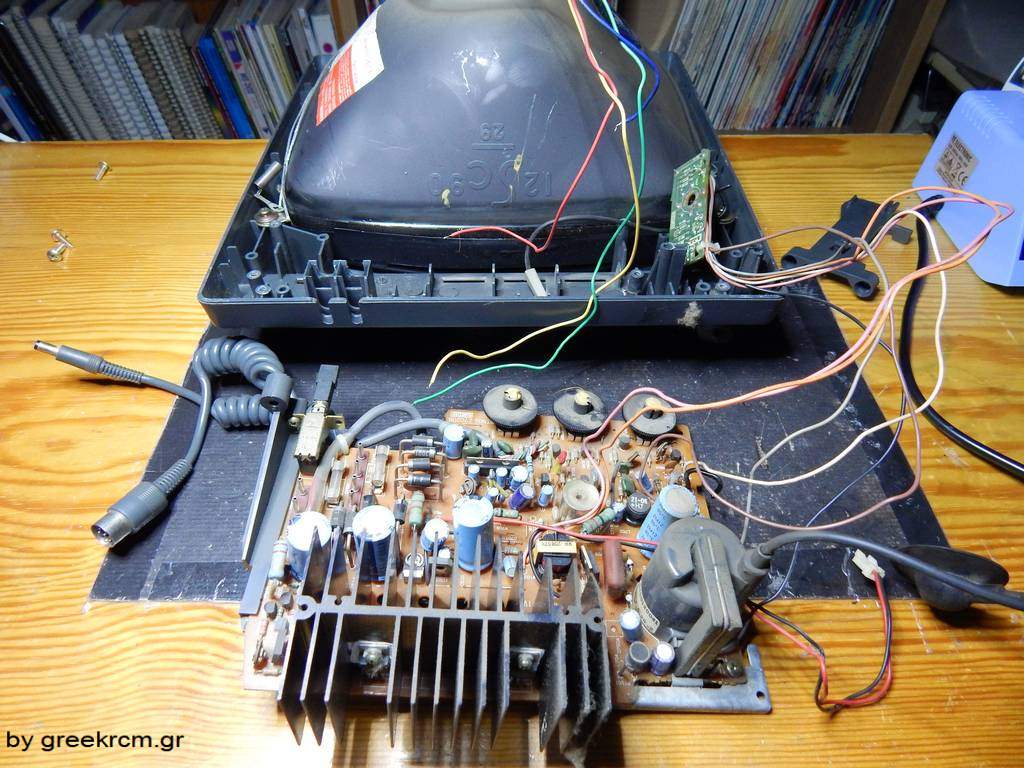

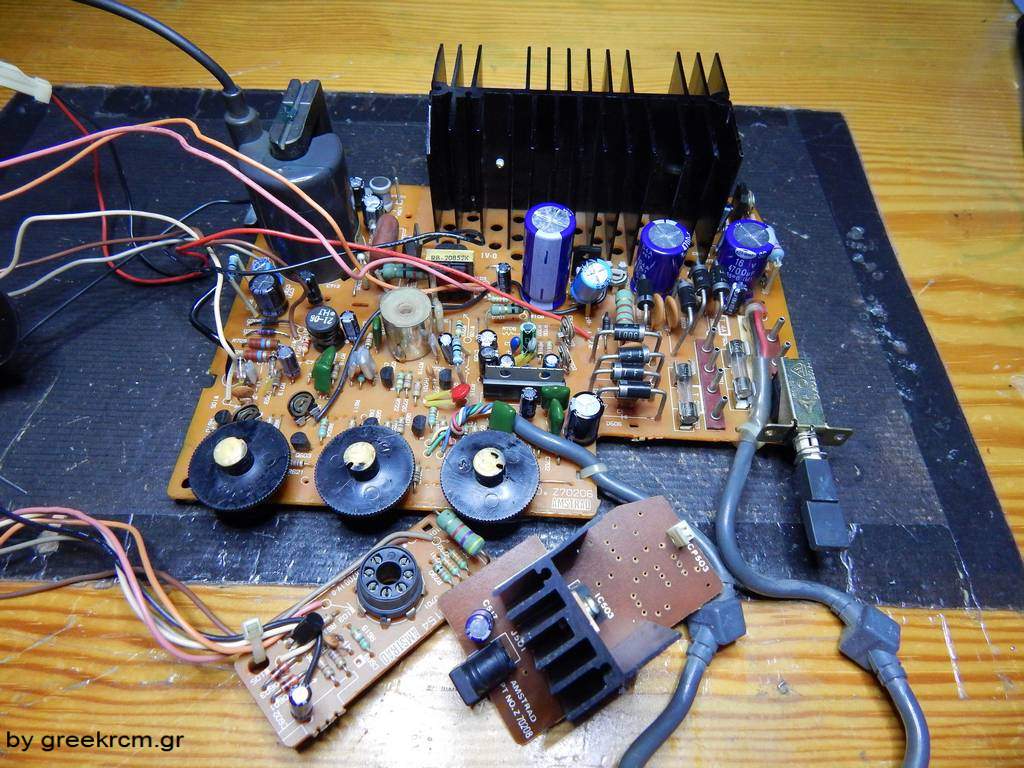

Το monitor αυτό μου το είχε κάνει δώρο ο tzoudas μαζί με έναν CPC6128. Μετά το recap του 6128 αποφάσισα να ασχοληθώ και μαζί του μιας και ήταν κάπως ταλαιπωρημένο. Εκτός από αλλαγή πυκνωτών ήθελε και διόρθωση των ρυθμιστικών ποτενσιόμετρων. Αφού έγινε η ΑΠΑΡΑΙΤΗΤΗ αποφόρτιση καθοδικού σωλήνα αφαιρέθηκε το board και η οθόνη από το σασί.

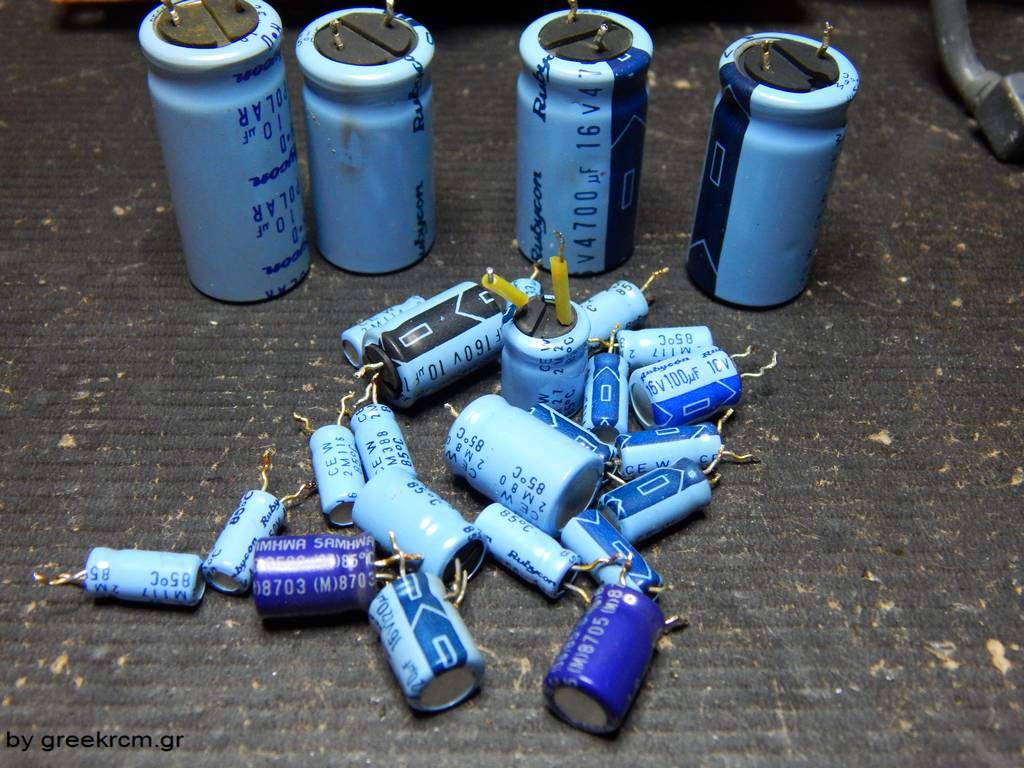

Για το recap θα χρειασθείτε:

1 x 100uF 16V
1 x 22uF 63V
2 x 4700uF 16V
6 x 10uF 16V
1 x 330uF 25V
1 x 3300uF 25V
1 x 1000uF 10V
2 x 4,7uF 50V
1 x 33uF 10V
3 x 220uF 16V
1 x 22uF 16V
1 x 47uF 16V
1 x 330uF 16V
1 x 10uF 25V NP
1 x 10uF 160V
1 x 1uF 160V
1 x 2,2 uF 50V

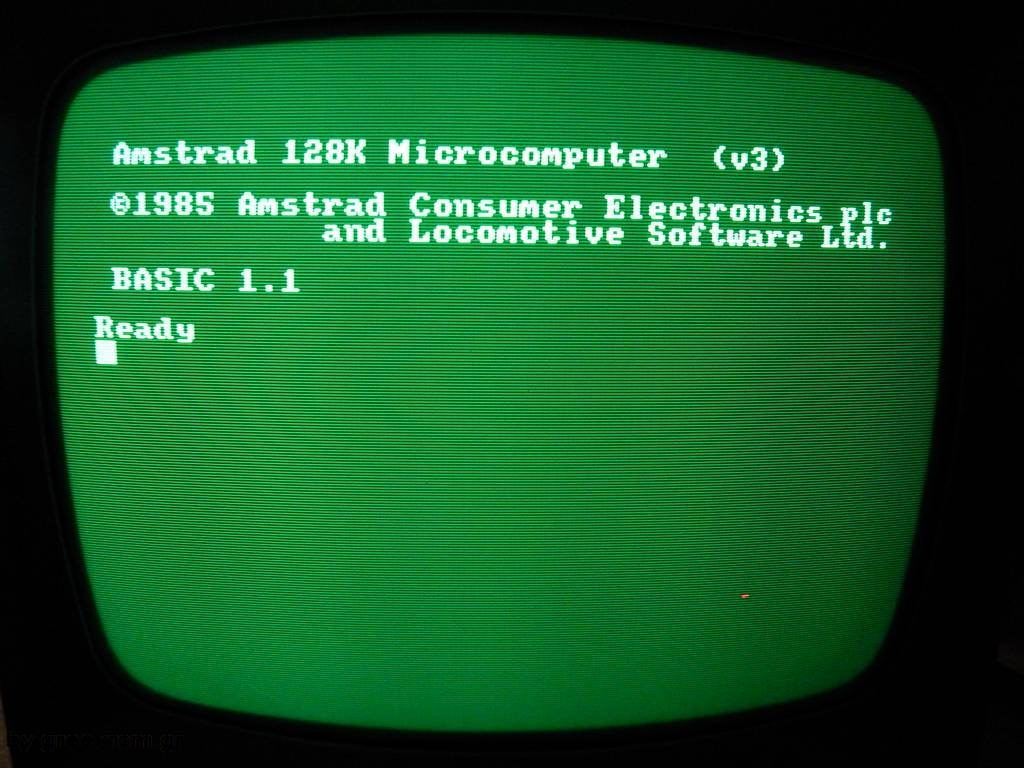

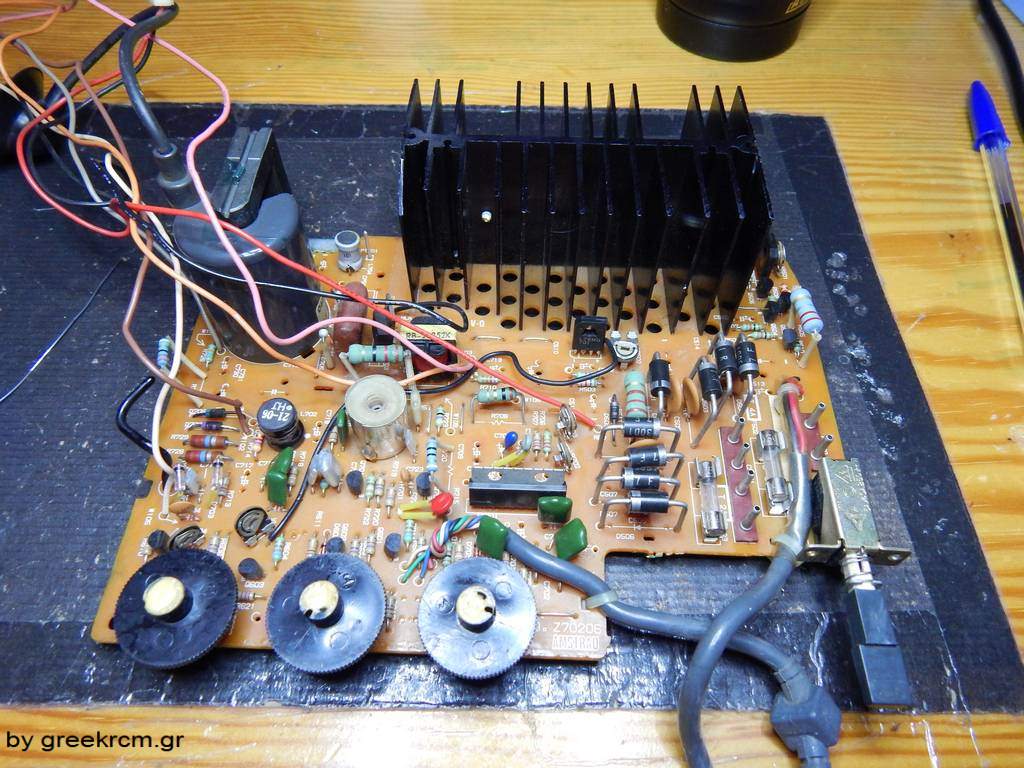

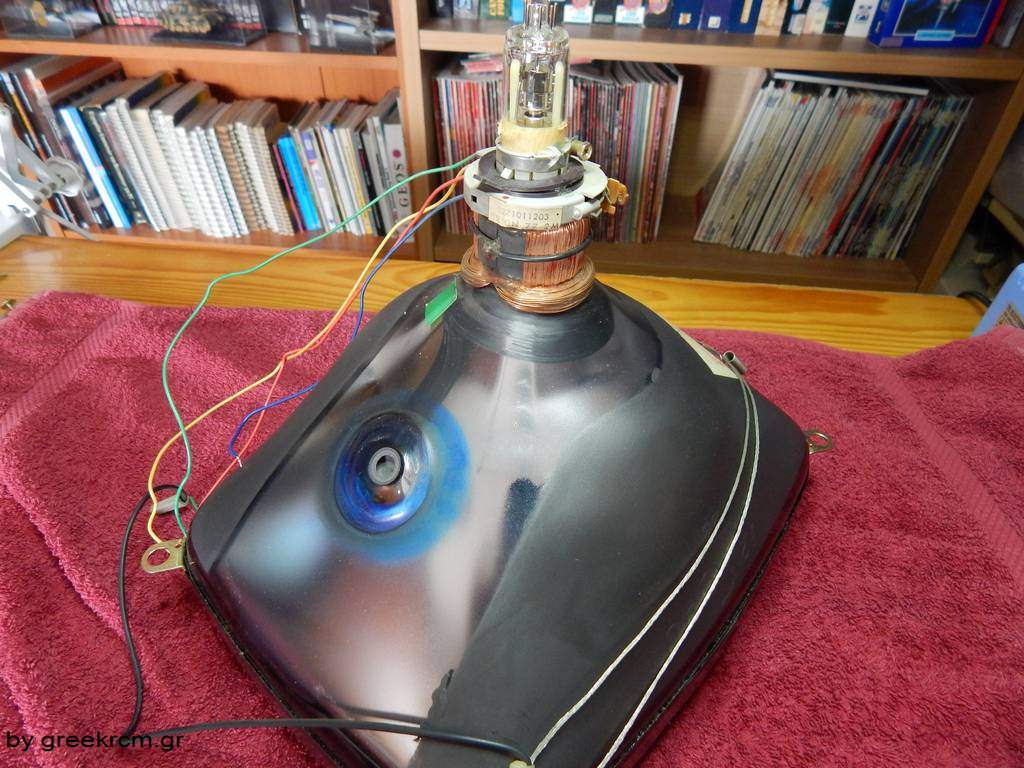

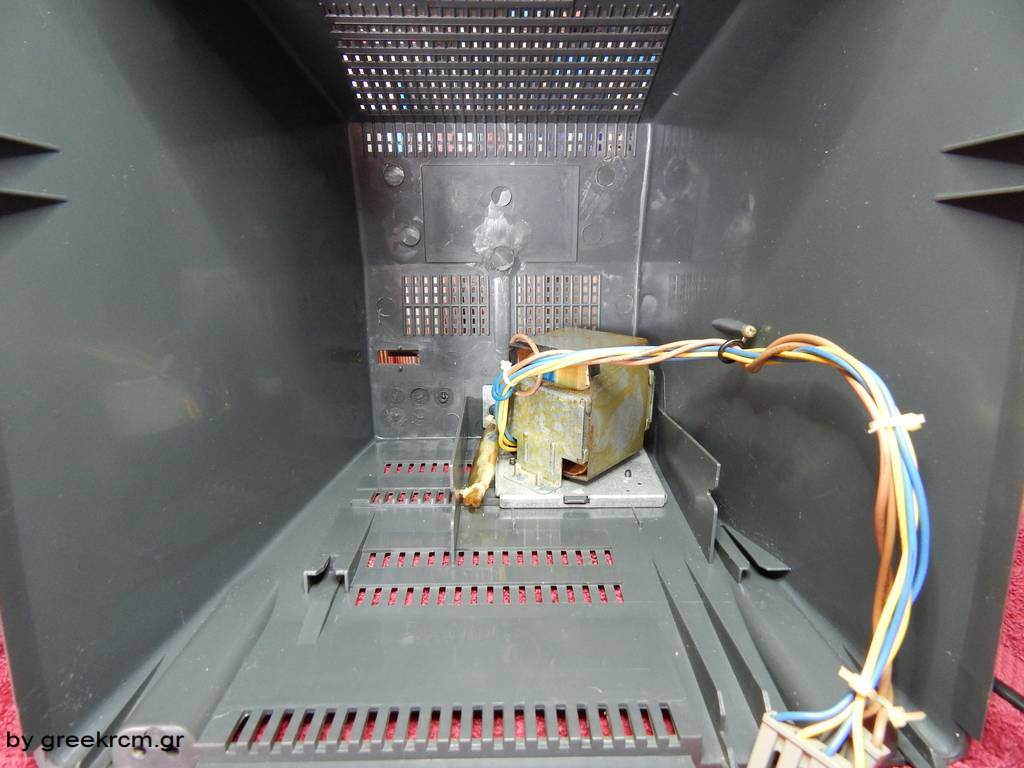

Μετά το γενικό καθάρισμα, το καθάρισμα των ποτενσιόμετρων με contact cleaner (που διόρθωσε και το τρεμόπαιγμα της εικόνας όταν τα ακουμπούσες) και το recap
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, zanxion72

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zanxion72
  • Το Άβαταρ του/της zanxion72
  • Retro Starter
  • Retro Starter
Περισσότερα
06/03/2018 13:50 #41574 από zanxion72
Απαντήθηκε από zanxion72 στο θέμα AMSTRAD GT65 Monitor - Αλλαγή πυκνωτών
Μια χαζή ερώτηση! Πως μπορώ ν' αποφορτίσω το κύκλωμα της πριν κάνω οτιδήποτε;

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
Περισσότερα
06/03/2018 16:37 - 06/03/2018 16:45 #41575 από nkary
Απαντήθηκε από nkary στο θέμα AMSTRAD GT65 Monitor - Αλλαγή πυκνωτών

zanxion72 έγραψε: Μια χαζή ερώτηση! Πως μπορώ ν' αποφορτίσω το κύκλωμα της πριν κάνω οτιδήποτε;

Καθόλου χαζή, δεν πρέπει να παίζουμε με τέτοια πράγματα διότι υπάρχει κίνδυνος να μας χτυπήσει ρεύμα αρκετών χιλιάδων βολτ.
Αν παρατηρήσεις καλύτερα θα δεις στη 1η παράγραφο ότι η λέξη ΑΠΑΡΑΙΤΗΤΗ είναι και link αλλά επειδή δεν φαίνεται και τόσο καλά βάζω και εδώ το video που σε οδηγεί αν πατήσεις πάνω της.


Ουσιαστικά βάζεις την άκρη ενός ίσιου κατσαβιδιού κάτω από το προστατευτικό βύσμα και προσπαθείς να ακουμπήσεις τα 2 συρματάκια που κρύβονται από κάτω. ΕΝΝΟΕΙΤΕ ότι έχεις γειώσει το κατσαβίδι με ένα σύρμα σε μια από τις γειώσεις τις οθόνης πχ στο σημείο που βιδώνει με το πλαστικό κάλυμμα. Επίσης μεγάλη προσοχή στο πως κρατάς το κατσαβίδι. Συνήθως όταν ακούσεις ένα χαρακτηριστικό ήχο που κάνει ο σπινθήρας είσαι οκ, αλλά και πάλι πολλές φορές μπορεί να μην ακούσεις και τίποτα. Για καλό και για κακό επανέλαβε 2-3 φορές, εγώ το ξανά κάνω και αφού αφαιρέσω το βύσμα.
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": zanxion72

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zanxion72
  • Το Άβαταρ του/της zanxion72
  • Retro Starter
  • Retro Starter
Περισσότερα
06/03/2018 16:50 #41576 από zanxion72
Απαντήθηκε από zanxion72 στο θέμα AMSTRAD GT65 Monitor - Αλλαγή πυκνωτών
Χίλια ευχαριστώ!
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": nkary

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
06/03/2018 17:40 #41577 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα AMSTRAD GT65 Monitor - Αλλαγή πυκνωτών
Φοβερός και αυτός ο οδηγός σου Νίκο :thanx:
