Commodore Amiga 1200 - Recap

Commodore Amiga 1200 - Recap δημιουργήθηκε από nkary

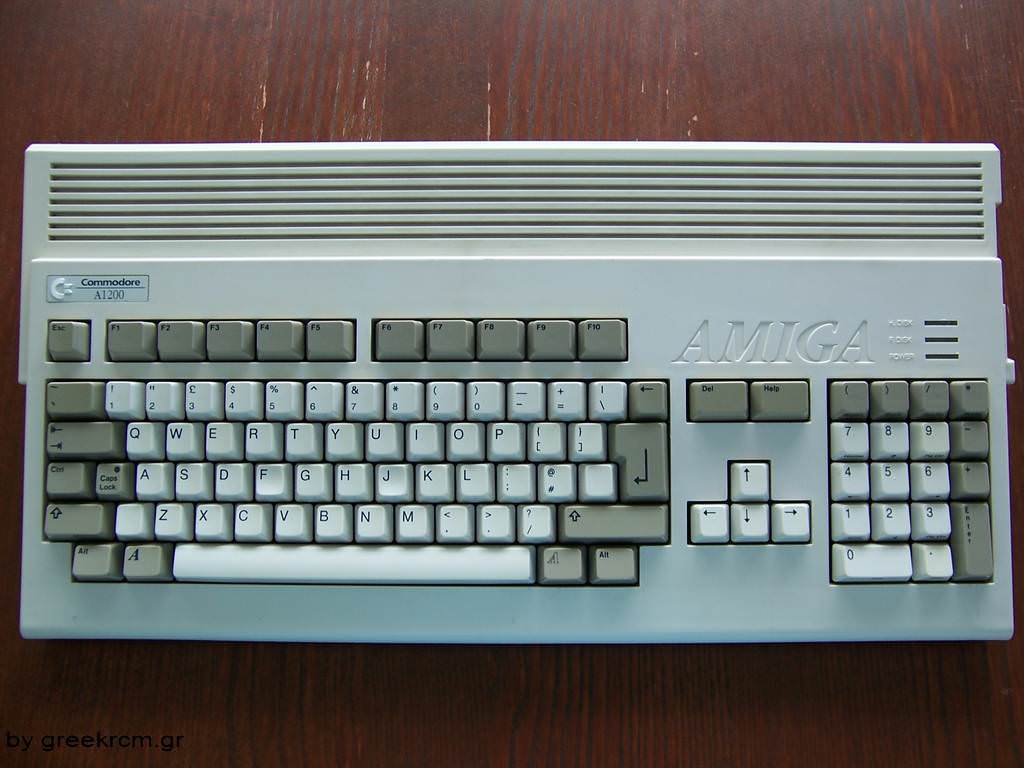

Τη συγκεκριμένη Amiga την αγόρασα μεταχειρισμένη, πρόκειται για μοντέλο κατασκευασμένο από την Commodore και όχι από την Amiga Technologies GmbH. Όπως θα δείτε και στις παρακάτω φωτογραφίες την είχε βάλει “χέρι” ο προηγούμενος ιδιοκτήτης.

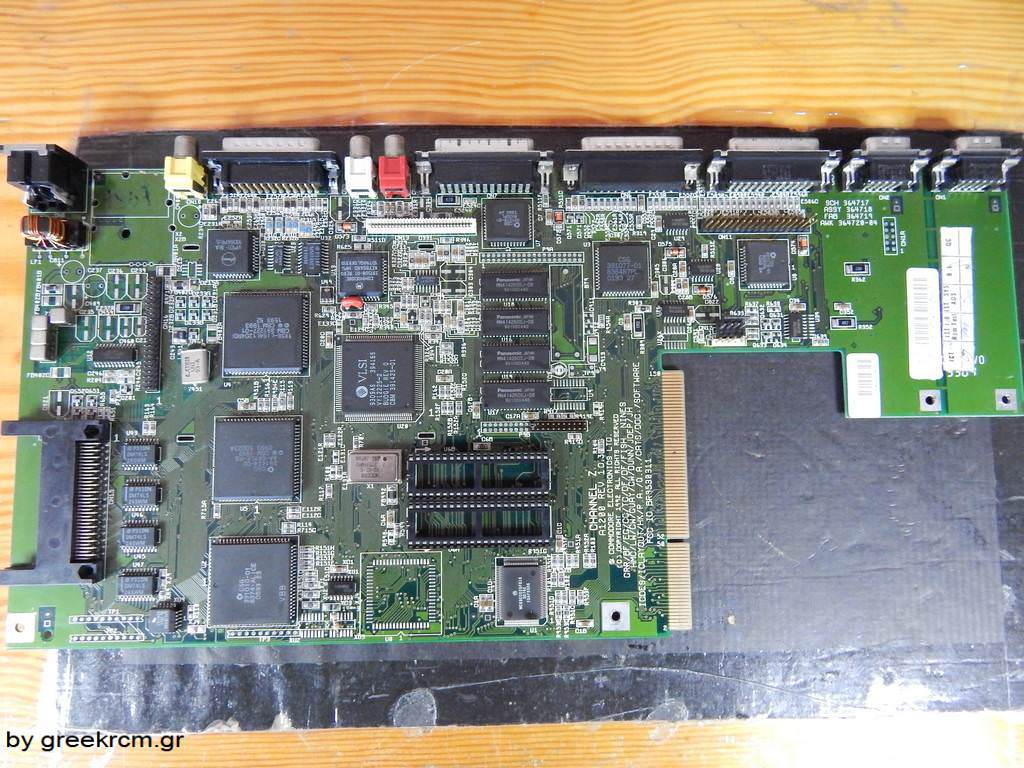

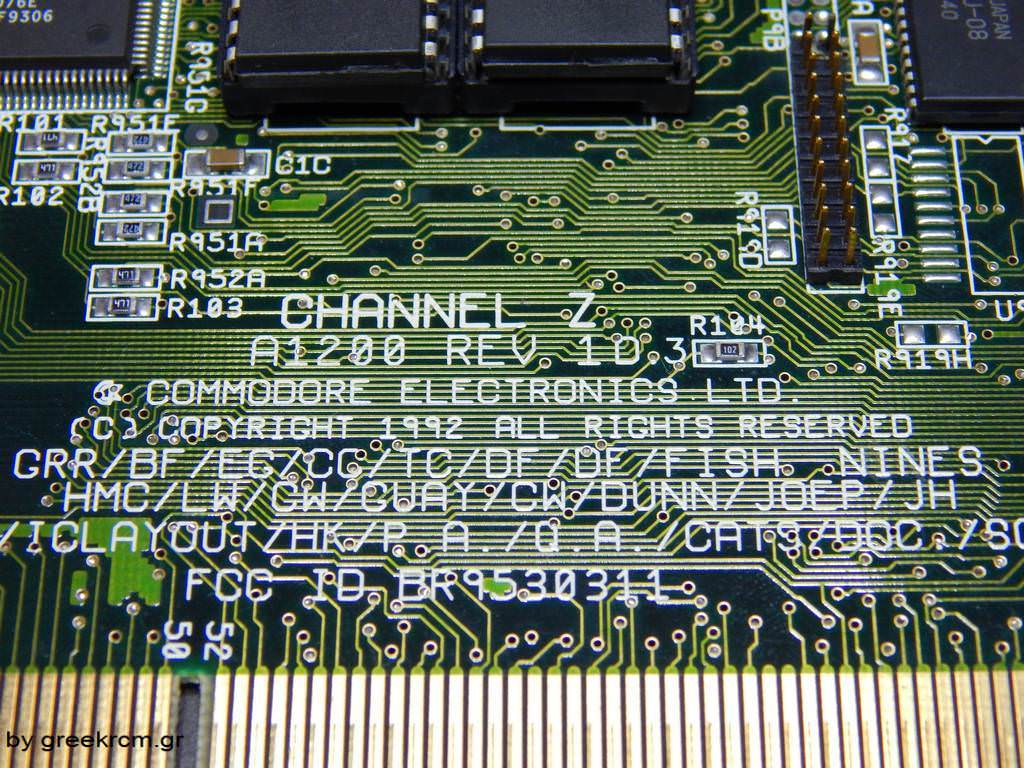

Το board της είναι Rev 1D.3

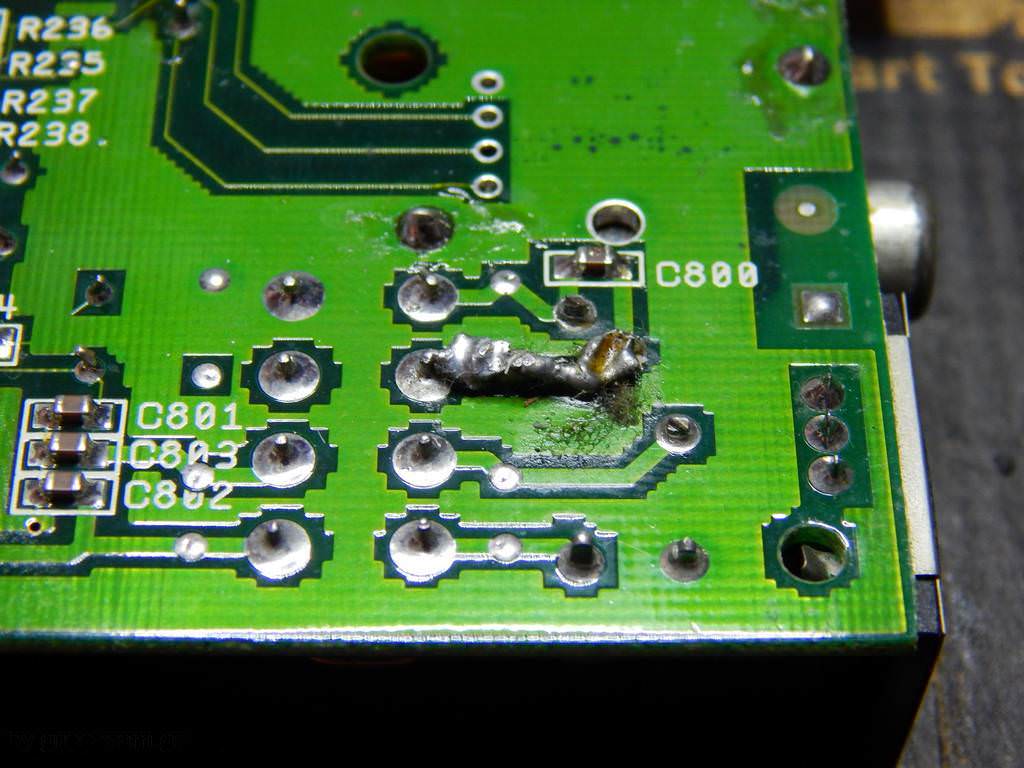

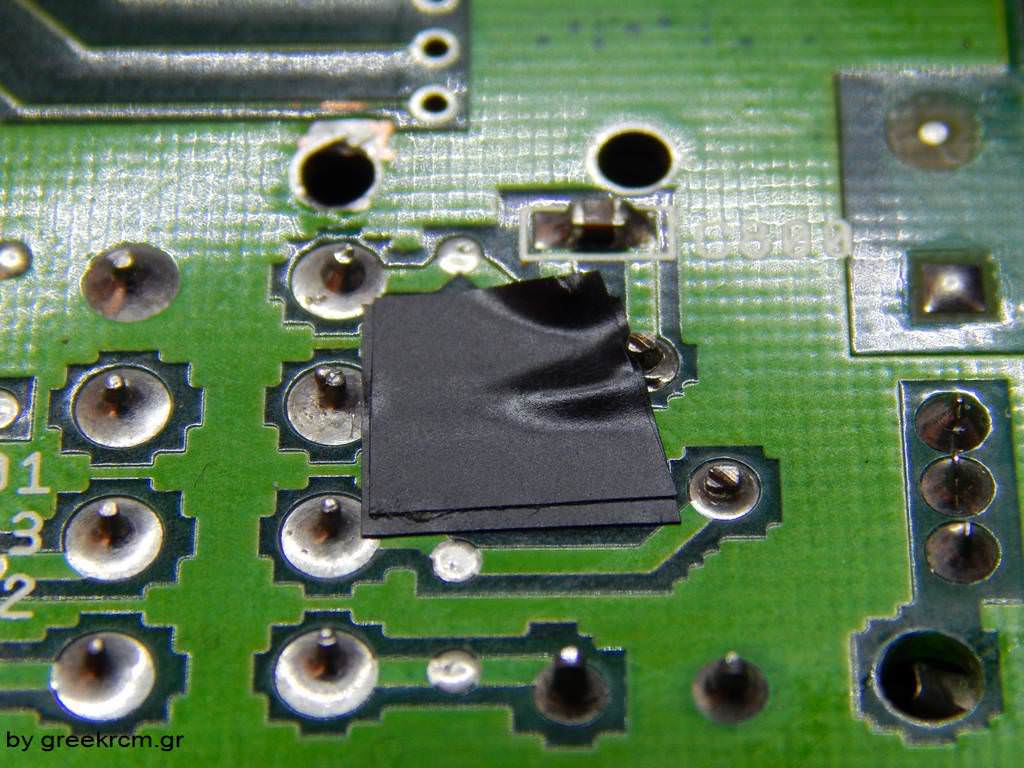

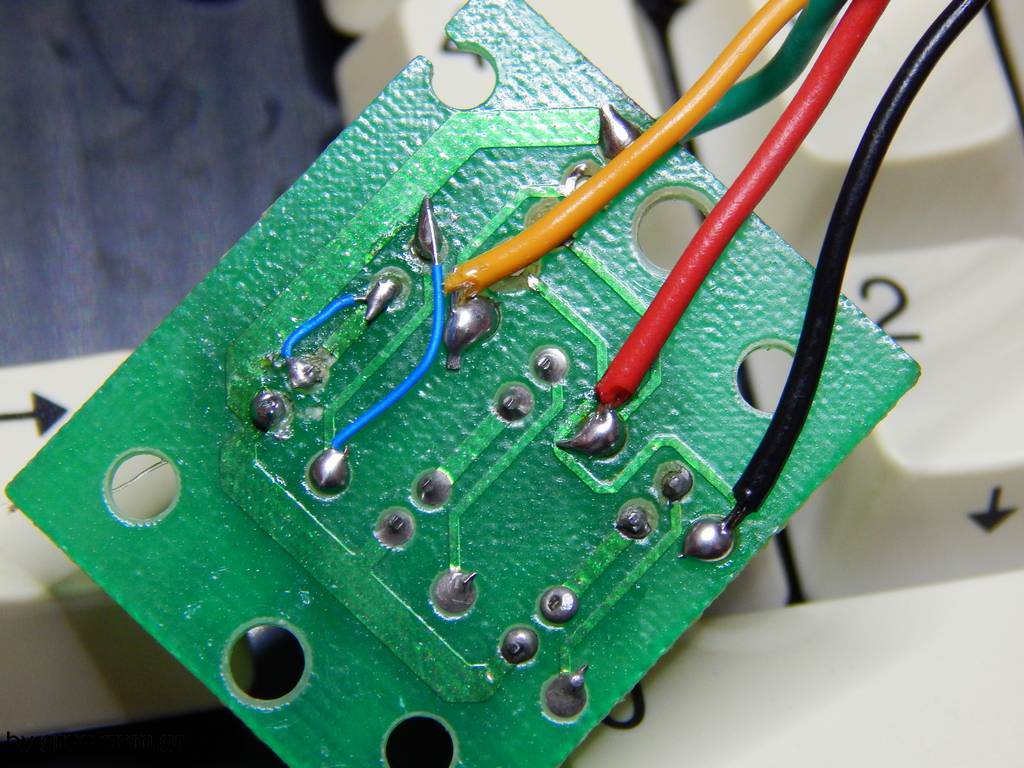

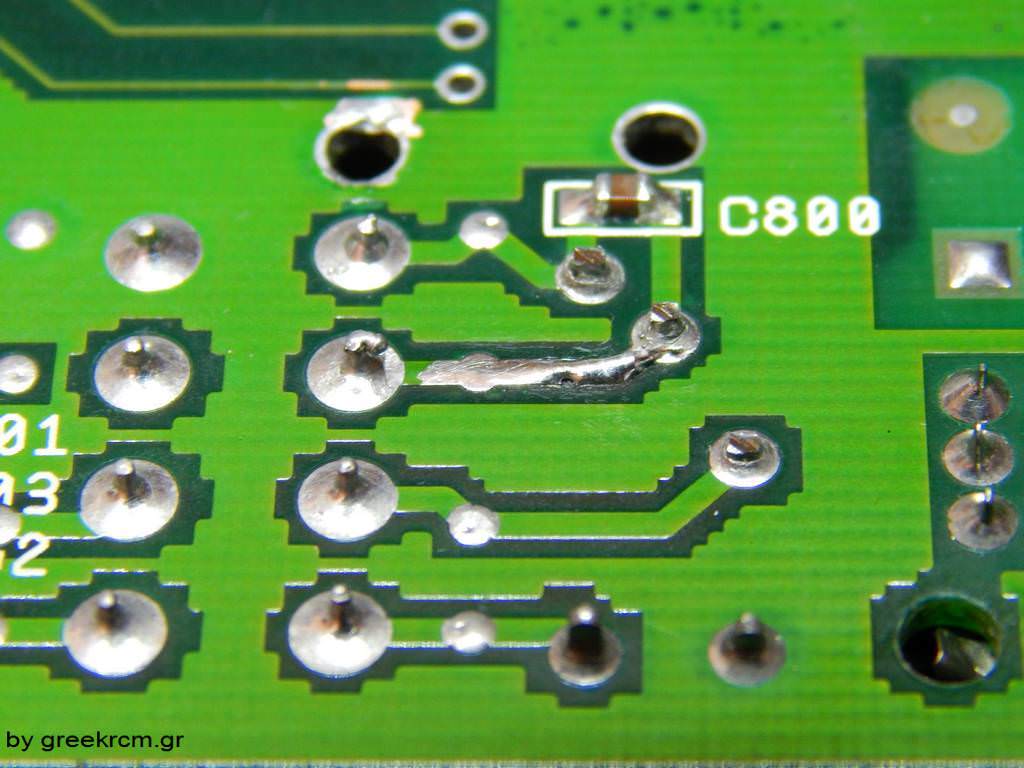

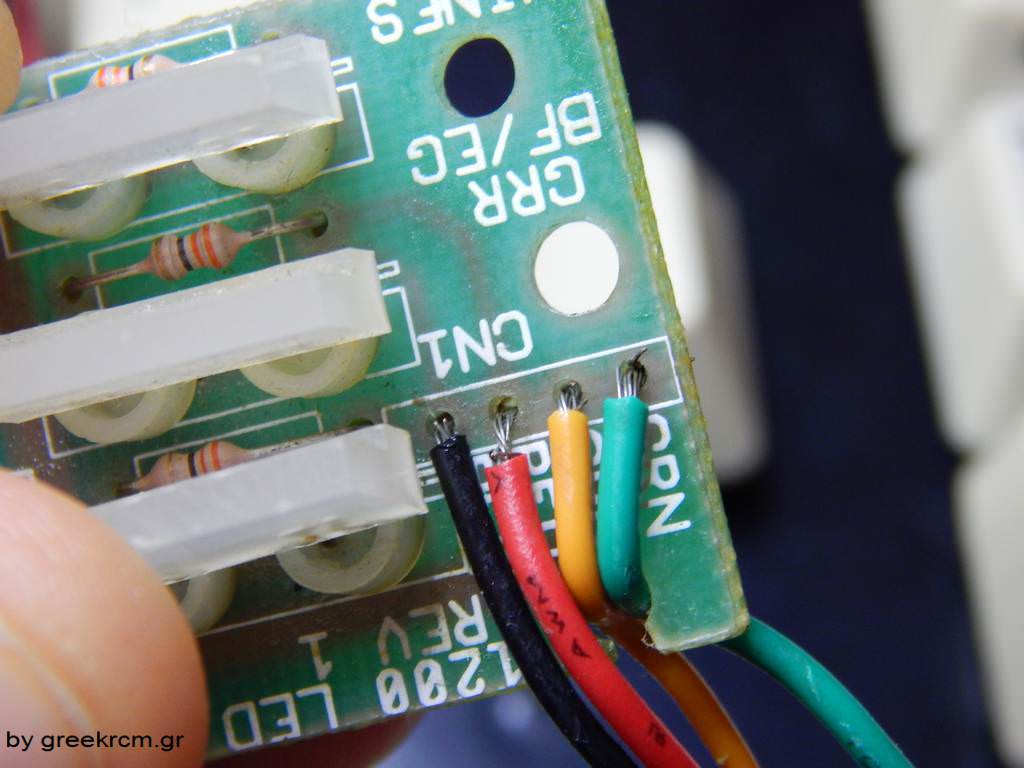

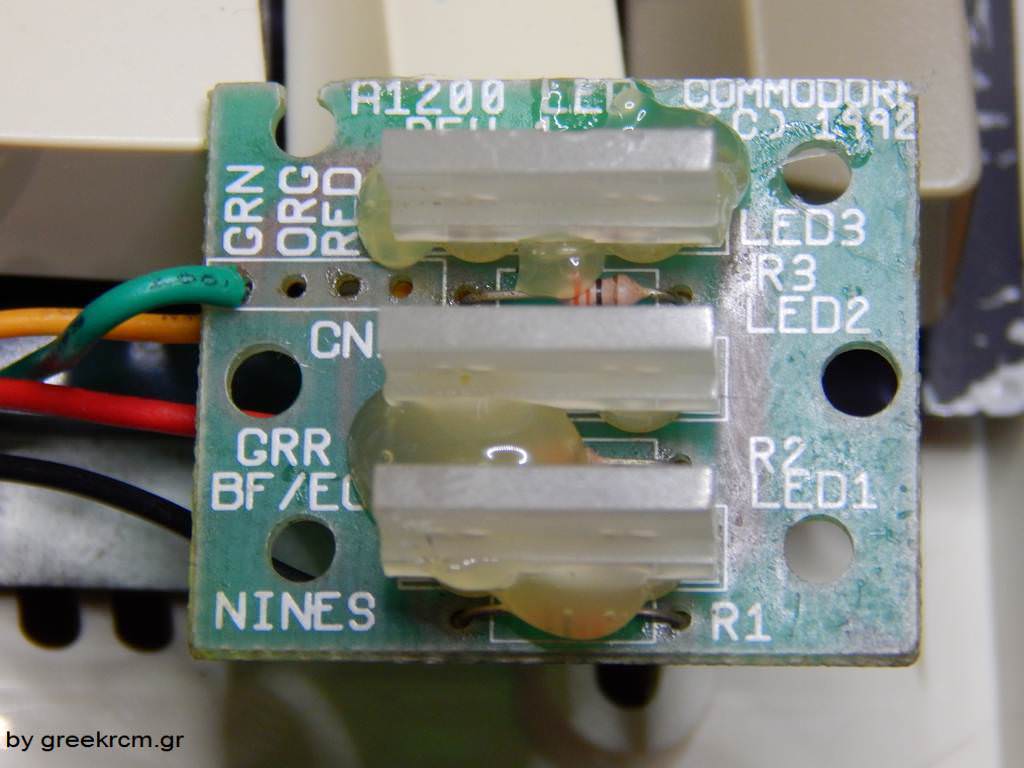

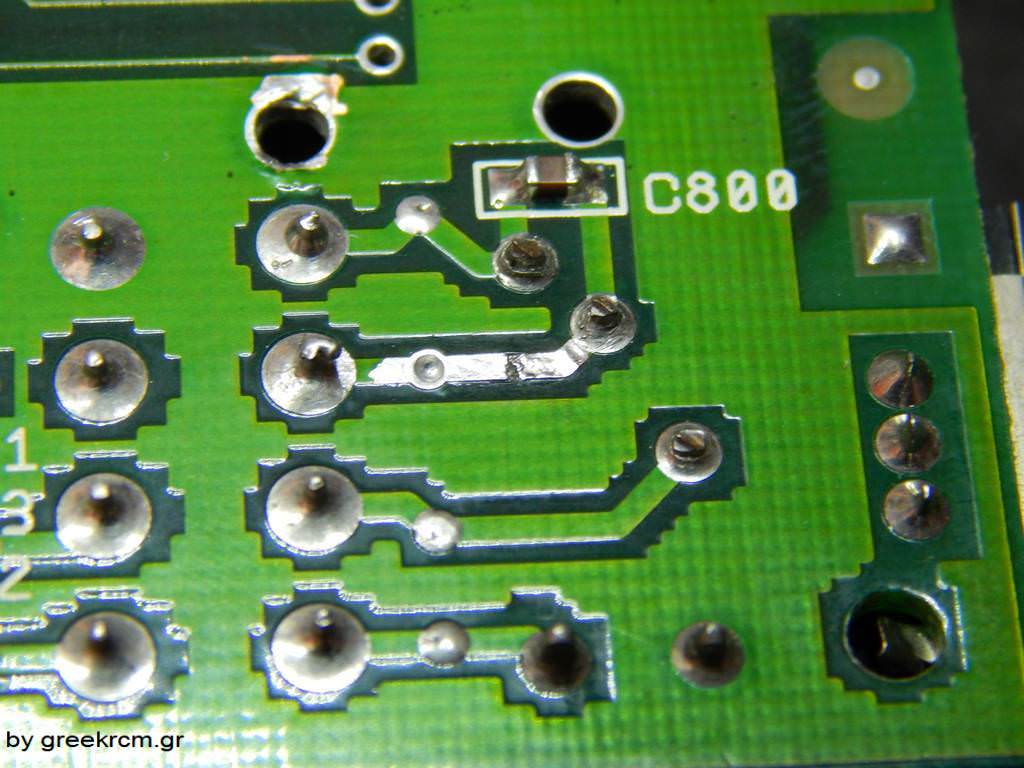

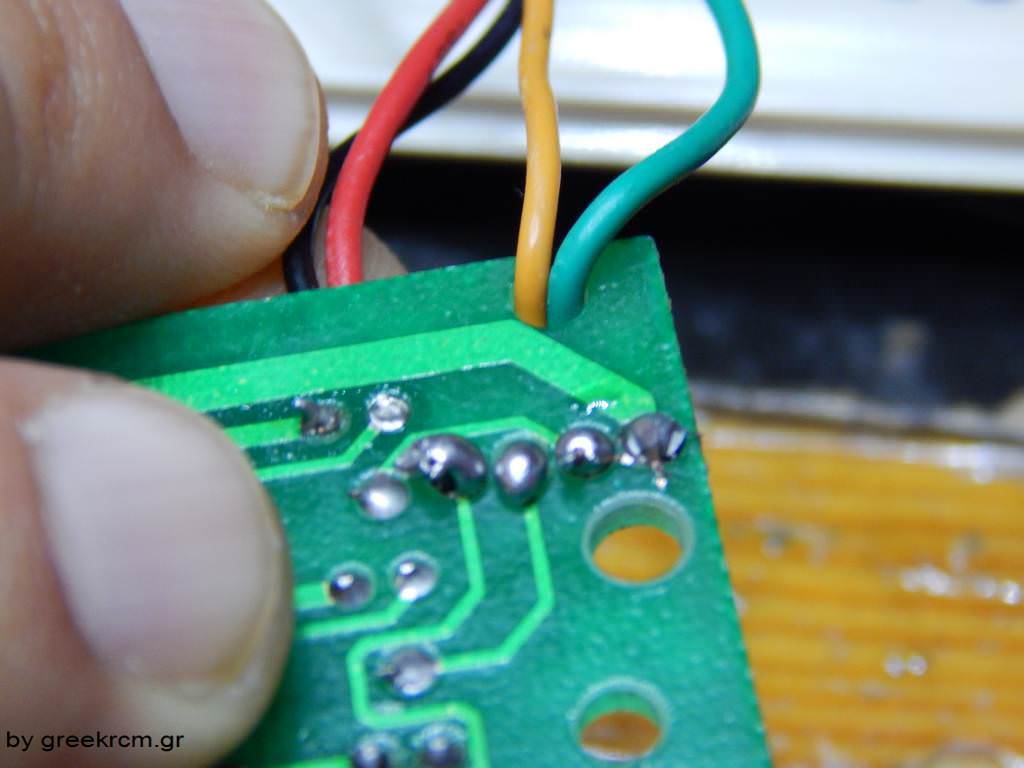

Εκτός του recap έγιναν και μερικές μικρο διορθώσεις, που αφορούσαν κάποιες όχι και τόσο καλές επεμβάσεις στο board, τα leds λειτουργίας και στο IDE του board που για κάποιο λόγο αντί να υπάρχει το βύσμα στην ταινία, ήταν κολλημένα ένα προς ένα τα καλωδιάκια στα πινς του IDE βύσματος και χρειάσθηκε αρκετή δουλειά για να καθαριστεί το καλάι

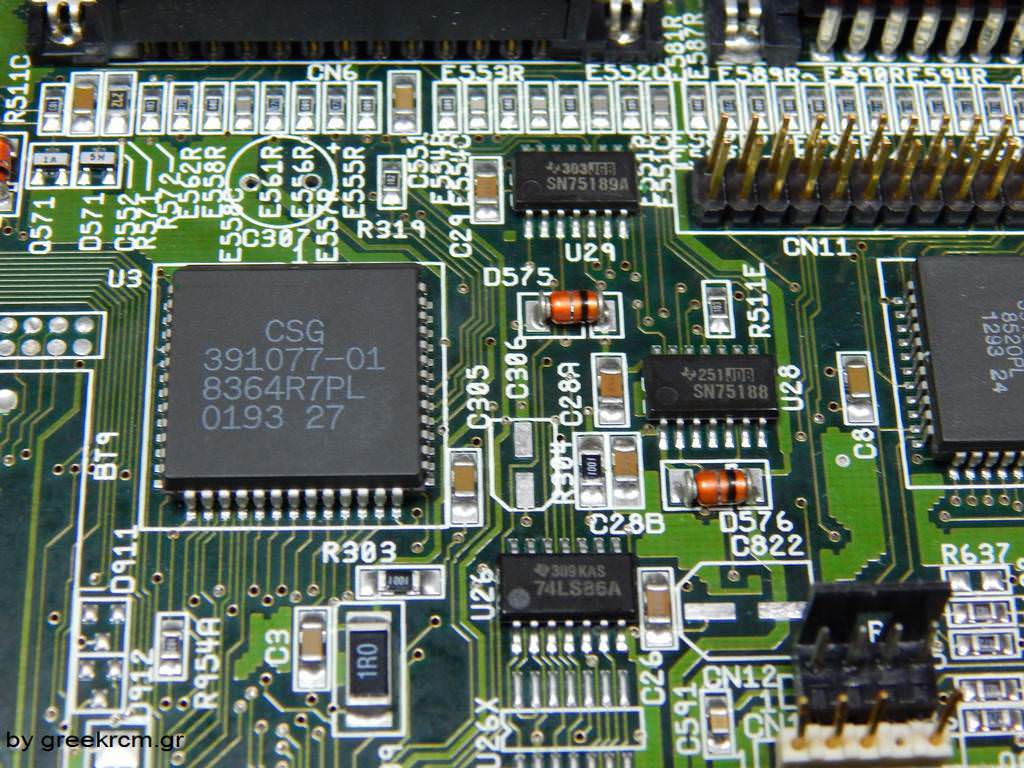

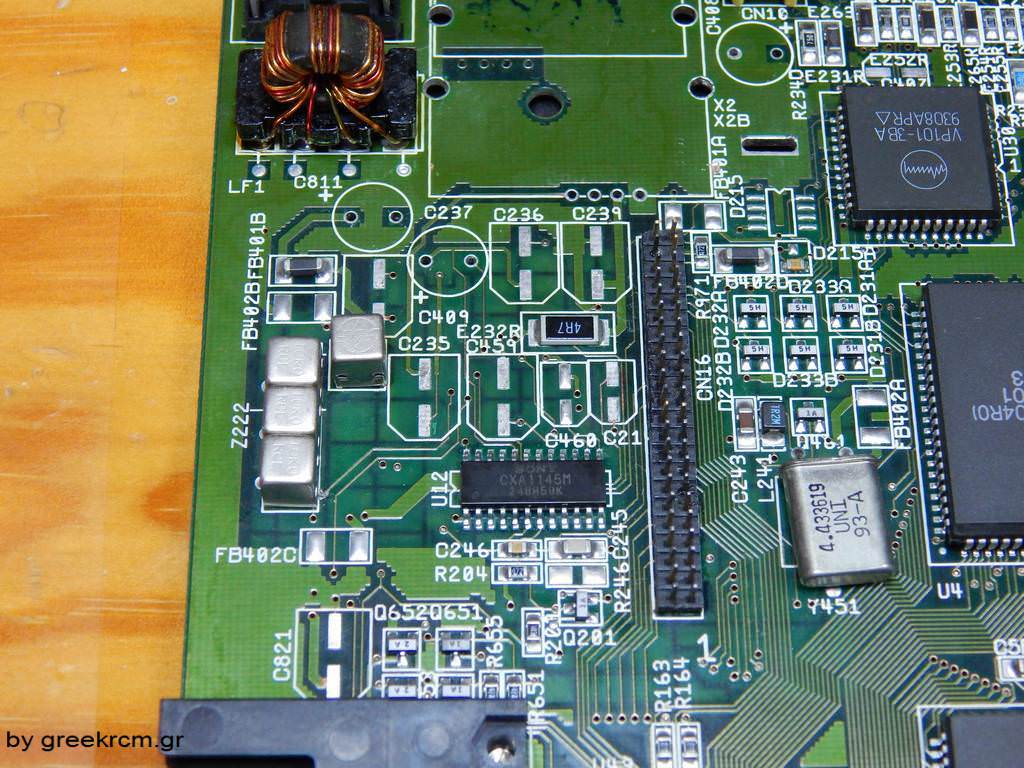

Αφαιρέθηκαν οι παλιοί πυκνωτές, οι περισσότεροι είναι τύπου SMD

Για το recap θα χρειασθούν οι παρακάτω πυκνωτές

​2 x 470u16v
2 x 1000u10v
2 x 47/16S/2DB SMD
3 x 10/35A/2NB SMD

5 x 22/35A/29B SMD
4 x 100/6S/23A SMD

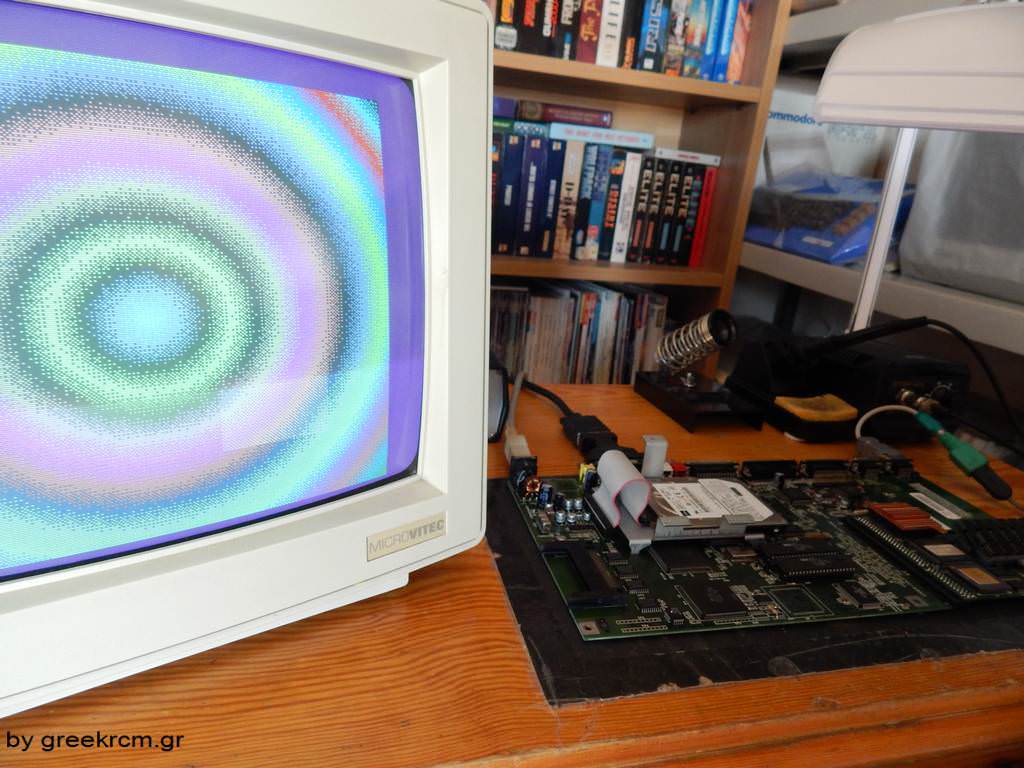

Test ok!

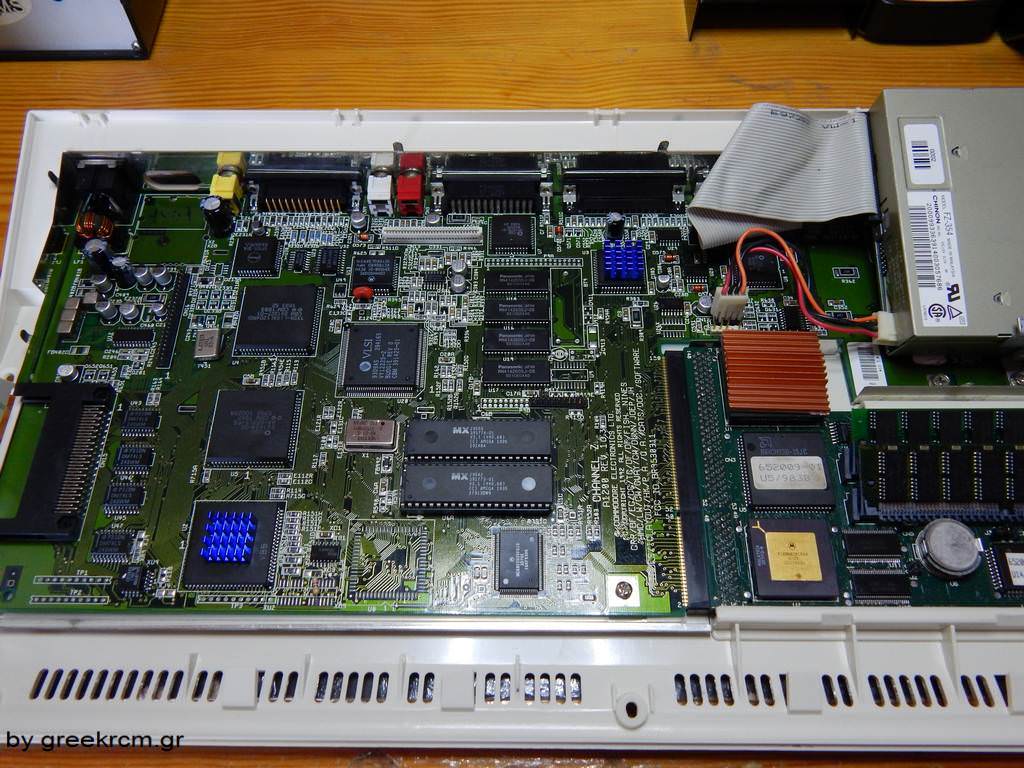

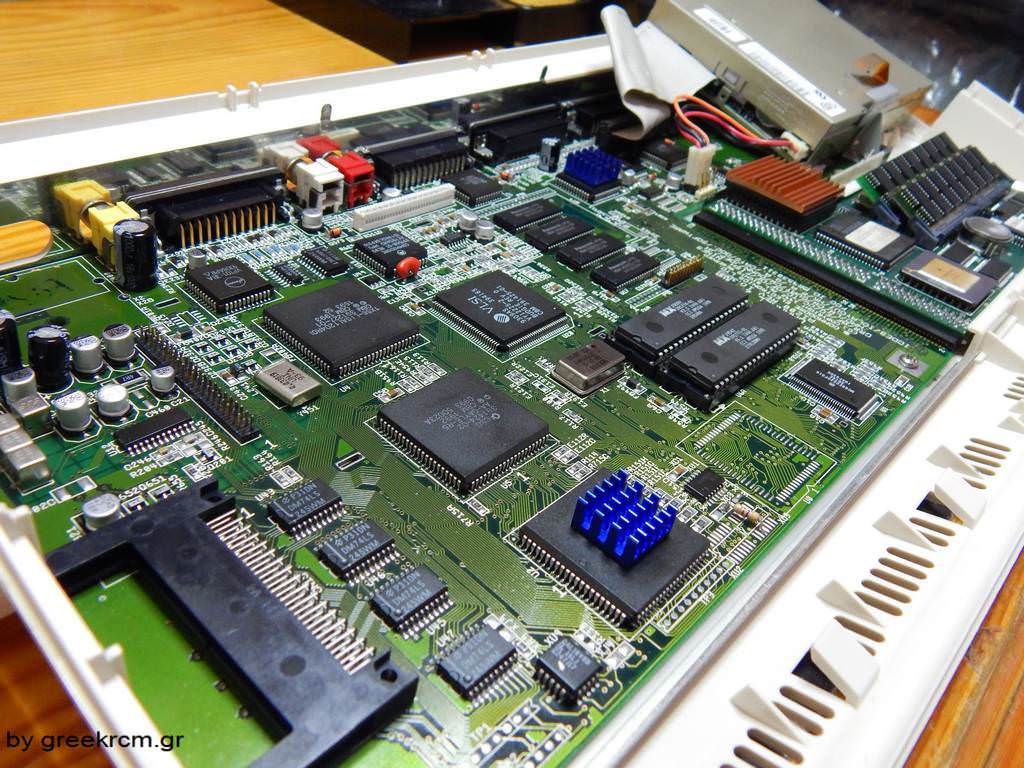

Προστέθηκαν και μερικές ψύκτρες και…..

---

greekrcm.gr
www.facebook.com/GreekRCM.gr/

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από stabill στο θέμα Commodore Amiga 1200 - Recap

Βλέποντας όλα αυτά, θυμήθηκα ότι έχω μία 500άρα με χαλασμένο πληκτρολόγιο... Να δω πότε θα καταφέρω να ασχοληθώ... (όχι να την φτιάξω, να βρω κάποιον να μου την φτιάξει... )

---

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από Fotis_KFOR στο θέμα Commodore Amiga 1200 - Recap

Ευχαριστούμε Νίκο και για αυτόν τον πολύ αναλυτικό και χρήσιμο οδηγό σου

---

My Collection / Projects / Various :

Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room

UP THE IRONS!!! - My Iron Maiden Collection

My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)

KEEP RETRO

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

Απαντήθηκε από nkary στο θέμα Commodore Amiga 1200 - Recap

Stabill έγραψε: Βλέποντας όλα αυτά, θυμήθηκα ότι έχω μία 500άρα με χαλασμένο πληκτρολόγιο... Να δω πότε θα καταφέρω να ασχοληθώ... (όχι να την φτιάξω, να βρω κάποιον να μου την φτιάξει... )

Άμα δε βρεις Αθήνα (λέμε τώρα) μου το κάνεις πακέτο

---
