Atari 520 STFM - Recap
19/03/2018 17:38 - 20/03/2018 22:56 #41726
από nkary

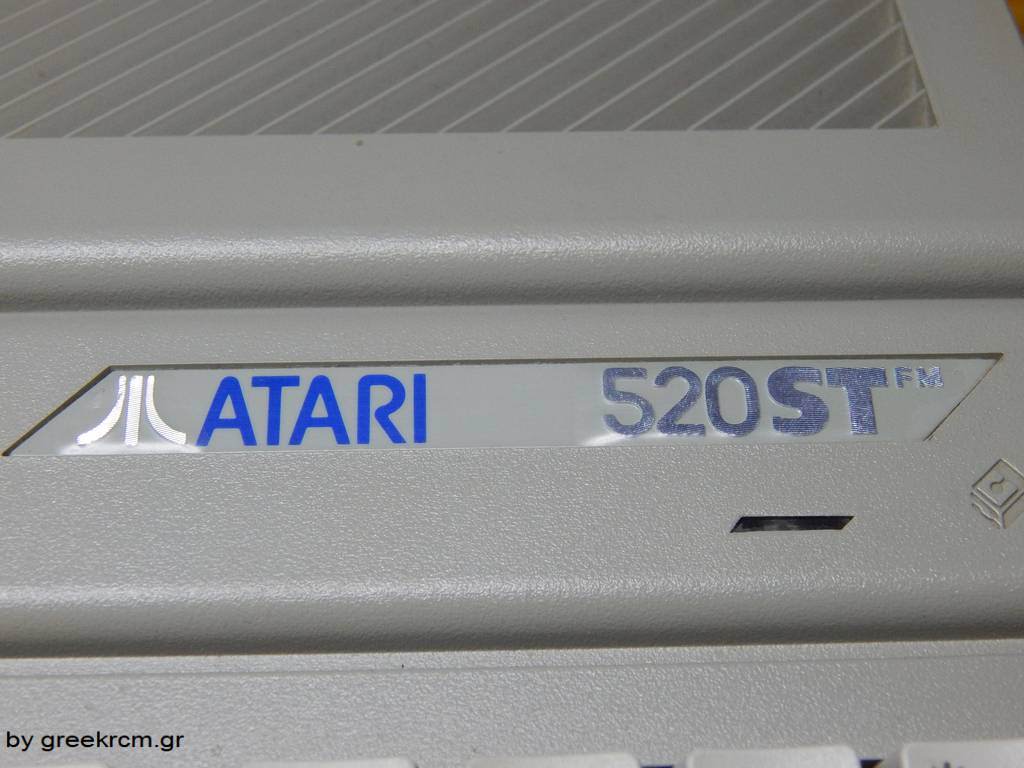

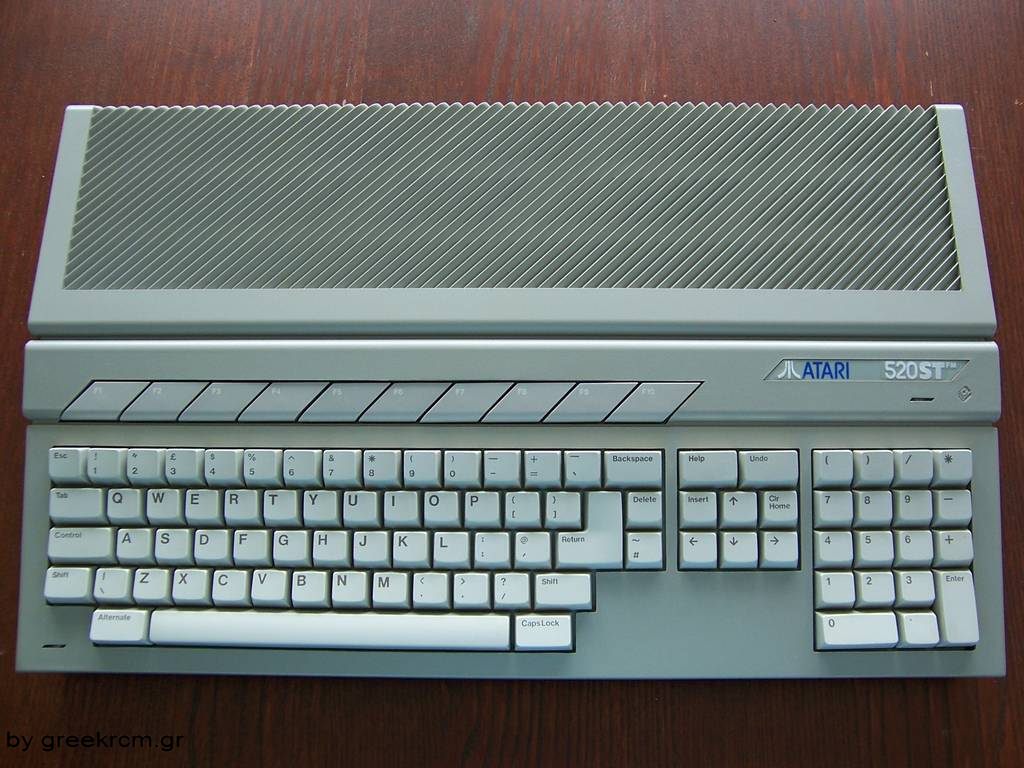

Από τα αγαπημένα και τελευταία κομμάτια της συλλογής μου. Ελπίζω να μη χρειασθεί να τον δώσω και αυτόν. Ακόμα έχει την ζελατίνα στο logo

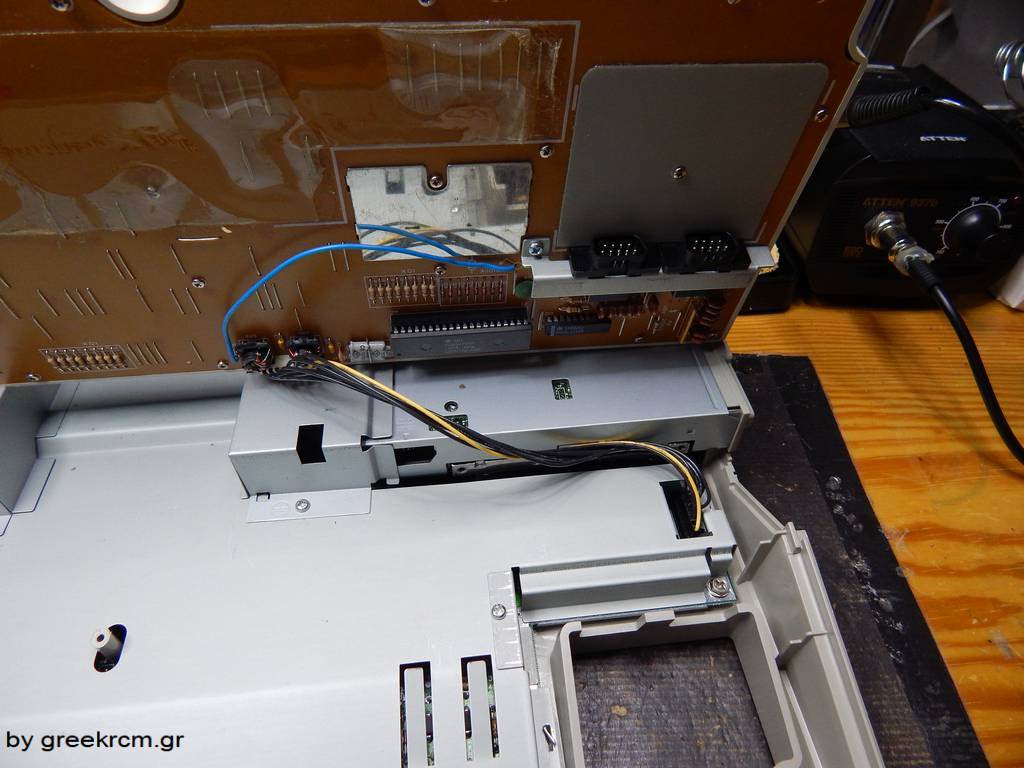

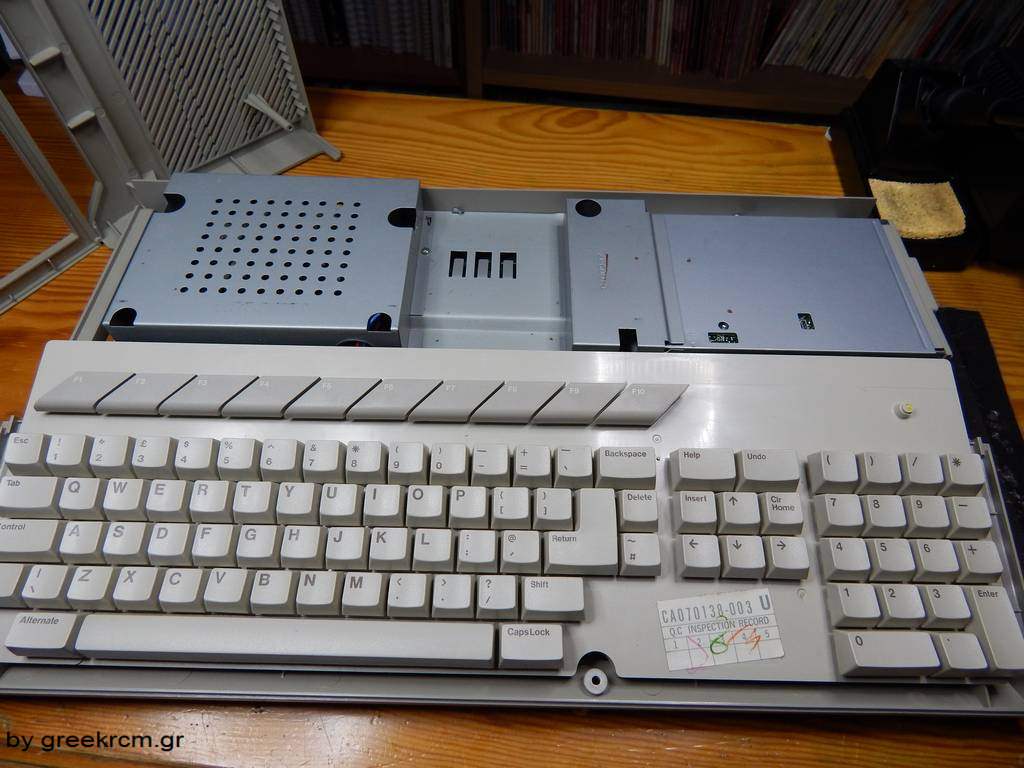

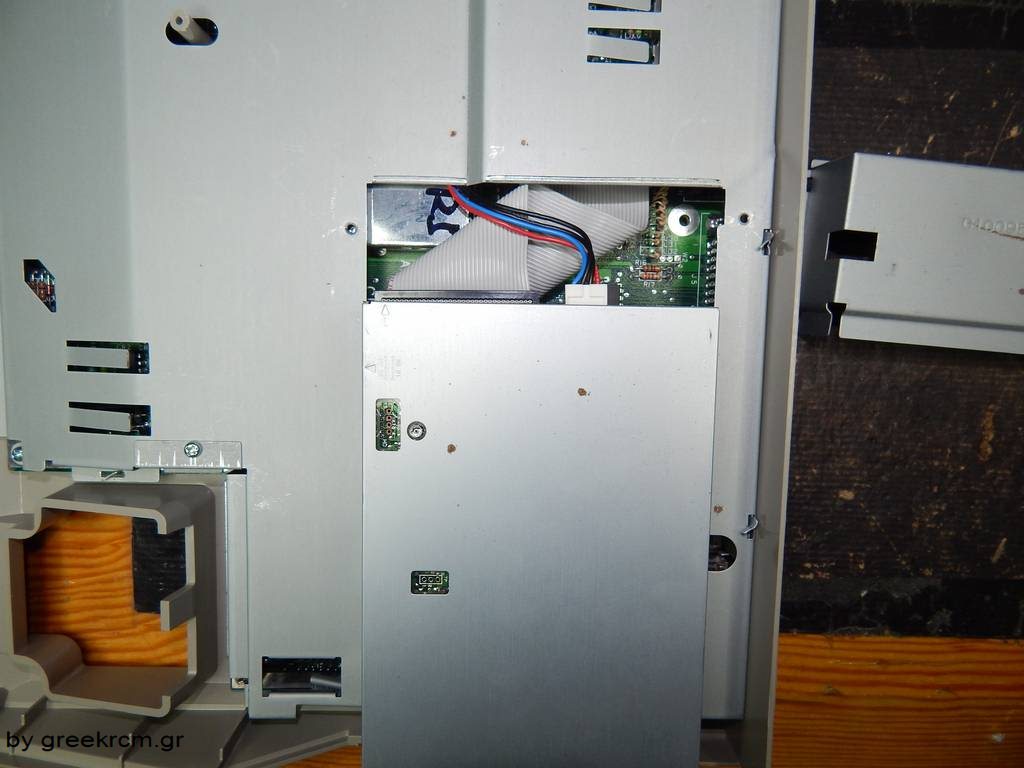

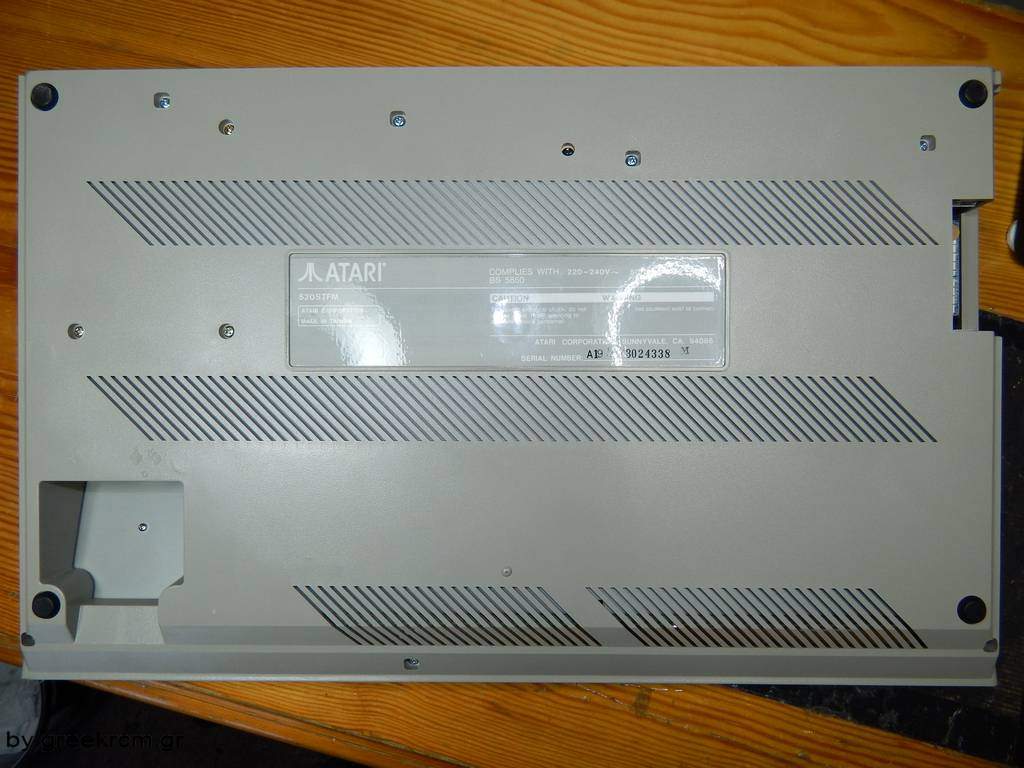

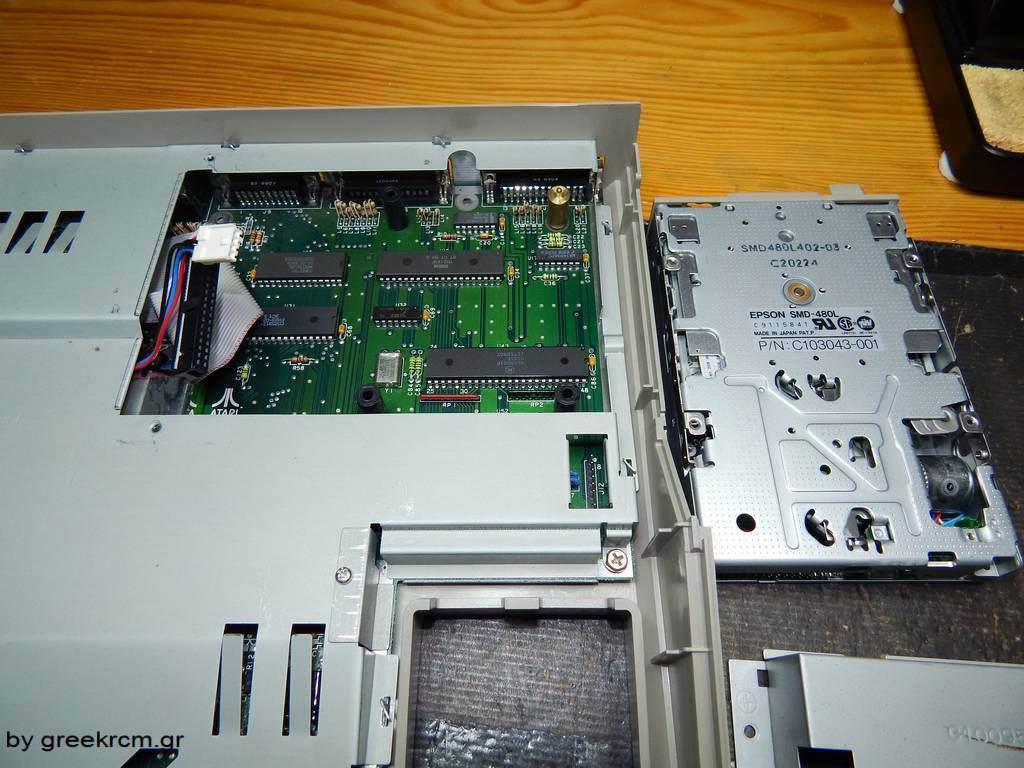

Η διαδικασία αποσυναρμολόγησης ενός Atari ST αποτελεί μια μικρή περιπέτεια. Θέλει υπομονή και προσοχή, μιας και οι λαμαρίνες του κόβουν σαν ξυράφι

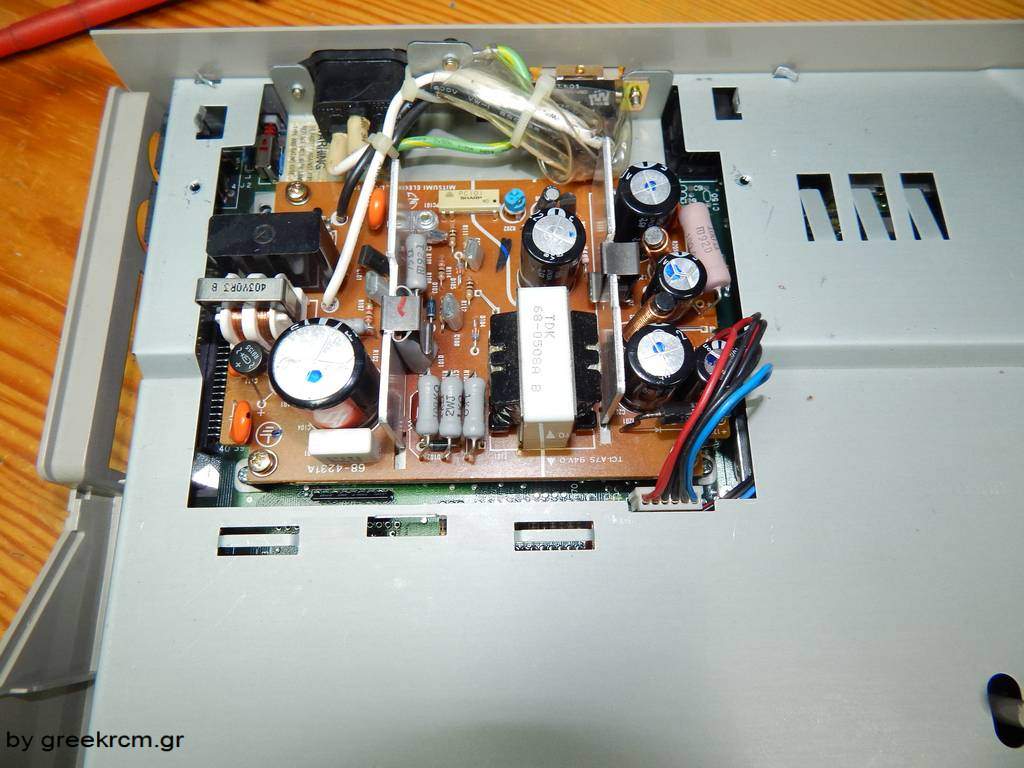

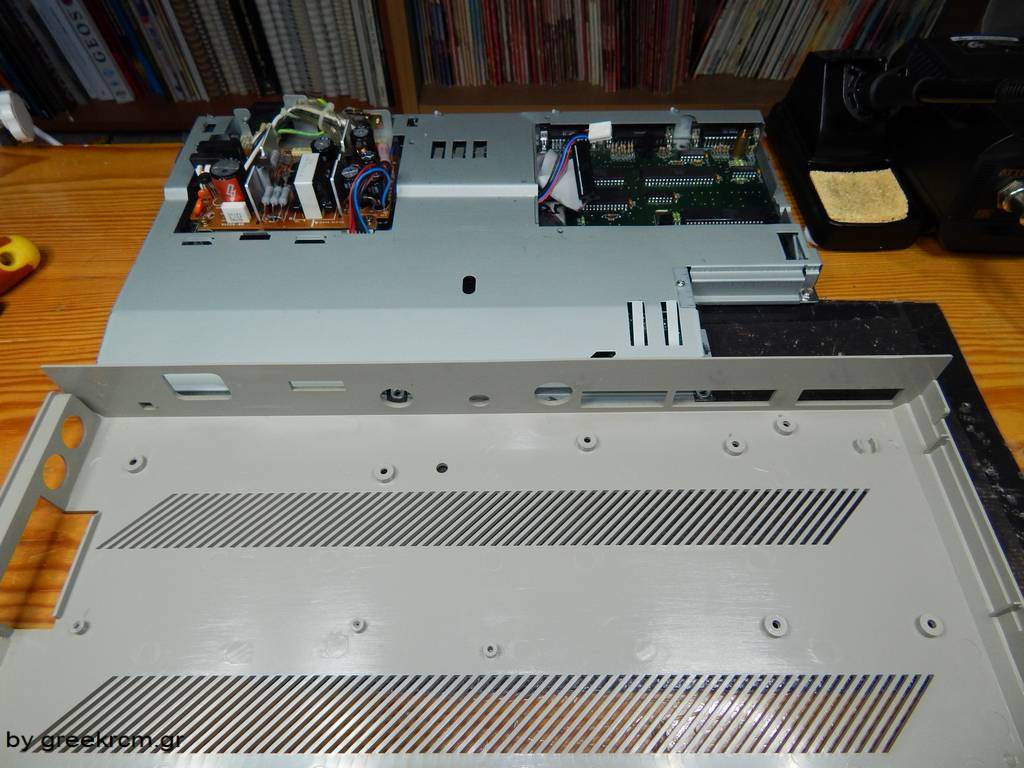

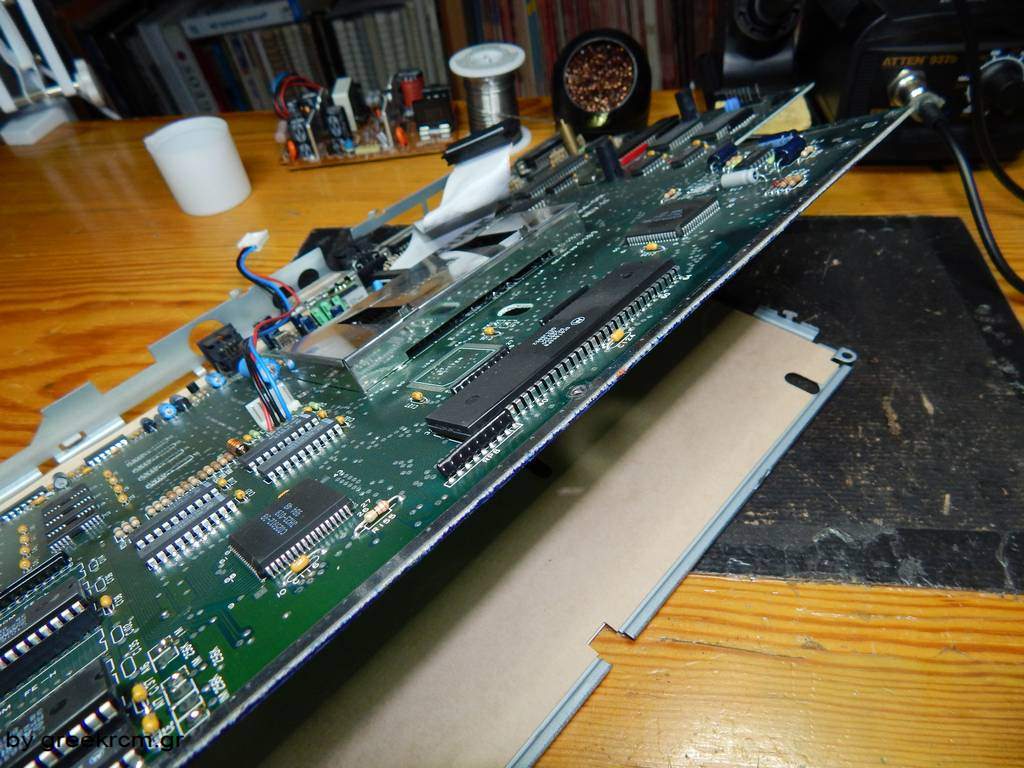

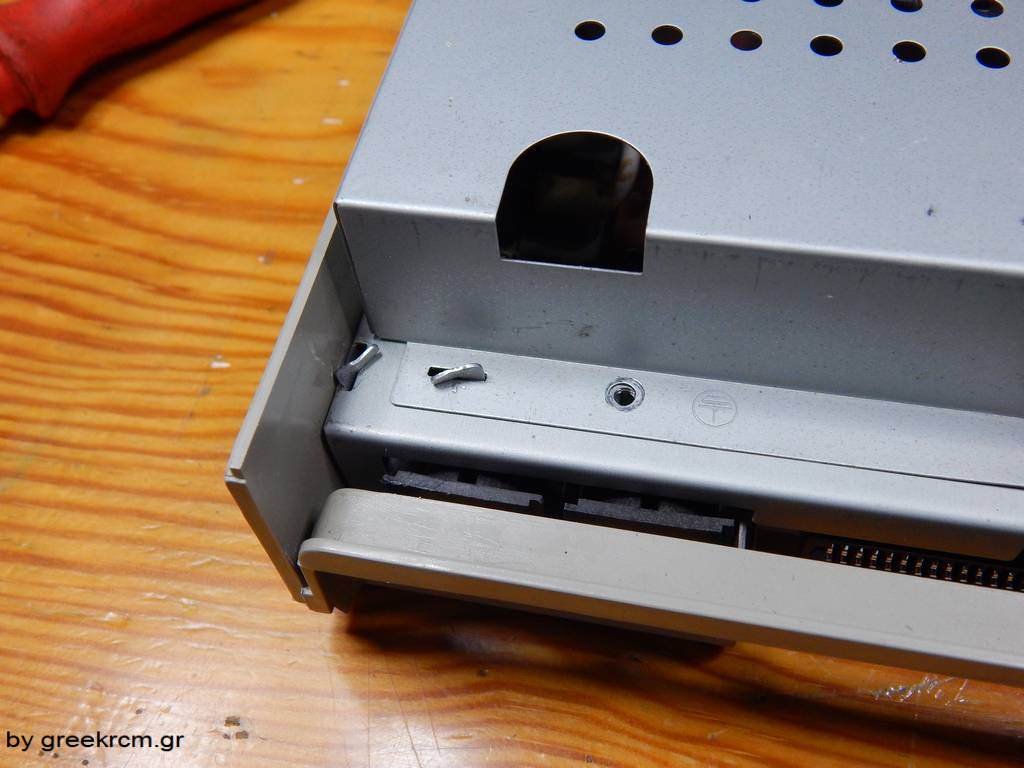

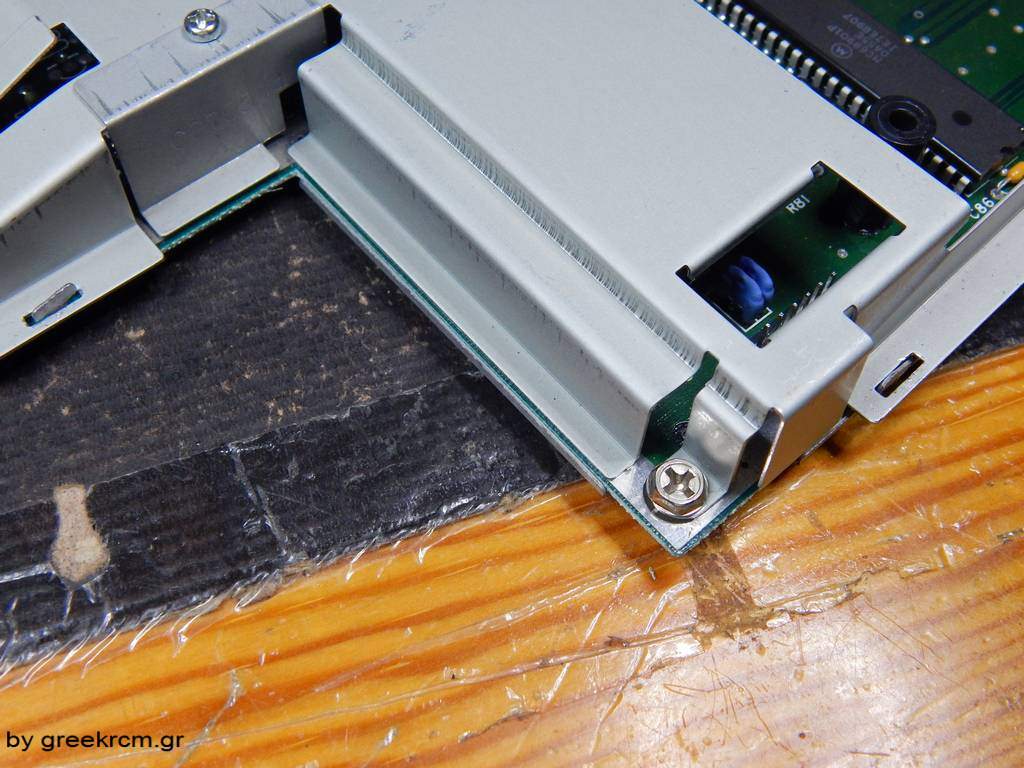

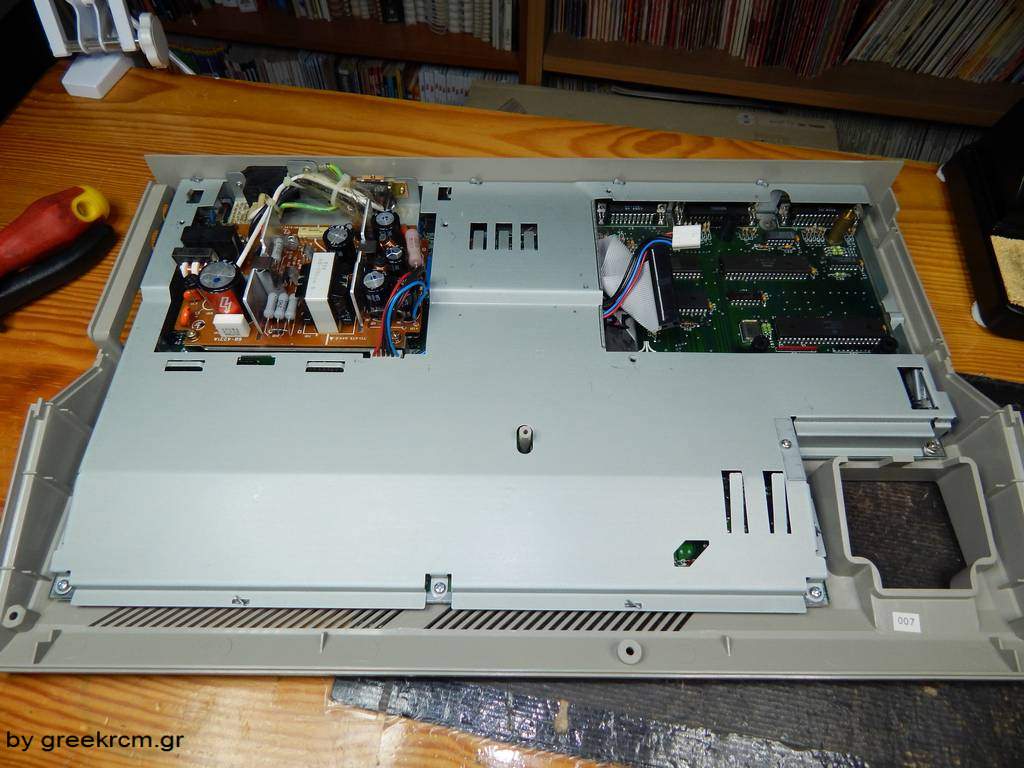

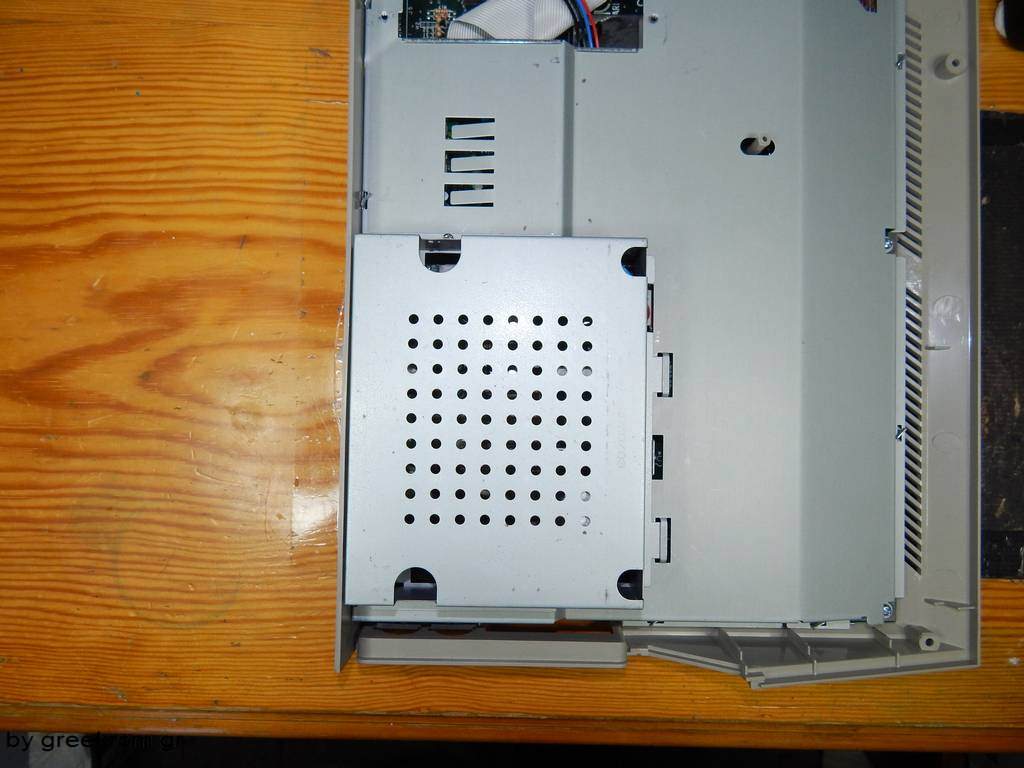

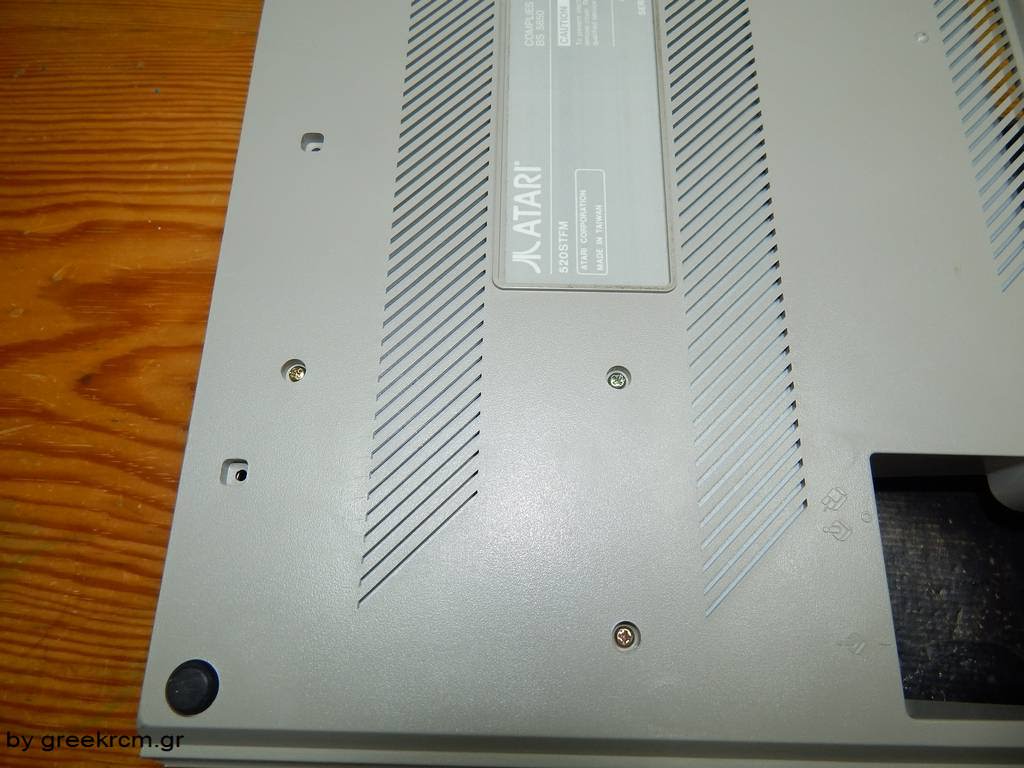

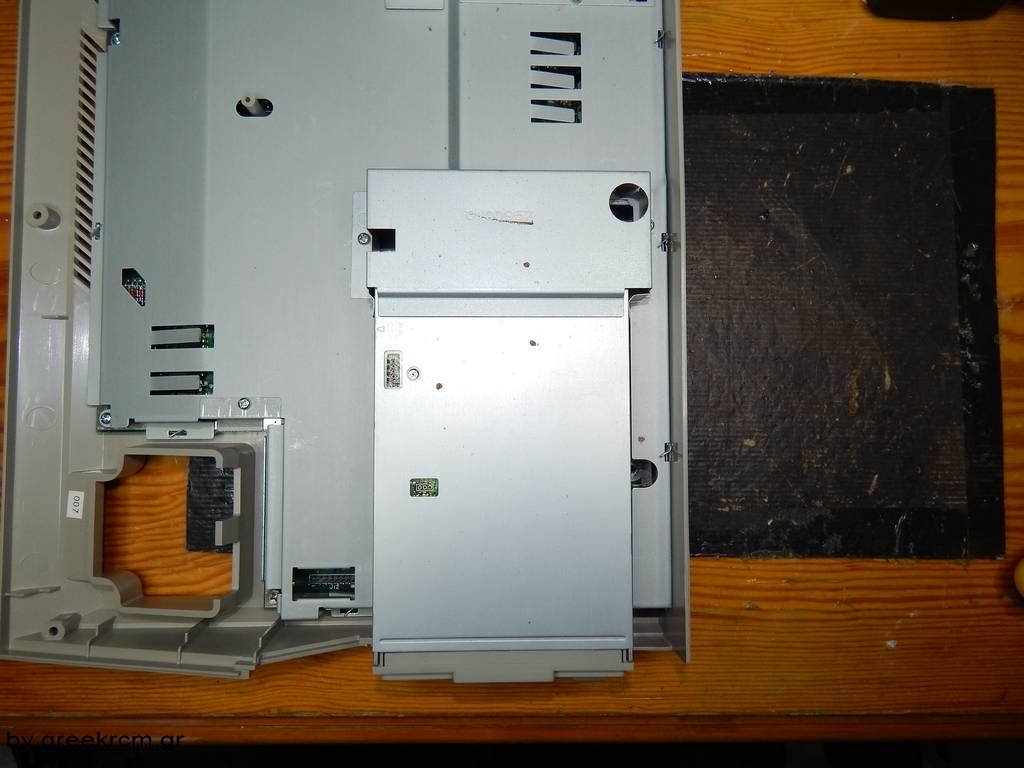

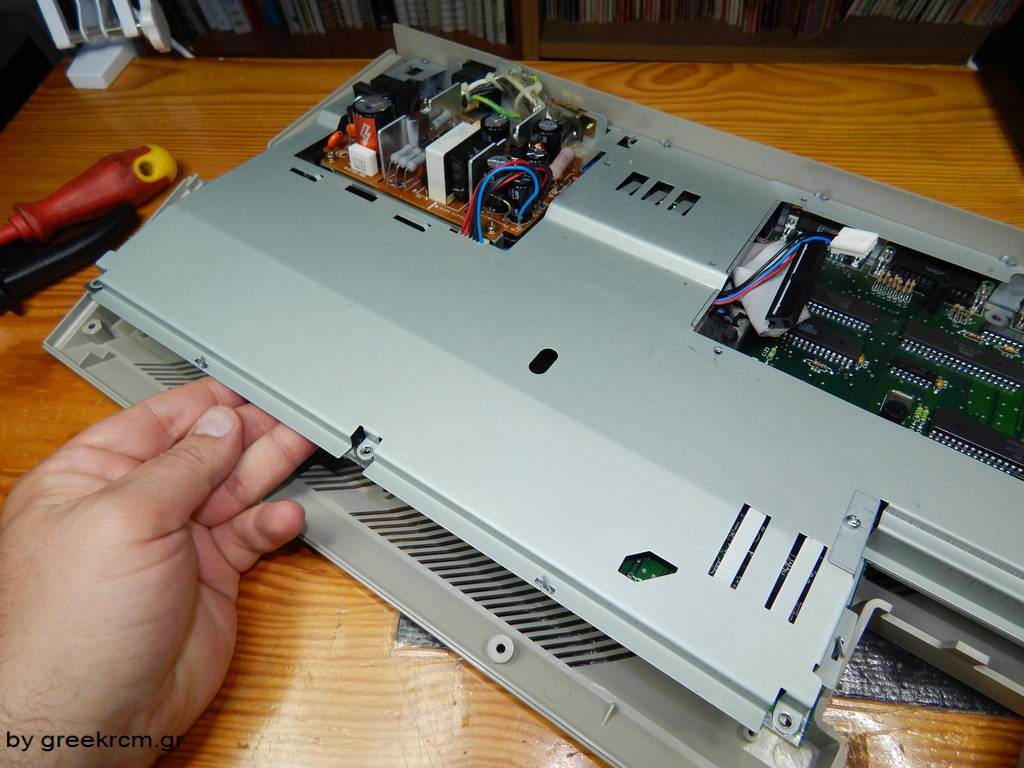

Θα χρειασθεί να ξεβιδώσετε πάρα πολλές βίδες, τις περισσότερες από κάθε άλλο home micro. Παρακάτω θα δείτε τα βήματα αποσυναρμολόγησης, ίσως βοηθήσουν κάποιον.

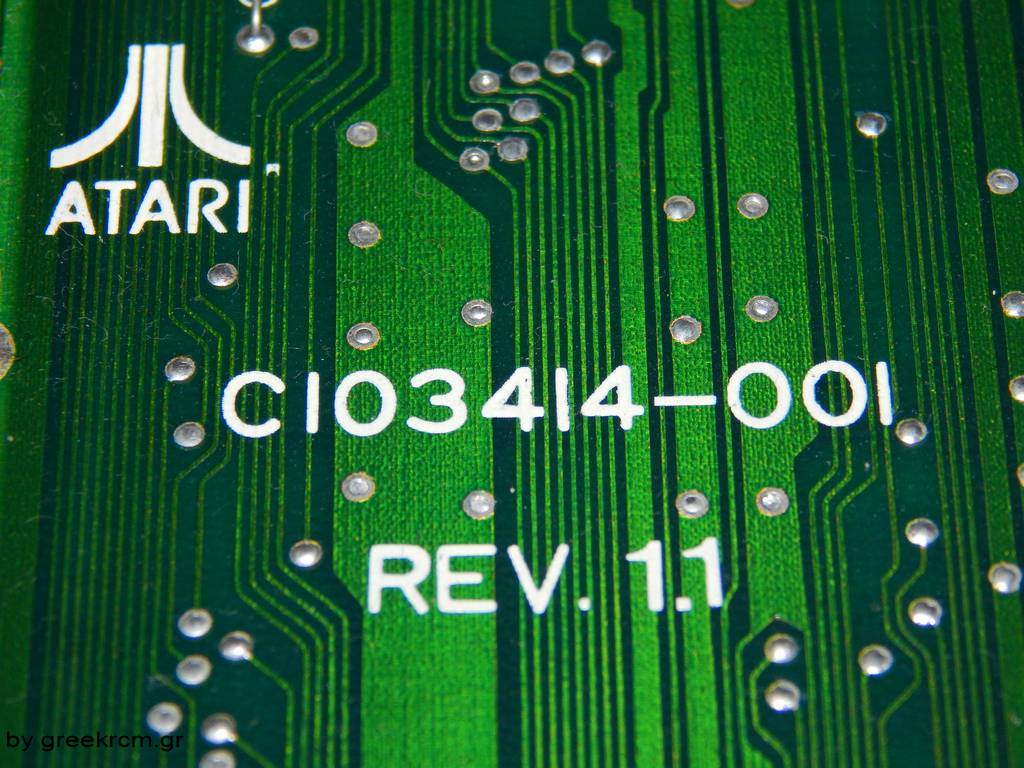

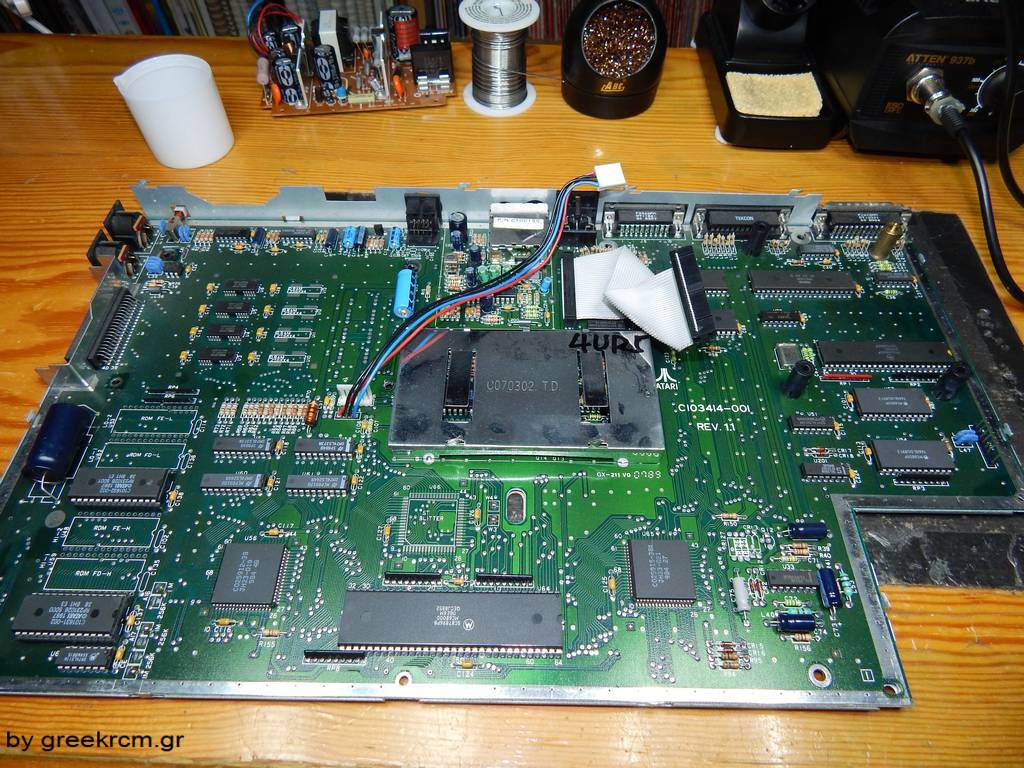

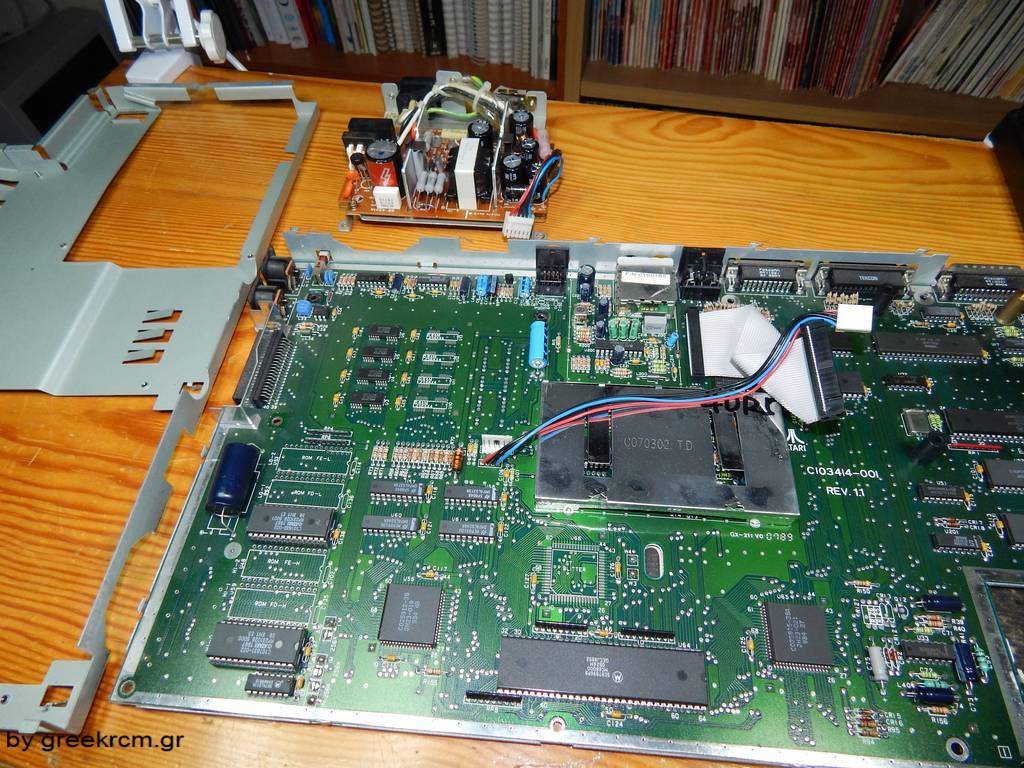

Το board, η έκδοση του

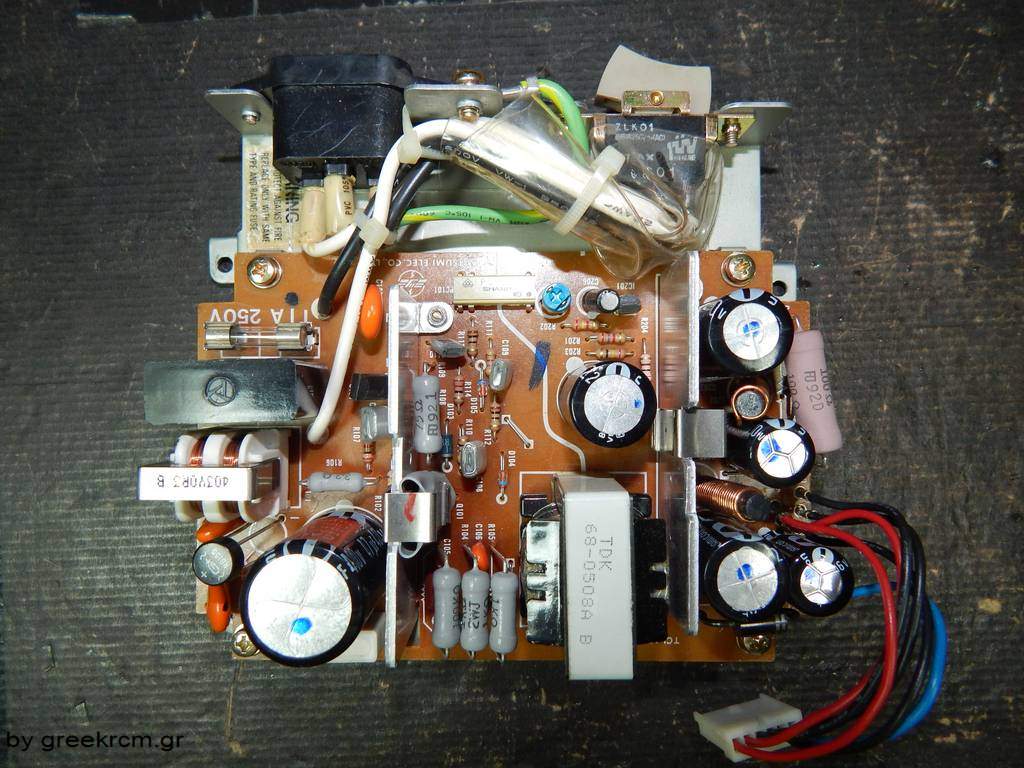

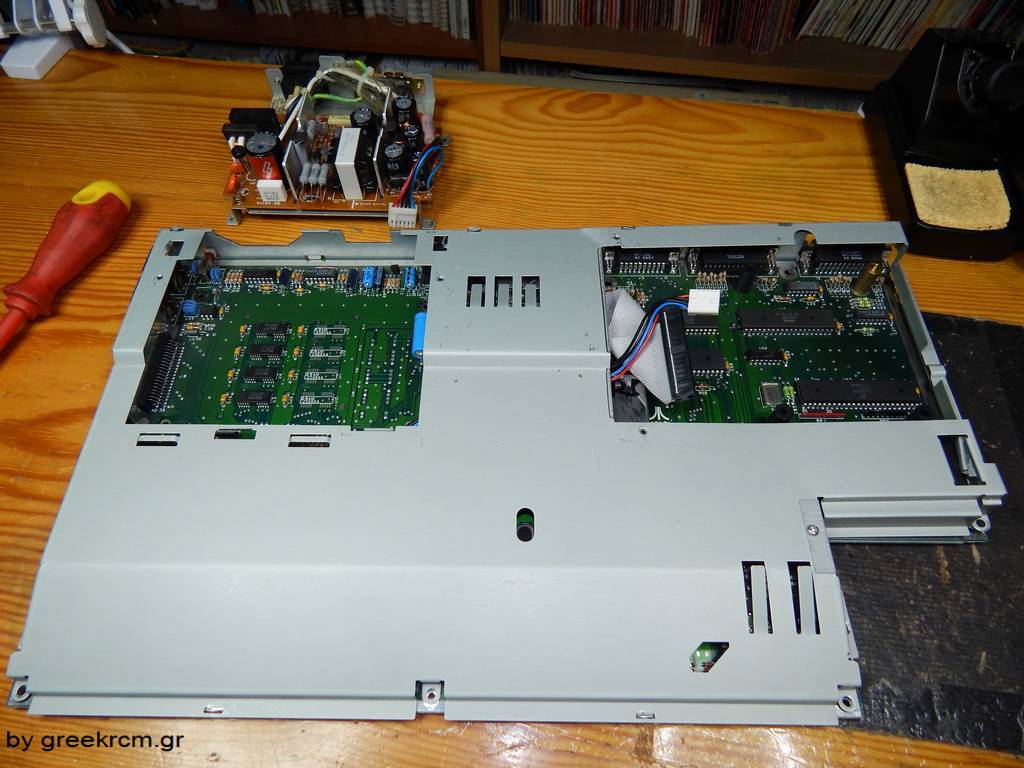

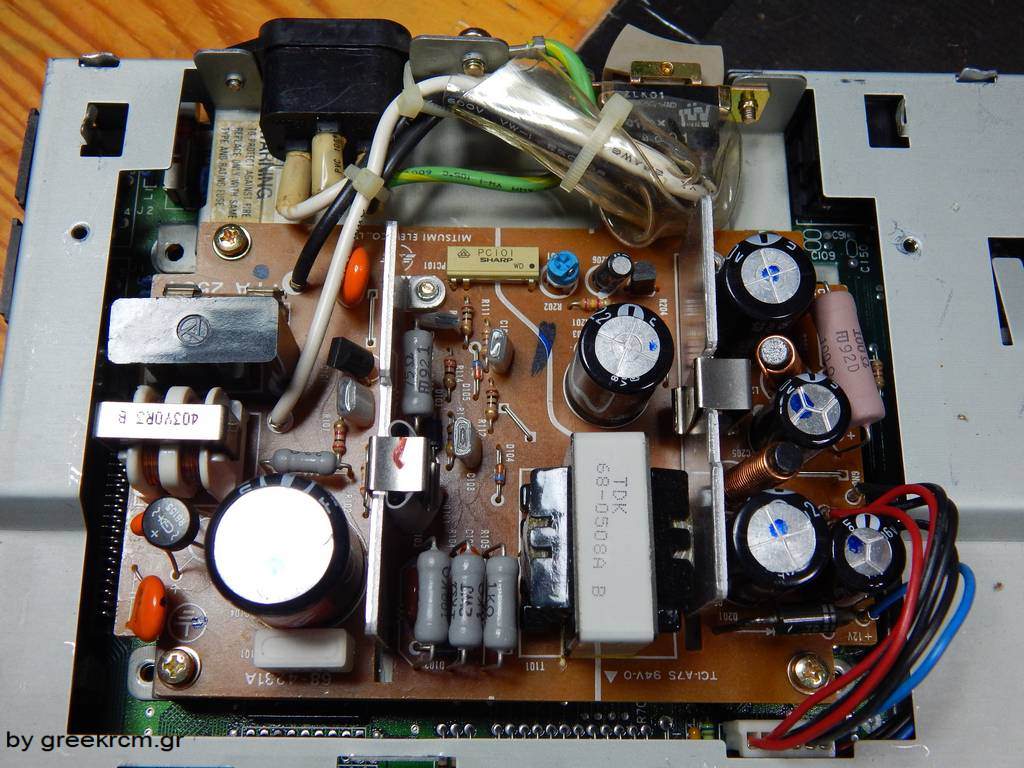

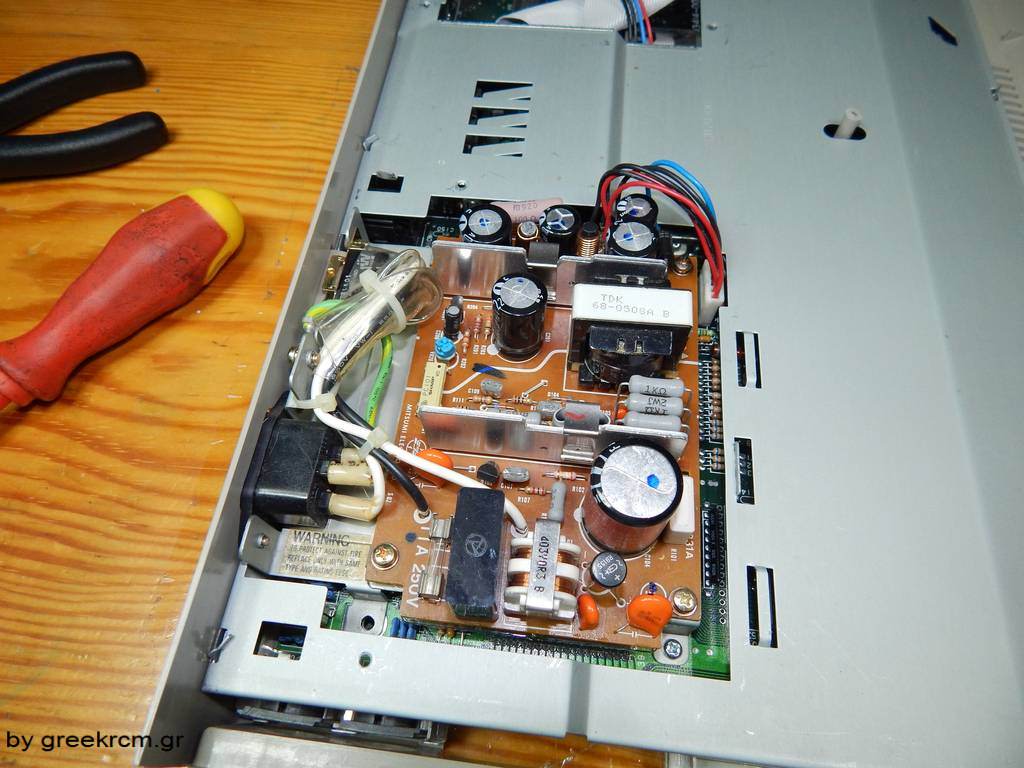

και το τροφοδοτικό

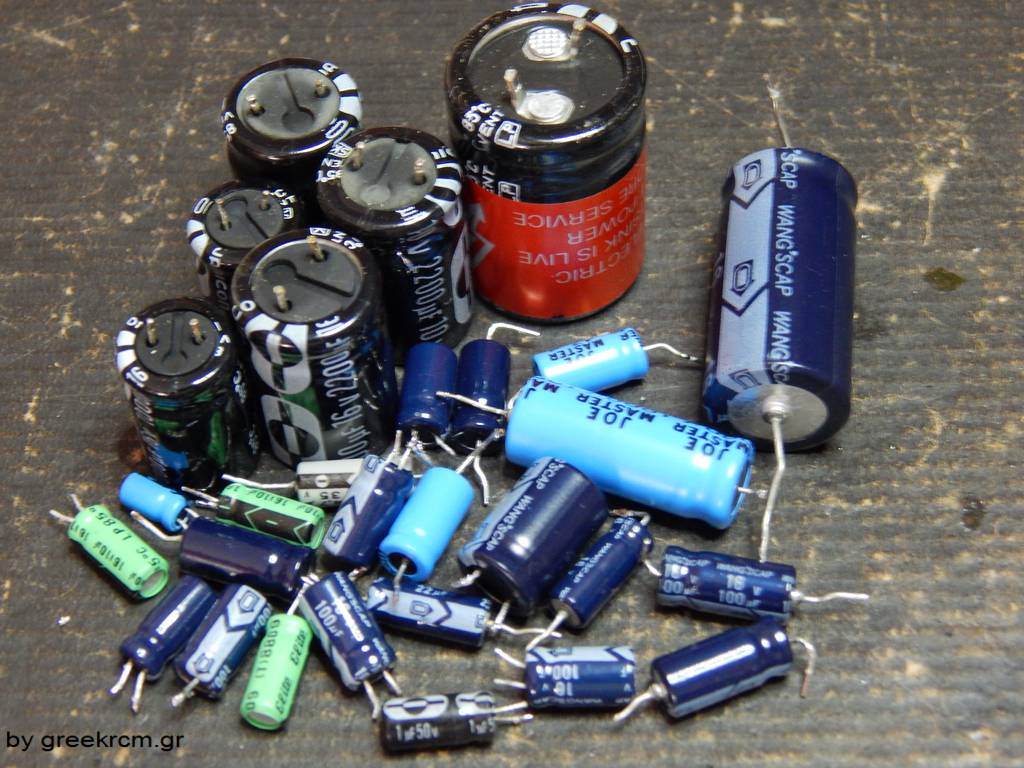

για τα οποία θα χρειασθούν οι παρακάτω πυκνωτές για recap:
Για το board
1 x 4700uF 16V
2 x 22uF 16V
2 x 47uF 16V
9 x 100uF 16V
1 x 470uF 16V
3 x 10uF 16V
1 x 33uF 16V
1 x 1uF 50V
1 x 4,7uF 35V
1 x 4,7uF 35V NP
Για το τροφοδοτικό
1 x 1000uF 16V
1 x 2200uF 16V
1 x 1000uF 10V
2 x 2200uF 10V
1 x 1uF 50V
1 x 47uF 400V

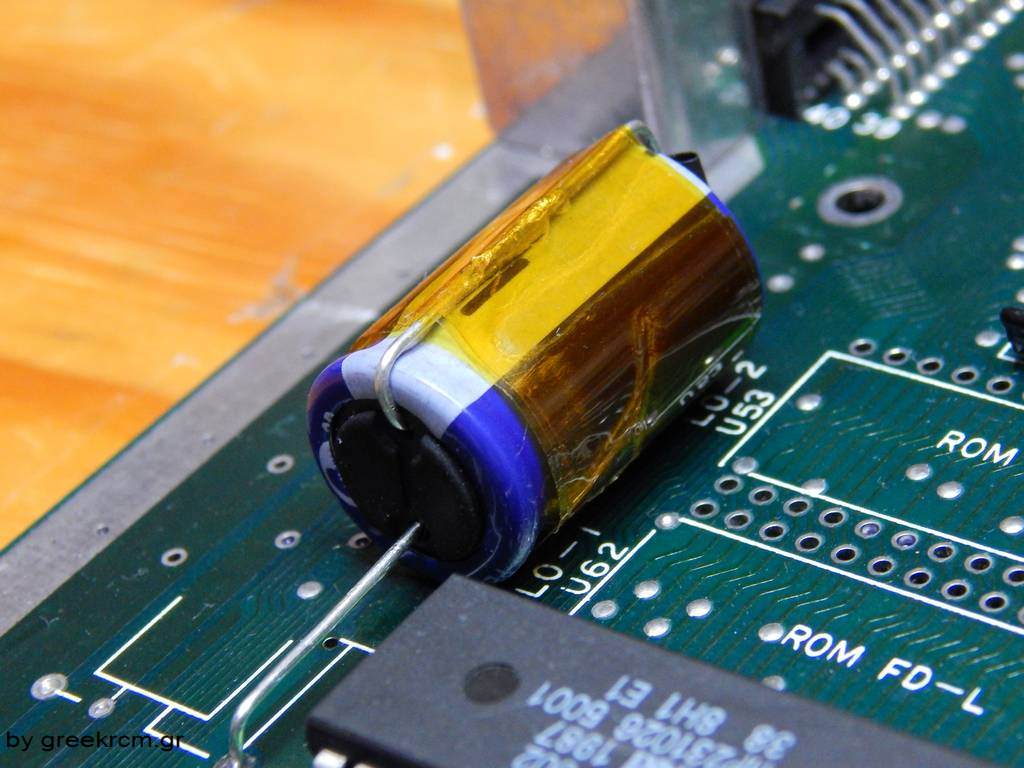

Περίπου οι μισοί πυκνωτές είναι οριζόντιοι και μιας και είναι ποιο ακριβοί και βρίσκονται δυσκολότερα τοποθετήθηκαν κάθετοι.

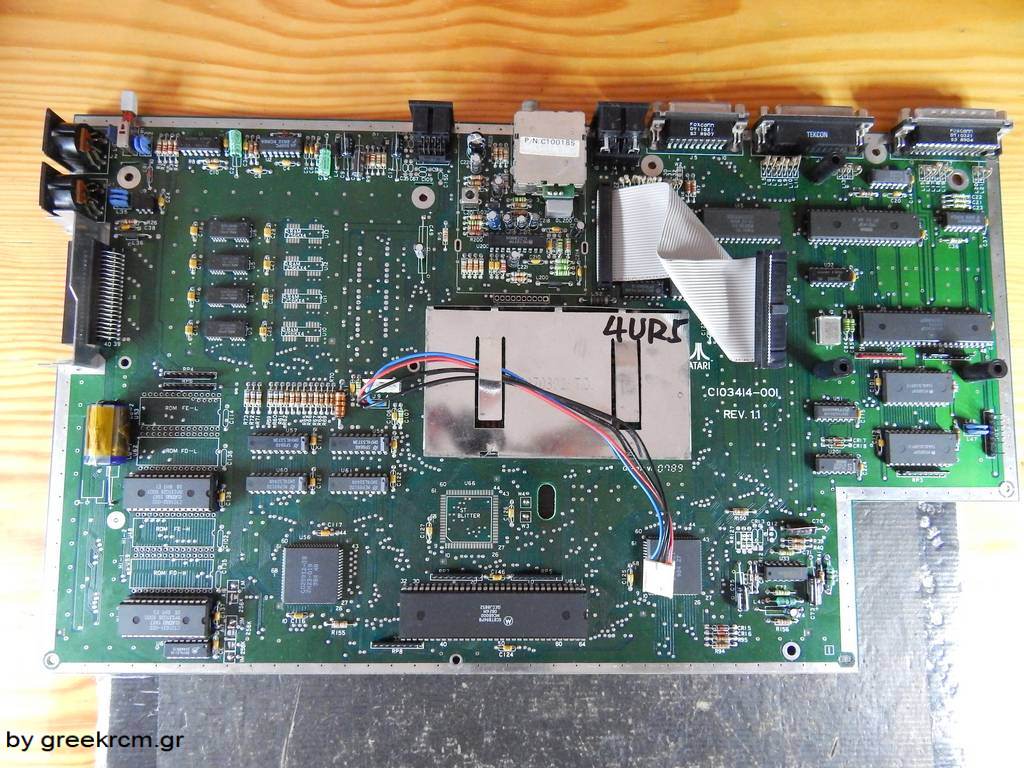

Το board μετά το recap
Όλα πήγαν καλά (είναι ζόρικα τα board των ST)
Atari 520 STFM - Recap δημιουργήθηκε από nkary
Από τα αγαπημένα και τελευταία κομμάτια της συλλογής μου. Ελπίζω να μη χρειασθεί να τον δώσω και αυτόν. Ακόμα έχει την ζελατίνα στο logo
Η διαδικασία αποσυναρμολόγησης ενός Atari ST αποτελεί μια μικρή περιπέτεια. Θέλει υπομονή και προσοχή, μιας και οι λαμαρίνες του κόβουν σαν ξυράφι
Θα χρειασθεί να ξεβιδώσετε πάρα πολλές βίδες, τις περισσότερες από κάθε άλλο home micro. Παρακάτω θα δείτε τα βήματα αποσυναρμολόγησης, ίσως βοηθήσουν κάποιον.
Το board, η έκδοση του
και το τροφοδοτικό
για τα οποία θα χρειασθούν οι παρακάτω πυκνωτές για recap:
Για το board
1 x 4700uF 16V
2 x 22uF 16V
2 x 47uF 16V
9 x 100uF 16V
1 x 470uF 16V
3 x 10uF 16V
1 x 33uF 16V
1 x 1uF 50V
1 x 4,7uF 35V
1 x 4,7uF 35V NP
Για το τροφοδοτικό
1 x 1000uF 16V
1 x 2200uF 16V
1 x 1000uF 10V
2 x 2200uF 10V
1 x 1uF 50V
1 x 47uF 400V
Περίπου οι μισοί πυκνωτές είναι οριζόντιοι και μιας και είναι ποιο ακριβοί και βρίσκονται δυσκολότερα τοποθετήθηκαν κάθετοι.
Το board μετά το recap
Όλα πήγαν καλά
(είναι ζόρικα τα board των ST)
