Τροποποιηση c64 datassete για αντιγραφη κασετων

" Η καλη μοντα δεν ειναι αυτη που αλλαζει τις λειτουργιες ενος αντικειμενου, αλλα του προσδιδει νεες δυνατοτητες"

Αυτα ειπε ενας σοφος γεροντας πριν..5 λεπτα περιπου . Σε αυτο το θεμα θα παρουσιασω πως μπορουμε να κανουμε ενα datassete οχι μονο να διαβαζει αλλα και ταυτοχρονα να αντιγραφει κασετες σε ενα δευτερο. Για να το κανουμε αυτο θα χρειαστουμε:

1)Ενα datassete, κατα προτιμηση με revision np-090b

2)Ενα datassete οποιουδηποτε revision

3)Καλωδιο τυπου kynar η γενικα ενα καλωδιο παρομοιου παχους

4)Ενα κοπτακι καλωδιων

5)Ενα ξυραφι για να κοψουμε μερικα traces.

ΠΡΟΣΟΧΗ:

Η διαδικασια αυτη γινεται σε αρκετα revisions, αλλα ο συγκεκριμενος οδηγος αναφερεται ΜΟΝΟ στην εκδοση np-090b. Σε περιπτωση που θελετε να κανετε την μοντα σε αλλη εκδοση, βρειτε τα αντιστοιχα σχηματικα και βεβαιωθειτε οτι ξερετε τι κανετε. Οπως παντα, ενεργειτε με δικη σας ευθυνη!

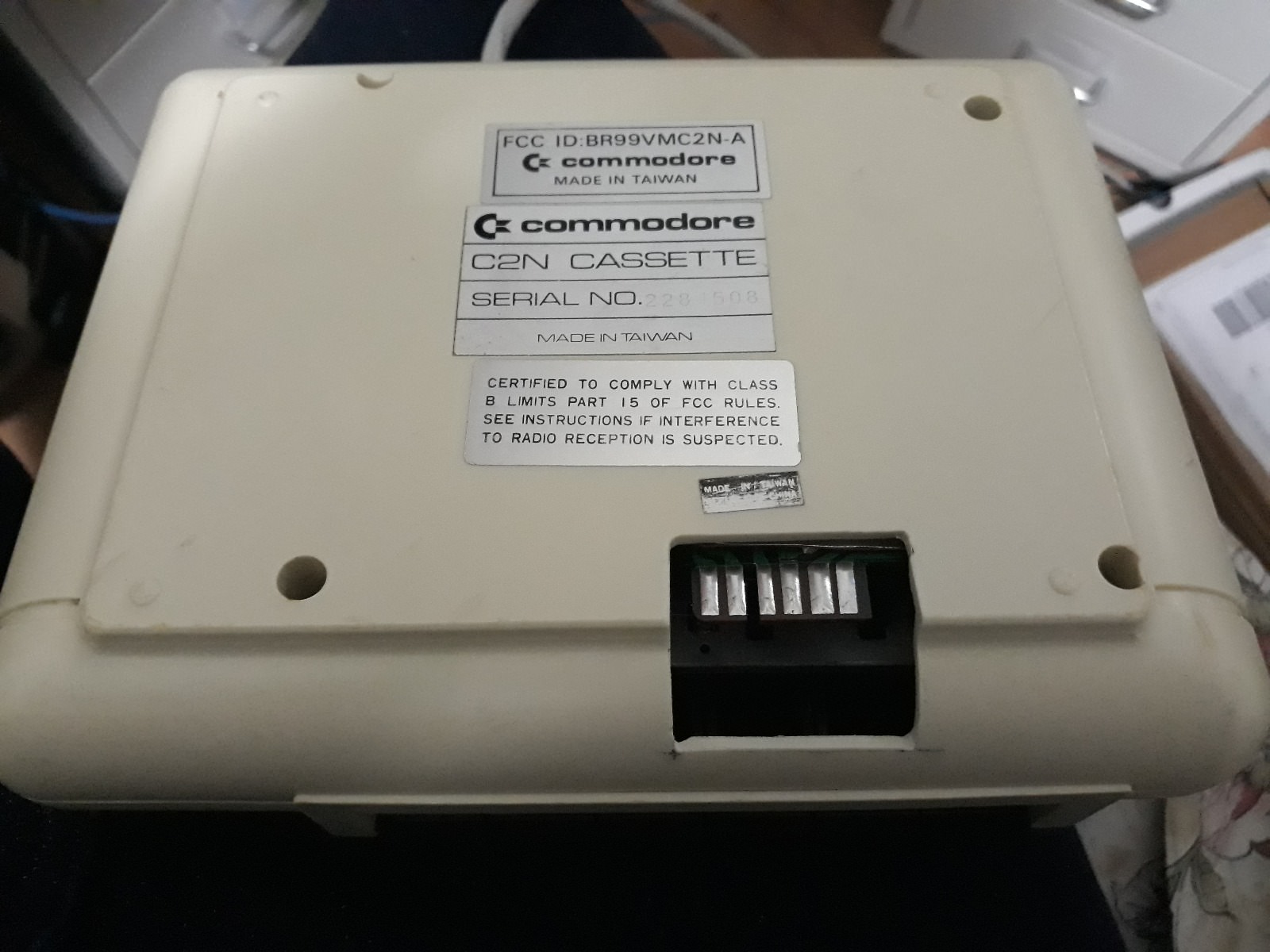

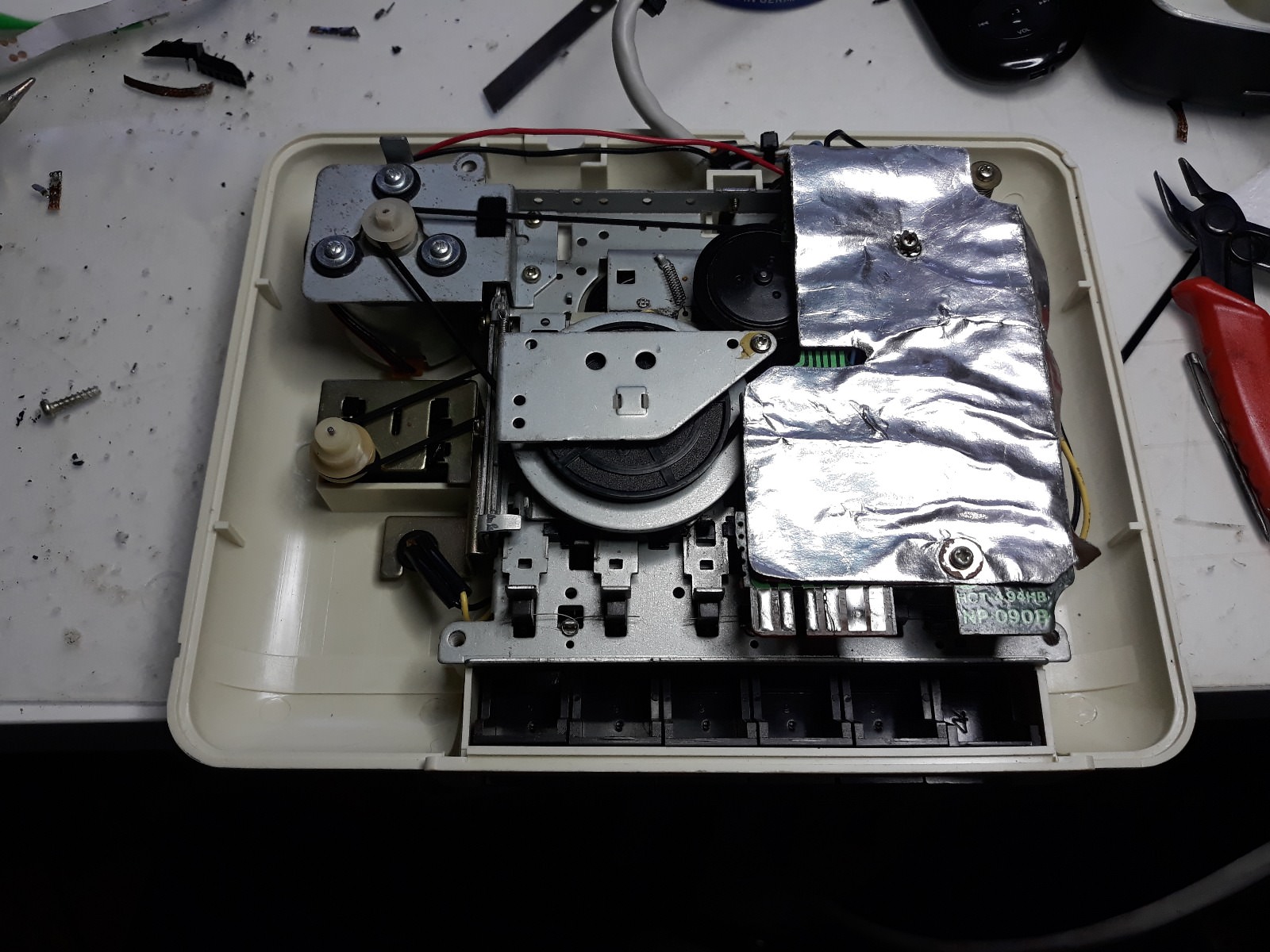

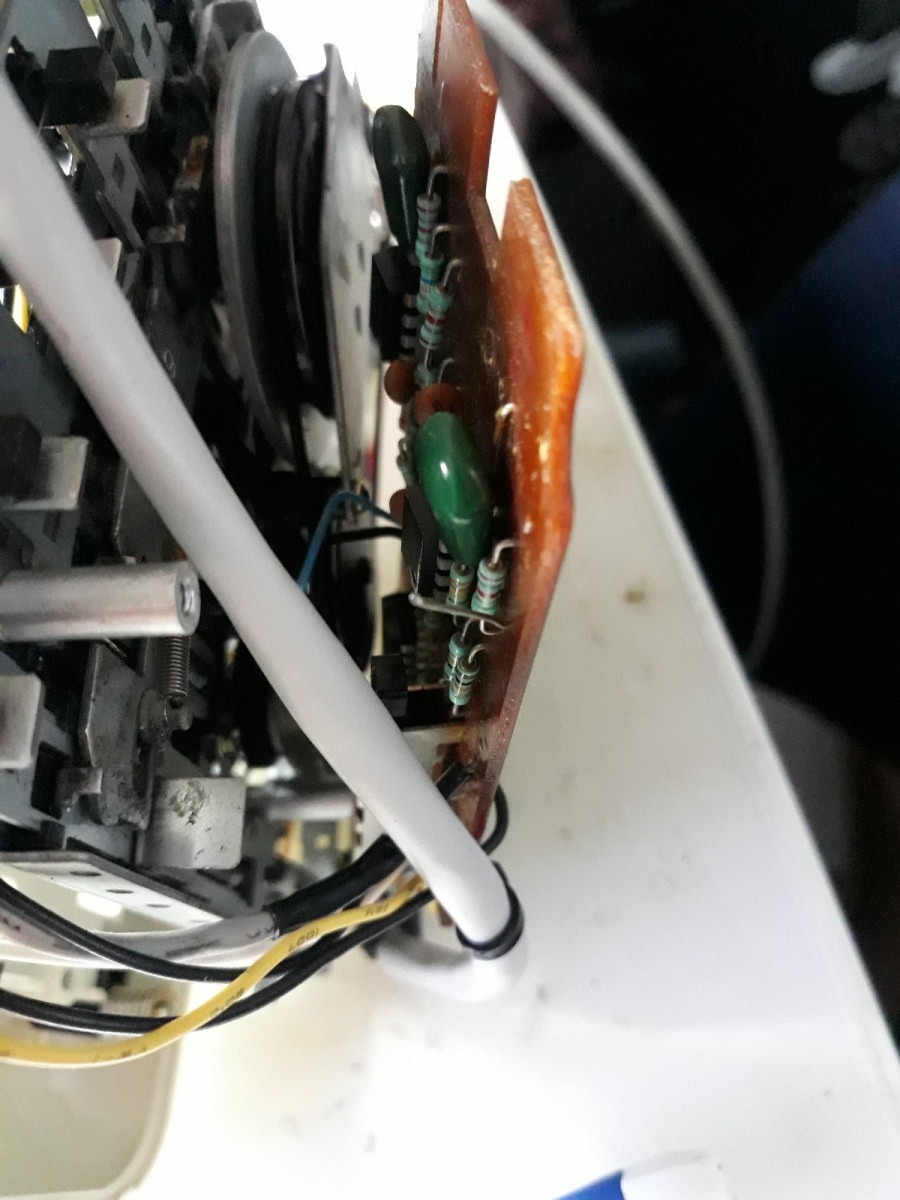

Αρχικα αναποδογυριζουμε το κασετοφωνο και λυνουμε τις 4 βιδες. Στο εσωτερικο του θα αντικρυσουμε αυτο



Λυνουμε τις βιδες που κρατανε την θωρακιση και την πλακετε και εχουμε μπροστα μας την πλακετα σε ολο της το μεγαλειο! Θαυμαστε τη, γιατι ειναι η τελευταια φορα που θα μοιαζει ετσι

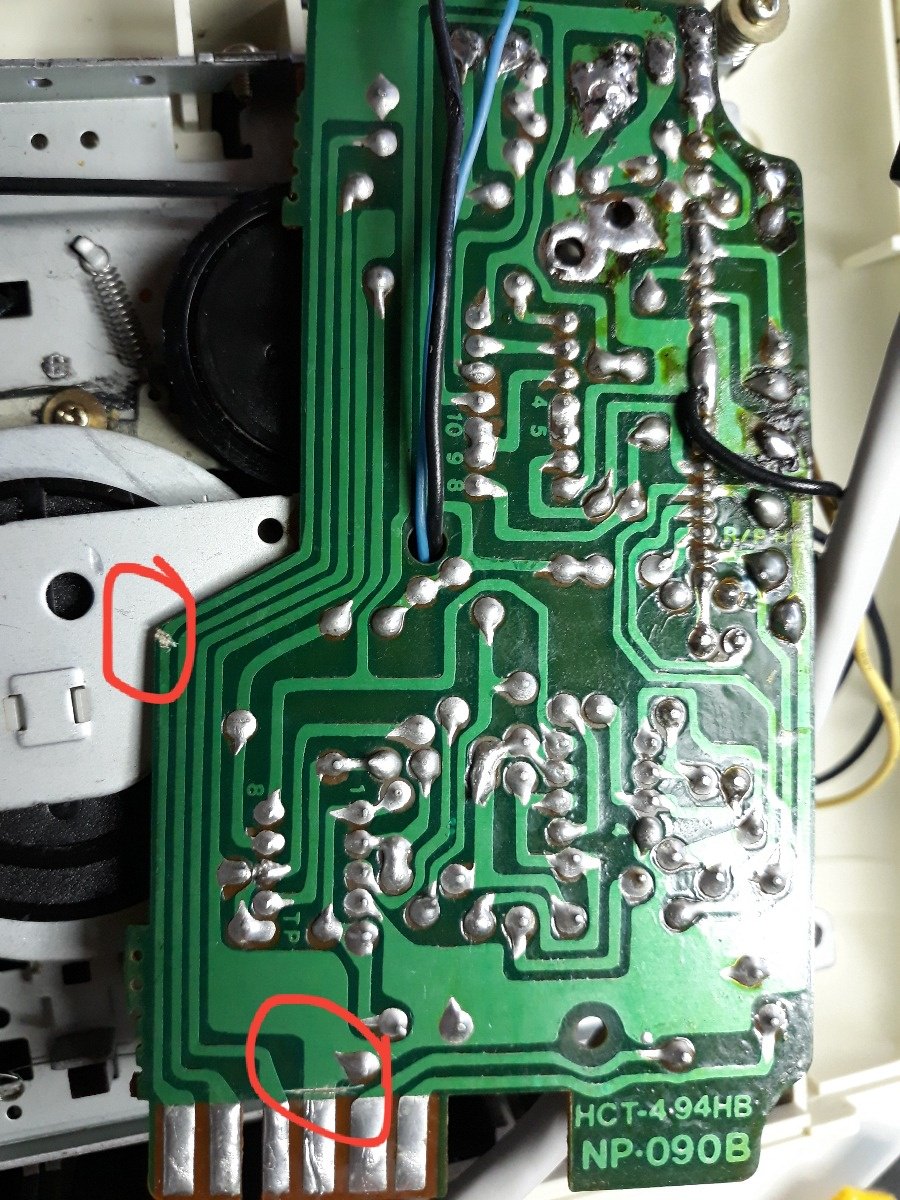

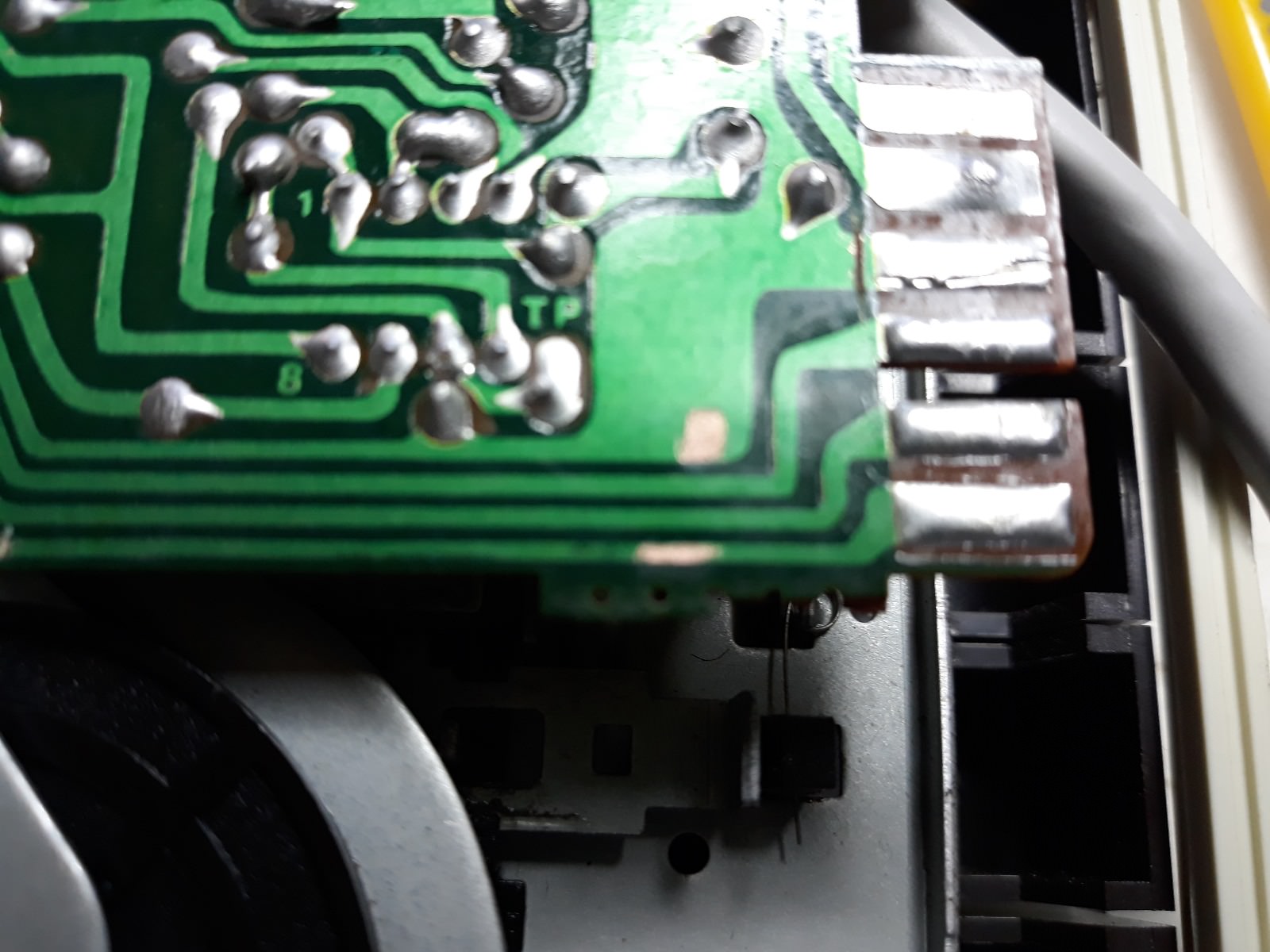

Δεδομενου οτι το pinout του ακροδεκτη ειναι λαθος για τον σκοπο που το θελουμε, πρεπει να το αλλαξουμε. Πριν κολλησουμε καλωδια, θα πρεπει να κοψουμε τις συνδεσεις σε 6 σημεια. Τα 3 απο αυτα πρεπει να γινουν στη πανω μερια της πλακετας και τα αλλα 3 κοβοντας τα jumper απο την κατω πλευρα. Παιρνουμε λοιπον το ξυραφι και κοβουμε προσεκτικα τις πιστες με αυτο τον τροπο

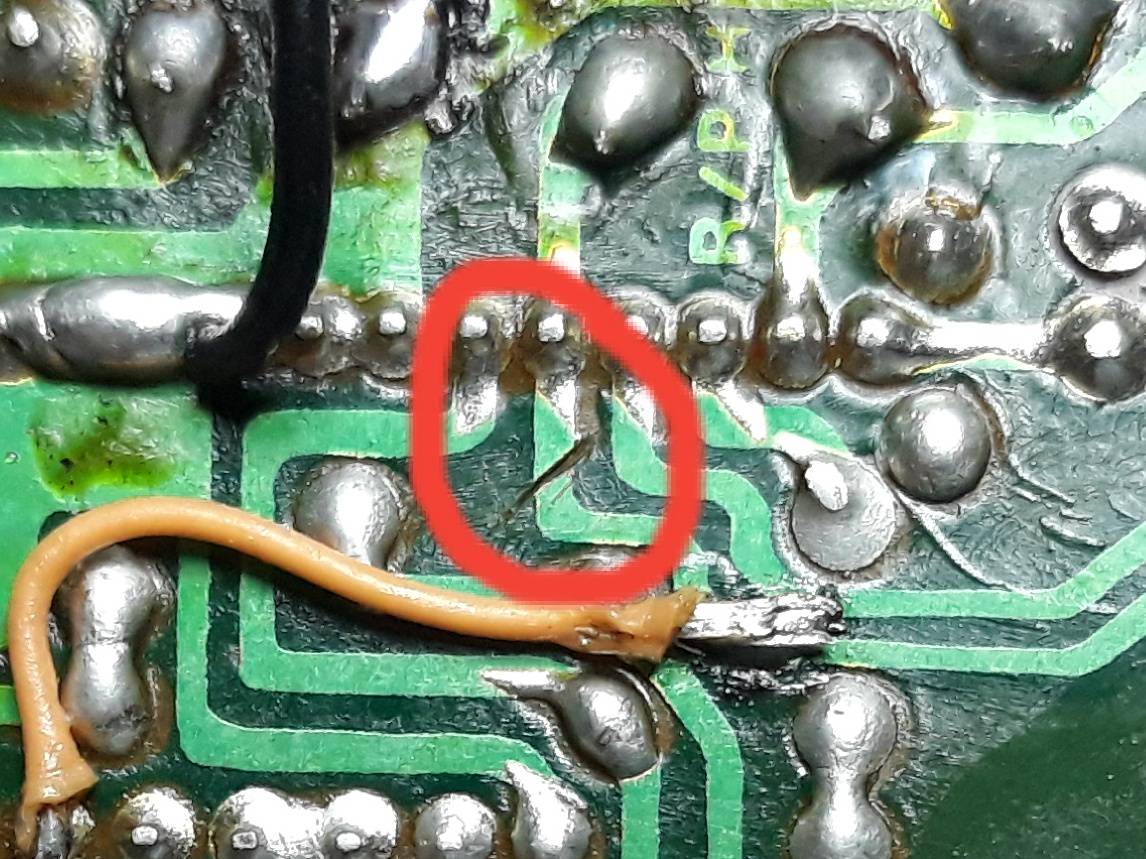

Μεγαλη προσοχη ωστε η συνδεση να εχει απομονωθει εντελως και επισης να μην κοψουμε γειτονικα traces! Η επομενη πιστα ειναι πιο δυσκολη, καθως ειναι λεπτη και βρισκεται σχετικα στη μεση

Για την συνεχεια της πατεντας, θα χρεαστει να ακολουθησουμε μια εικονα που μας παρεχει ο ιδιος ο δημιουργος της πατεντας

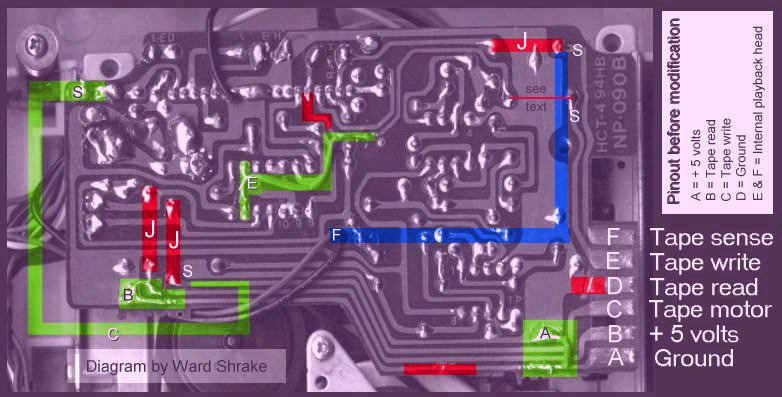

Στη συγκεκριμενη εικονα, με παχιες κοκκινες γραμμες συμβολιζονται τα σημεια που πρεπει να κοψουμε τις συνδεσεις, με πρασινες τα σημεια που πρεπει να ενωσουμε και το μπλε ενα καλωδιο που θα φευγει απο το διακοπτακι του μηχανισμου κασετας προς την πλακετα.

Γυριζουμε την πλακετα αναποδα και κοβουμε τα συρματα που αντιστοιχουν στις θεσεις "J" με αυτον το τροπο. ΠΡΟΣΟΧΗ, αγνοουμε την ΛΕΠΤΗ κοκκινη γραμμη του σχηματος!



Ηρθε η ωρα πλεον να γινουν οι νεες συνδεσεις. Στην εικονα με τα χρωματα θα ακολουθησετε τις πρασινες γραμμες ως οδηγο. Τα γραμματα στην καθε γραμμη δειχουν σε ποιο pin πρεπει να καταληγει η καθε συνδεσμολογια.

Ενα απο τα καλωδια παει μαζι με το ηδη υπαρχον μπλε, πανω στον μικροδιακοπτη. Στα σημεια τις πλακετας που θα χρεαστει να κολλησουμε ξυνουμε ελαφρως το βερνικι της πλακετας μεχρι να ειναι ετσι

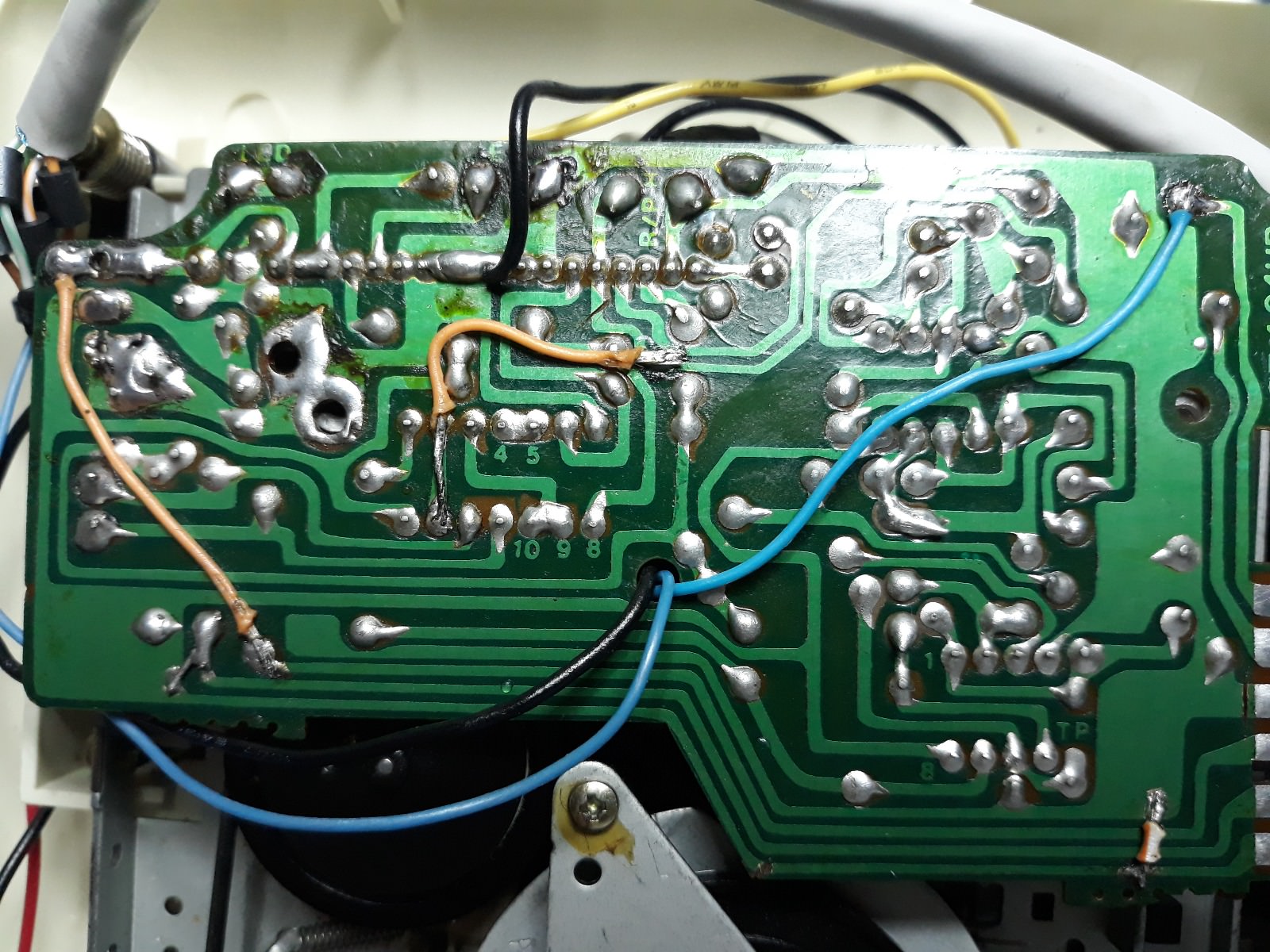

Μερικες απο τις συνδεσεις μπορουν να γινουν απο την πανω μερια της πλακετας αλλα τις εκανα ολες απο κατω γιατι με διευκολυνε καλυτερα και επισης για να παρετε μια ιδεα που καταληγει η καθε συνδεση. Η τελικη μορφη μοιαζει καπως ετσι



Βαζουμε το πολυμετρο εκει που μετραμε την συνεχεια του κυκλωματος και βεβαιωνομαστε οτι η καθε συνδεση καταληγει στα pins που πρεπει.

Απο πλευρα κυκλωματος ειμαστε ετοιμοι! Το μονο που μενει πλεον ειναι να φτιαξουμε στο κελυφος μια υποδοχη ωστε το δευτερο datassete να κουμπωνει με το κελυφος συναρμολογημενο. Προσοχη, ακολουθουν σκληρες εικονες, απομακρυνετε μικρα παιδια, φανατικους commodorians και καθε λογης purist απο την οθονη του υπολογιστη!



Παιρνουμε μια νοητη γραμμη απο το κεντρα του δευτερου και του τεταρτου κομπιου και τραβαμε μια καθετη γραμμη. Το υψος της τρυπας απο την αρχη του κατω κελυφους ειναι 0.4 ιντσες, η αλλιως 1 εκατοστο.

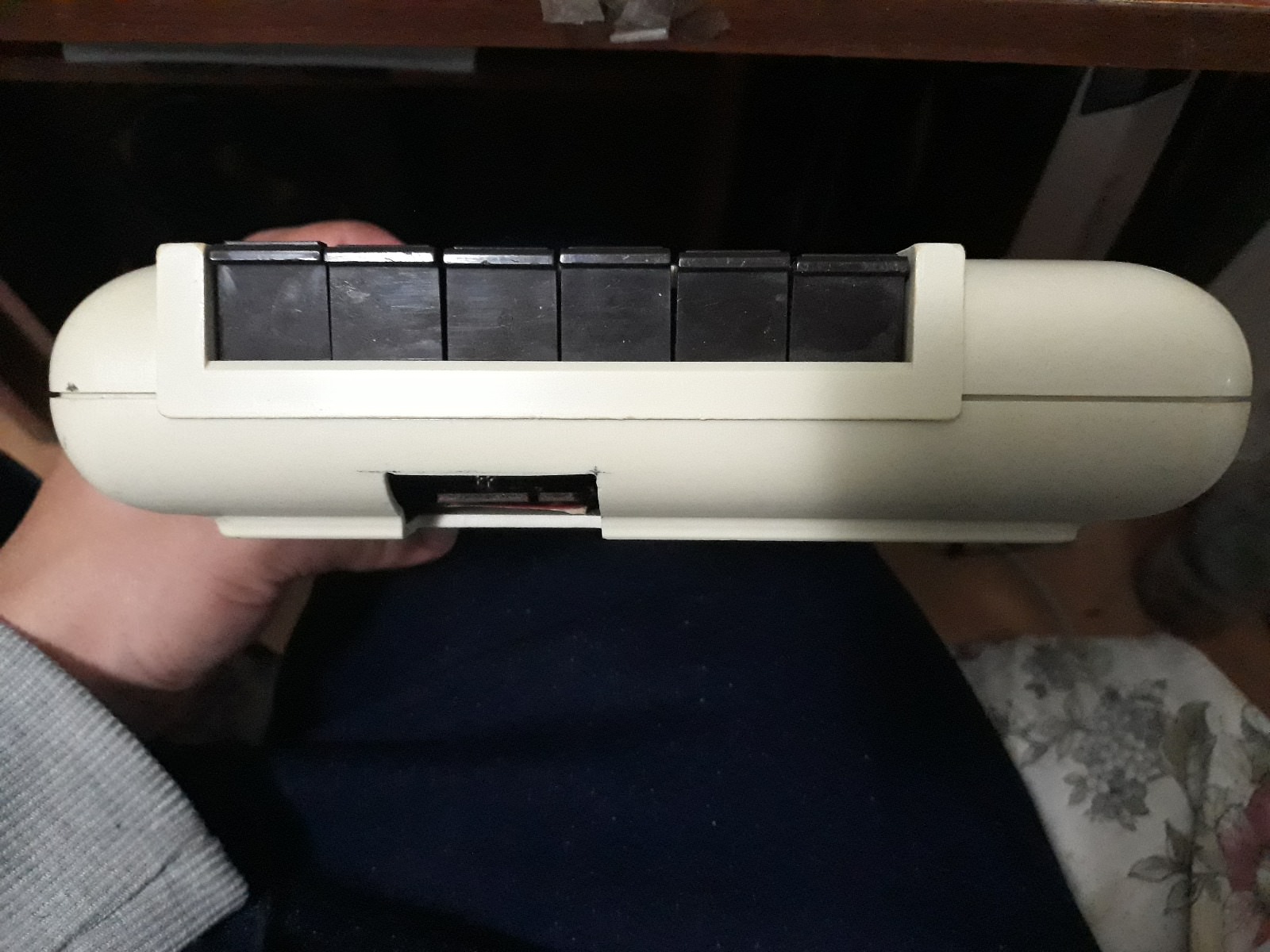

Συνεχιζουμε την καθετη γραμμη προς τα κατω μεχρι να φτασουμε στο πατωμα του κελυφους. Απο κει μετραμε αλλα 1,27 εκατοστα και τραβαμε τη γραμμη μεχρι εκει. Κλεινουμε τις δυο καθετες γραμμες με μια οριζοντια και κοβουμε το οριοθετημενο πλαισιο με προσοχη. Το τελικο αποτελεσμα ειναι αυτο



Βιδωνουμε τα παντα στις αρχικες τους θεσεις και ολα ειναι ετοιμα. Εαν συνδεσουμε το datassete στο μηχανημα μας, λειτουργει οπως και πριν. Για να κανουμε αντιγραφη της κασετας βαζουμε το δευτερο datassete με μια κενη κασετα στην υποδοχη του πρωτου, παταμε το record στο δευτερο κασετοφωνο και φορτωνουμε το προγραμμα στον c64 απο το πρωτο. Την ωρα που το προγραμμα φορτωνει, ταυτοχρονα αντιγραφεται στη κενη κασετα.

Κατι που πρεπει να λαβουμε υποψιν ειναι οτι το τροφοδοτικο του μηχανηματος καλειται πλεον να "σηκωσει" 2 κασετοφωνα, εχοντας θεωρητικα περισσοτερο φορτιο. Μερικοι υποστηριζουν οτι τα datassete δεν τραβανε μεγαλο φορτιο, οποτε ακομα και 2 λειτουργουν απροβληματιστα. Εγω προσωπικα χρησιμοποιω αυτοσχεδιο τροφοδοτικο και δεν παρατηρησα καποιο προβλημα.

Την αρχικη πηγη για την πατεντα μπορειτε να τη βρειτε εδω:

sleepingelephant.com/denial/wiki/index.p...tasette_modification

Καλες αντιγραφες!

Μπράβο Κώστα, ευχαριστούμε!
Πολύ ωραία παρουσίαση και ενδιαφέρον πρότζεκτ. Τα εύσημα και στο δημιουργό...
Κάπου το ξέρω το datassette?

Πάντως πλέον όλη αυτή η διαδικασία μπορεί να γίνει και πολύ πιο απλά, μέσω κάρτας ήχου του PC και ενός οποιουδήποτε κασετοφώνου με τα σχετικά utilities που μετατρέπουν τα TAP σε WAV, και με αυτό τον τρόπο κερδίζουμε πεντακάθαρο ήχο στην εγγραφή, χωρίς αλλοιώσεις, φυσήματα κλπ.

Όμως το συγκεκριμένο που παρουσιάζεις εδώ είναι πολύ hardcore ρετροκατάσταση, οπότε προσωπικά μου αρέσει πολύ!
Θυμήθηκα και κάτι ανταπτοράκια που κυκλοφορούσαν τότε για σύνδεση δύο κασετοφώνων στο TAPE INPUT του 64, χρόνια έχω να δω κάτι τέτοιο...

kokkiklhs έγραψε: Μπράβο Κώστα, ευχαριστούμε!
Πολύ ωραία παρουσίαση και ενδιαφέρον πρότζεκτ. Τα εύσημα και στο δημιουργό...
Κάπου το ξέρω το datassette?

Ευχαριστω! Οχι αυτο ειναι αλλο datassette που εξαρχης εχριζε επισκευης και απ ευκαιρια εγινε και η μοντα. Το δικο σου εμεινε ανεπαφο, δεν μπορουσα να το τσεκουρεψω!

Η διαφορά από το να χρησιμοποιήσουμε ένα διπλό κασετόφωνο, εκτός από την προφανή του φίλτατου κοκκίκλη για hard core retro, είναι?????????

JIANOS έγραψε: Η διαφορά από το να χρησιμοποιήσουμε ένα διπλό κασετόφωνο, εκτός από την προφανή του φίλτατου κοκκίκλη για hard core retro, είναι?????????

...ότι πλέον δε βρίσκεις εύκολα διπλό κασετόφωνο!!!

Δεν είναι απολύτος σωστό αυτό γιατί στο marketplace του φατσοτεφτερου έχω βρεί αρκετά !!

Η επιτυχημενη αντιγραφη και αναπαραγωγη μιας κασετας εξαρταται μεταξυ των αλλων απο την ρυθμιση του azimuth στο μηχανημα αναπαραγωγης και εγγραφης

Η μεχρι τωρα εμπειρια μου εχει αποδειξει (ισως και λανθασμενα) οτι μια κασετα που γραφτηκε με αζιμουθιο κεφαλης ρυθμισμενο στην θεση Α, ισως να μην παιξει σωστα σε μηχανημα που ειναι ρυθμισμενο διαφορετικα.
Γραφοντας την κασετα με το μηχανημα που θα την αναπαραγει, γνωριζουμε οτι ειναι φτιαγμενη με αυτες τις παραμετρους και θα αναπαραχθει πιο πιστα.

Εαν το σκεπτικο που ακολουθω δεν ειναι σωστο, θα χαιρομουν ιδιαιτερα να μαθω περισσοτερες λεπτομερειες πανω στο θεμα

Σημαντικη ενημερωση!

Υστερα απο καποιες δοκιμες διαπιστωσα οτι η συγκεκριμενη τροποποιηση απετρεπε το datassete να φορτωσει σωστα προγραμματα που δουλευαν πριν!

Δεν ξερω εαν εφταιγε το συγκεκριμενο περιφερειακο η καποιο σημειο της μοντας επηρεασε την λειτουργια του. Σε περιπτωση που το επιχειρησετε, συνιστω να δρασετε με προσοχη και συναιση.

Για οποιοδηποτε νεοτερο σχετικα με τη λειτουργια της μοντας και την αναγνωριση του σφαλματος θα ενημερωθει το παρον τοπικ

kokkiklhs έγραψε: Θυμήθηκα και κάτι ανταπτοράκια που κυκλοφορούσαν τότε για σύνδεση δύο κασετοφώνων στο TAPE INPUT του 64, χρόνια έχω να δω κάτι τέτοιο...

Τελικα η λυση με το τροποποιημενο datassete δεν δουλεψε ποτε αξιοπιστα. Σε συντομο χρονικο διαστημα ετοιμαζεται κατι που πιστευω θα σου ξυπνησει τις συγκεκριμενες αναμνησεις!
