20/04/2019 15:56 - 20/04/2019 16:04 #44589 από orfeas
Η Ανάσταση του Λαζάρου (Amiga 600) δημιουργήθηκε από orfeas
Καλησπέρα.

Σήμερα Σάββατο του Λαζάρου ανέστησα και εγώ ένα μηχάνημα ενός πολύ αγαπητού μας μέλους.

Αγαπητό και το μέλος, αγαπητό και το μηχάνημα ... Amiga 600.

Η πρώτη επαφή με το μηχάνημα δεν ήταν καλή ... ΜΑΥΡΗ οθόνη. Πλέον γνωστό το κακό στις 600άρες.

Μιχάλη (zafirix) Βλέπε, έχουν και άλλοι το ίδιο θέμα με εσένα.

Να ομολογήσω ότι δεν την άφησα αρκετή ώρα μήπως και μου έδειχνε κάτι.

Και βέβαια δεν περίμενα να σωθεί.

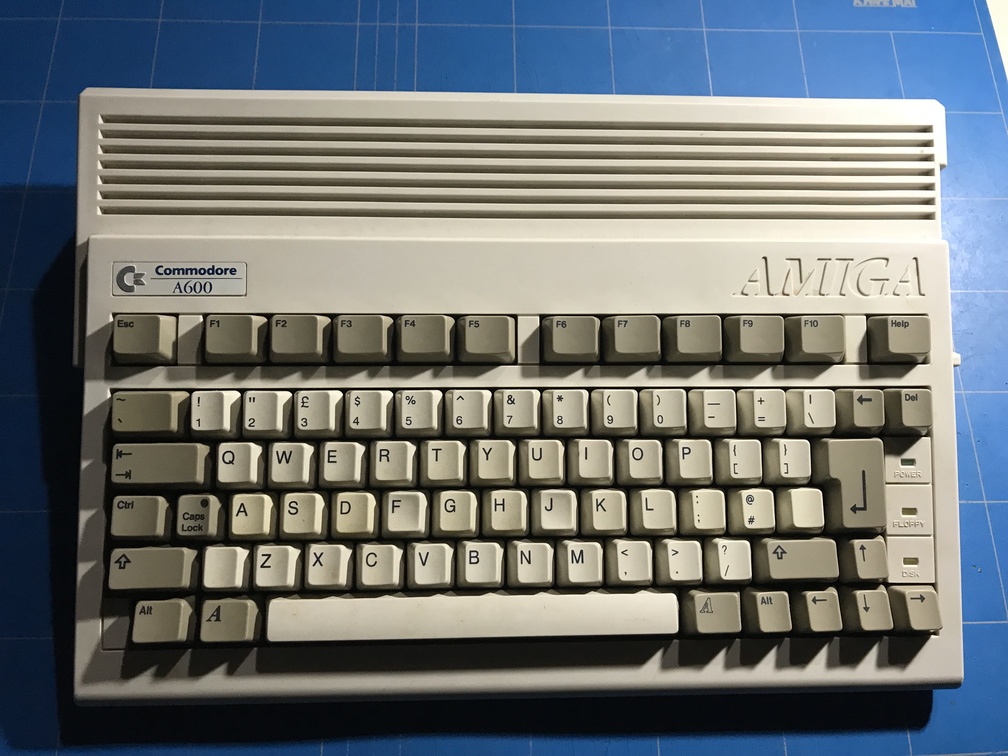

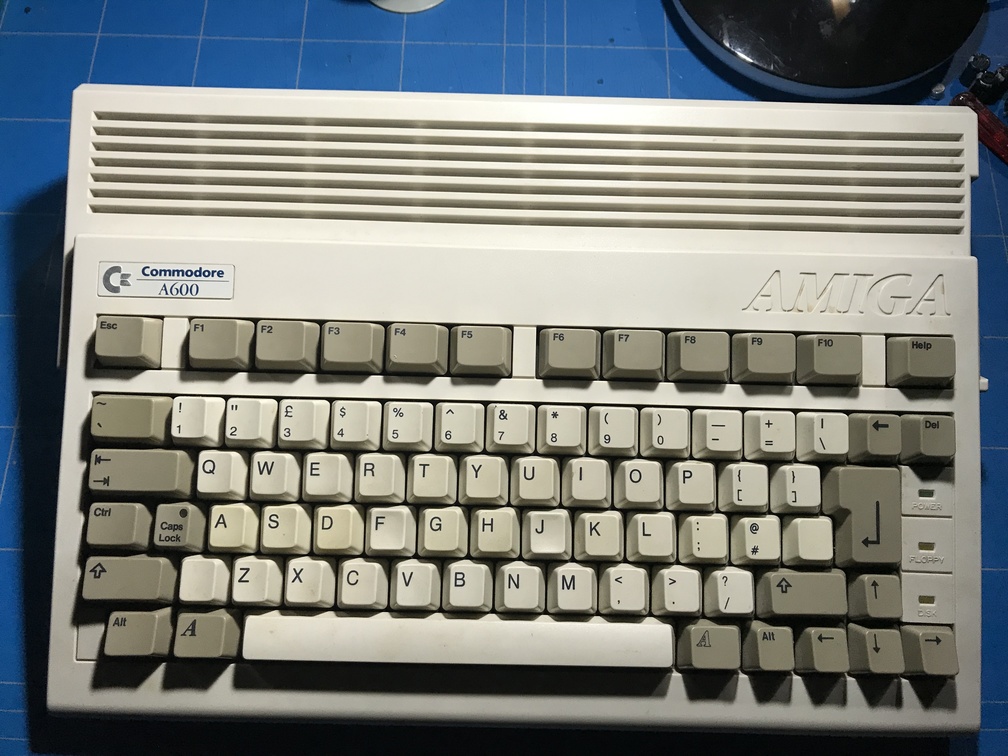

Ιδού η Amiga

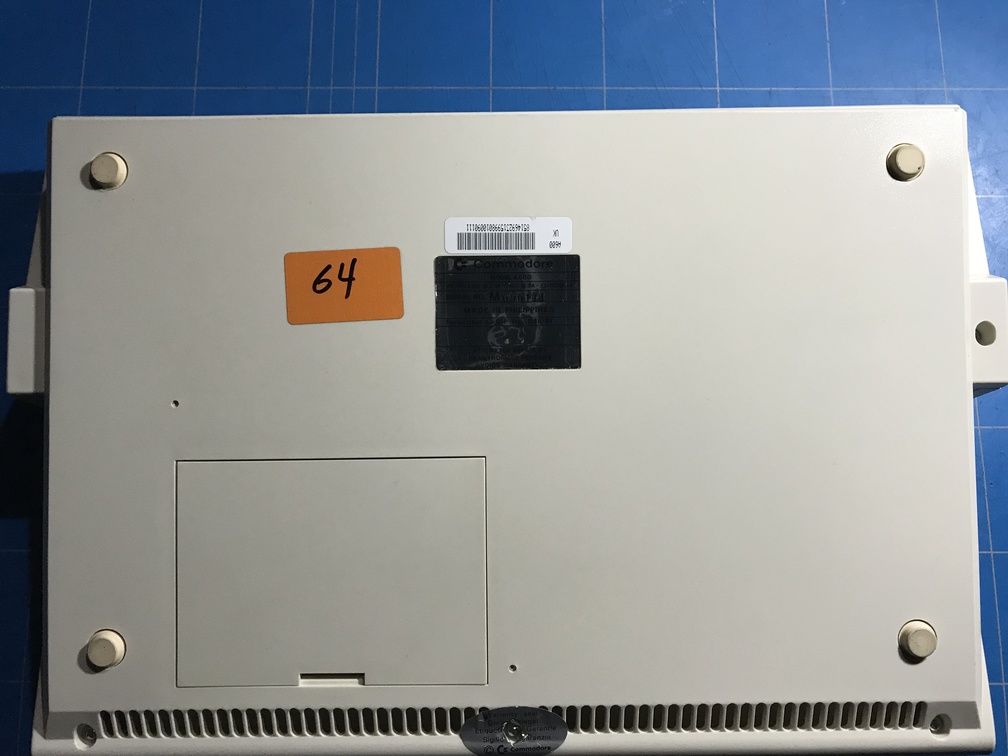

Και η οπίσθια όψη,

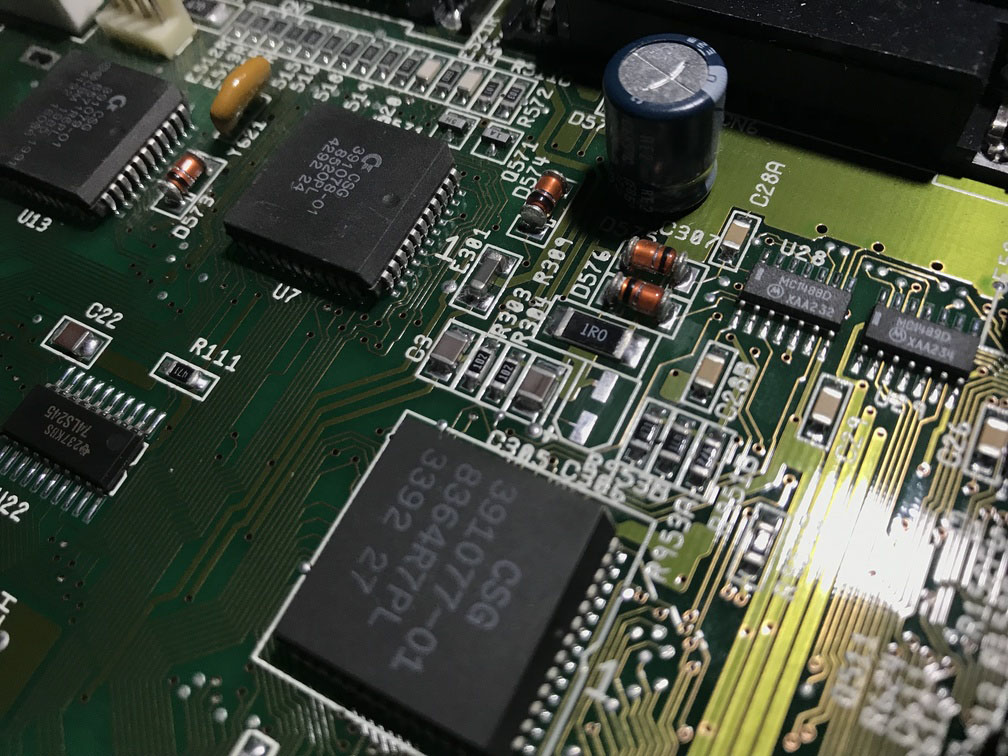

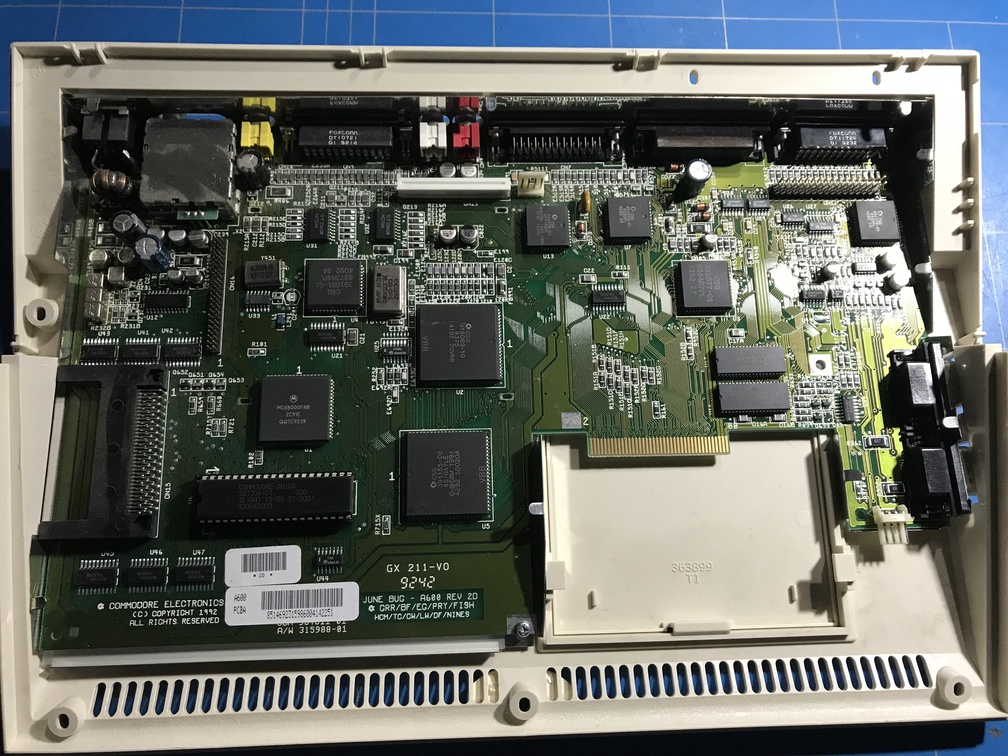

και το εσωτερικό της (με τους smd πυκνωτές),

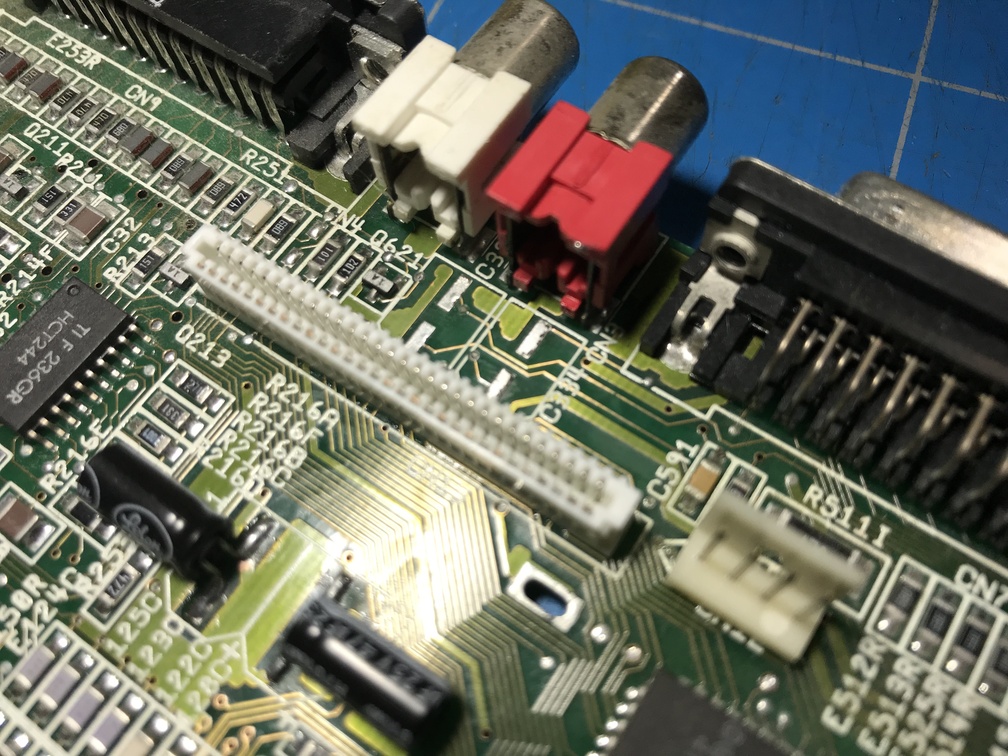

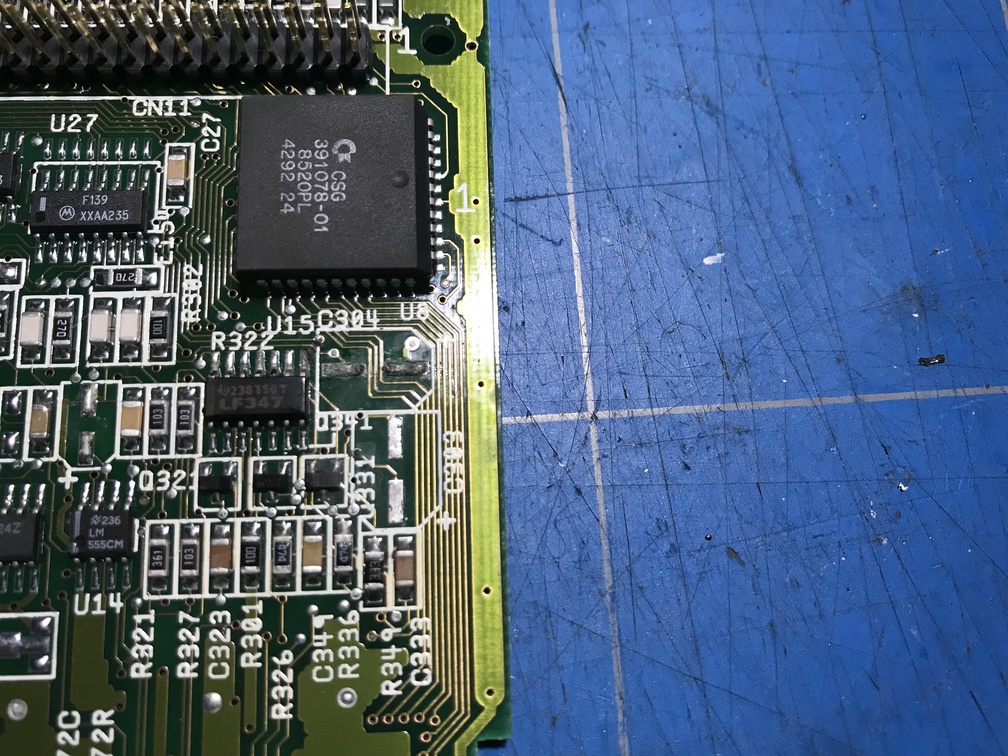

ορίστε το οξύ απο τους smd,

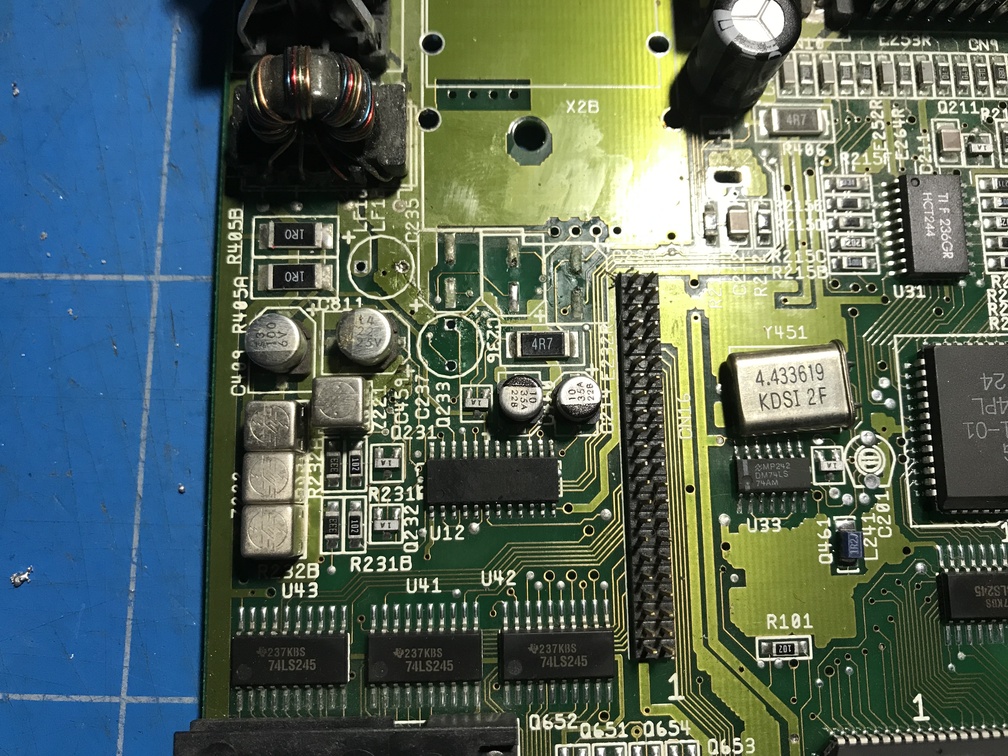

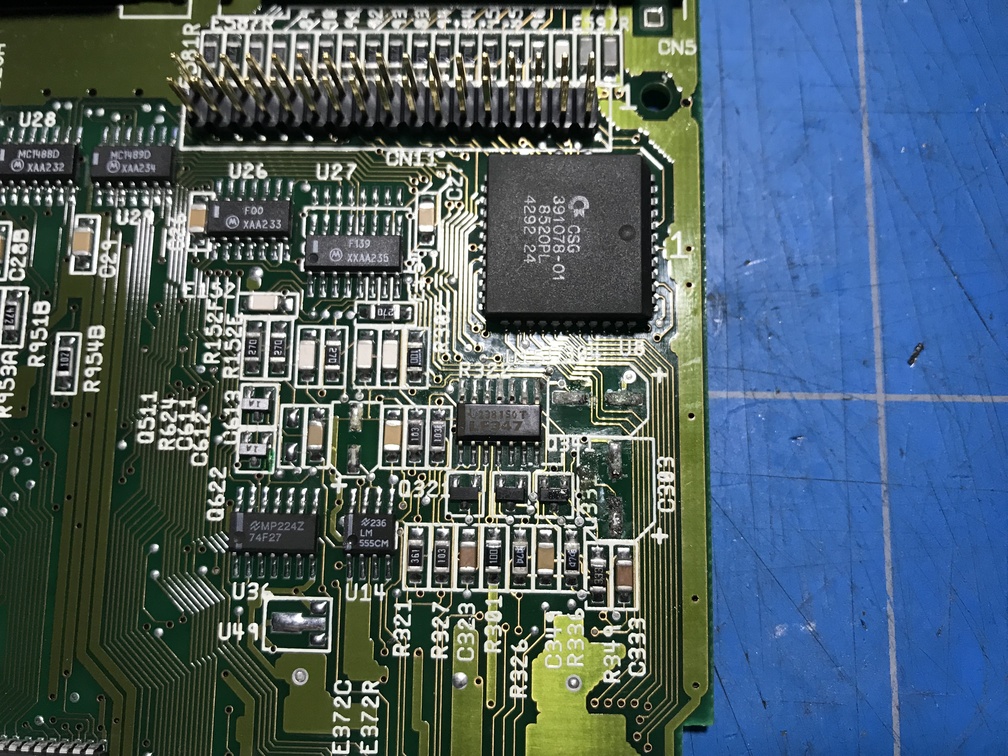

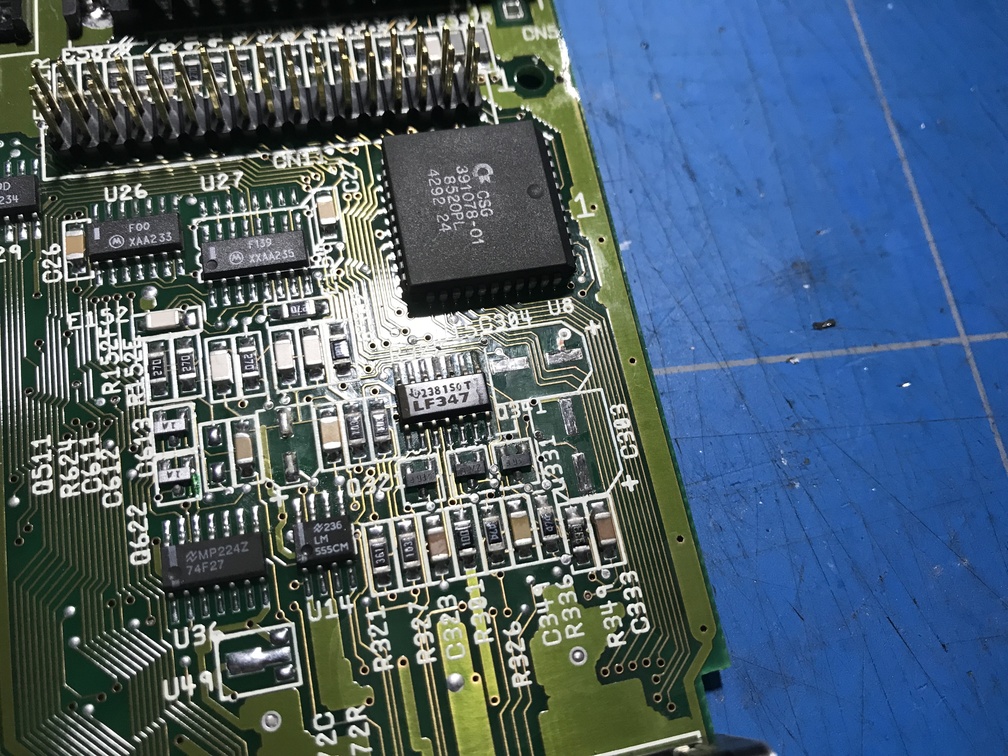

και καθαρό βέβαια...





και με αλλαγμένους πυκνωτές,

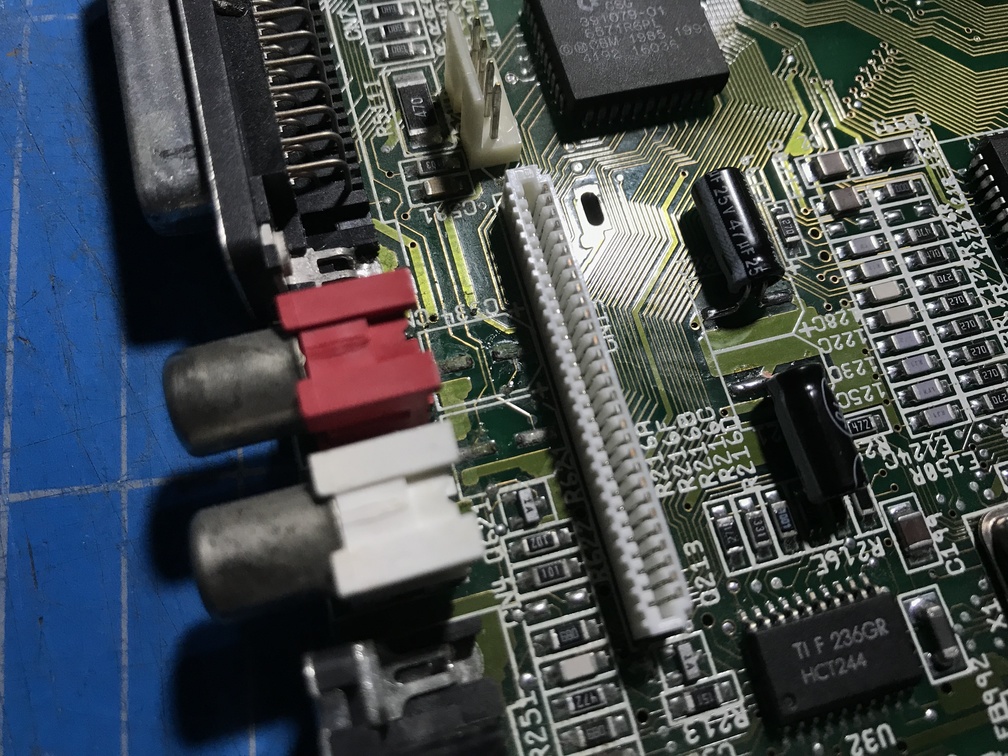

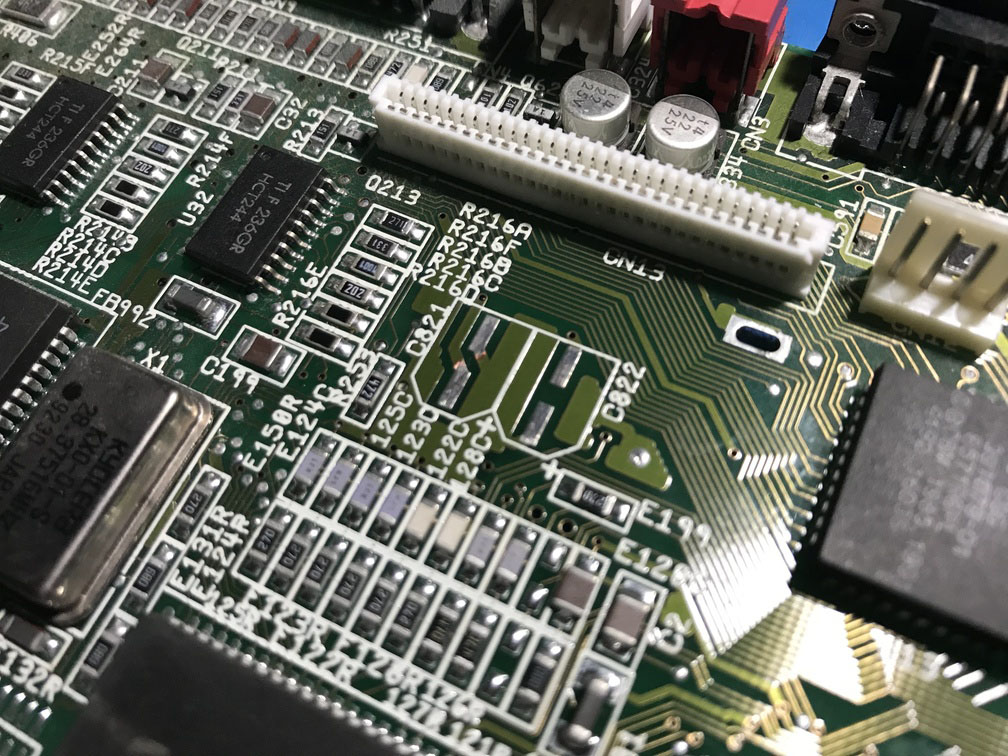

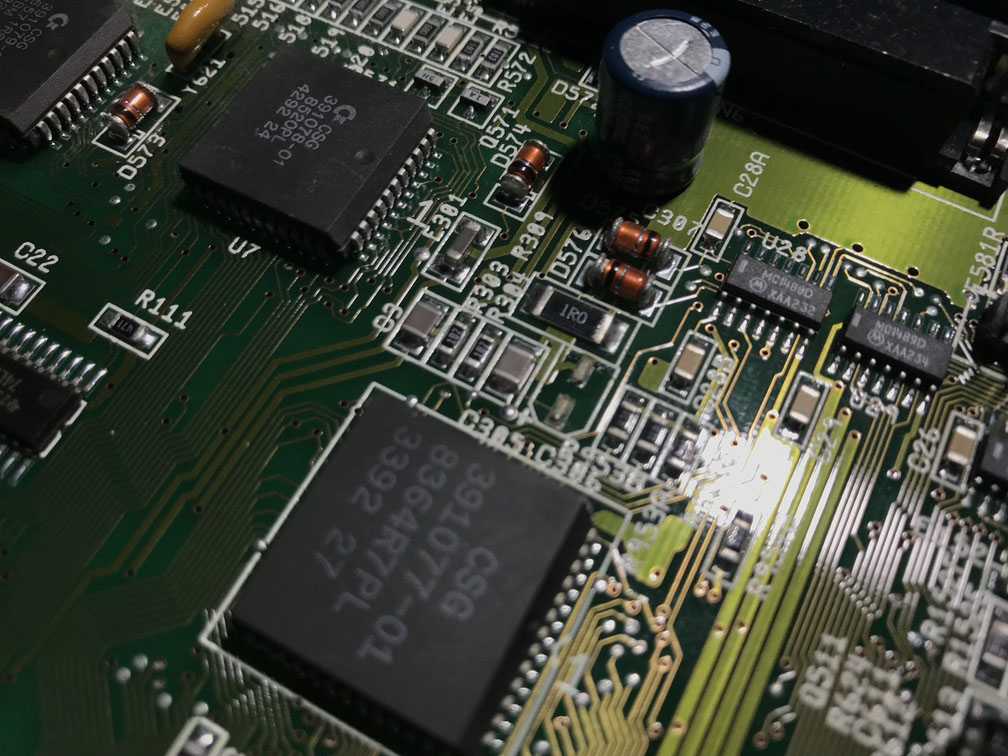

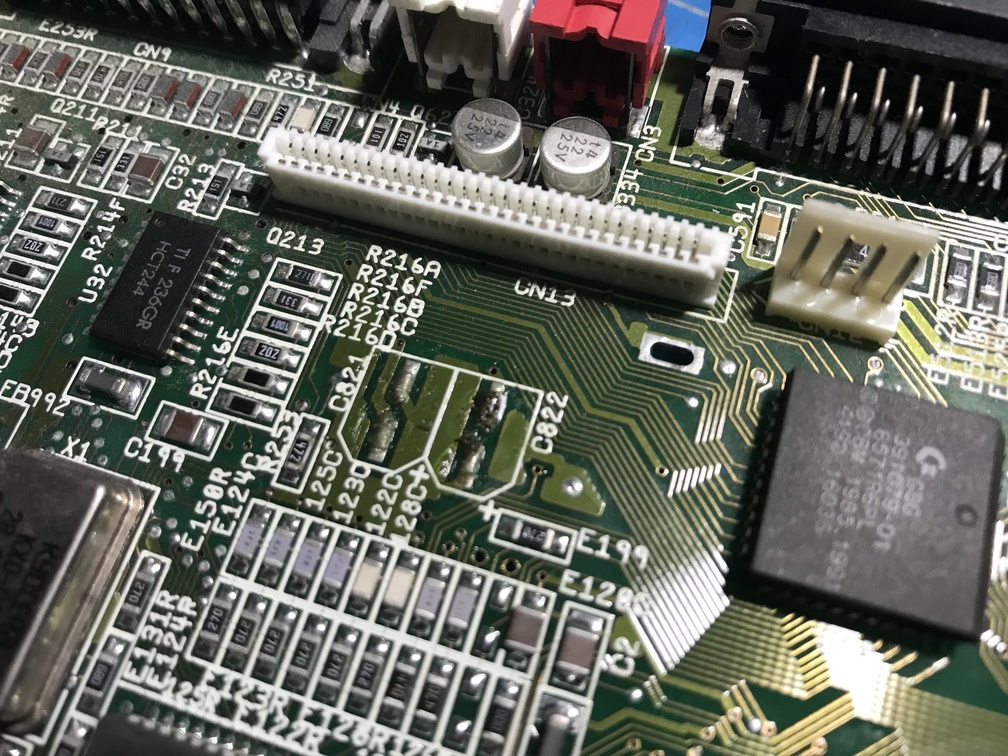

και ξανά οι τρομεροί smd... (με οξύ / χωρίς)

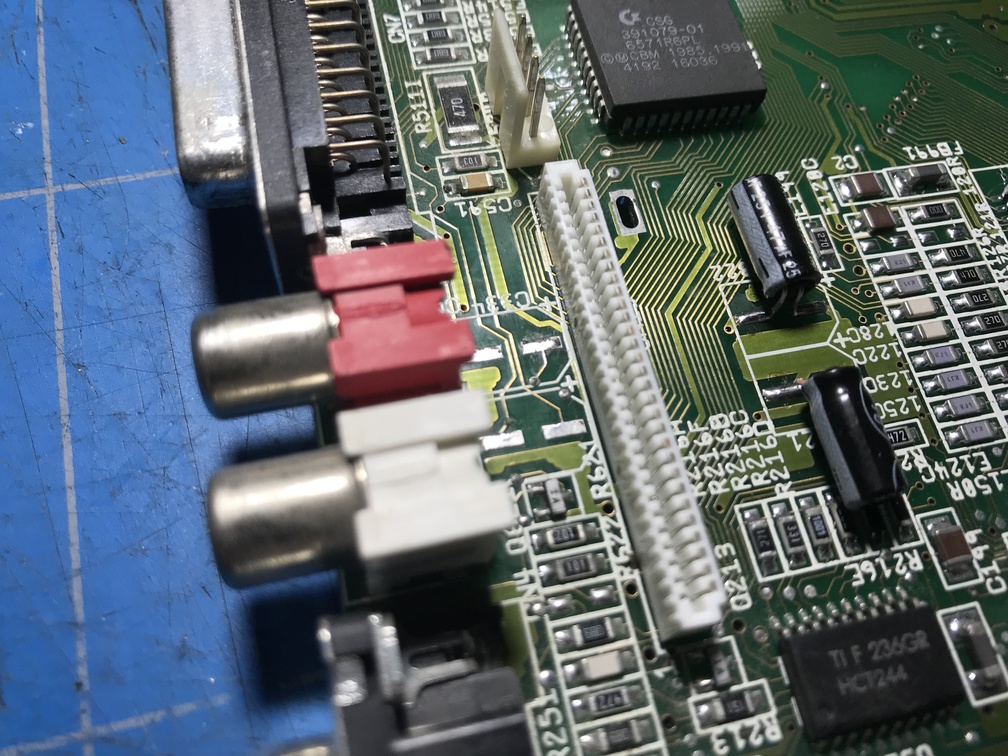

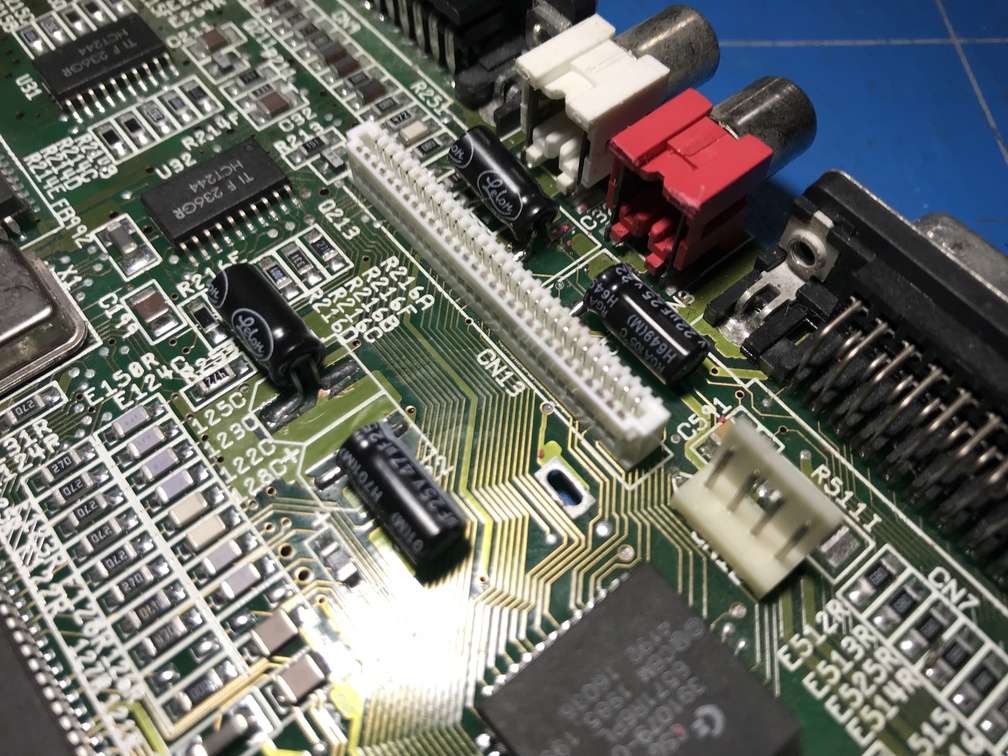

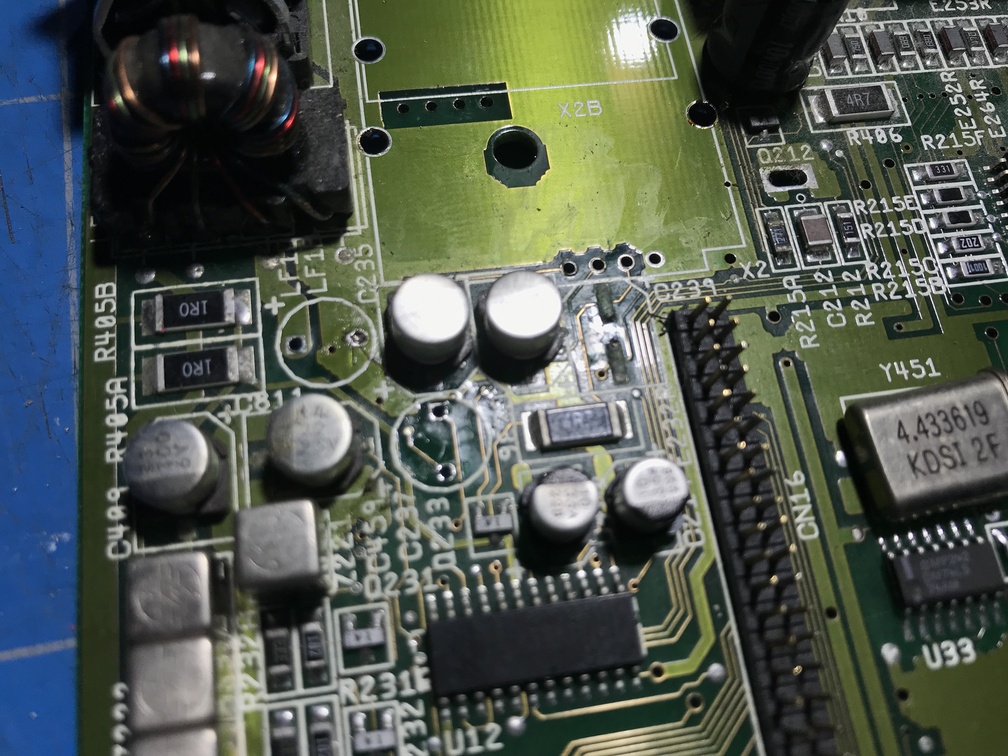

... με οξύ / χωρίς / αλλαγμένοι...

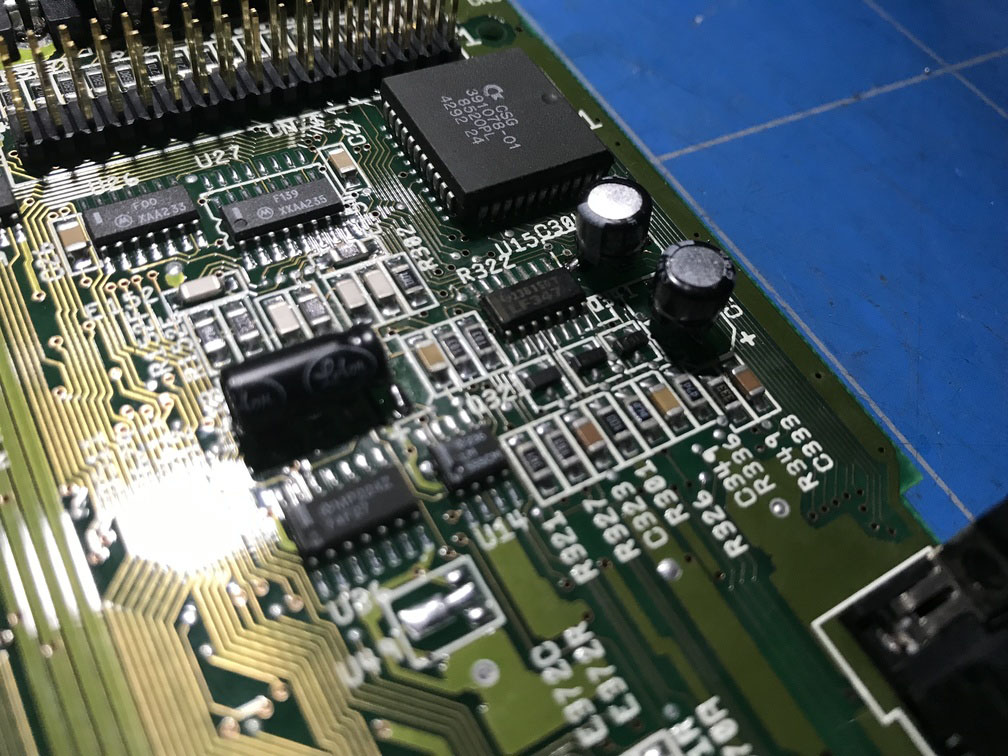

... με οξύ / χωρίς / αλλαγμένοι...

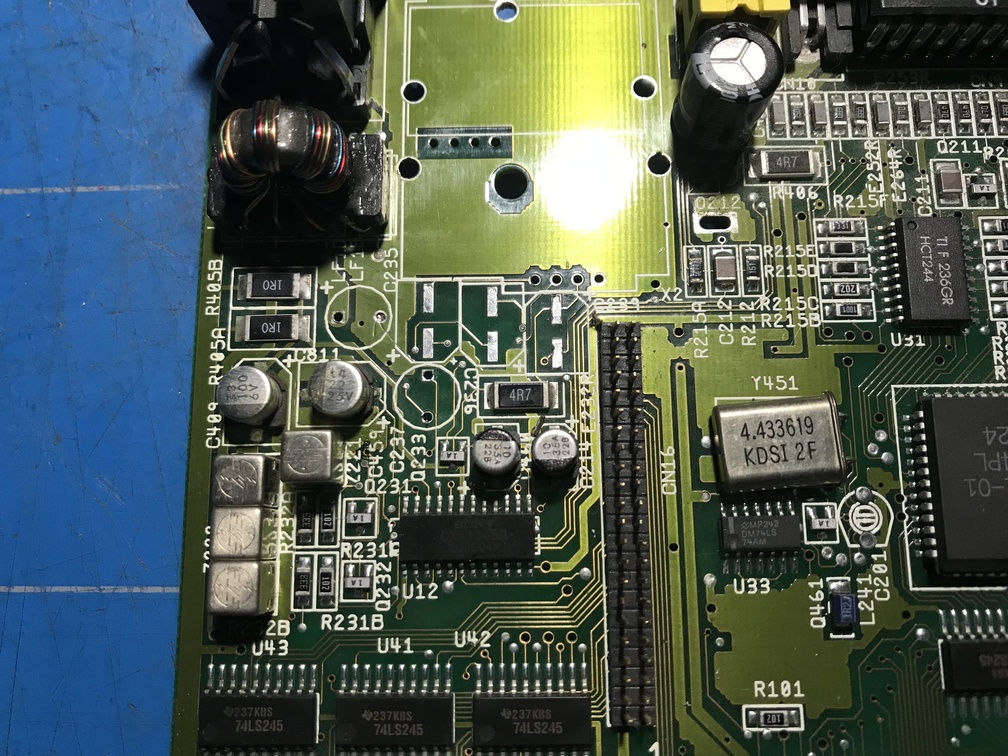

Για να βγάλουμε τους πυκνωτές μετά την τροφοδοσία καλό θα ήταν να βγάζουμε το TV-Tuner, (όπως και έγινε).

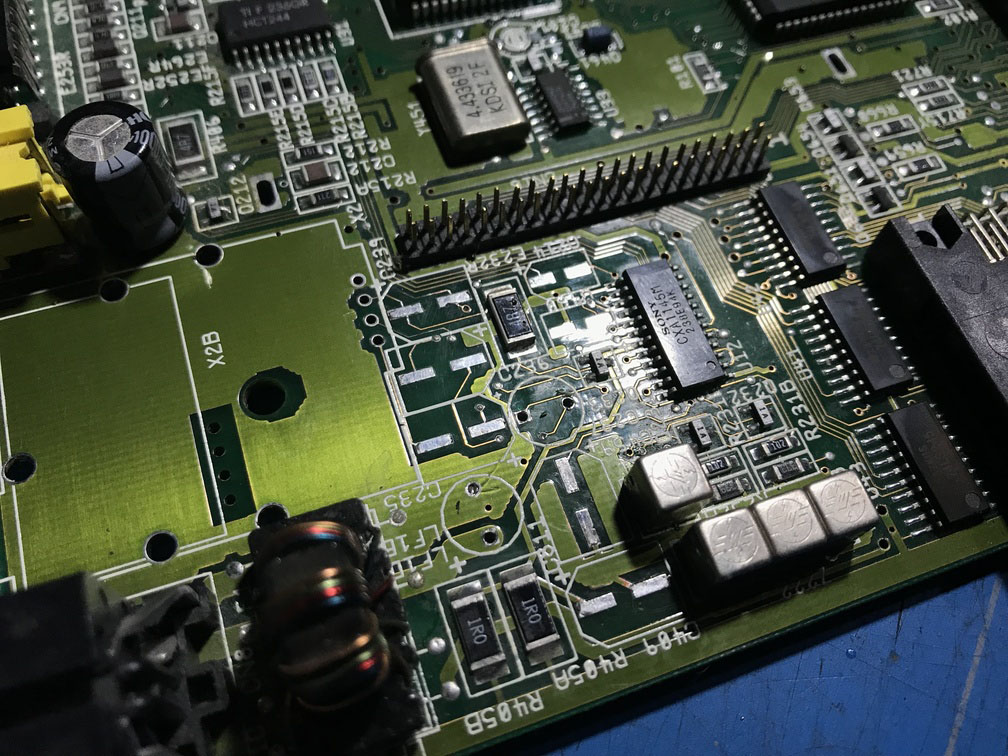

Κάτω από τους γιαλυσμένους, πανέμορφους smd πυκνωτές, ρέει το ποτάμι με το οξύ, τρώγοντας σιγά-σιγά την πλακέτα και τις επαφές της Amiga.

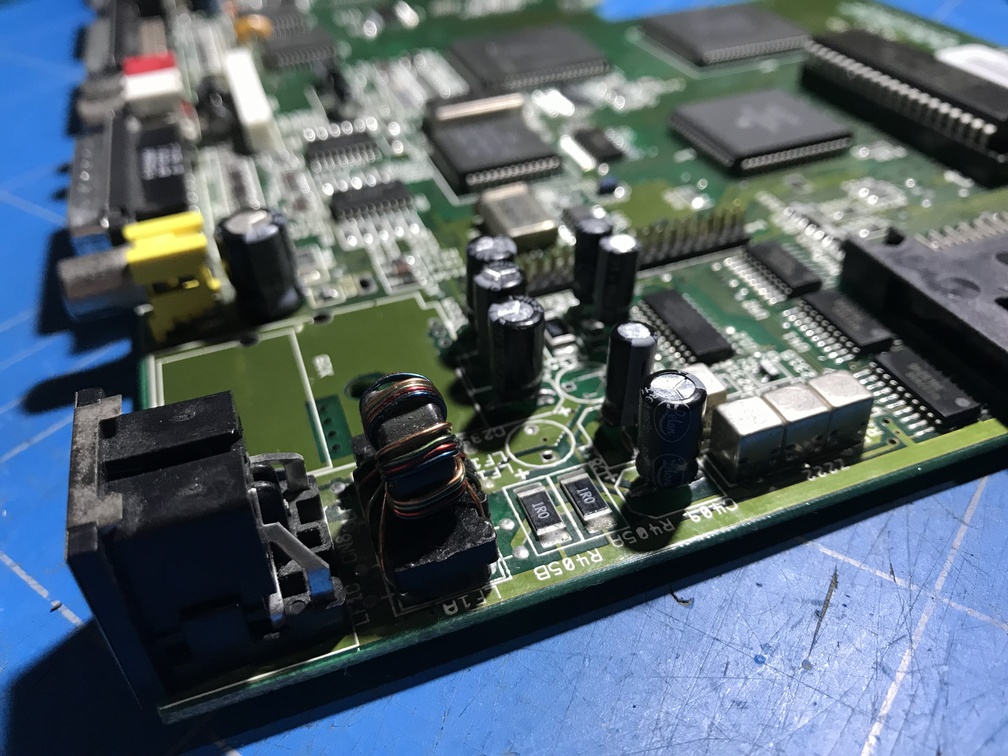

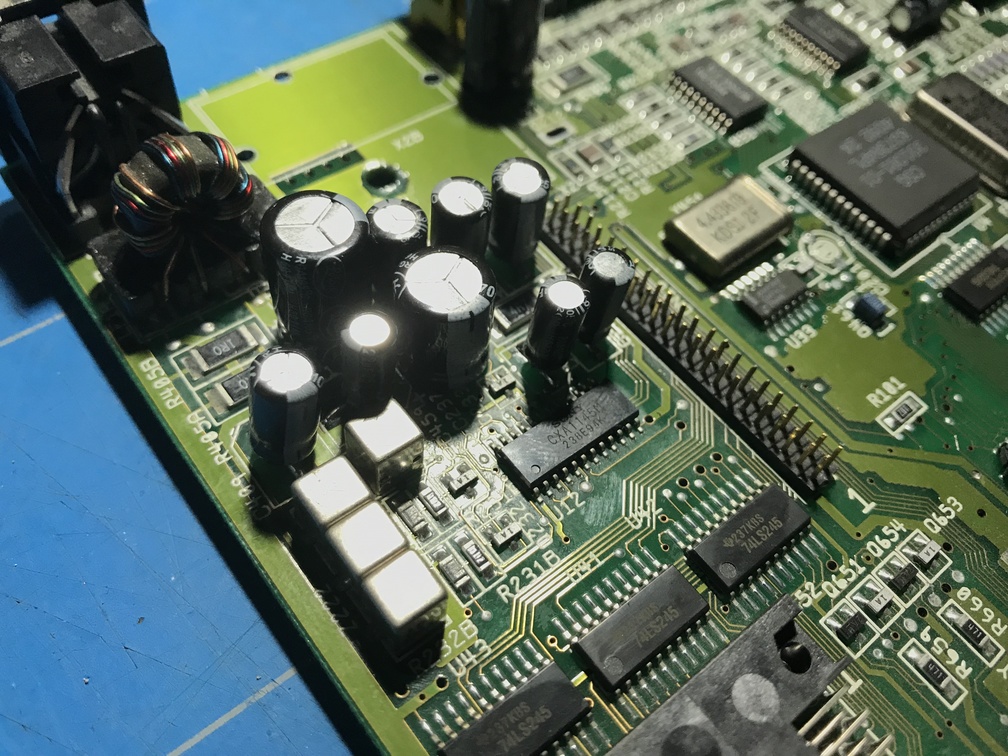

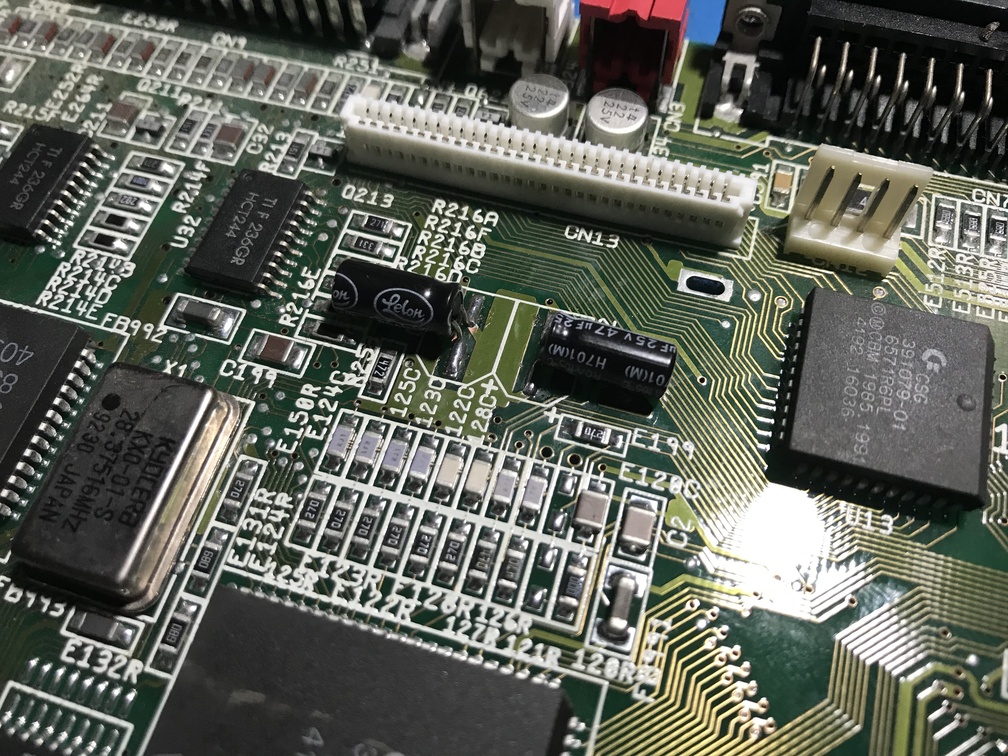

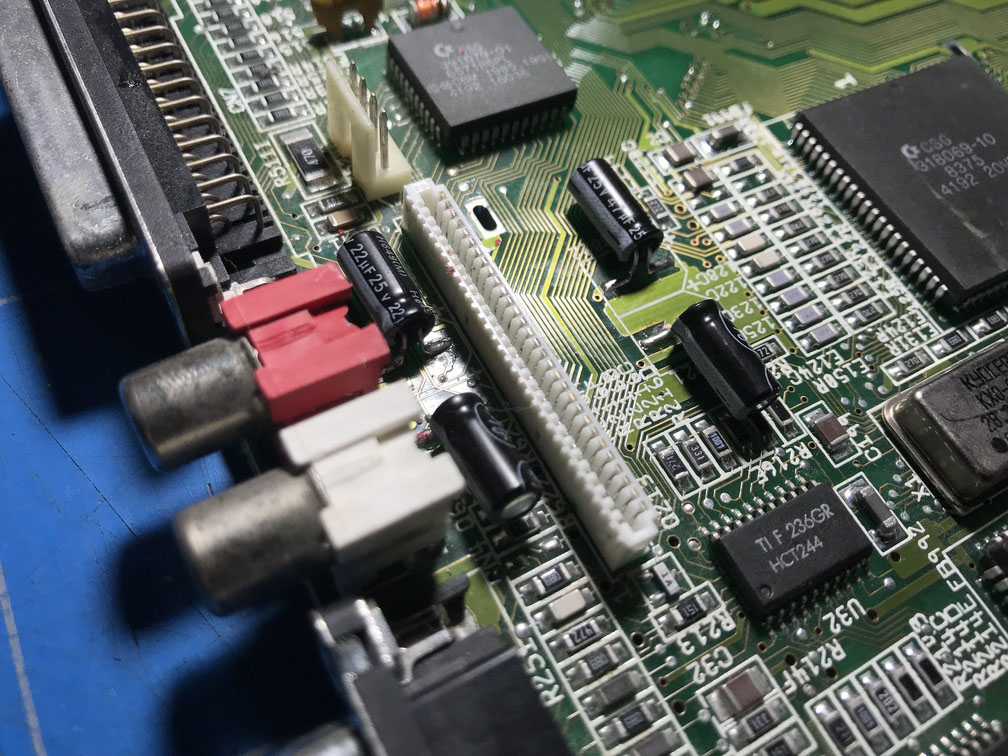

και αφού καθαρίστηκε το οξύ, μπήκαν οι καταπληκτικοί ηλεκτρολυτικοί που τόσο αγαπήσαμε...

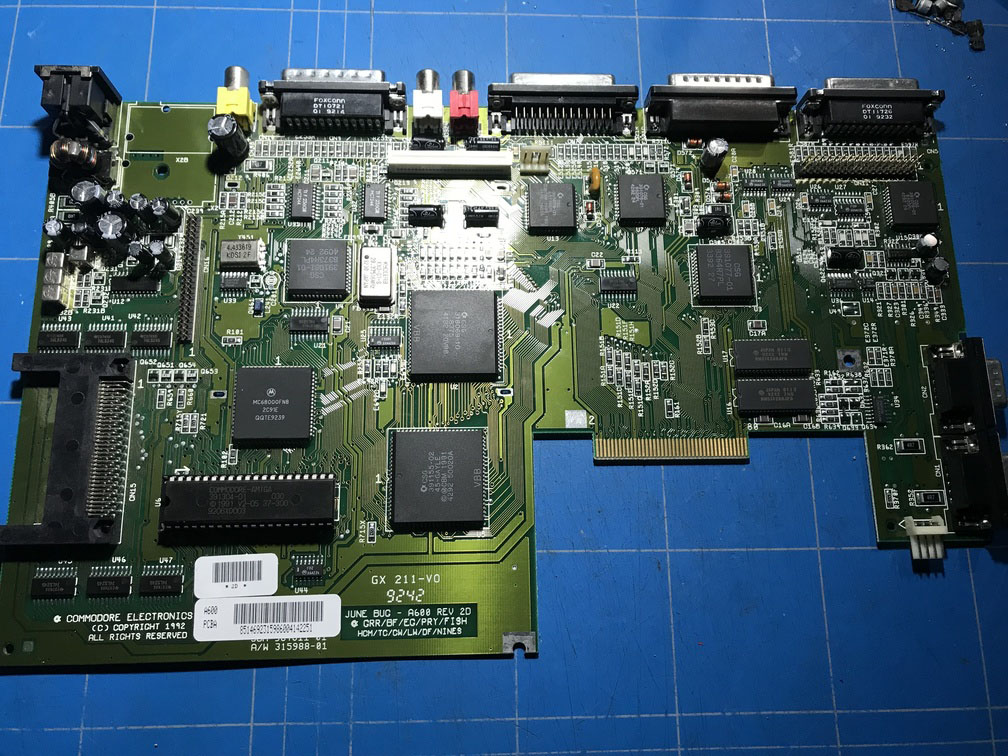

Έτοιμη για τεστάρισμα η Amiga μας... (να βάλουμε και το TV-Tuner),

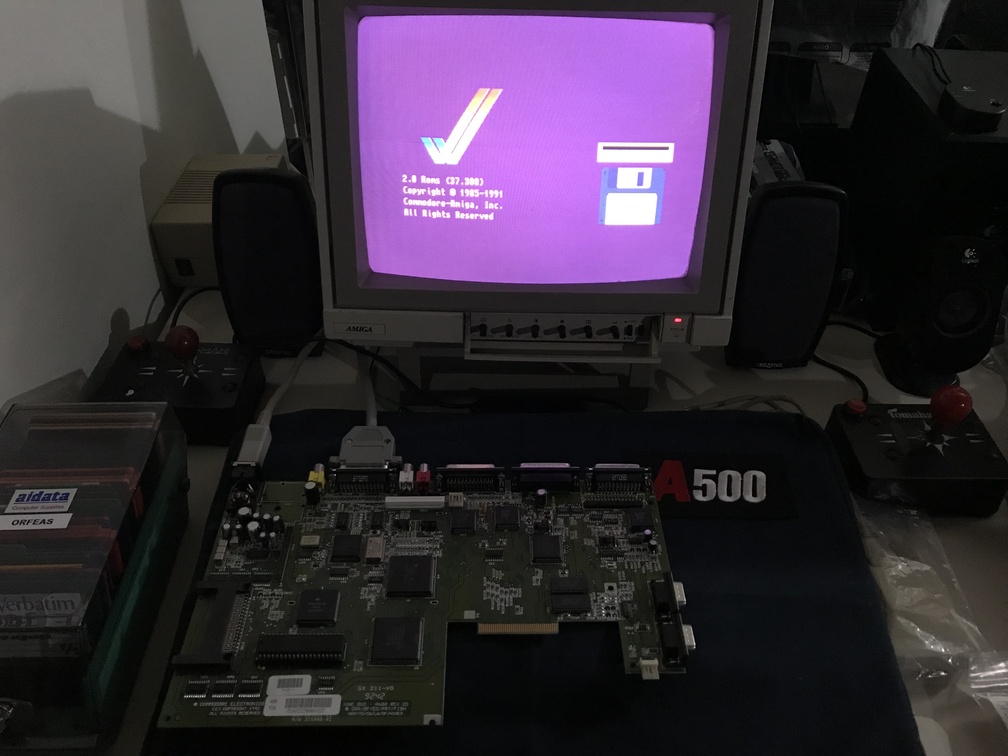

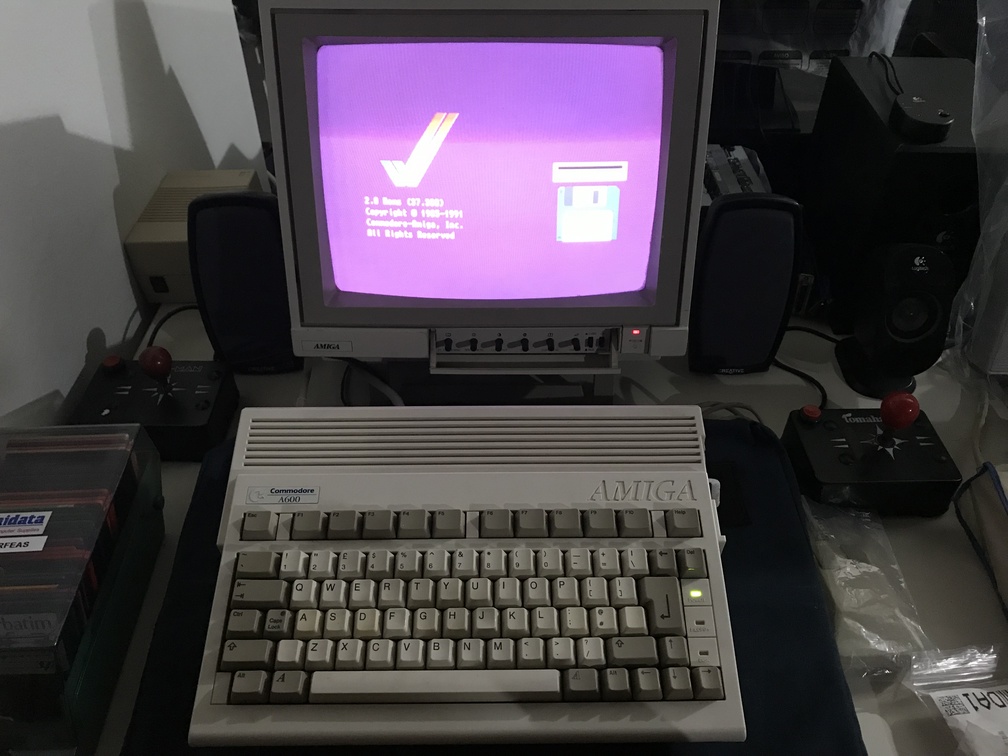

... it's ALIVE !!! Alive after Death (A Live after Death - Iron Maiden)...

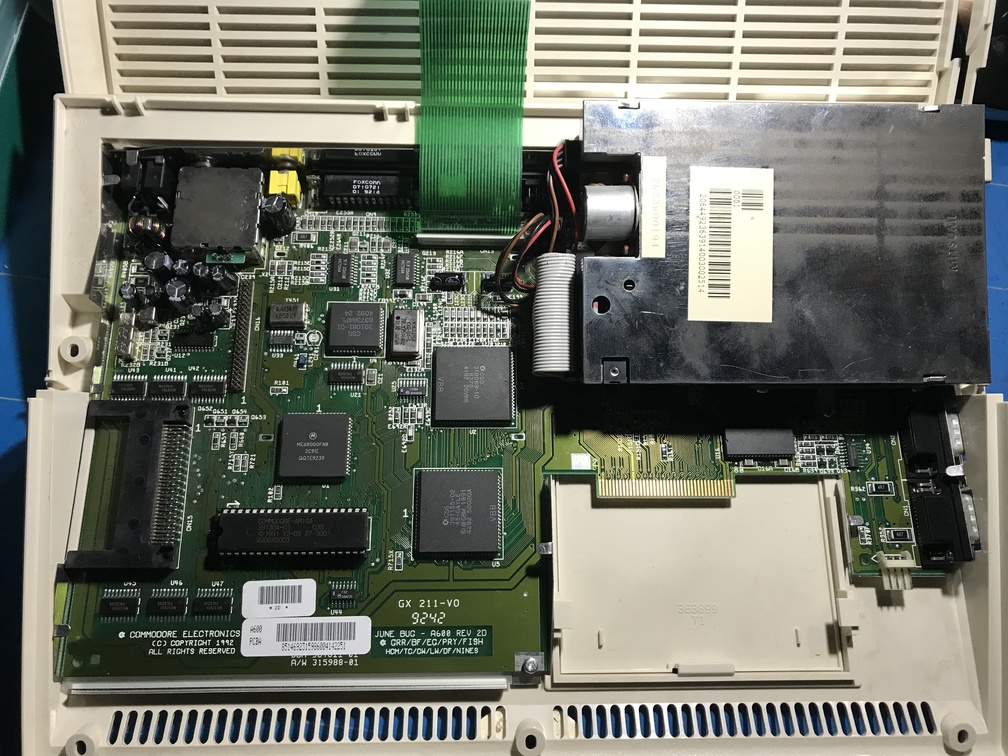

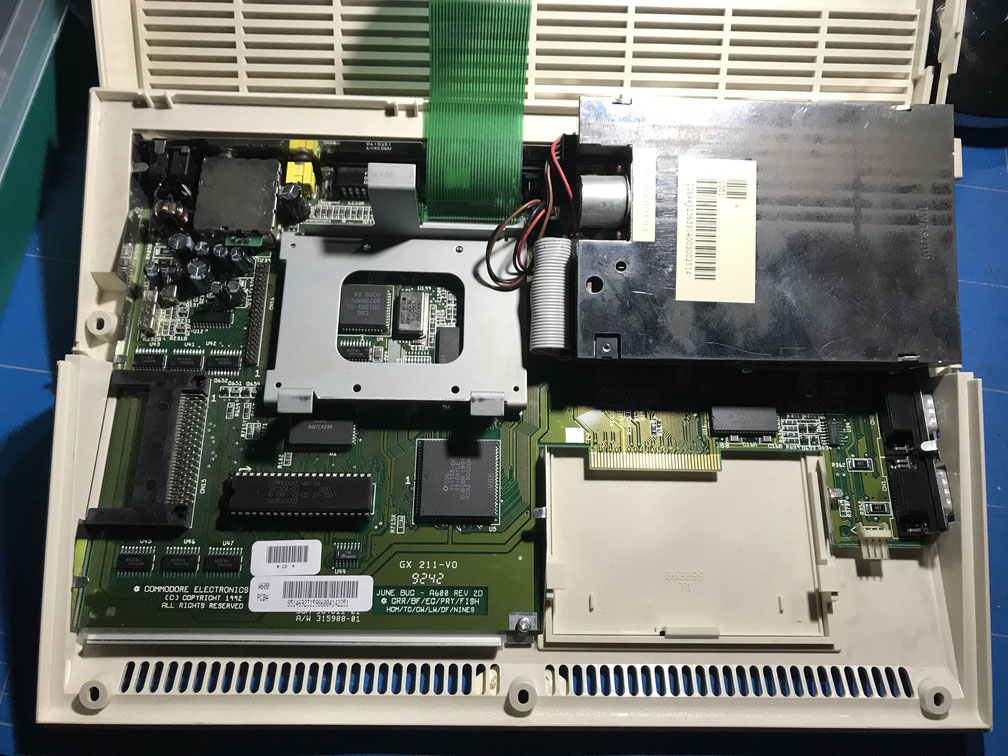

Καιρός για να την μοντάρουμε και να ξαναγίνει Amiga, όπως βλέπετε βάζοντας τους ηλεκτρολυτικούς στο πλάι δεν έχουμε πρόβλημα χωρητικότητας. Δεν ενοχλούμε την βάση του δίσκου ή το καπάκι,

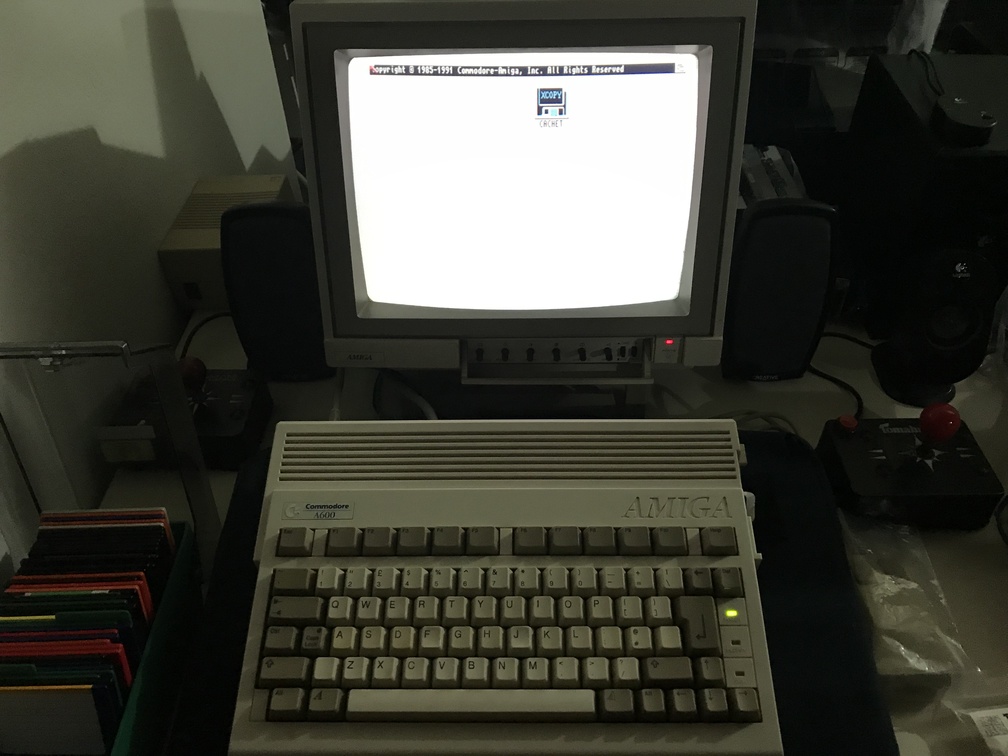

Τελική δοκιμή (αφού έγινε και καθαρισμός της κεφαλής του floppy)...





Ευχαριστώ που διαβάσατε και είδατε τις εικόνες απο την επισκευή της Amiga 600.

Θα ήθελα να πω ότι οποιαδήποτε απορία ή βοήθεια χρειαστείτε μην διστάσετε να γράψετε στο forum.

Θα προσπαθήσουμε να βοηθήσουμε όλους.

Να είστε καλά και υγεία σε όλους σας.

RetroComputers.GR / Orfeas
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, geo1977, chdlee, Stabill, spyros.s

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
21/04/2019 10:37 - 21/04/2019 10:38 #44591 από nkary
Απαντήθηκε από nkary στο θέμα Η Ανάσταση του Λαζάρου (Amiga 600)
Ωραία δουλειά
Ευτυχώς το προλάβατε το μηχάνημα, δεν φαίνεται να έφαγε πλακέτα ή τρακ.
Τελικά πόσο χάλια πυκνωτές βάζανε στην Α600? Καλύτερα που τους άλλαξες με ηλεκτρολυτικούς.
Αν θυμάμαι οι πυκνωτές του ήχου από τη μάνα τους είχαν πολικότητα ενώ στα διαγράμματα φαίνονται να είναι χωρίς?

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
21/04/2019 19:21 #44595 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Η Ανάσταση του Λαζάρου (Amiga 600)
Πολύ καλή δουλειά Ορφέα, respect! :thanx:

Ευχαριστούμε για την ωραία και αναλυτική παρουσίαση!
