PC Floppy to AMIGA - [CITIZEN Z1DE-62B]

Καλημέρα,
Επειδή χρόνο με τον χρόνο τα floppies (ειδικά της Amiga) παρουσιάζουν προβλήματα (@NKary - Epson) εκτός της λύσης να βρεθεί μεταχειρισμένο, υπάρχουν και τα Refurbished.
Φυσικά παρέχουμε και την επιλογή εάν πιάνουν τα χέρια σας να μετατρέψετε ένα floppy που είναι για PC σε Amiga.
Δυστυχώς όμως το κουμπάκι των PC floppies είναι σε διαφορετική θέση από αυτό της Amiga. Εκεί έχουμε θεματάκι αλλά όχι κάτι τρομερό.

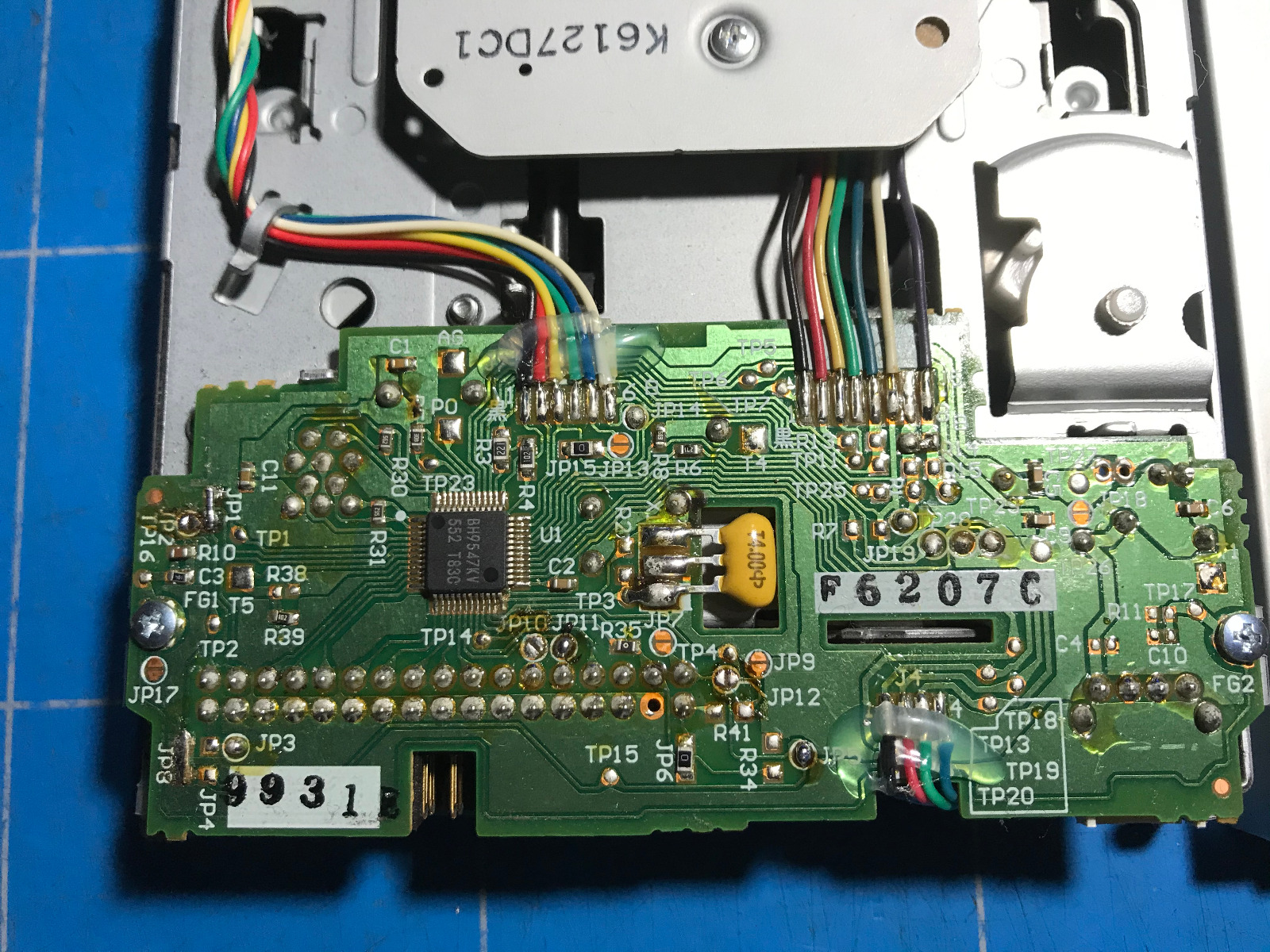

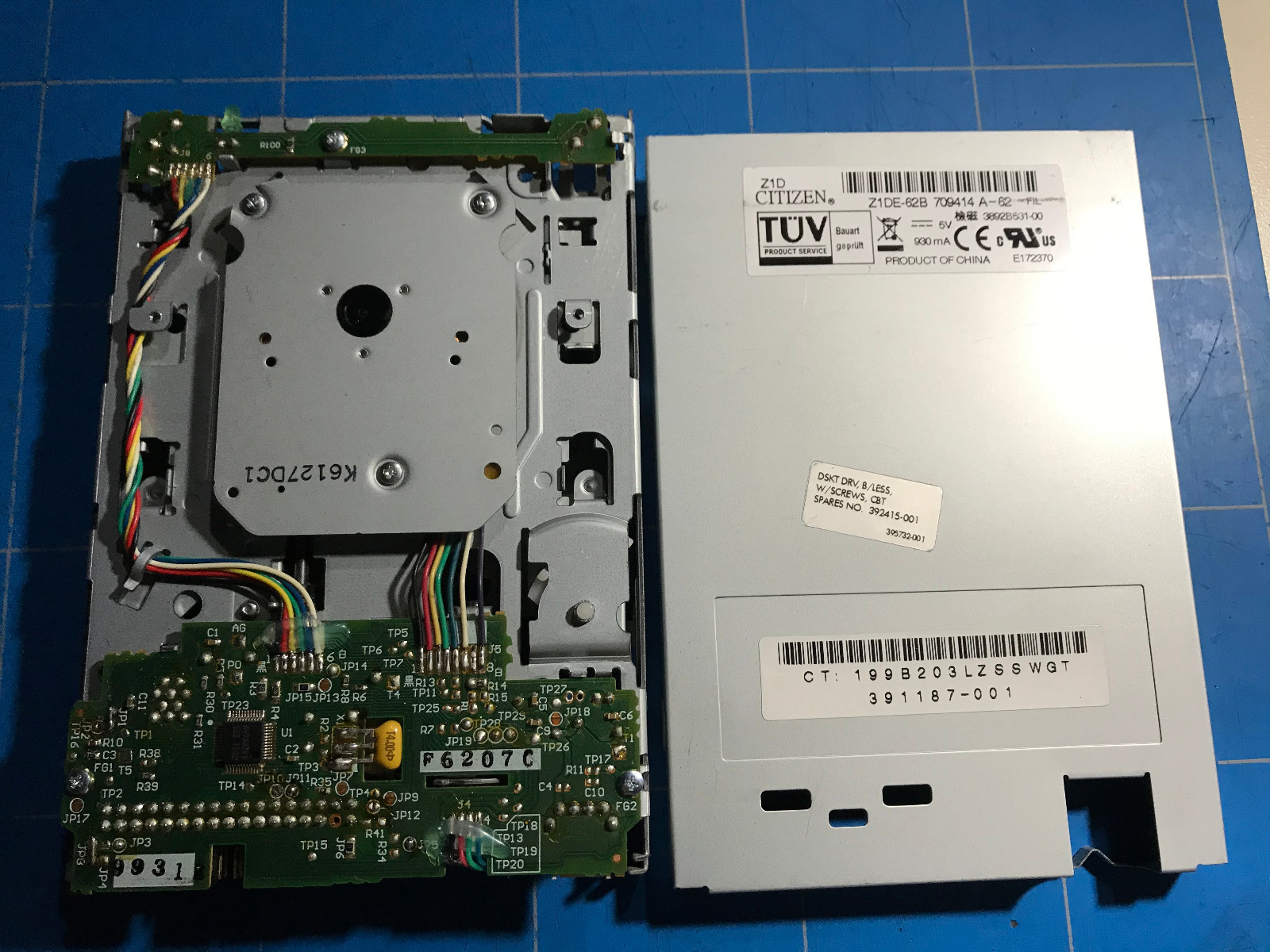

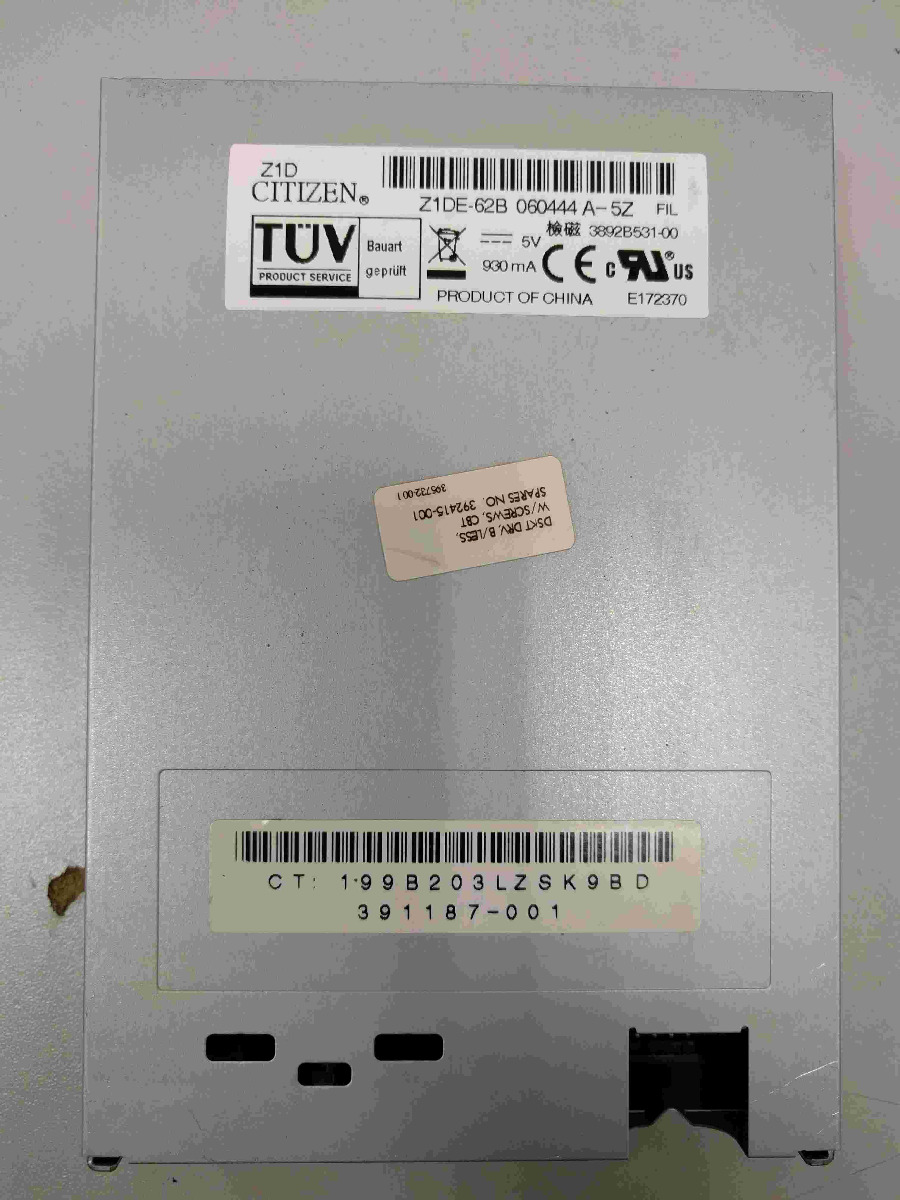

Ας δούμε λοιπόν σήμερα το CITIZEN Z1DE-62B

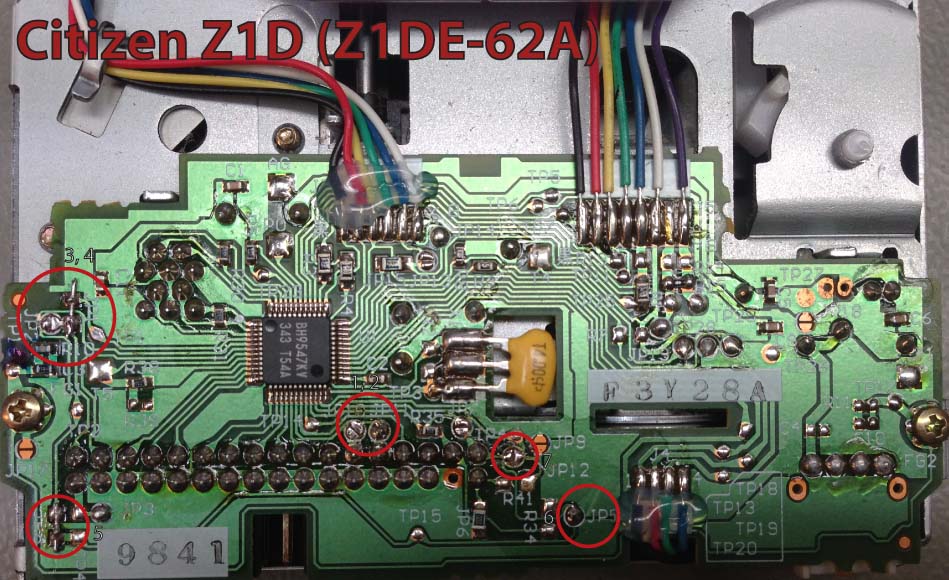

Σε σχέδιο που βρήκα στο internet βλέπουμε τις μετατροπές:



και ιδού...

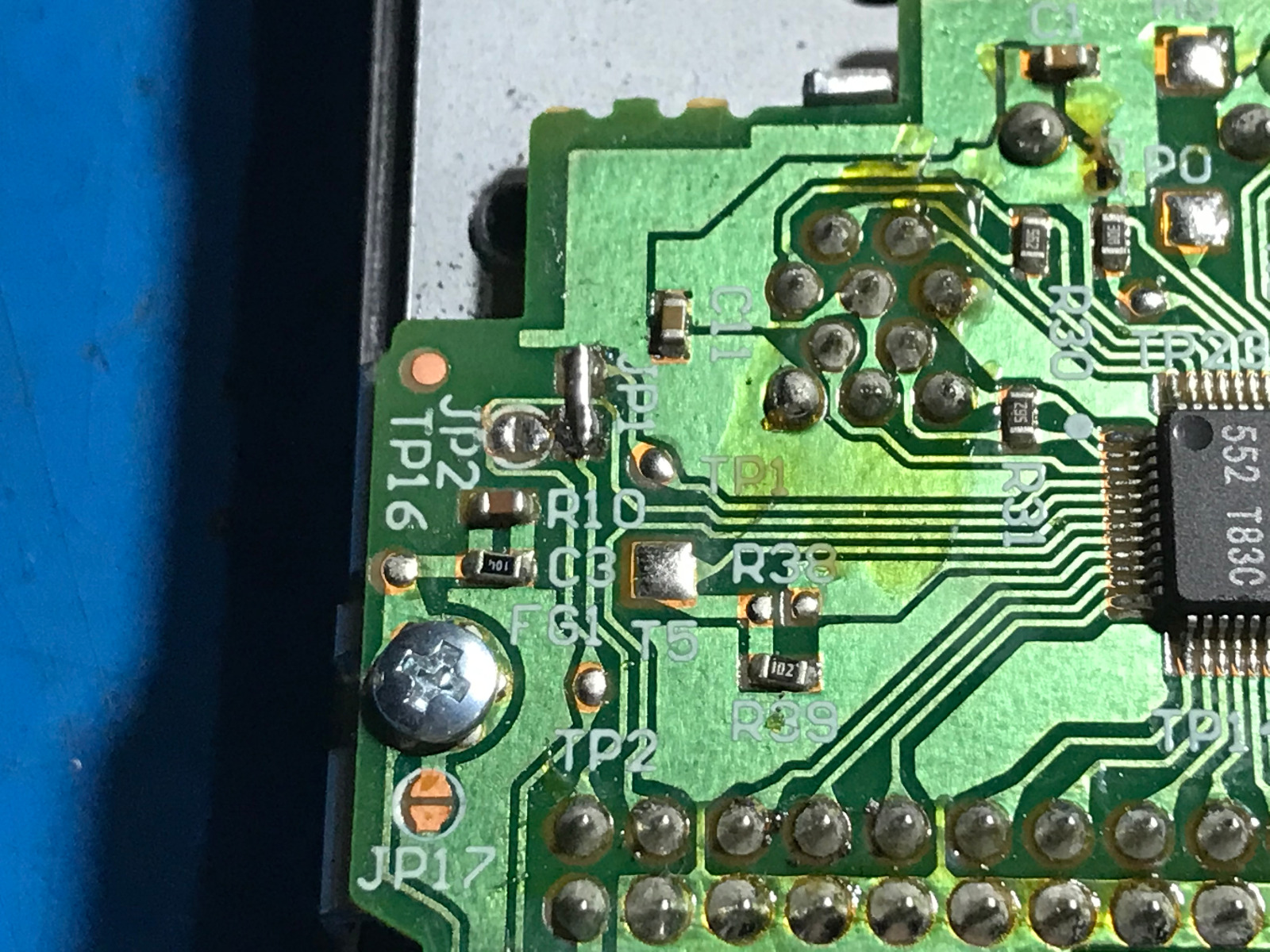

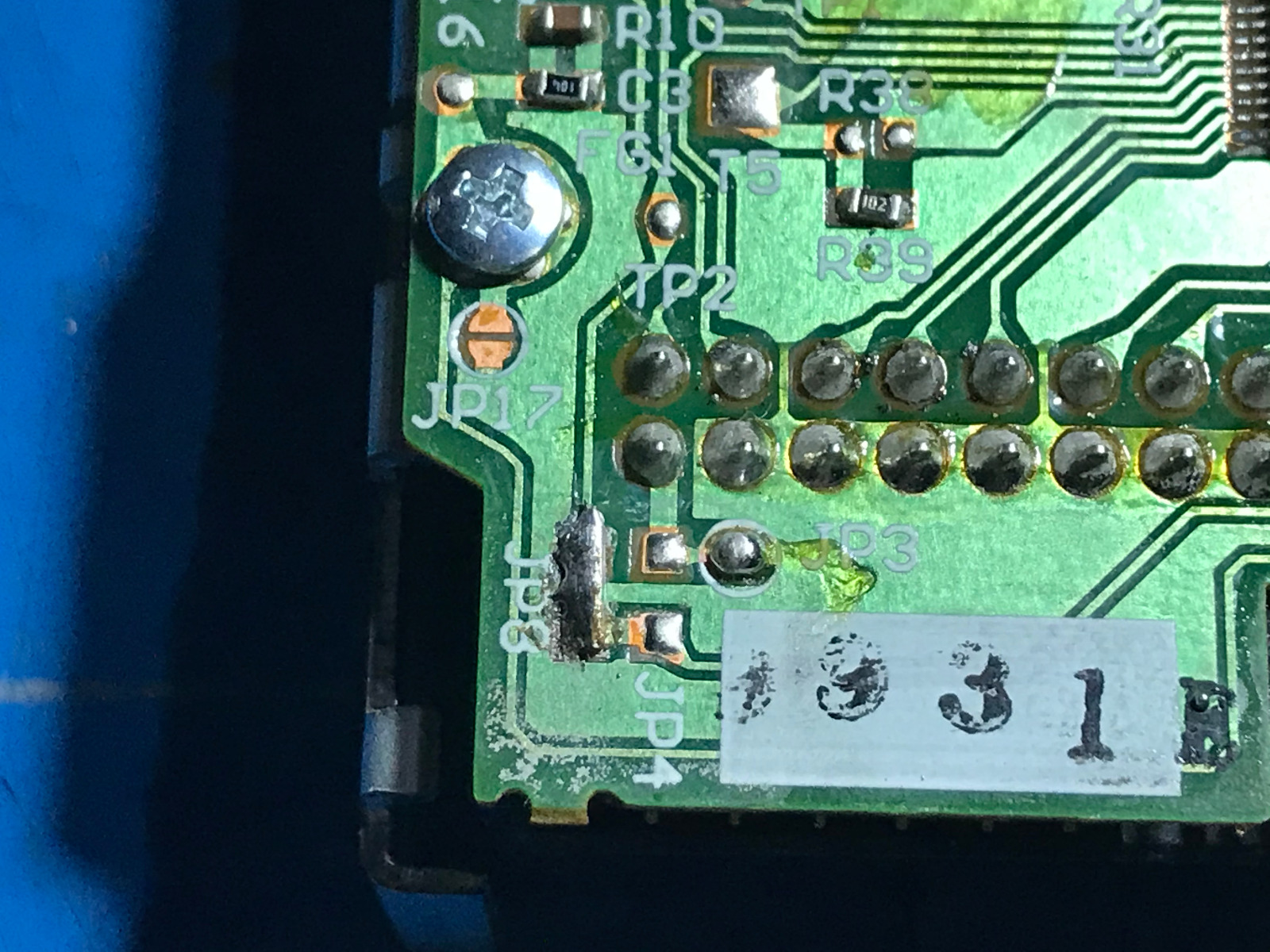

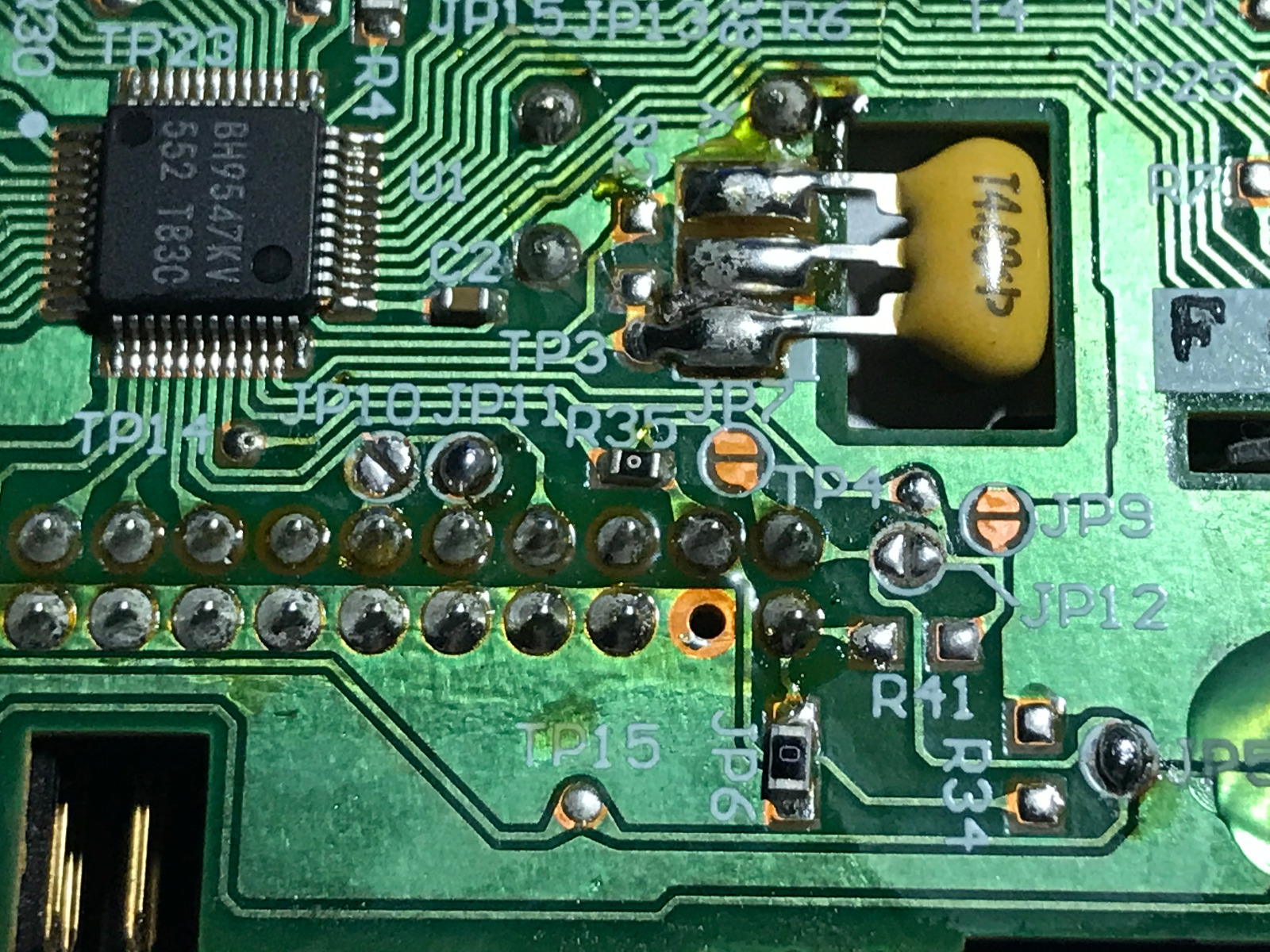

φυσικά σε μεγαλύτερο Zoom για να δούμε καλύτερα ...







Ας δούμε λοιπόν τα βήματα:

- Unsolder JP2 (Ξεκόλλημα επαφής JP2)
- Solder bridge JP1 (Γεφύρωμα επαφής JP1)
- Solder bridge JP8 (Γεφύρωμα επαφής JP8)
- Unsolder JP10 (Ξεκόλλημα επαφής JP10)
- Solder JP11 (Κόλλημα επαφής JP11)
- Unsolder JP12 (Ξεκόλλημα επαφής JP12)
- Solder JP5 (Κόλλημα επαφής JP5)

Κόβουμε λίγο το πάνω μέρος απο το τσίγκινο καπάκι για να μπαίνει σωστά η δισκέτα.



Σε σχέση με άλλα floppies το CITIZEN είναι το πιό εύκολο σε μετατροπή.

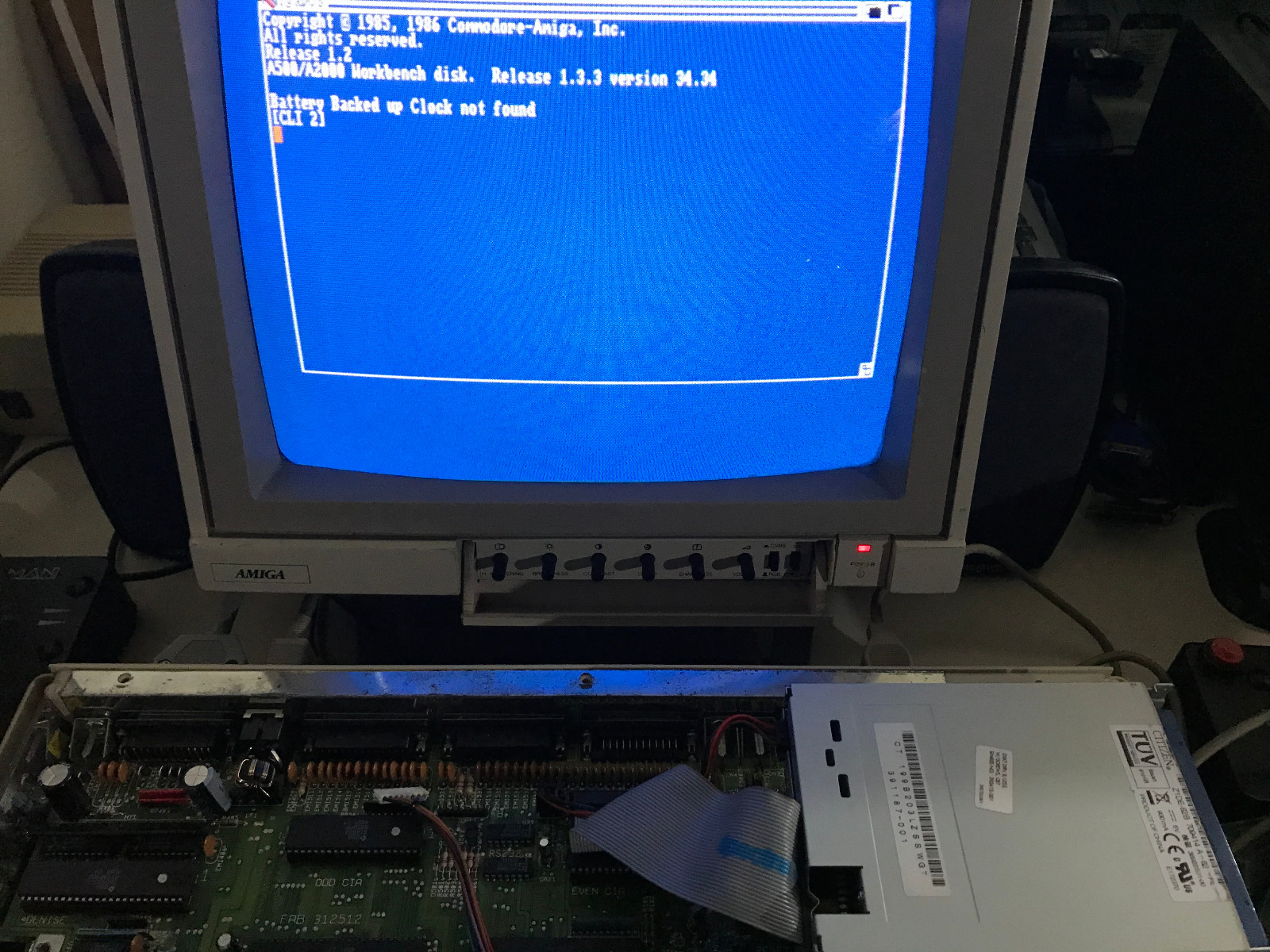

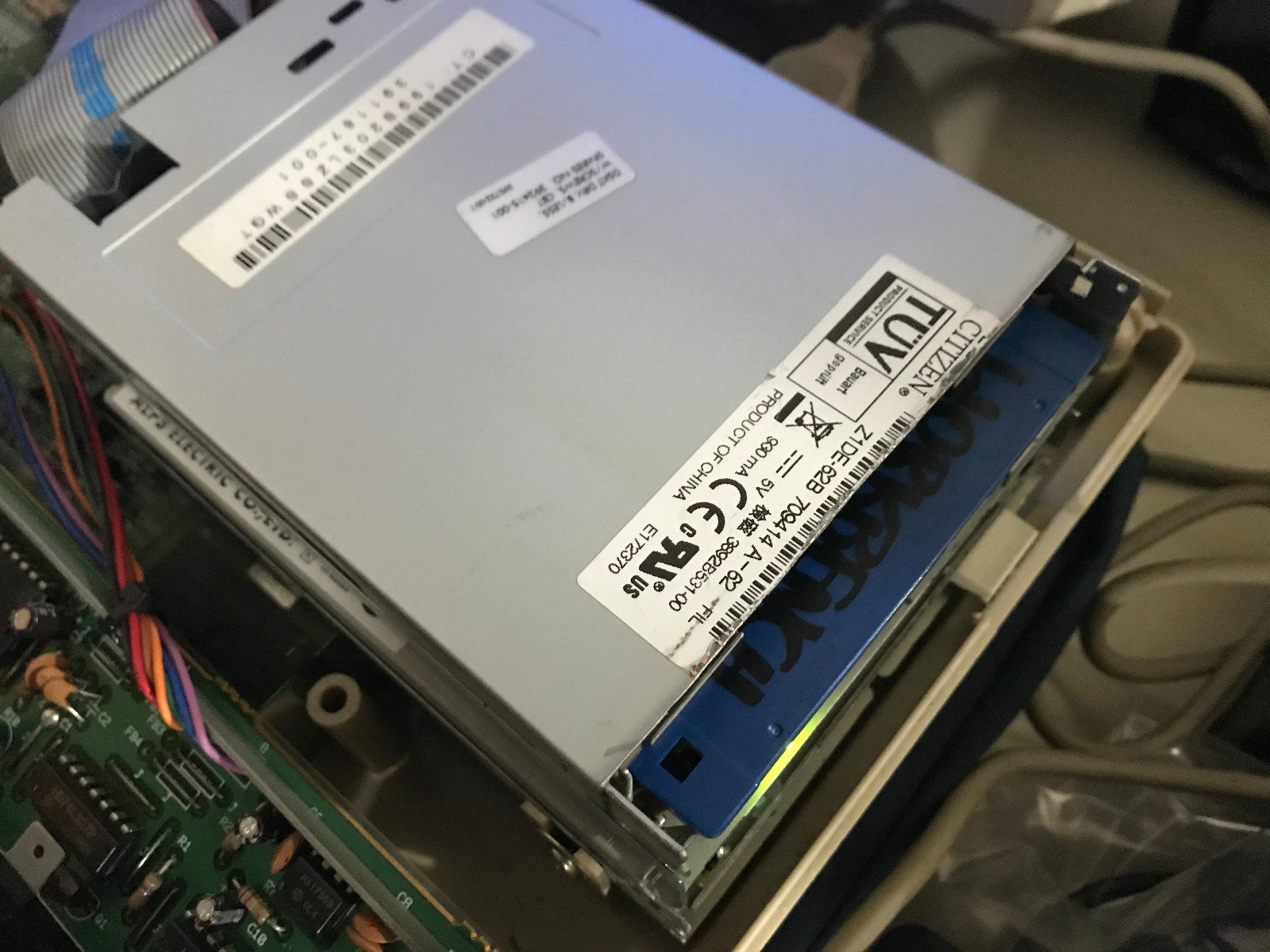

Ας δούμε το αποτέλεσμα...



Σε αυτό το θέμα καλύψαμε την μετατροπή. Υπάρχει όπως προανέφερα το θέμα με το κουμπάκι που θα το αναφέρουμε σε άλλο θέμα.

Καλή συνέχεια.

@NKary
Νίκο,
Έχω κάνει πολλά, ενδεικτικά σου γράφω μερικά...
Εύκολα είναι: CITIZEN, SAMSUNG, ALPS, EPSON.
Δύσκολα είναι: NEC, MITSUMI, PANASONIC, SONY.

Δυστυχώς μιλάμε για 1.44ΜΒ. Είναι πολύ δύσκολο, σχεδόν αδύνατο να βρείς 720ΚΒ PC Floppy.. Απλά βάζεις ταινία στις 1.44 δισκέτες ή γεφυρώνεις τον σένσορα που αναγνωρίζει τις 1.44/720 δισκέτες.

Το αγαπημένο μου. Schneider EuroPC (παρόλο που με έχει στεναχωρήσει η μπαταρία).
Μπορείς να γεφυρώσεις τη αναγνώριση του 1.44 που είναι στα δεξιά του Floppy οπότε θα βλέπει πάντοτε σαν 720.

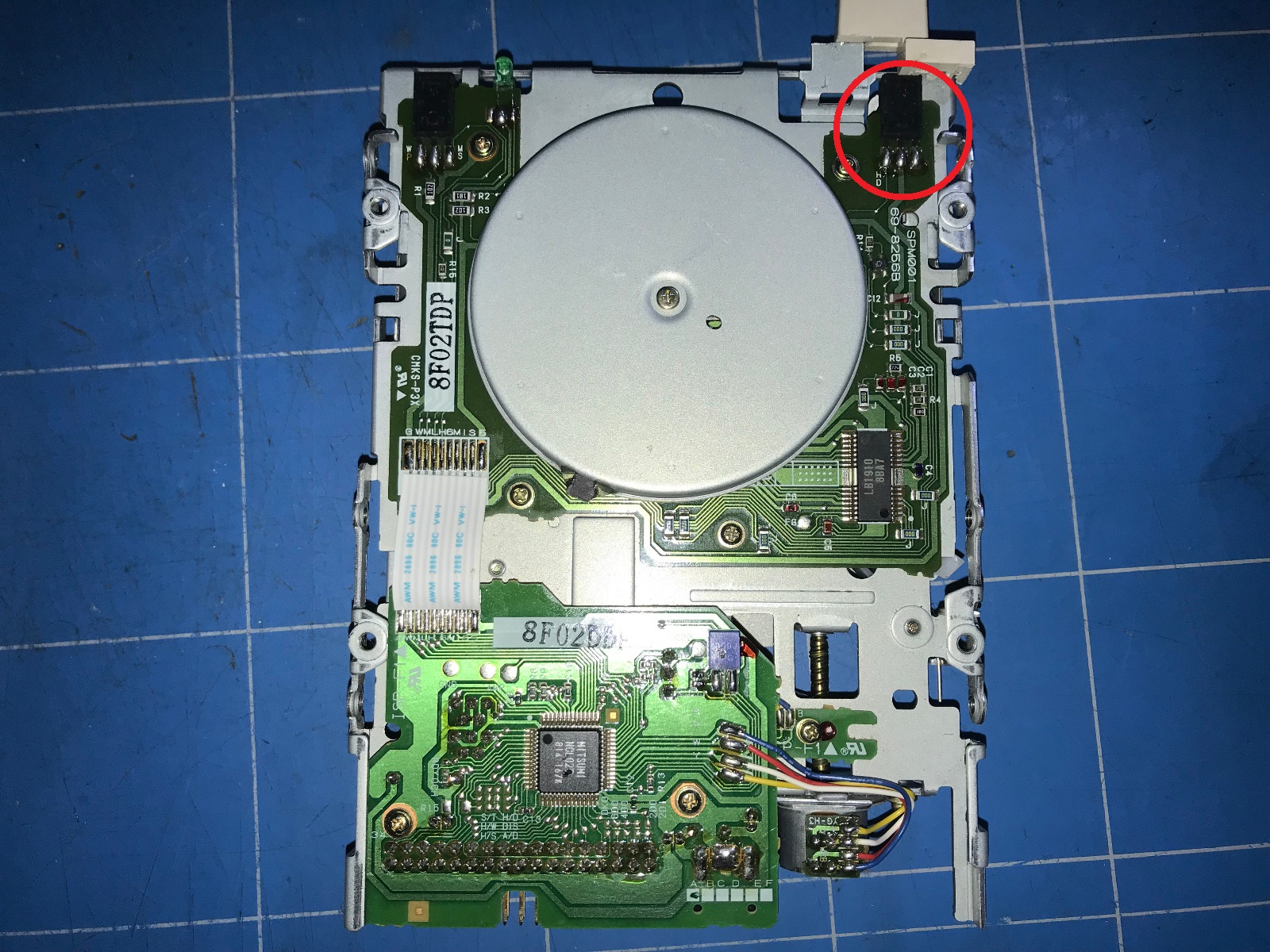

Στην παρακάτω φωτό πάνω δεξιά βλέπεις με μαύτο τον σένσορα.
Βραχυκυκλώνεις τις δύο επαφές και είναι πάντα 720.
