05/10/2019 22:28 #45430 από orfeas
PC Floppy to AMIGA - [MITSUMI D359M3] δημιουργήθηκε από orfeas
Καλησπέρα,
Σήμερα θα δούμε το MITSUMI D359M3 σαν μετατροπή για AMIGA.

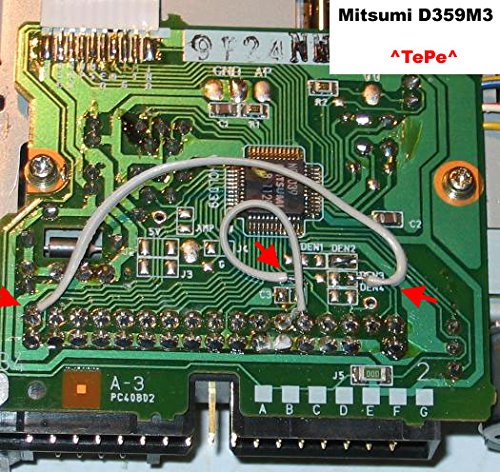

Εδώ είναι το σχέδιο που βρήκα στο internet αλλά δεν είναι αναλυτικό.

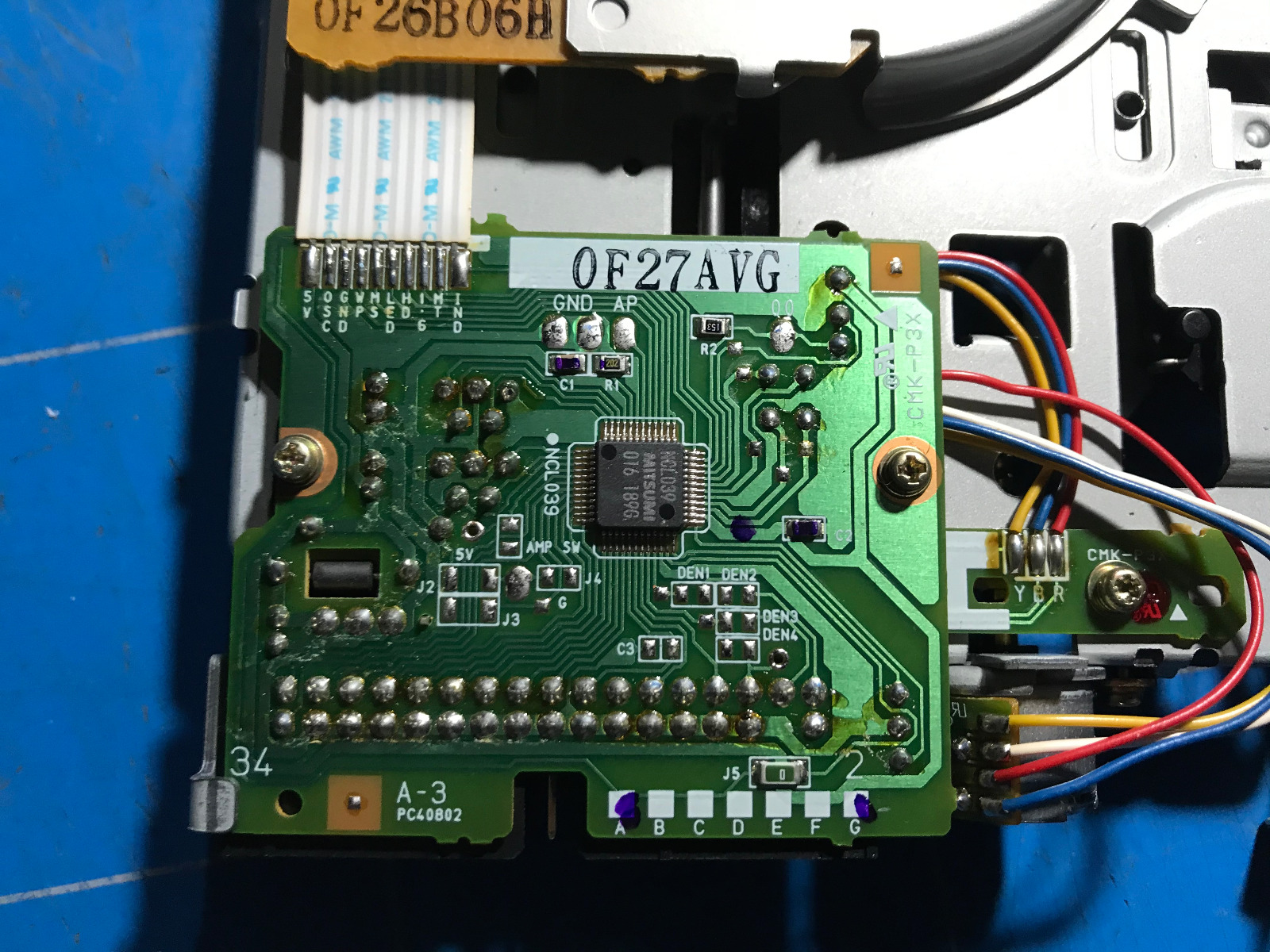

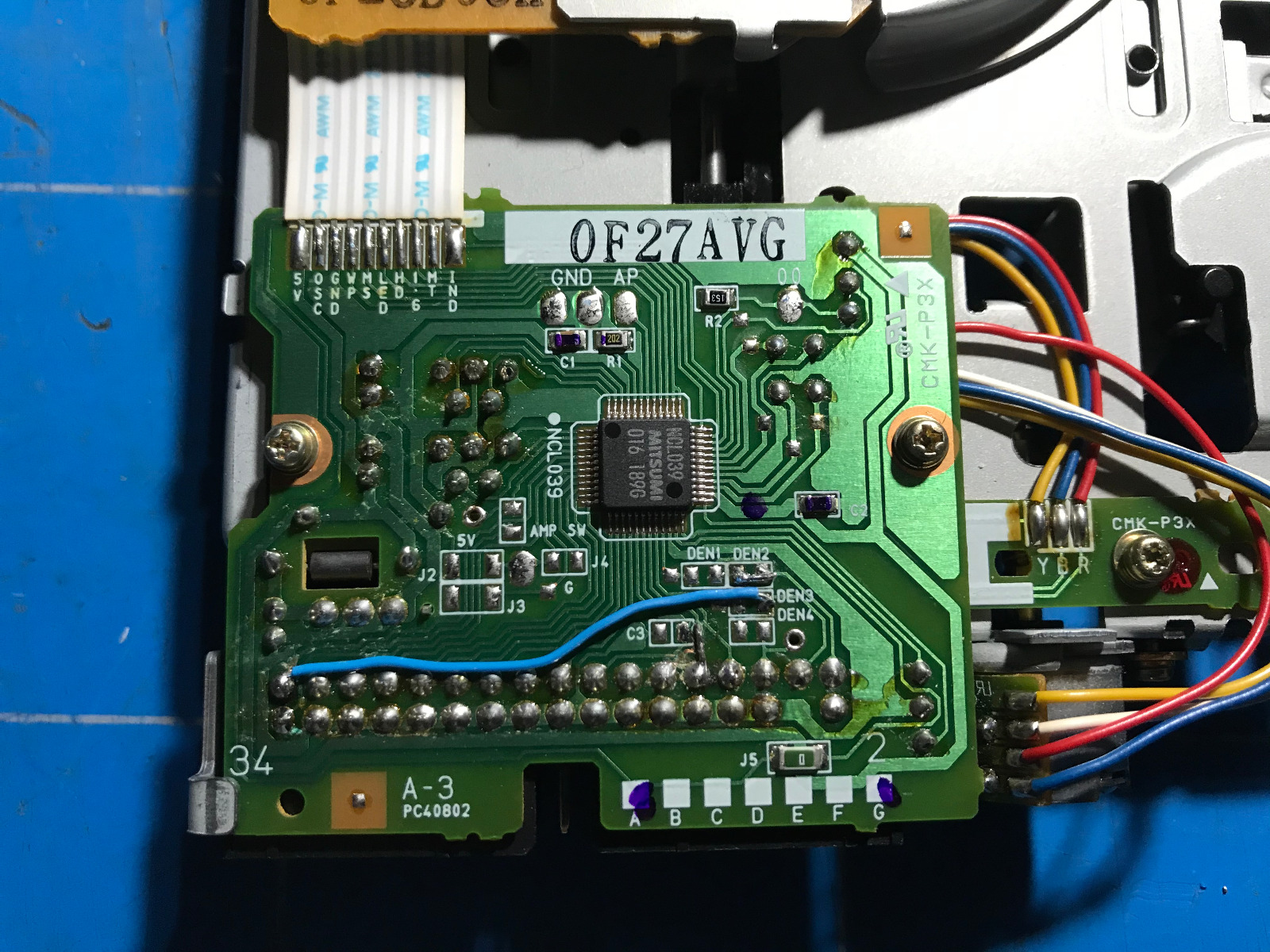

Εδώ είναι οι μετατροπές που έκανα...


Ας δούμε αναλυτικά το τι πρέπει να γίνει:
- Cut trace 34 (Κόψιμο της διαδρομής στον ακροδέκτη 34)
- Wire pin 34 to right pin DEN3 (Γεφύρωμα του ακροδέκτη 34 στη δεξιά επαφή DEN3)
- Cut trace 12 (Κόψιμο της διαδρομής στον ακροδέκτη 12)
- Solder bridge pin 10 to the cut trace 12 - not the pin (Γεφύρωμα ακροδέκτη 10 στην κομμένη διαδρομή του 12 - όχι στον ακροδέκτη 12)
- Solder bridge DEN2 (Γεφύρωμα επαφής DEN2)

Είναι μία εύκολη μετατροπή. Λίγο θορυβώδης το floppy αλλά πολύ αξιόπιστο.
Το δοκίμασα με πολλές δισκέτες και 720kb και με 1.44mb.

Καλή συνέχεια...

:)
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, nkary, kokkiklhs, RainStormRkr

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • JIANOS
  • Το Άβαταρ του/της JIANOS
  • Retro Gamer
  • Retro Gamer
Περισσότερα
06/10/2019 21:56 #45437 από JIANOS
Απαντήθηκε από JIANOS στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Μήπως επειδή μαζεύονται πολλά διαφορετικά drive να γίνει κάποια ομαδοποίηση??

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
07/10/2019 14:44 #45443 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Ευχαριστούμε Ορφέα για την παρουσίαση :)

JIANOS έγραψε: Μήπως επειδή μαζεύονται πολλά διαφορετικά drive να γίνει κάποια ομαδοποίηση??


Γιάννη, επειδή είναι διαφορετικά drive ας τα αφήσουμε καλύτερα ξεχωριστά για να μην μπερδευτούν όλα μαζί ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
07/10/2019 14:51 #45447 από nkary
Απαντήθηκε από nkary στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Θενκς και γι αυτό

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • JIANOS
  • Το Άβαταρ του/της JIANOS
  • Retro Gamer
  • Retro Gamer
Περισσότερα
07/10/2019 22:29 #45463 από JIANOS
Απαντήθηκε από JIANOS στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Orfea εννοώ κάπως έτσι

Forum Διάφορα Μαστορέματα - Μόντες - PC Floppy to AMIGA

και μετα καθε floppy ξεχωριστα

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • nkary
  • Το Άβαταρ του/της nkary
  • Retro Elite
  • Retro Elite
Περισσότερα
07/10/2019 23:21 - 08/10/2019 18:26 #45464 από nkary
Απαντήθηκε από nkary στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Η αλήθεια είναι ότι όντως γίνετε ένας χαμούλης πλέον στη κατηγορία, αλλά φυσικά παίζει και η αναζήτηση πάντα ;)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight
  • Retro Maniac
  • Retro Maniac
Περισσότερα
08/10/2019 17:54 #45466 από Dark_Knight
Απαντήθηκε από Dark_Knight στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]

JIANOS έγραψε: Orfea εννοώ κάπως έτσι

Forum Διάφορα Μαστορέματα - Μόντες - PC Floppy to AMIGA

και μετα καθε floppy ξεχωριστα


Για μενα δεν ειναι ασχημη ιδεα, απο κει και περα οτι προτιμησουν και οι υπολοιποι

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • orfeas
  • Το Άβαταρ του/της orfeas Συντάκτης θέματος
  • Retro Gamer
  • Retro Gamer
Περισσότερα
08/10/2019 18:02 #45467 από orfeas
Απαντήθηκε από orfeas στο θέμα PC Floppy to AMIGA - [MITSUMI D359M3]
Η αλήθεια είναι ότι έχω και άλλα ακόμα να ετοιμάσω.
Βέβαια σιγά-σιγά γιατί έχω και άλλες επισκευές να κάνω.

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
