PC Floppy to AMIGA - [EPSON SMD300]
05/10/2019 22:46 #45431
από orfeas
PC Floppy to AMIGA - [EPSON SMD300] δημιουργήθηκε από orfeas
Καλησπέρα,
Ακόμα ένα PC Floppy έπεσε στα χέρια μου για μετατροπή σε AMIGA Floppy.
Το EPSON SMD300.

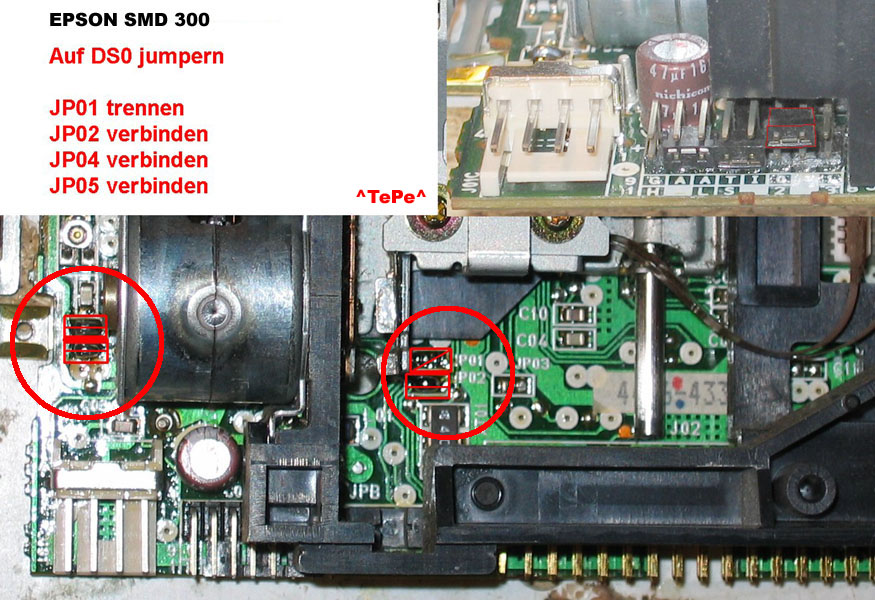

Βρήκα το αντίστοιχο σχέδιο στο internet (που αλλού φυσικά).

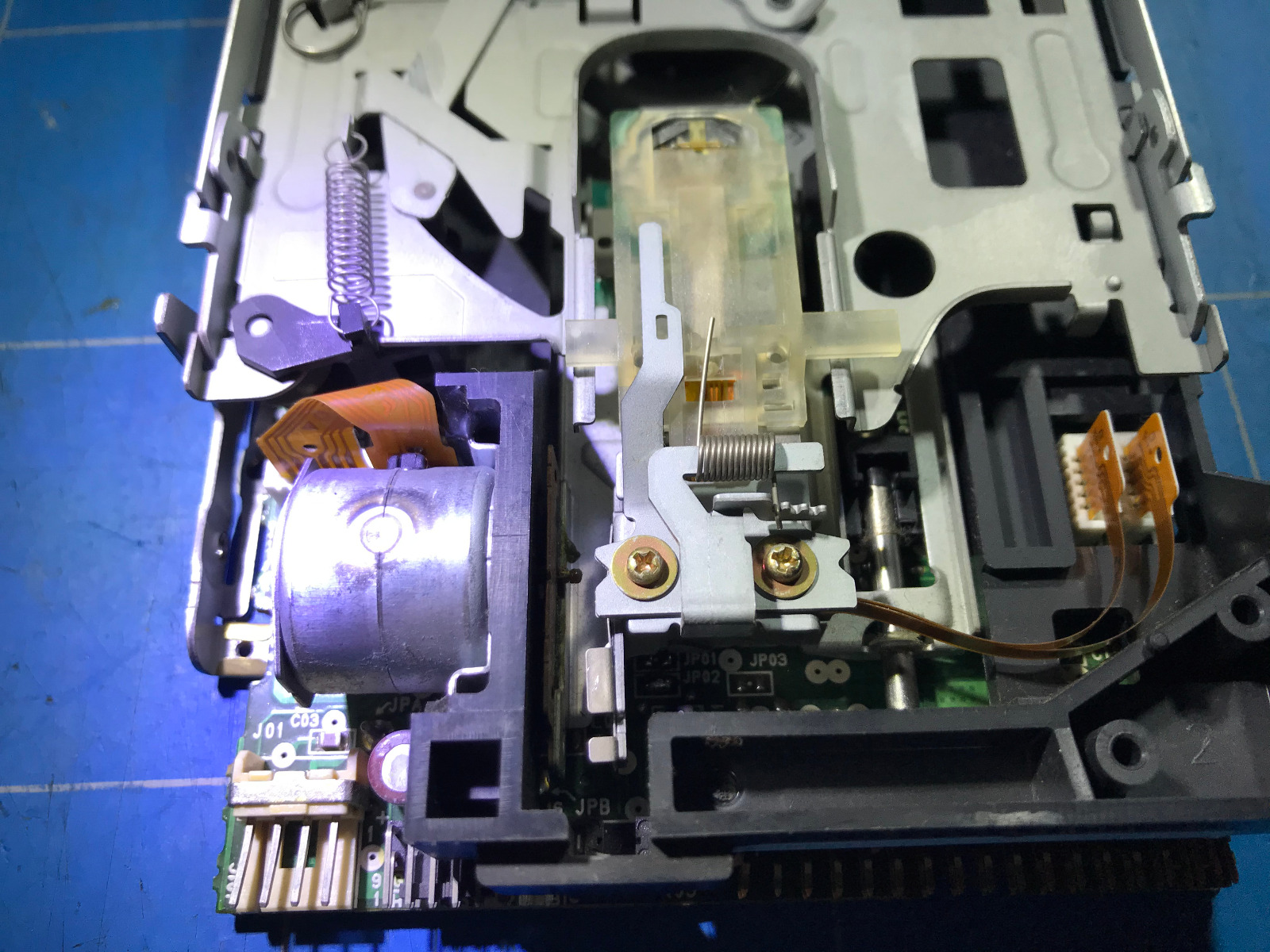

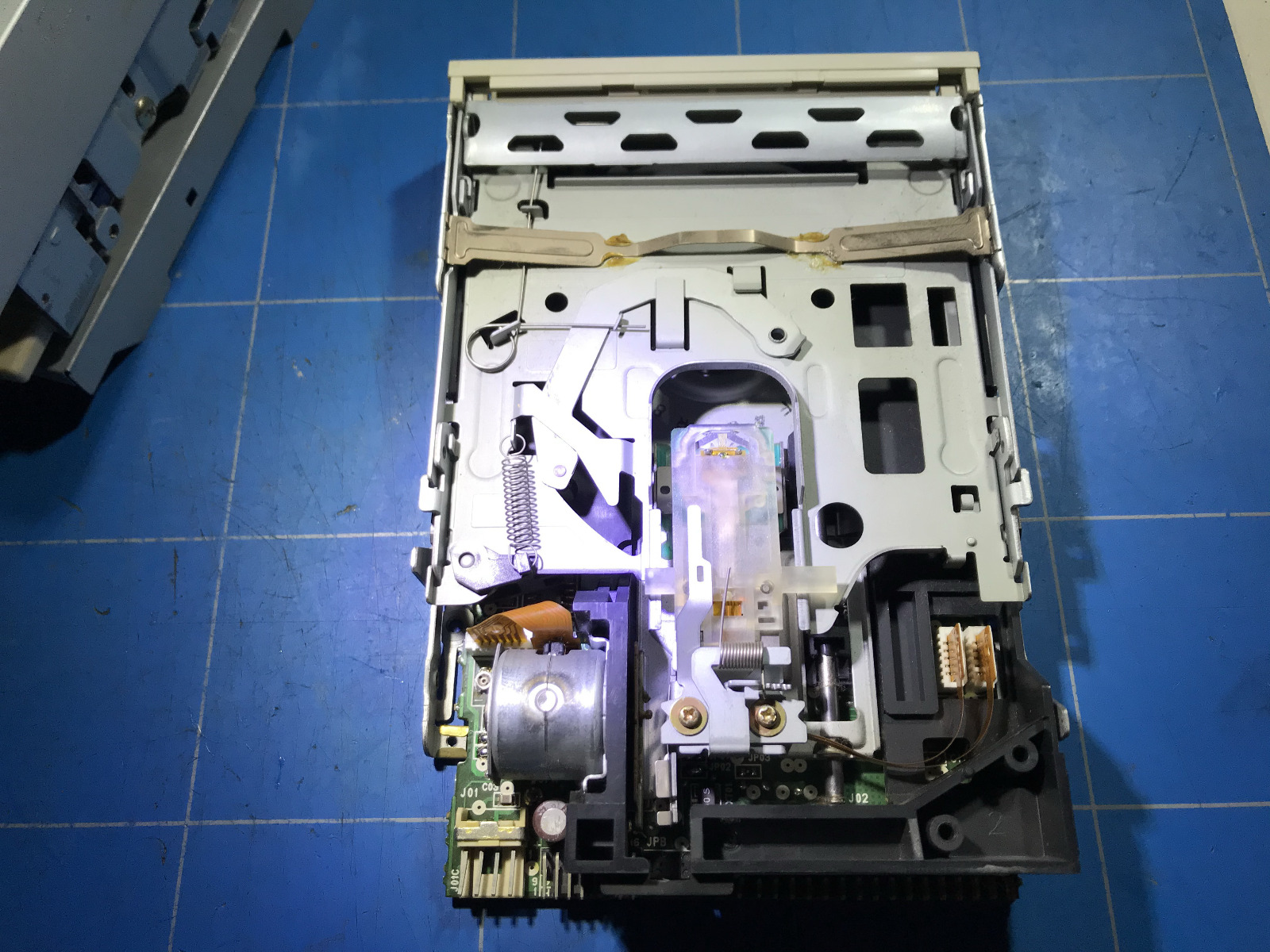

Ετοίμασα το floppy...
Εδώ είναι οι μετατροπές που έκανα...
Ας σούμε ναναλυτικά τα βήματα της μετατροπής:

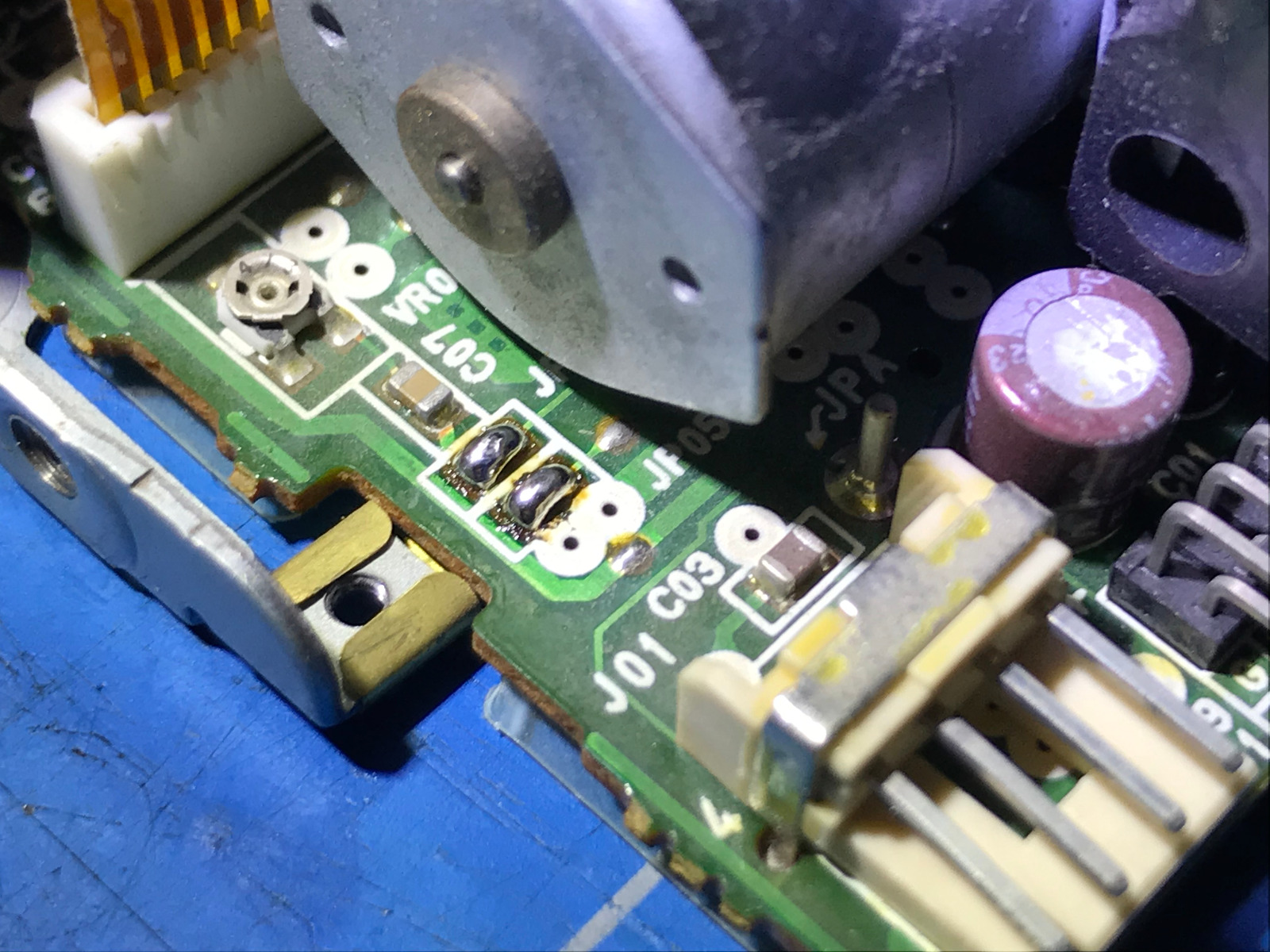

- Unsolder smd capacitor from JP1 (Ξεκόλλημα πυκνωτή επιφανείας από την επαφή JP1)

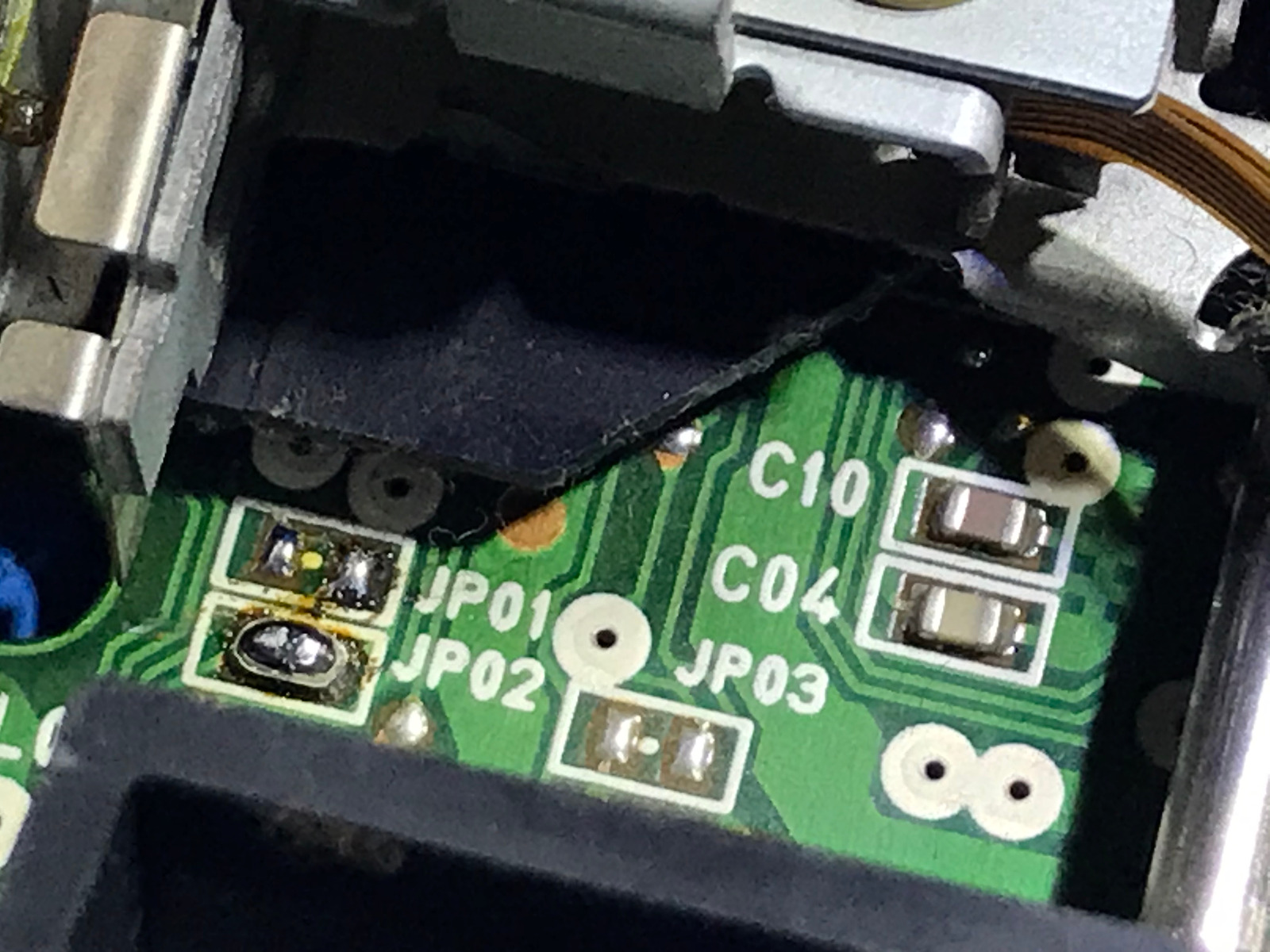

- Solder bridge JP2 (Γεφύρωμα επαφής JP2)
- Solder bridge JP4 (Γεφύρωμα επαφής JP4)
- Solder bridge JP5 (Γεφύρωμα επαφής JP5)
- Change the bridge connector from DS1 to DS0 (Αλλαγή επαφής γεφυρώματος απο την επιλογή DS1 στην DS0)
Πολύ καλό και αξιόπιστο floppy. Αθόρυβο και γρήγορο.
Το δοκίμασα με δισκέτες και 720kb και με 1.44mb.
Νομίζω το καλύτερο σε αντίστοιχο της AMIGA μέχρι στιγμής.
Καλή συνέχεια...
Ακόμα ένα PC Floppy έπεσε στα χέρια μου για μετατροπή σε AMIGA Floppy.
Το EPSON SMD300.
Βρήκα το αντίστοιχο σχέδιο στο internet (που αλλού φυσικά).
Ετοίμασα το floppy...
Εδώ είναι οι μετατροπές που έκανα...
Ας σούμε ναναλυτικά τα βήματα της μετατροπής:
- Unsolder smd capacitor from JP1 (Ξεκόλλημα πυκνωτή επιφανείας από την επαφή JP1)
- Solder bridge JP2 (Γεφύρωμα επαφής JP2)
- Solder bridge JP4 (Γεφύρωμα επαφής JP4)
- Solder bridge JP5 (Γεφύρωμα επαφής JP5)
- Change the bridge connector from DS1 to DS0 (Αλλαγή επαφής γεφυρώματος απο την επιλογή DS1 στην DS0)
Πολύ καλό και αξιόπιστο floppy. Αθόρυβο και γρήγορο.
Το δοκίμασα με δισκέτες και 720kb και με 1.44mb.
Νομίζω το καλύτερο σε αντίστοιχο της AMIGA μέχρι στιγμής.
Καλή συνέχεια...
Συνημμένα:
Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
07/10/2019 14:45 #45444
από Fotis_KFOR
My Collection / Projects / Various :
Computers , Consoles-Pongs , Various , Not-working , Handhelds-Tabletops , Intel p4004 (First CPU) , Old Hardware Parts , Magazines ,
Retro Computer Project , M.A.M.E. Cabinets , My Retro Computers & Consoles Room
UP THE IRONS!!! - My Iron Maiden Collection
My Wish List : www.retrocomputers.gr/collection/my-wish-list ;)
KEEP RETRO
Απαντήθηκε από Fotis_KFOR στο θέμα PC Floppy to AMIGA - [EPSON SMD300]
Ευχαριστούμε Ορφέα για την παρουσίαση
