ZX spectrum AVmod χωρίς κολλήσεις

Ένας πάρα πολύ απλός οδηγός για να πάρουμε όσο το δυνατόν καθαρότερη εικόνα από το spectrumάκι μας

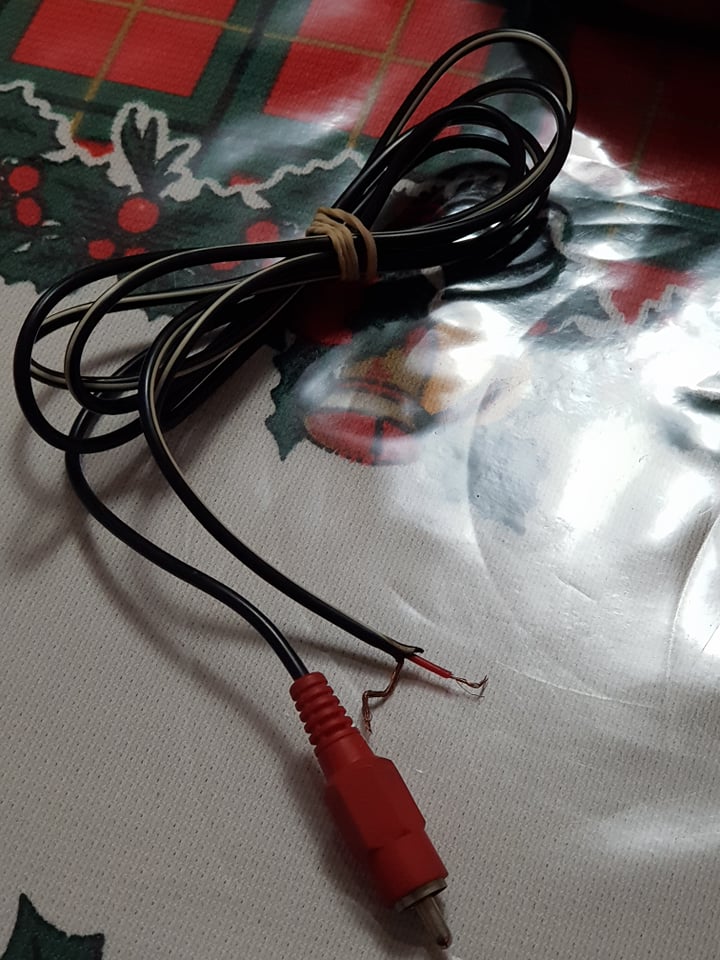

Θα χρειαστούμε ένα rca καλώδιο από τα άχρηστα στο συρτάρι μας το οποίο θα κόψουμε την μια
άκρη του και θα την απογυμνώσουμε όπως στην φωτογραφία

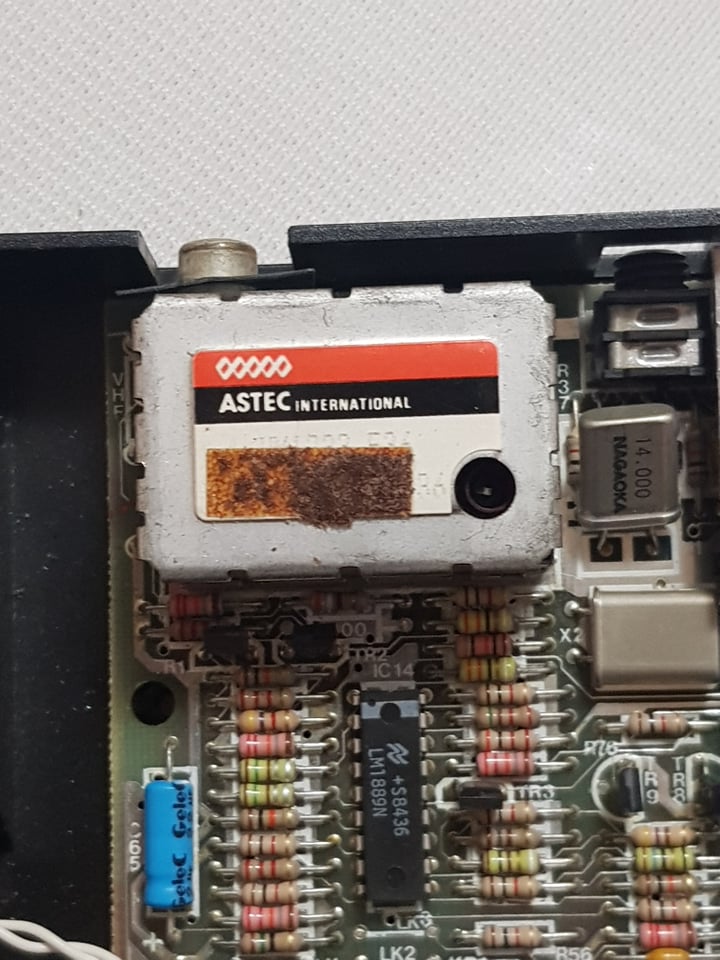

Ο χώρος που θα επέμβουμε είναι το Rf out του spectrum μας
Να σημειωθεί εδώ ότι με τη μόντα αυτή δεν χαλάμε το oritzinal rf του υπολογιστή μας

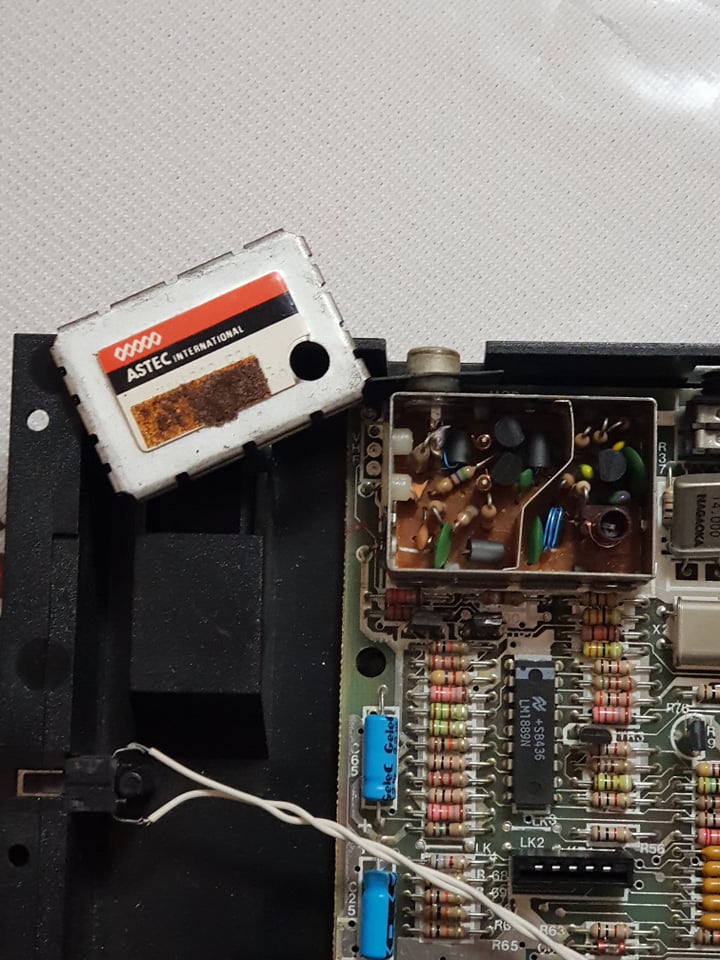

Ανοίγουμε προσεκτικά με ενα ίσιο κατσαβίδι το καπάκι του Rf μας

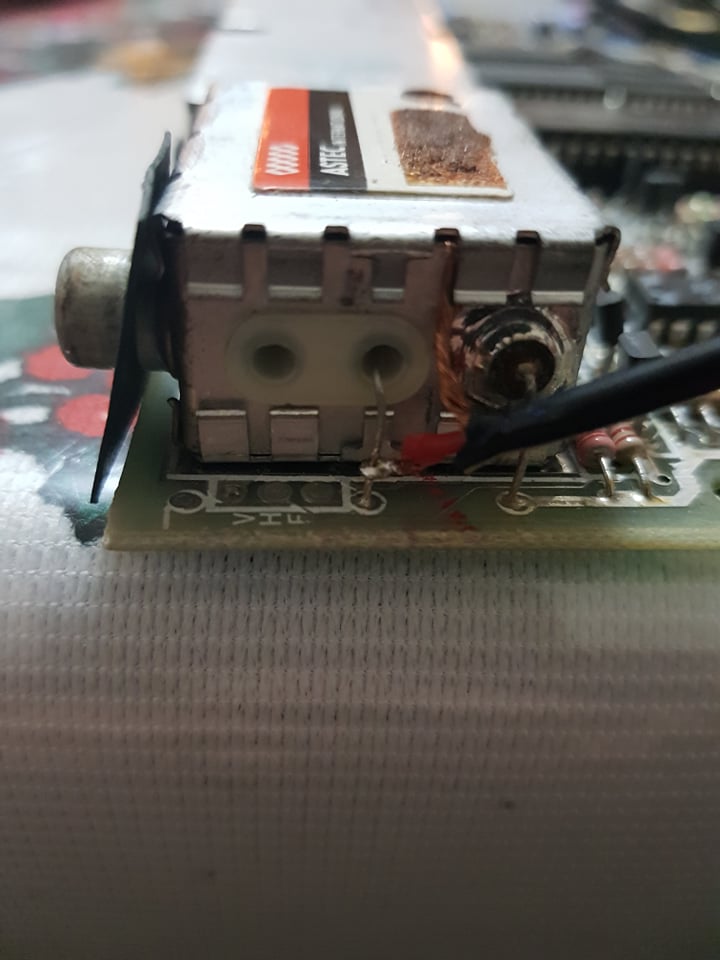

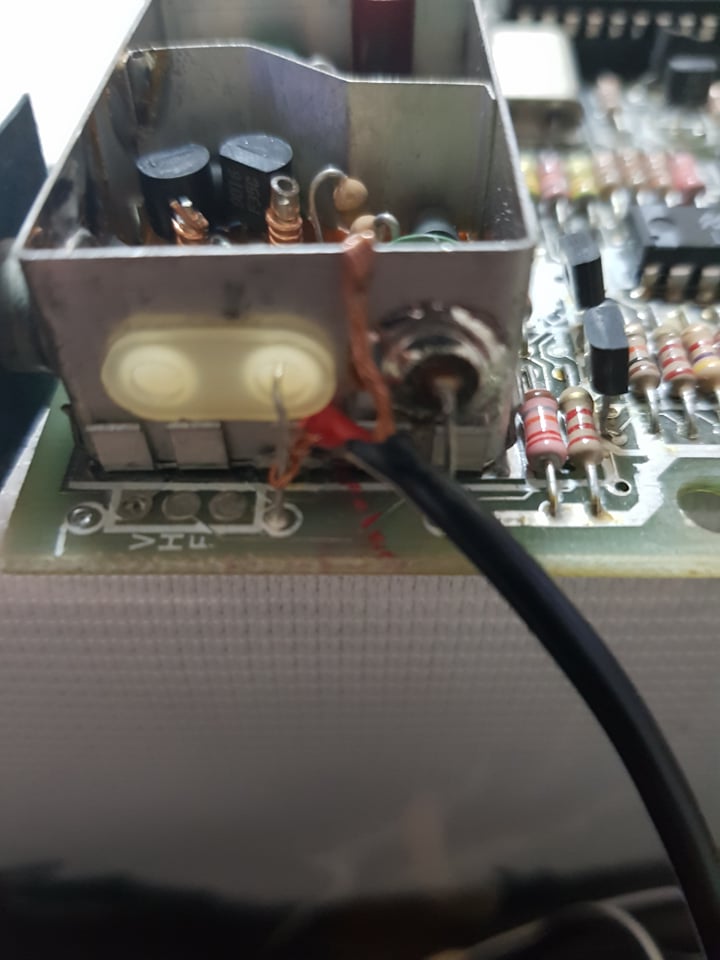

Tυλίγουμε το μέσα μερος του καλωδίου μας(λεπτό κόκκινο καλωδιάκι) στο πρώτο ποδαράκι του rf modulator
και το χοντρό καλώδιο το κάνουμε σαν γατζάκι και το τοποθετούμε στο πλαίσιο του modulator


Τοποθετούμε το καπάκι του modulator ξανά στη θέση του αφού βεβαιωθούμε ότι κρατάειι σφιχτά
το χοντρό καλώδιο του rca καλωδίου στη θέση του

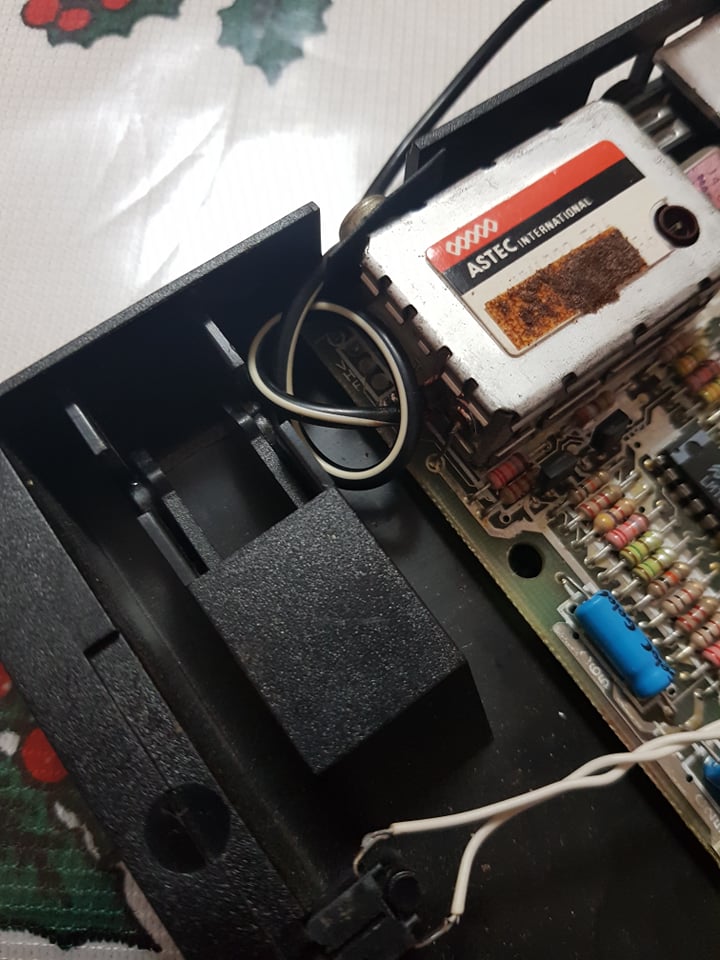

Τέλος κάνουμε ένα κόμπο για να το ασφαλίσουμε από τα τυχών τραβήγματα και το περνάμε πρός
την έξω πλευρά του μηχανήματος


Τοποθετούμε το πάνω καπάκι με το πληκτρολόγιο στη θέση του και μοντάρουμε τον spectrum μας

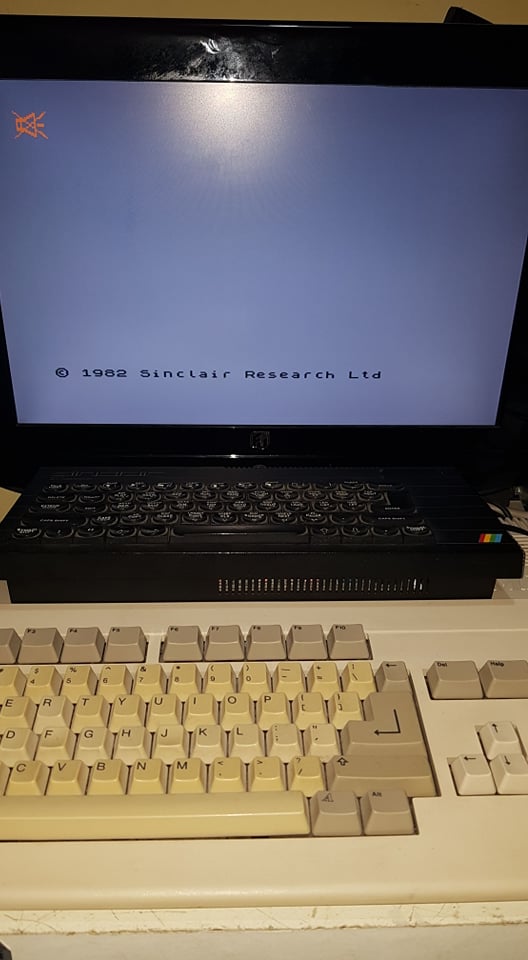

Με αυτόν τον τρόπο μπορούμε να χρησιμοποιήσουμε και την rf αλλά και την rca σύνδεση του υπολογιστή
στην τηλεόραση μας

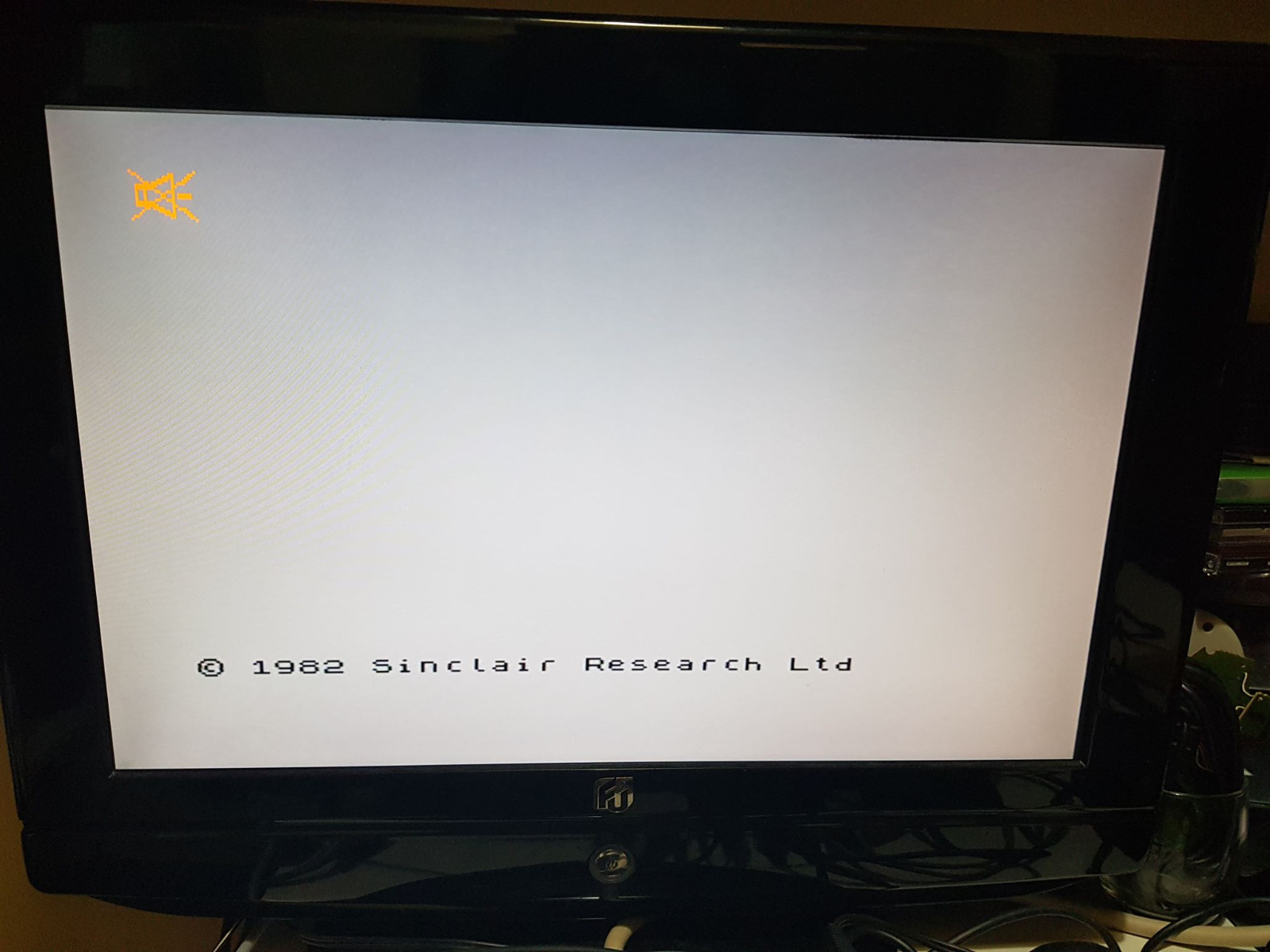

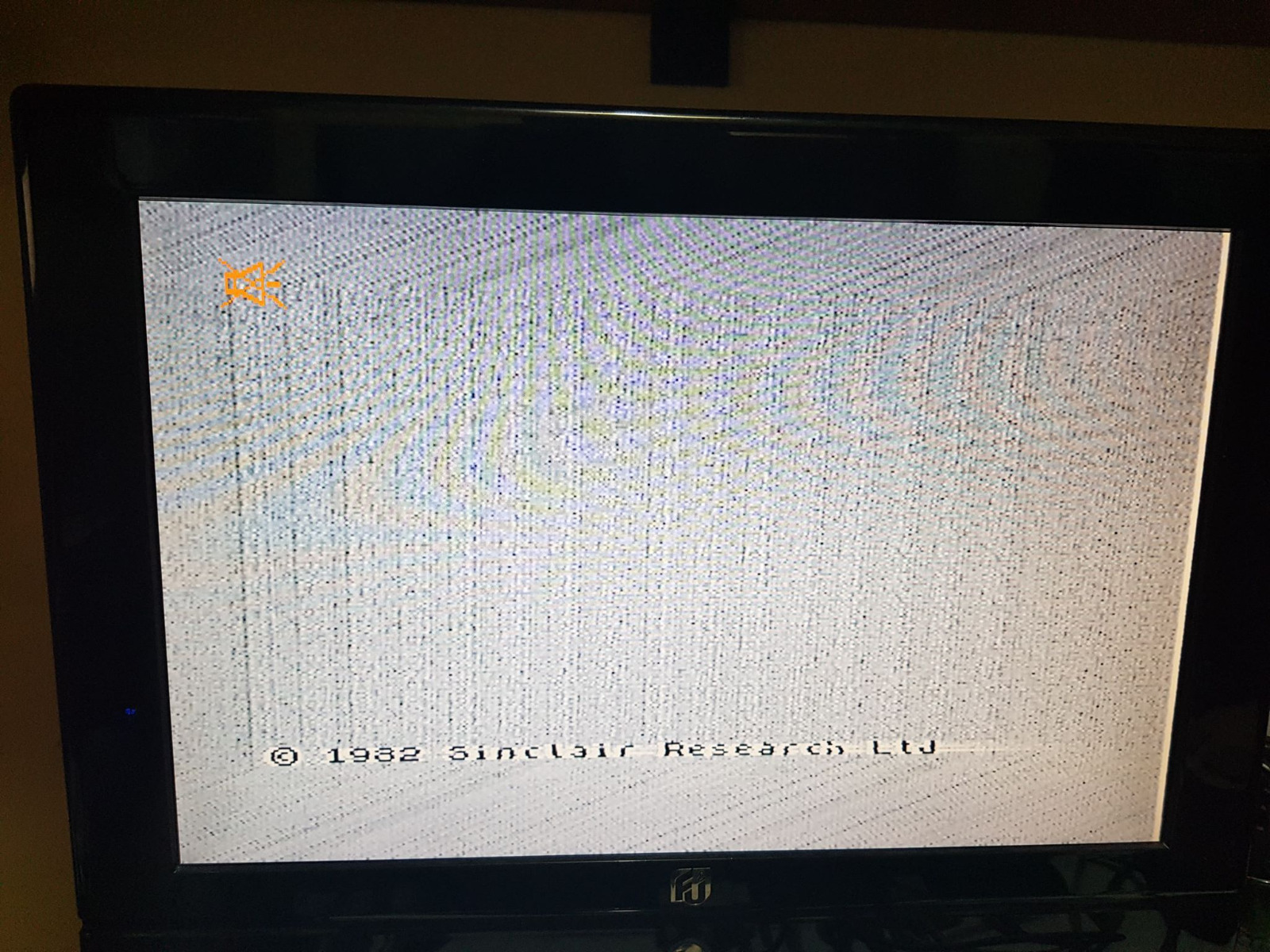

Δεν νομίζω ότι χρειάζεται να εξηγήσω ποια εικόνα χρησιμοποιεί ποια έξοδο



Υγ την κόλληση την έχω κάνει καθαρά για λόγους δικούς μου και δεν χρειάζεται να γίνει,απλά τυλίξτε
πολύ καλά το καλωδιάκι

Καλή επιτυχία

Πιο απλό δεν γίνεται.Με λίγo hot-glue θα γίνουν σταθερά τα καλώδια.
