Εισαγωγη

Καλησπερα σε ολους τους φιλους του Retrocomputers για αλλη μια φορα! Μπορουμε με ασφαλεια να πουμε οτι ολη η Ελλαδα ειχε καποια στιγμη στη κατοχη της απο ενα Playstation 1 το οποιο φυσικα ειχε και το απαραιτητο modchip. Ακομα και οσοι δεν ειχαν, σιγουρα θα ειχαν παιξει με καποιο σε σπιτι φιλου, ξαδερφου, θειου η ακομα και με το μικρο ανηψακι! Το συγκεκριμενο μηχανημα αποτελεσε για μενα την εισοδο στον χορο του gaming το ετος 2000.

Φυσικα οπως και καθε συστημα, ετσι και αυτο ειχε τις ιδιαιτεροτητες του. Αρκετοι θα θυμουνται περιπτωσεις οπου επρεπε να γυρισουν την κονσολα στο πλαι η ακομα και αναποδα για να φορτωσει το παιχνιδι! Αυτο ηταν ακομα πιο εντονο στα πρωτα revision του μηχανηματος καθως η ραγα κινησης του laser ηταν κατασκευασμενη απο πλαστικο και η τοποθετηση της κοντα στο τροφοδοτικο του μηχανηματος σιγουρα δεν βοηθουσε. Στα επομενα revision η sony καταλαβε το σφαλμα της πραγματοποιησε τις εξης αλλαγες: η κεφαλη αλλαξε θεση και η ραγα ειναι πλεον απο μεταλλο.

Ακομα και ετσι ομως, οι κεφαλες με την παροδο του χρονου και τις κακες σε ποιοτητα αντιγραφες που συνηθως διαβαζαν, παρουσιαζαν αστοχιες, Αρχικα κανοντας κολληματα στα Βιντεο και την Μουσικη των παιχνιδιων (FMV) μεχρι να φτασουν στο εσχατο σημειο και να μην διαβαζουν εντελως το δισκακι. Εχοντας στην κατοχη μου το ιδιο ps1 επι 21 συναπτα ετη, μπορω να επιβεβαιωσω οτι αυτη τη στιγμη βρισκομαι στην 3η κεφαλη αναγνωσης, η οποια αφ ενος δεν εχει την ιδια ποιοτητα με την γνησια sony και αφ εταιρου απο την αρχη παρουσιαζε ιδιαιτεροτητες με καποια δισκακια, γνησια και μη.

Οπως ειναι φυσικο, το παραπανω επηρεαζε ολους τους κατοχους ps1 ανα τον κοσμο και ετσι το 2018 εγινε η πρωτη προσπαθεια για ODE. Το project πηρε την ονομασια PSIO και χρησιμοποιουσε την παραλληλη θυρα που διετεθαν ολα τα ps1 μεχρι και την εκδοση SCPH-7502. Το project ηταν πολλα υποσχομενο, αλλα αρκετοι χρηστες παραπονεθηκαν για ασυμβατοτητες με δημοφιλεις τιτλους της κονσολας καθως και για firmware τα οποια πολλες φορες χαλαγαν περισσοτερα συγκριτικα με αυτα που προσφεραν. Το καλοκαιρι του 2020 παρουσιαζεται το Χstation.

Το Χstation αποτελει μια δευτερη υλοποιηση για ODE στο PS1, το οποιο υποσχεται 99% συμβατοτητα με ΟΛΟΥΣ τους τιτλους του εμποριου ΑΝΕΞΑΡΤΗΤΩΣ region, δυνατοτητα εξαγωγης εικονας σε 50 ΚΑΙ 60 hz και υποστηριξη multi disc games απευθειας μεσα απο το menu χωρις την χρηση patches. Το μοναδικο του μειονεκτημα σε σχεση με το PSIO ειναι οτι το Xstation αντικαθιστα το οπτικο μεσο, ενω το PSIO δουλευει παραλληλα με αυτο.

Η μοντα

Εχω την ιδιαιτερη ευχαριστηση να δημιουργησω και να μοιραστω μαζι σας τον πρωτο Ελληνικο οδηγο εγκαταστασης για xStation,  καθως κατοπιν ερευνας δεν μπορεσα να βρω κατι αντιστοιχο για το συγκεκριμενο ODE.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: H παρακάτω διαδικασία απαιτεί λεπτές επεμβάσεις σε λειτουργικά μέρη της πλακέτας. Εάν δεν έχετε προηγούμενη εμπειρία απο τέτοιου είδους τροποποιήσεις η δεν διαθετετε τον καταλληλο εξοπλισμο καλο θα ηταν να απευυνθειτε σε καποιον τριτο, καθως υπάρχει πιθανότητα να καταστήσετε την κονσόλα σας ΜΗ λειτουργική. Το RetroComputers.gr και ο συντάκτης του θέματος δεν φέρουν καμία ευθύνη για τυχόν φθορά που μπορει να προκαλεσετε στην κονσολα σας.

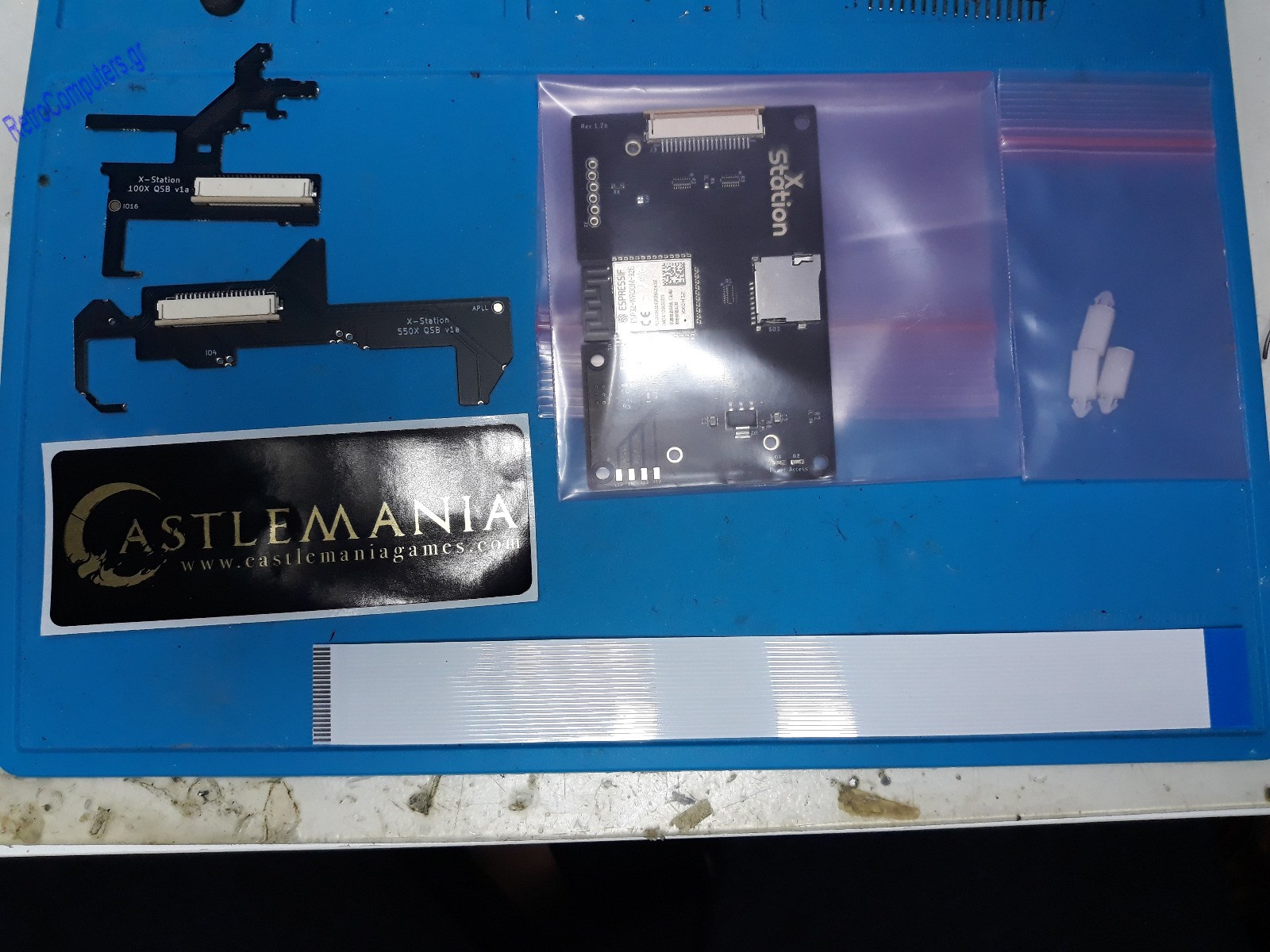

Για να πραγματοποιησουμε την συγκεκριμενη μοντα θα χρειαστουμε τα παρακατω:
  • x1 Xstation kit. Ο μοναδικος πωλητης επι του παροντος λεγεται Castlemania Games και εδρευει στην Αμερικη

  • Ενα ps1 FAT με κωδικο κατασκευης απο SCPH-100X ΕΩΣ ΚΑΙ SCPH-550X (οπου Χ το region code με αριθμο 1,2,3 κλπ) Νεοτερες εκδοσεις ΔΕΝ θα λειτουργησουν με την εν λογω συσκευη

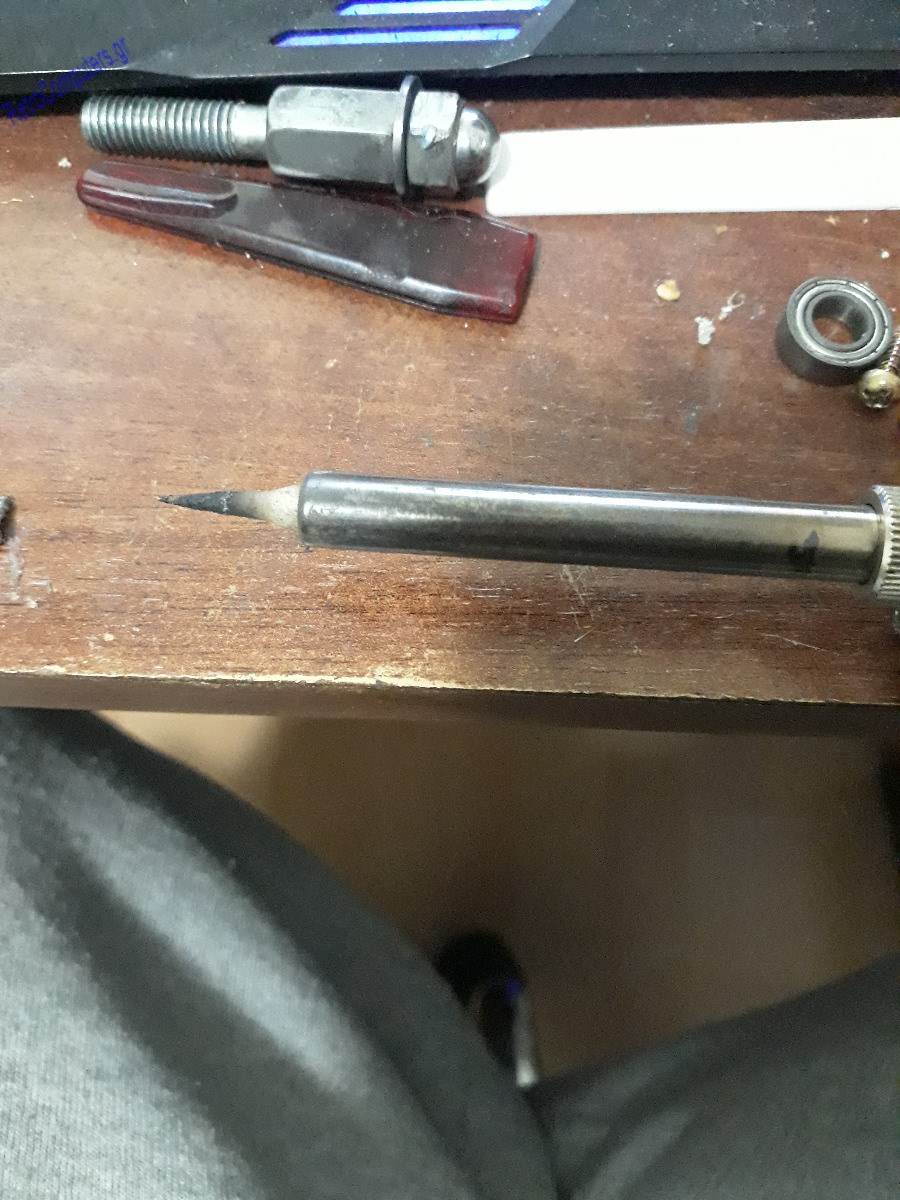

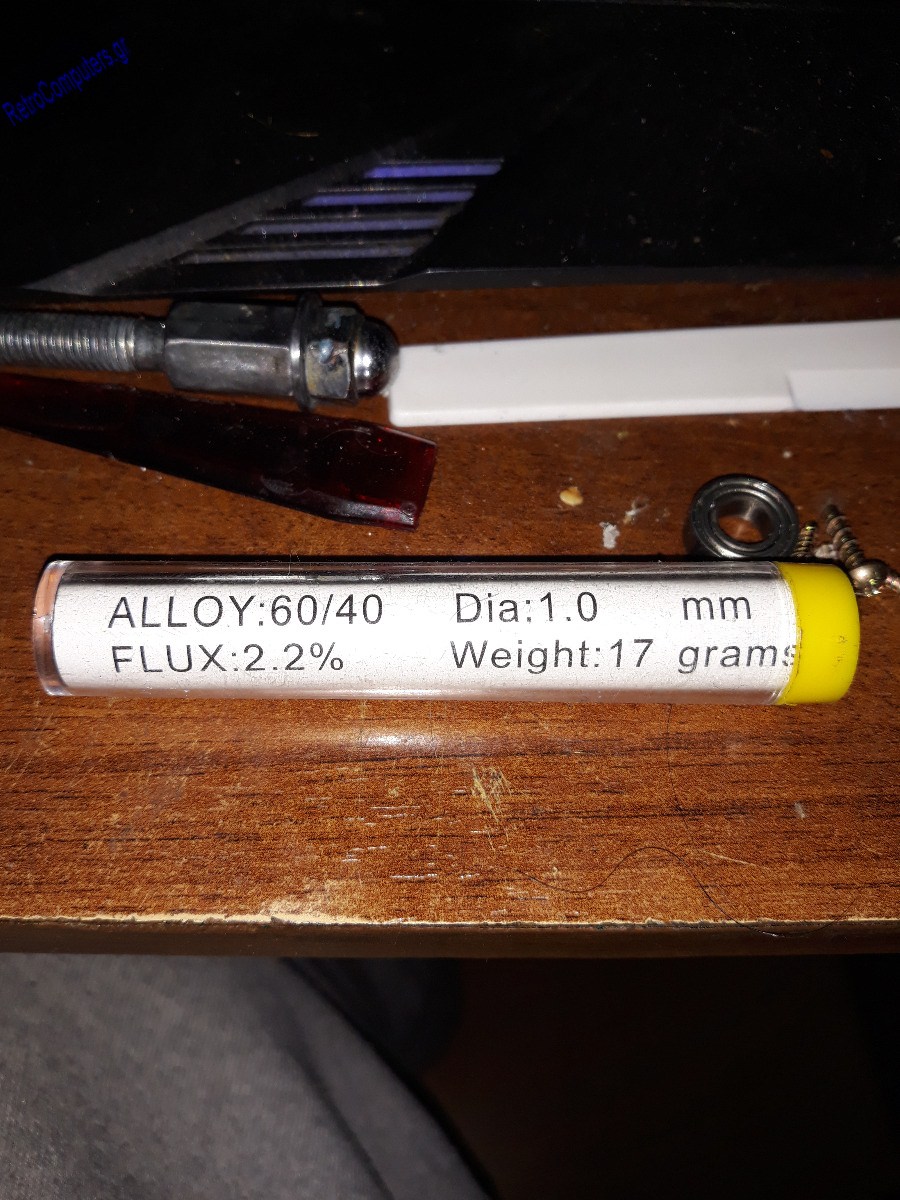

  • Κολληση 60/40 και κολλητηρι 30W-40W MAX με οσο το δυνατον λεπτοτερη μυτη

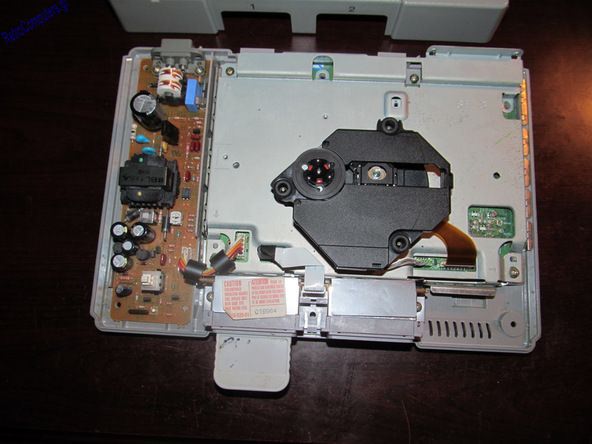

Ξεκιναμε γυρνοντας αναποδα το ps1 και λυνοντας ολες τις βιδες. Στο συνολο τους ειναι 6 και ολες εχουν διπλα στην θεση τους το χαρακτηριστικο βελος που χρησιμοποιει η sony στις συσκευες της. Με προσοχη γυριζουμε την κονσολα σωστα ΚΡΑΤΩΝΤΑΣ ΚΑΙ ΤΑ ΔΥΟ μερη και ανασηκωνουμε το πανω μερος. Θα δουμε μπροστα μας την παρακατω εικονα



Με προσοχη αφαιρουμε την καλωδιοταινια και το καλωδιο παροχης ρευματος της κεφαλης

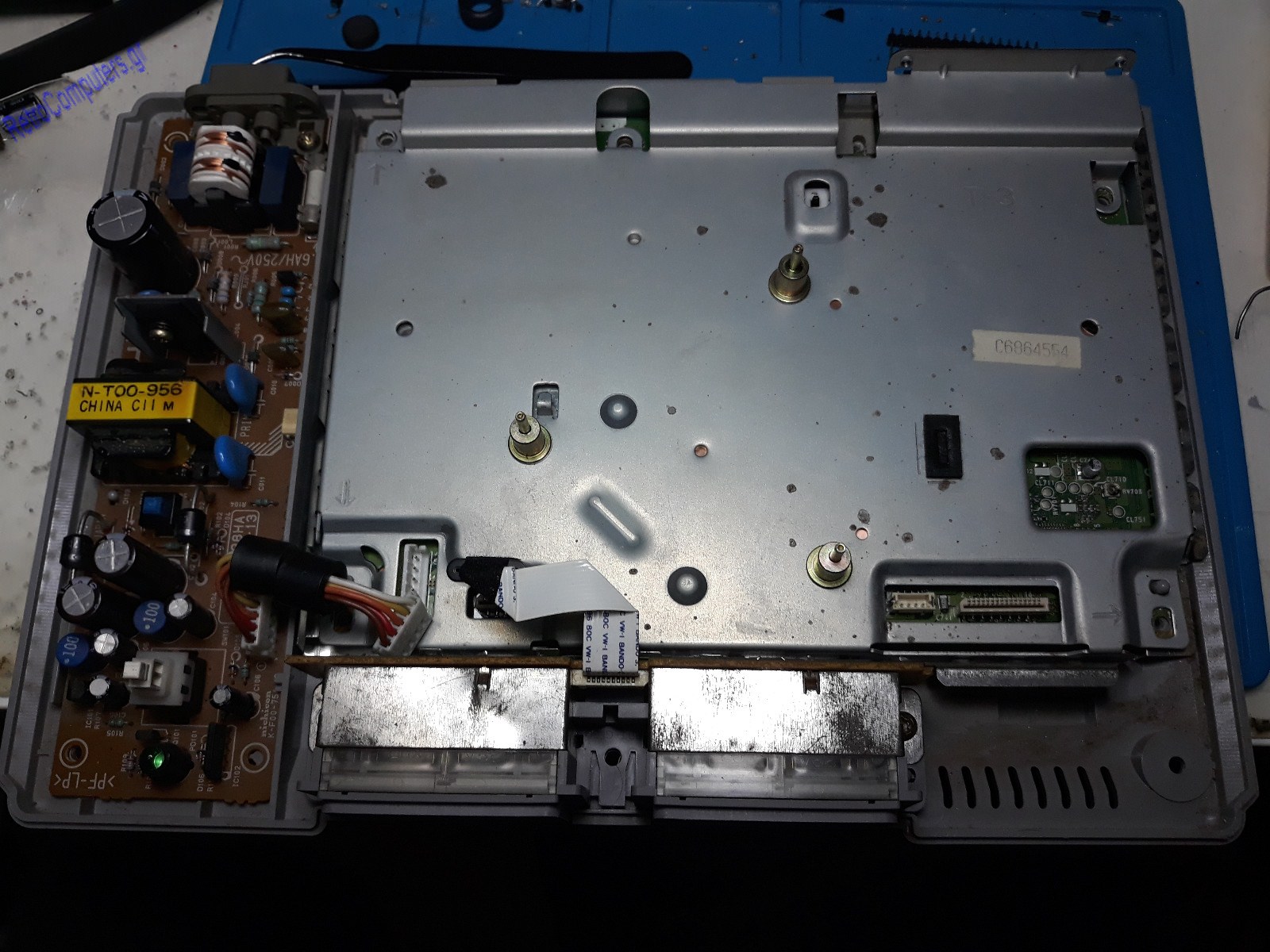

Βγαζουμε το βυσμα του τροφοδοτικου και των μπροστινων θυρων και αφου λυσουμε τις βιδες που μας υποδεικνυουν τα βελακια σηκωνουμε την θωρακηση

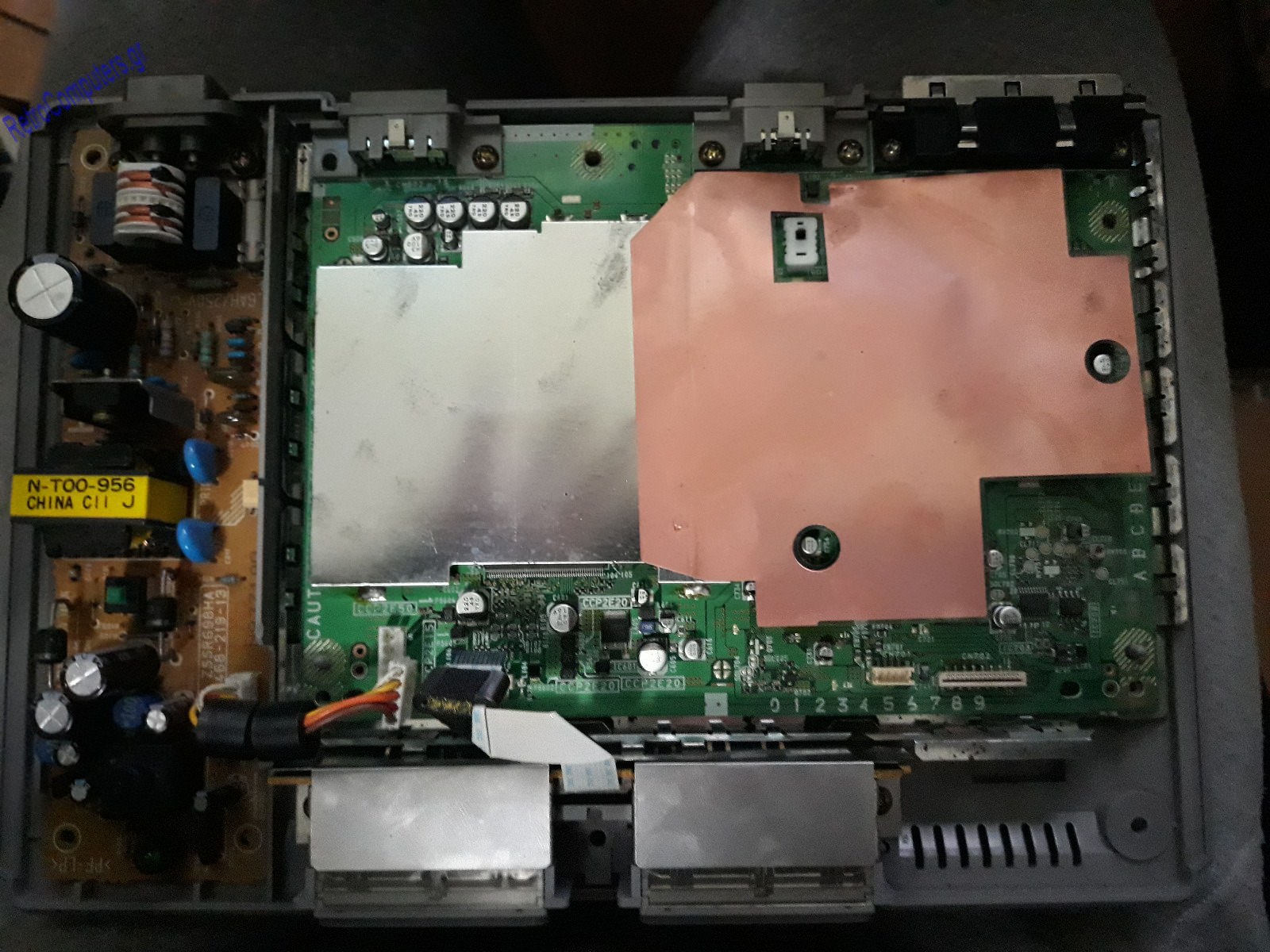

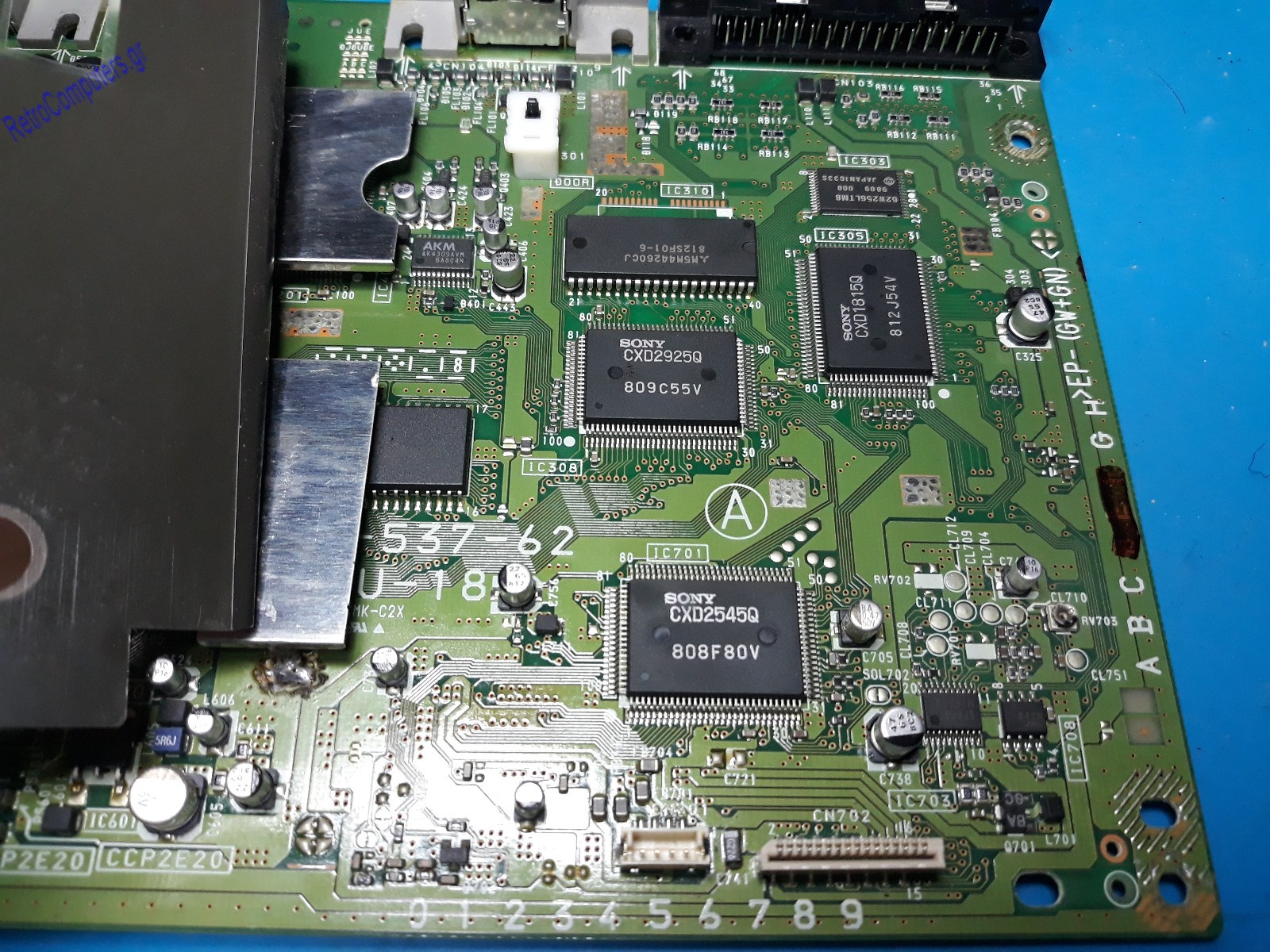

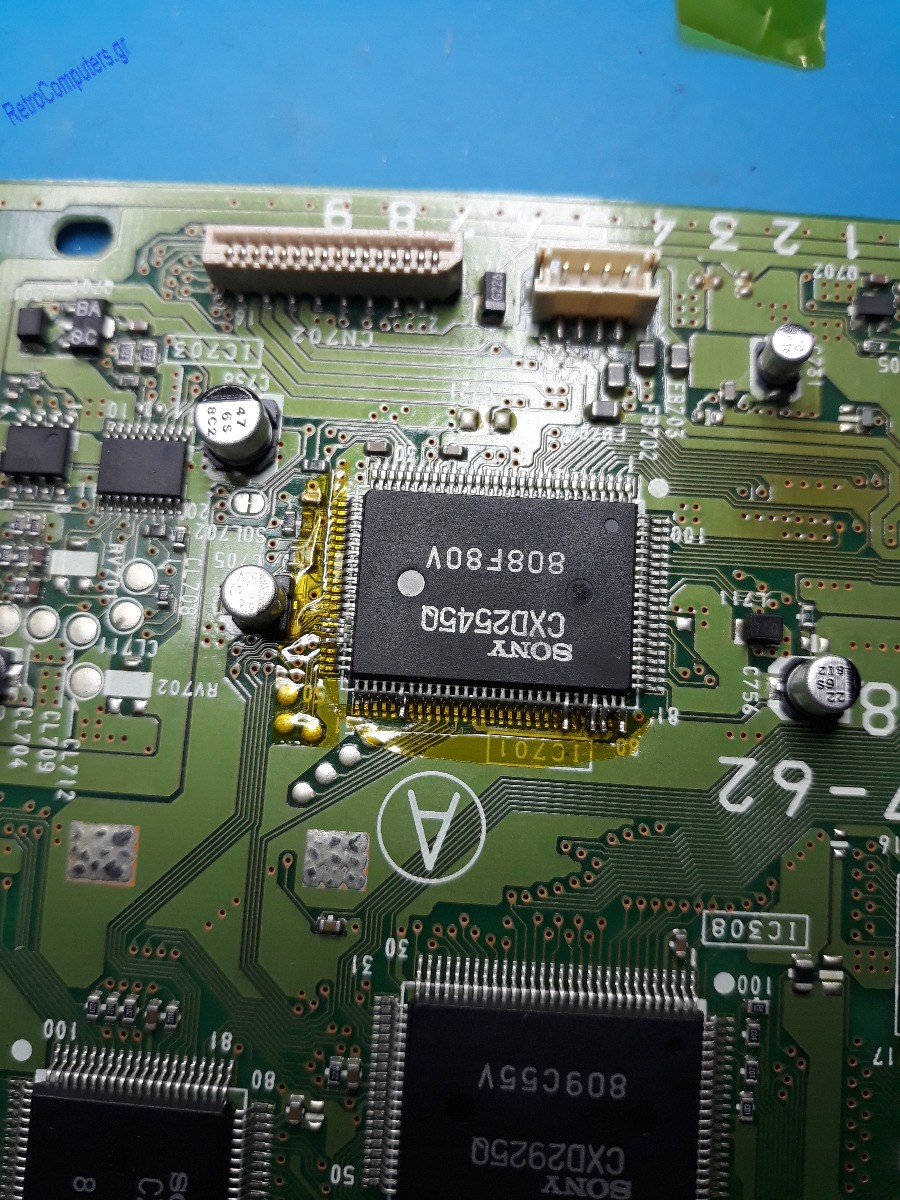

Λυνουμε τις βιδες που κρατουν τις θυρες στο κατω μερος του πλαισιου και πλεον μπορουμε να απομακρυνουμε την πλακετα απο το σασι. Ανασηκωνουμε το φυλλο χαλκου και εντοπιζουμε το τσιπακι με κωδικο CXD2545Q, το οποιο αποτελει τον ρολο του DSP (Digital Signal Processor) για το CD-ROM. Το συγκεκριμενο τσιπακι ειναι υπευθυνο για τη μεταφορα δεδομενων απο και προς το optical drive του PS1 και εφοσον εμεις πλεον θα χρησιμοποιουμε το xStation στη θεση του, θα πρεπει να επεμβουμε στην λειτουργια του

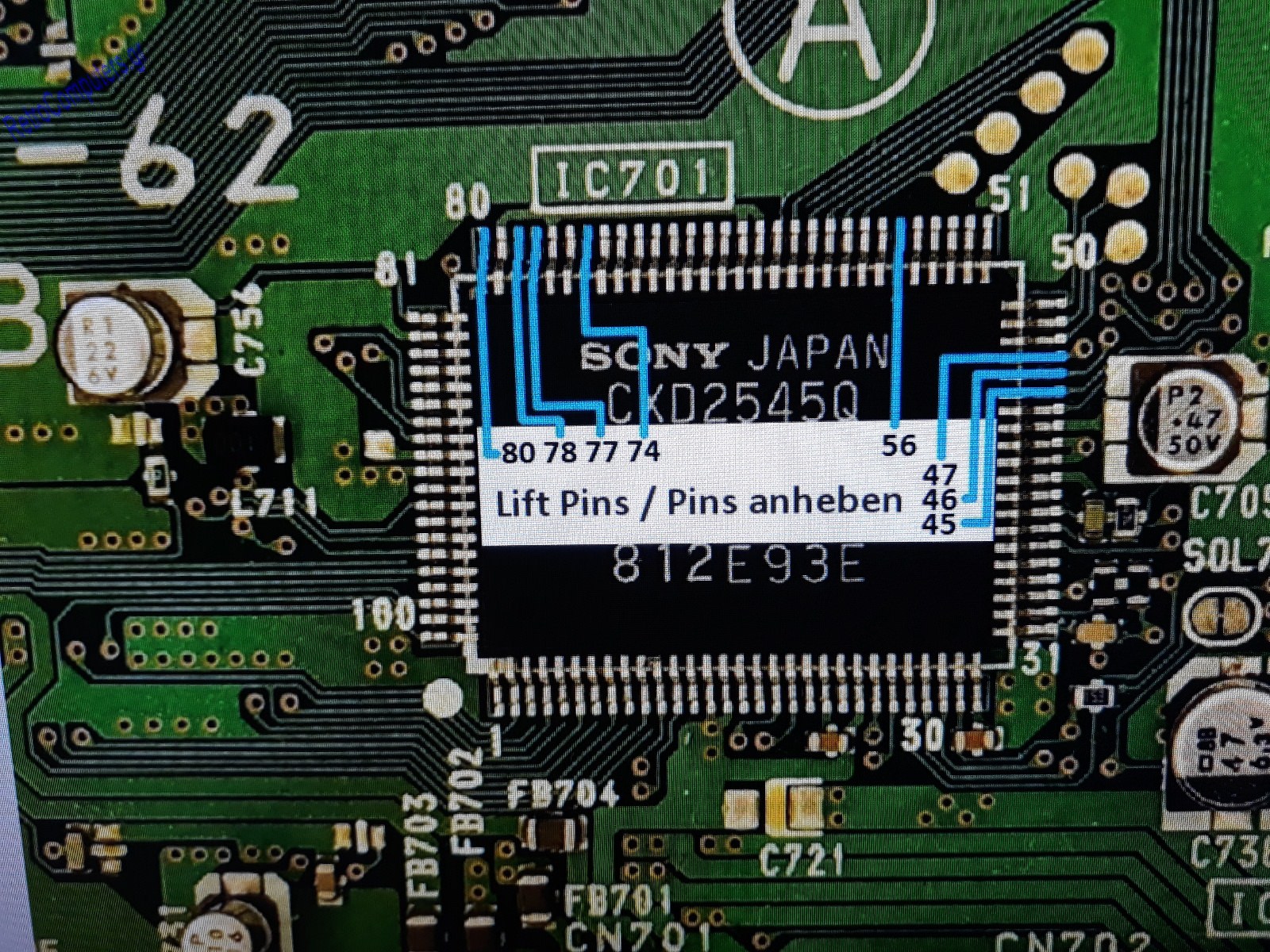

 Εδω φτανουμε και στο πρωτο απο τα δυο δυσκολα σημεια της εγκαταστασης του συγκεκριμενου ODE. Με τη χρηση του κολλητηριου και μιας λεπτης τσιμπιδας η καρφιτσας θα πρεπει να ανασηκωσουμε καποια ποδαρακια απο εν λογω τσιπακι. Συγκεκριμενα ειναι τα ποδαρακια 45,46,47,56,74,77,78 και 80! Εαν δεν εχετε προβλημα να κανετε την τροποποιηση ΜΗ αναστρεψιμη, μπορειτε ΠΑΝΤΑ με προσοχη να κοψετε το ποδαρακι στην βαση του τσιπ, κανοντας την απομακρυνση του με το κολλητηρι πιο ευκολη. Στην παρακατω φωτογραφια μπορειτε να δειτε την θεση των pin πανω στο τσιπακι.



Αφου σηκωσουμε η κοψουμε τα pin, ειναι ΠΟΛΥ σημαντικο να διασφαλισουμε οτι δεν δημιουργουνται βραχυχκυκλωματα με γειτονικα pins, μεταξυ των pad της πλακετας καθως και οτι δεν εχουμε σηκωσει καποιον διαδρομο. Στην περιπτωση που σηκωσουμε τα pins οπως εκανα εγω, μονωνουμε τα υπολοιπα ποδαρακια και τα pad της πλακετας με καποιο ειδος μονωτικης ταινιας. Εγω χρησιμοποιησα kapton tape



Εφοσον ολα πηγαν καλα, το πρωτο δυσκολο κομματι της εγκαταστασης εχει πραγματοποιηθει! Κανουμε ενα διαλλειμα, τσιμπαμε κατι, πινουμε ενα αναψυκτικο η μια μπυρα (ΜΙΑ ΜΟΝΟ, δεν θελει πολυ να γινει καμια στραβη ) και συνεχιζουμε. Τωρα σειρα εχει η κολληση του Quick Solder Board (QSB) σε 18 σημεια απο την κατω πλευρα της πλακετας! Ακουγονται πολλα αλλα με υπομονη και την καταλληλη προετοιμασια ολα θα πανε καλα.

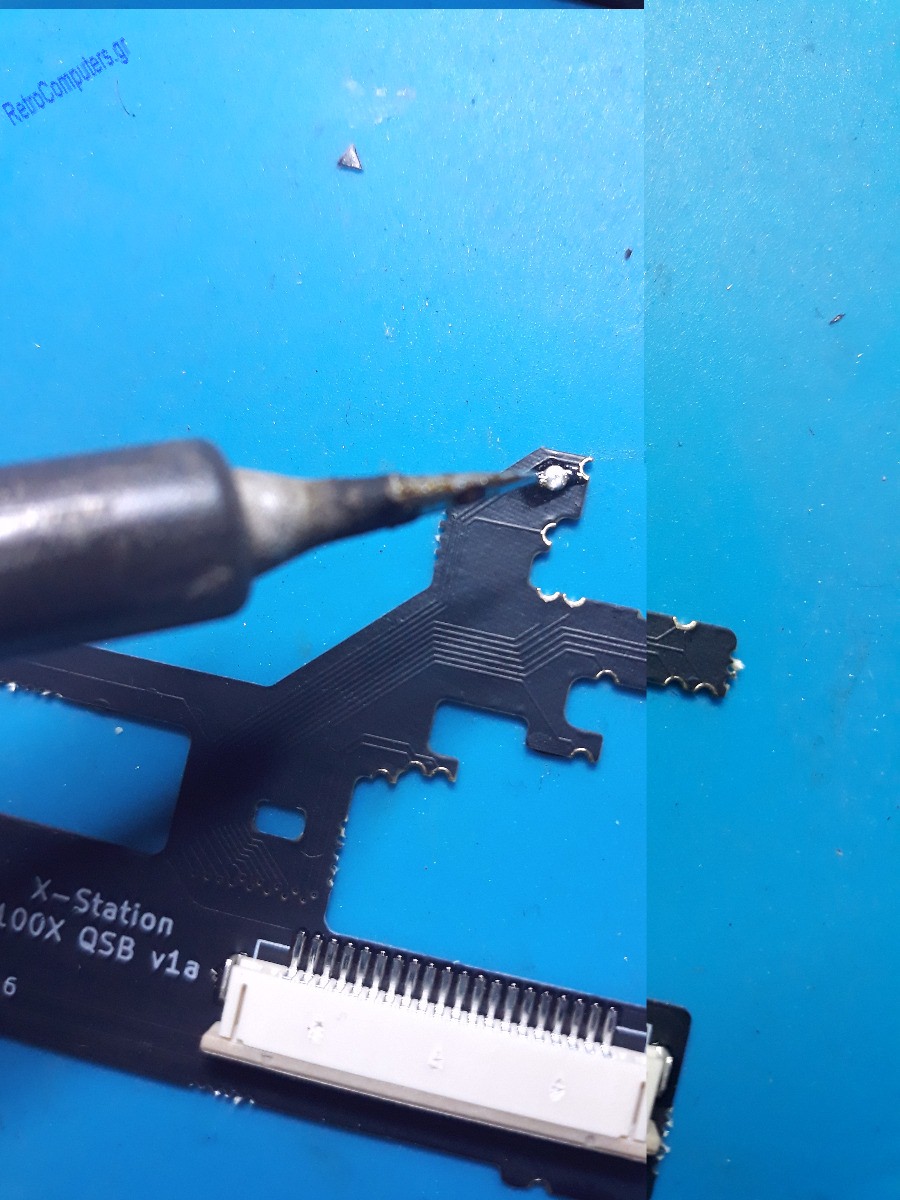

ΠΡΩΤΟΥ ΚΟΛΛΗΣΟΥΜΕ θα χρειαστει να κανουμε λιγη προετοιμασια ωστε να κανουμε τη ζωη μας ευκολοτερη και το αποτελεσμα πιο σωστο. Αρχικα παιρνουμε στα χερια μας το QSB που αντιστοιχει στην εκδοση μας και γανωνουμε (ντυνουμε) με κολληση τις επαφες τις πλακετας, και ειδικοτερα εκεινες τις επαφες που περνανε απο την πανω πλευρα της πλακετας στην κατω. Το ιδιο κανουμε και στις επαφες της πλακετας στις οποιες θα συνδεσουμε το QSB. Αυτο μας εξασφαλιζει οτι η κολληση θα φτασει μεχρι και τη κατω μερια και η συνδεση θα γινει σωστα.



Προσοχη στην ποσοτητα της κολλησης καθως εαν σχηματιστει "μπαλακι" θα κανει ακομα πιο δυσκολη την ομοιομορφη και επιπεδη εφαρμογη.

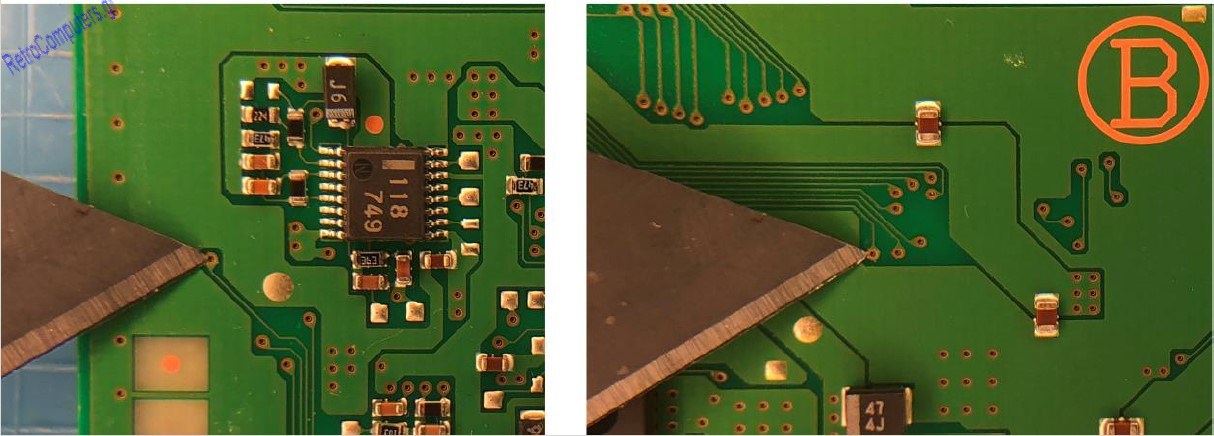

Τα δυο απο τα 18 σημεια επαφης του QSB πανω στην πλακετα ειναι καλυμμενα με βερνικι πλακετων απο το εργοστασιο. Για να μπορεσει να πιασει η κολληση εκει, το βερνικι αυτο πρεπει να αφαιρεθει. Παιρνουμε ενα κοπιδι η οποιοδηποτε λεπτο αλλα αιχμηρο αντικειμενο και ξυνουμε ελαφρα

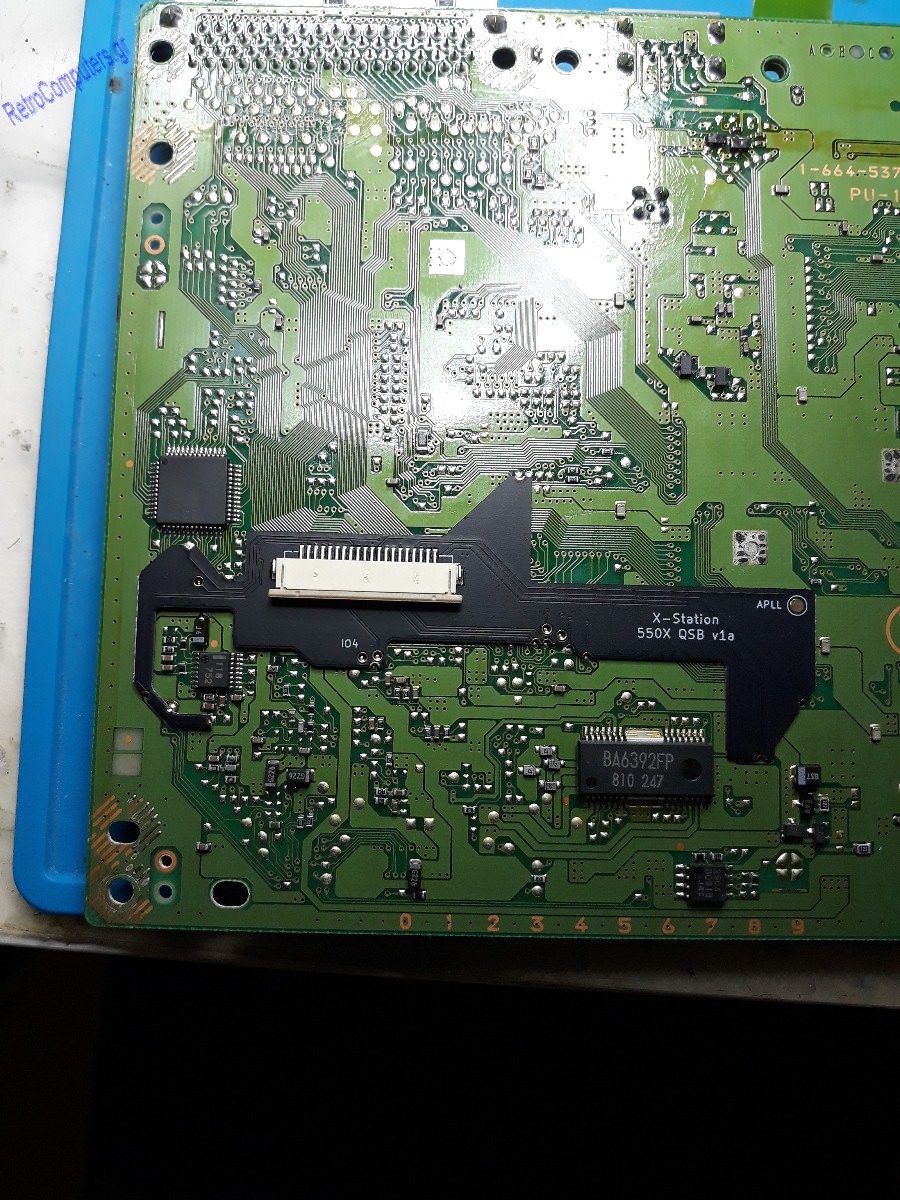

Παιρνουμε στα χερια μας το QSB , στην συγκεκριμενη περιπτωση SCPH-550X, το ευθυγραμμιζουμε στην καταλληλη θεση και αφου βεβαιωθουμε οτι ολα τα σημεια ταιριαζουν, ξεκιναμε να κολλαμε. Συνηστω να ξεκινησετε απο τα σημεια στις ακρες ασκωντας μια ελαφρια πιεση προς τα κατω ωστε οι δυο πλακετες να ειναι οσο το δυνατον πιο επιπεδες. Με υπομονη και επιμονη κανουμε και τις υπολοιπες κολλησεις.



Εαν δουμε καποια κολληση που δεν μας ικανοποιει προσθετουμε μια μικρη ποσοτητα κολλησης και θερμαινουμε ξανα το σημειο για μερικα δευτερολεπτα. Δεν μπορουμε ακομα να δοκιμασουμε εαν ο κοπος μας εχει αποτελεσμα οποτε προχωραμε στην συνεχεια της εγκαταστασης. Απο τη κατω μερια της πλακετας υπαρχει ενας κρυσταλλος ταλαντωσης, ο οποιος καθοριζει την συχνοτητα που θα παραγει η καρτα γραφικων ωστε να συγχρονισει στην οθονη μας. Οι τιμες ειναι διαφορετικες για PAL και NTSC συστηματα, αλλα το σχημα και η τοποθεσια του στην πλακετα ειναι ιδια. Ακριβως απο κατω (στο μωβ τετραγωνο της εικονας) υπαρχει μια SMD αντισταση με των κωδικο 220. Θα πρεπει να την αφαιρεσουμε

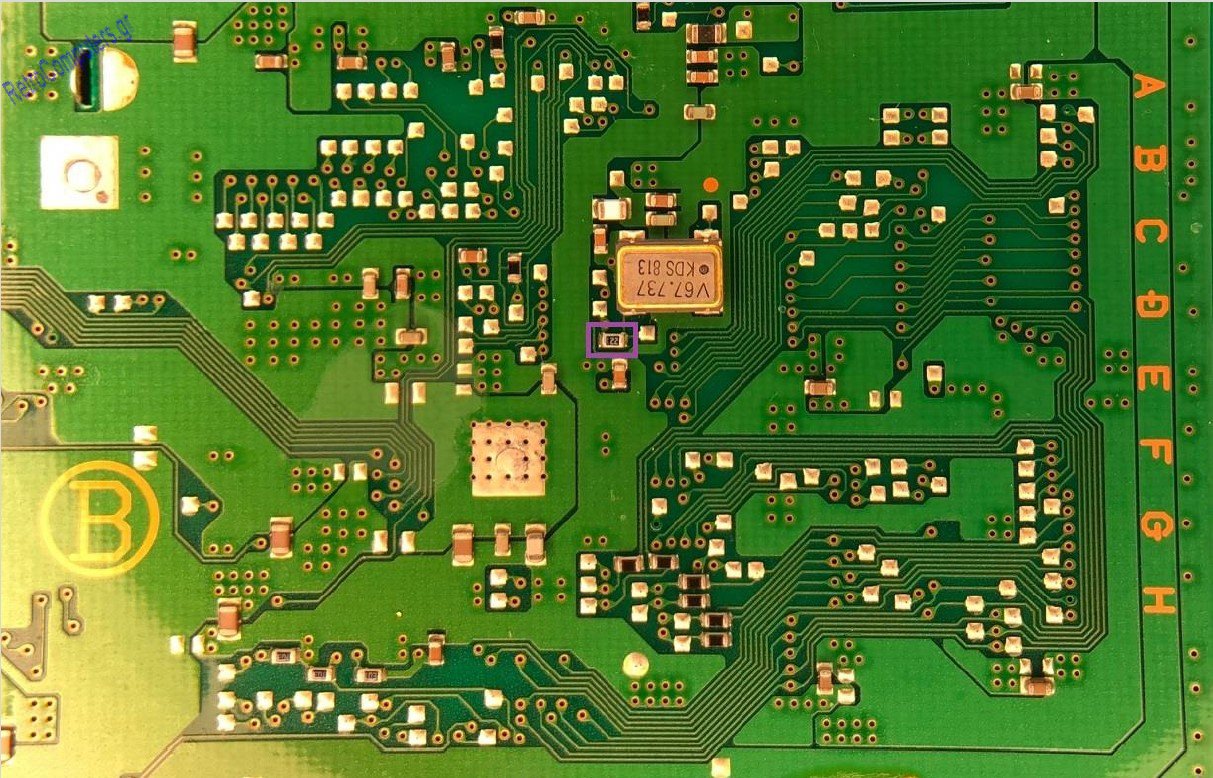

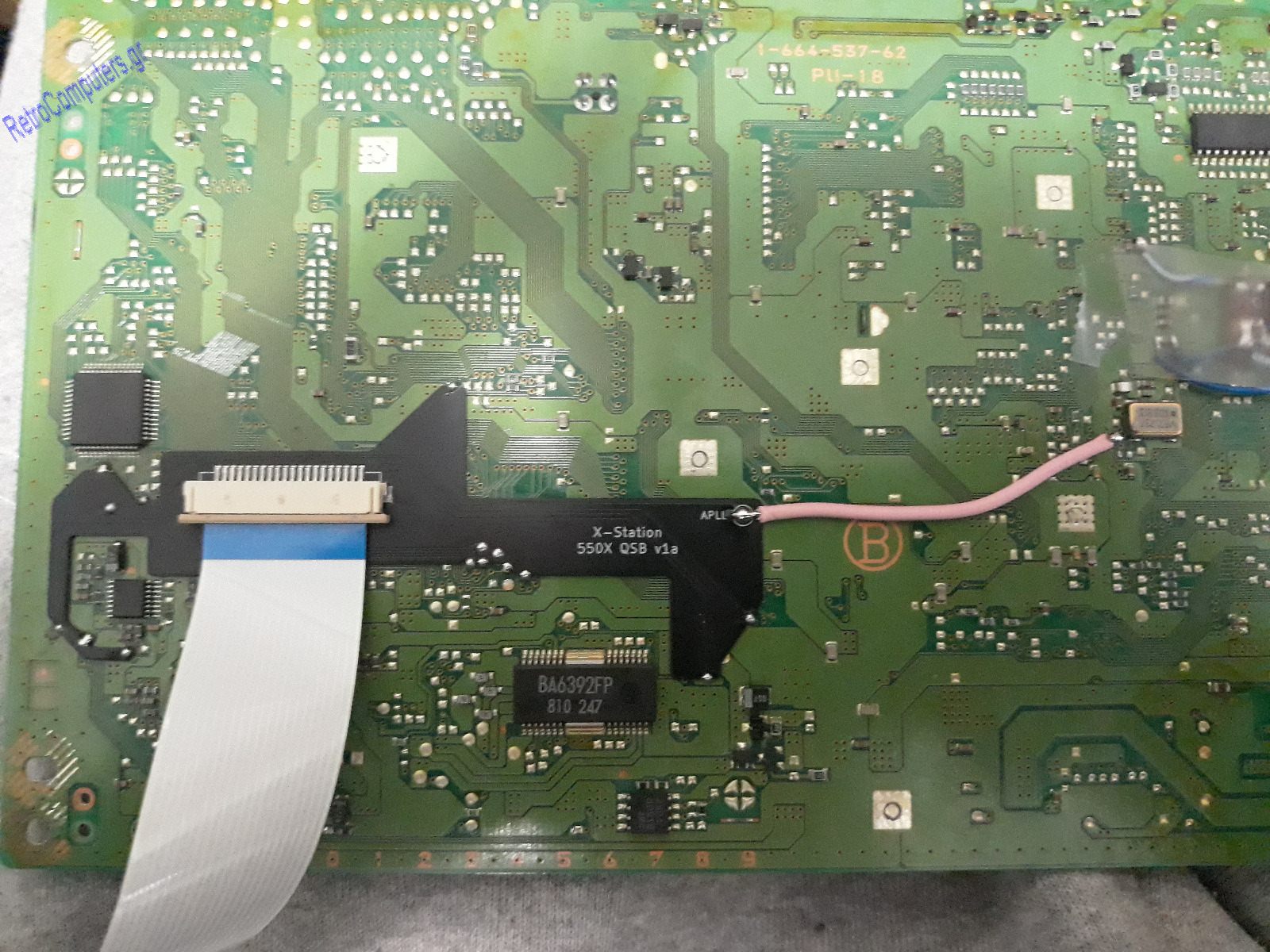

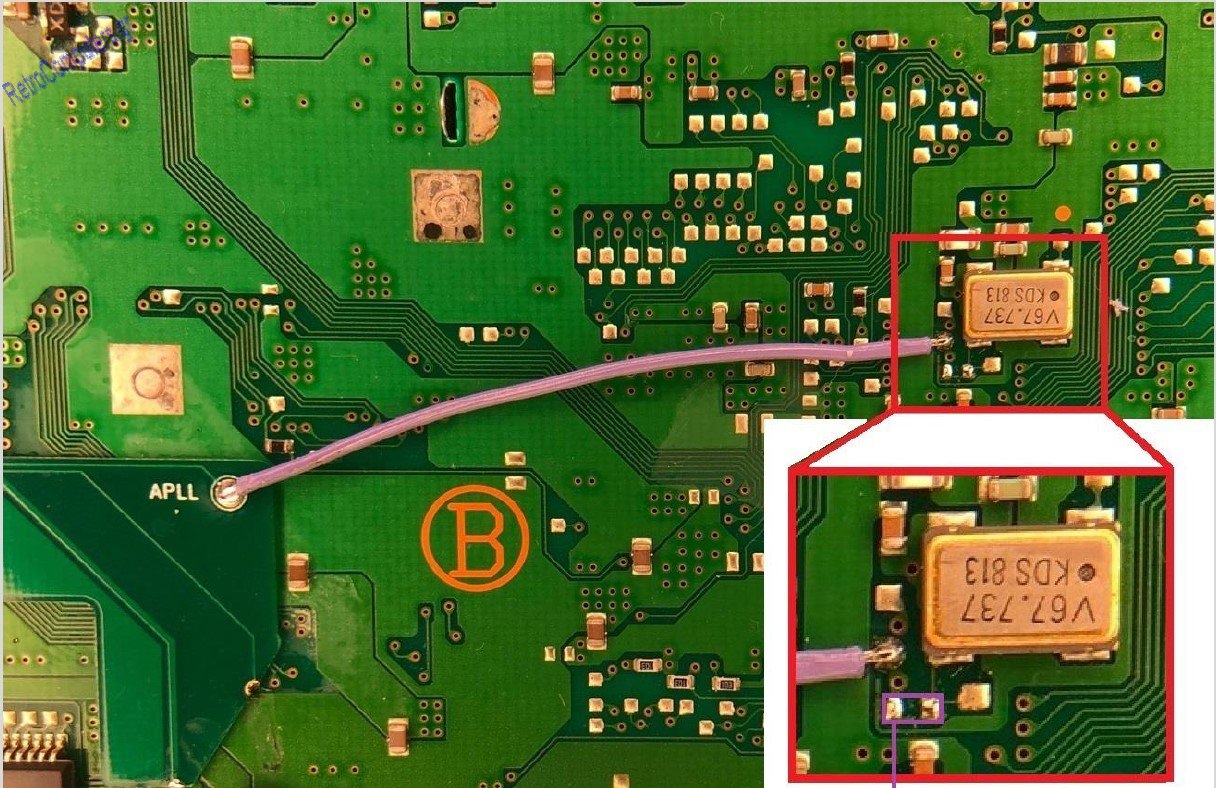

Γυρναμε πισω στο QSB που κολλησαμε νωριτερα. Θα παρατηρησουμε οτι στο πανω δεξια μερος εχει μια επαφη που ονομαζεται APPL. Παιρνουμε ενα λεπτο καλωδιο και κολλαμε το ενα του ακρο σε αυτην την επαφη. Το αλλο ακρο του καλωδιου καταληγει σε μια επαφη που βρισκεται ΑΚΡΙΒΩΣ πανω απο την αντισταση που αφαιρεσαμε. Λογω αδυναμιας του εξοπλισμου μου να δειξει καθαρα το σημειο της κολλησης, δανειζομαι την παρακατω εικονα απο το manual εγκαταστασης του Xstation



Το τελευταιο δυσκολο βημα της εγκαταστασης πραγματοποιηθηκε! Εαν ολα πηγαν καλα δεν μενει παρα μονο να μονταρουμε καποια τελευταια πραγματα και θα εχουμε ενα λειτουργικο μηχανημα! Συνεχιζουμε ομως με προσοχη γιατι η λεπτομερεια ειναι που κανει την διαφορα! Παιρνουμε λοιπον το σασι στα χερια μας και αφαιρουμε το μεταλλικο υποπλαισιο που φαινεται στην φωτογραφια

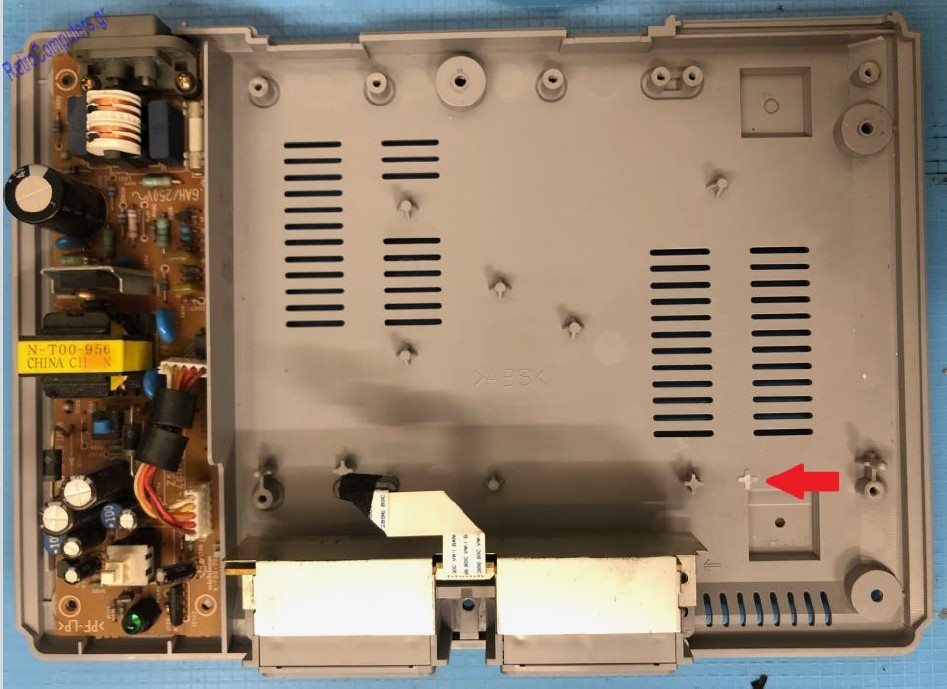

Στο κατω δεξια μερος υπαρχουν δυο πλαστικα εξογκωματα. παιρνουμε ενα κοφτη και κοβουμε το δεξι εξογκωμα οσο πιο επιπεδα μπορουμε με το υπολοιπο σασι. Εαν αυτο δεν γινει, η καλωδιοταινια του Xstation θα τραυματιστει κατα τη συναρμολογηση και θα προκαλεσουμε ζημια.



Τοποθετουμε το ενα ακρο της καλωδιοταινιας στην υποδοχη του QSB, με το μπλε μερος του ακροδεκτη προς τα πανω.



Καπου εδω ειμαστε ετοιμοι για την συναρμολογηση! Η συνεχεια στο Part 2
Συνημμένα:
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": Fotis_KFOR, chdlee, Stabill, XLV, freaktmp, george, navarxos

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Dark_Knight
  • Το Άβαταρ του/της Dark_Knight Συντάκτης θέματος
  • Team RC
  • Team RC
Περισσότερα
26/03/2021 05:07 - 26/03/2021 05:49 #47303 από Dark_Knight
H Συναρμολογηση

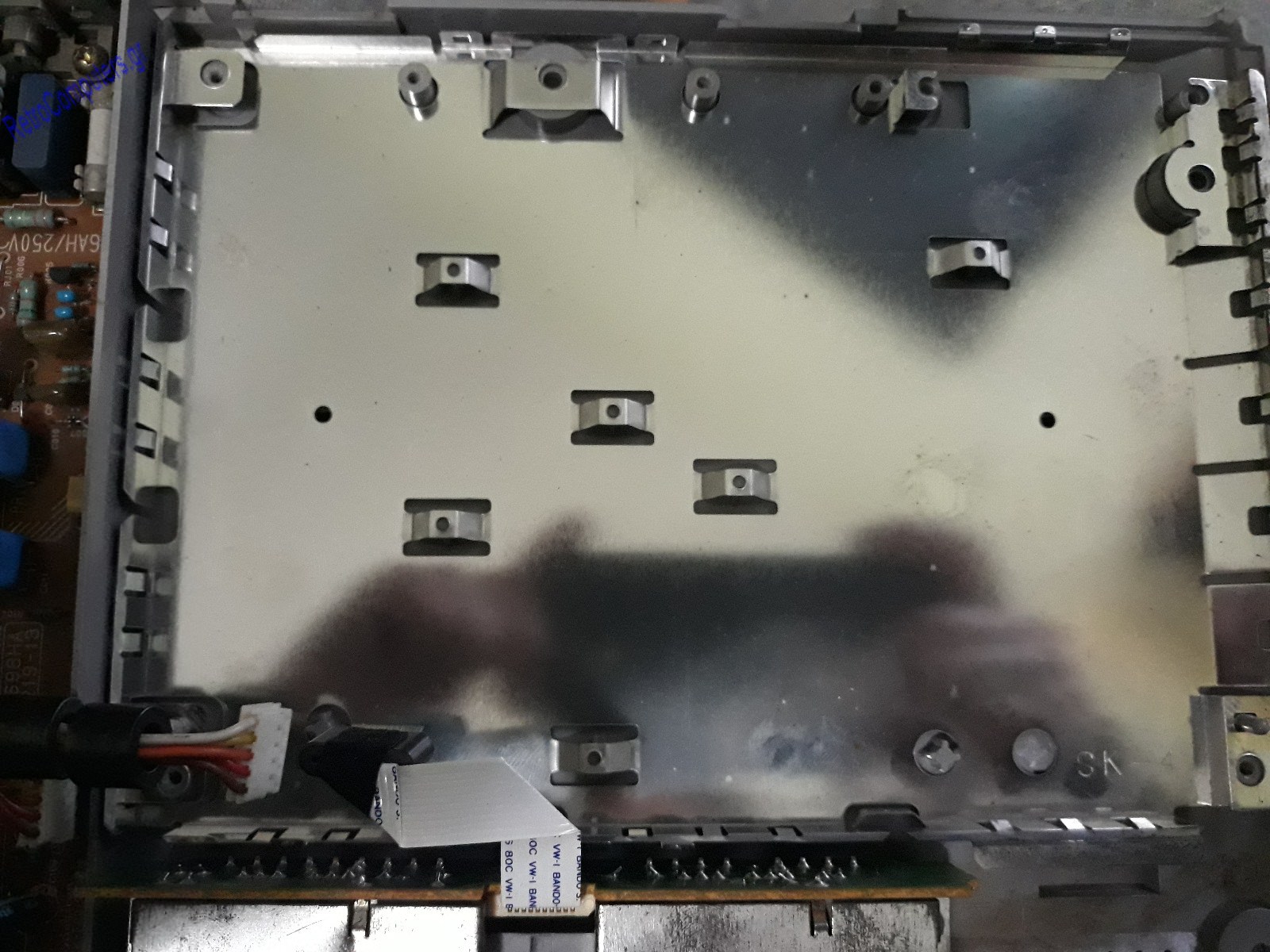

Τοποθετουμε το μεταλλικο υποπλαισιο και αφου ειμαστε σιγουροι οτι ταιριαξε καλα στη θεση του, τοποθετουμε τη πλακετα προσεχοντας να μην κοψουμε η τραυματισουμε με καποιο τροπο την καλωδιοταινια του xStation. Το αποτελεσμα μας θα πρεπει να εχει αυτη τη μορφη

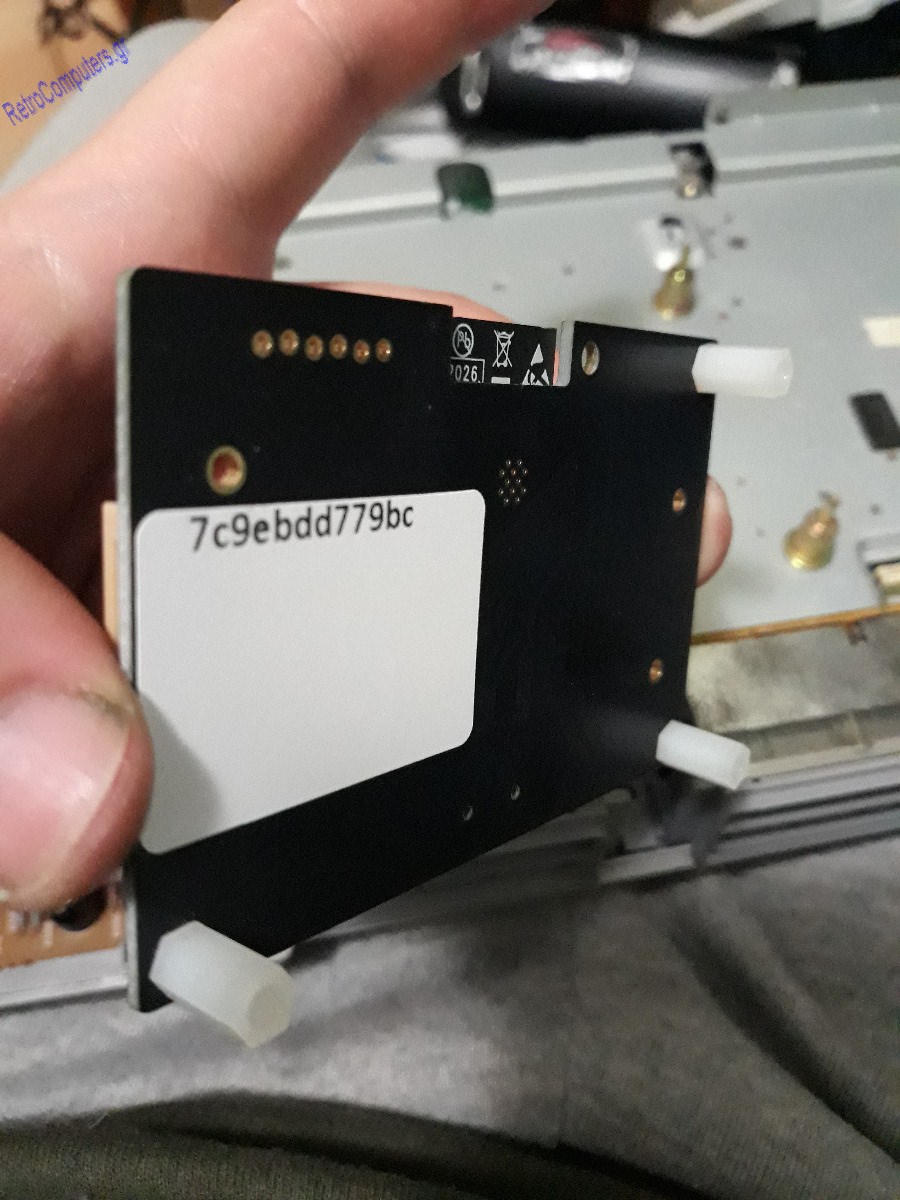

Παιρνουμε στα χερια μας την πλακετα του Xstation και κουμπωνουμε τους 3 πλαστικους αποστατες στις παρακατω θεσεις



Παιρνουμε το πανω μερος της θωρακισης και με προσοχη περναμε την καλωδιοταινια μεσα απο αυτη τη σχισμη

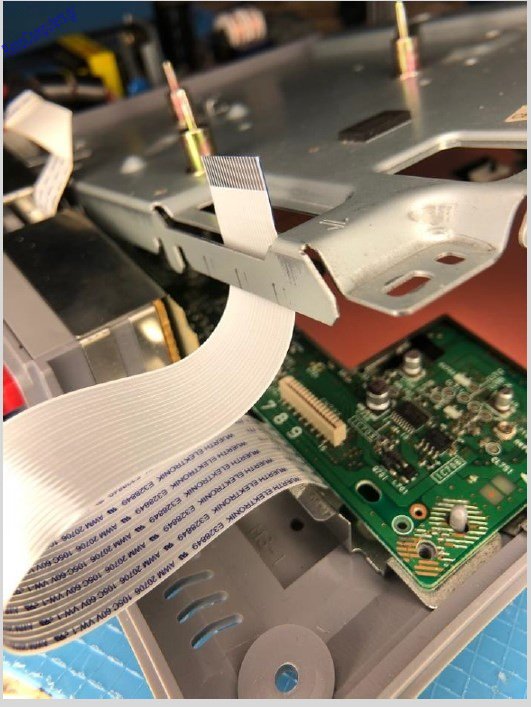

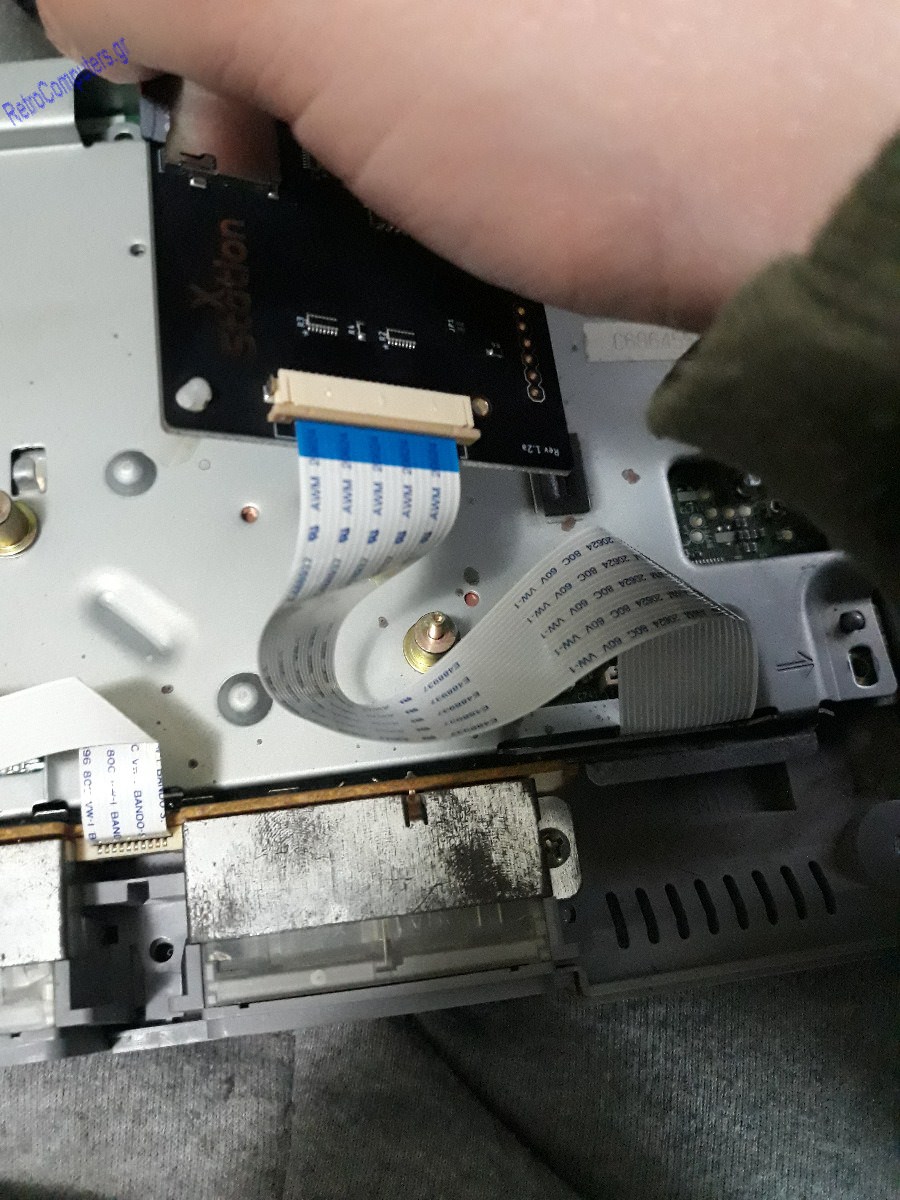

Κουμπωνουμε την καλωδιοταινια στο Χstation, με το μπλε μερος του ακροδεκτη προς τα πανω. Βεβαιωνομαστε οτι ο ακροδεκτης εχει πατησει μεχρι μεσα και ΔΕΝ τον ζοριζουμε αν νιωσουμε αντισταση, καθως ειναι πολυ ευκολο να τραυματισουμε καποιο διαδρομο στην καλωδιοταινια.

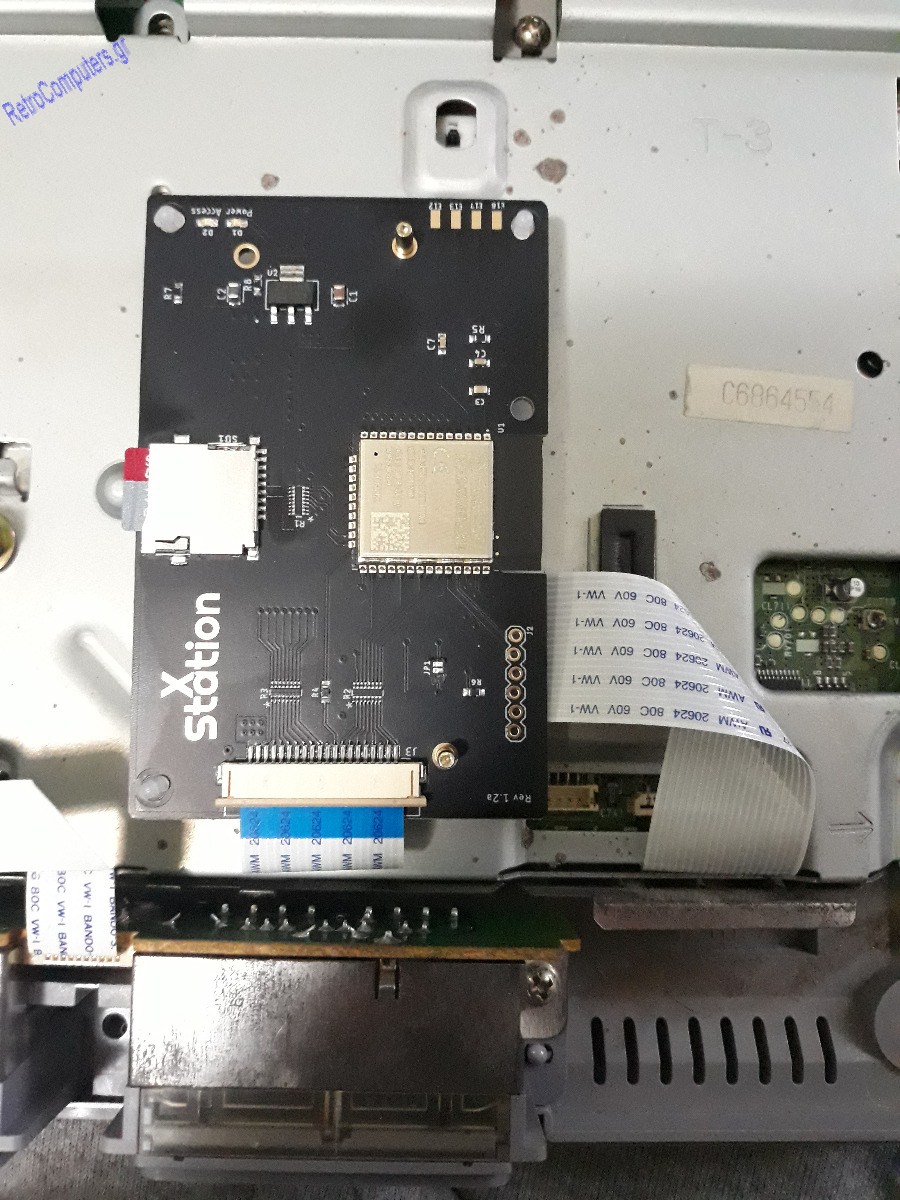

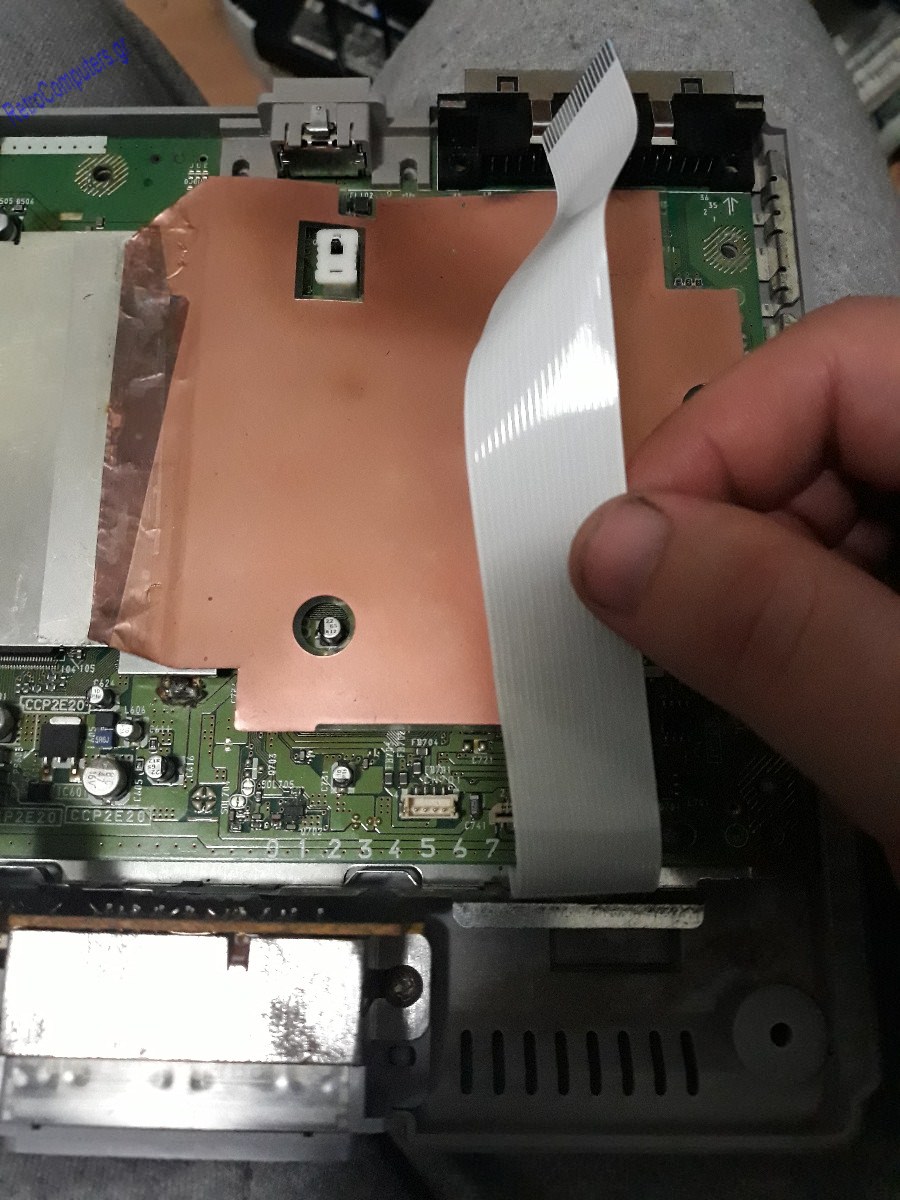

Η καλωδιοταινια θα πρεπει να κανει ενα ελαφρυ διπλωμα σε δυο σημεια ωστε να επιτρεψει στο Xstation να καθισει στην τελικη του θεση. Η τελικη θεση του Xstation ειναι η παρακατω και χρησιμοποιει δυο απο τους τρεις οδηγους του οπτικου μεσου

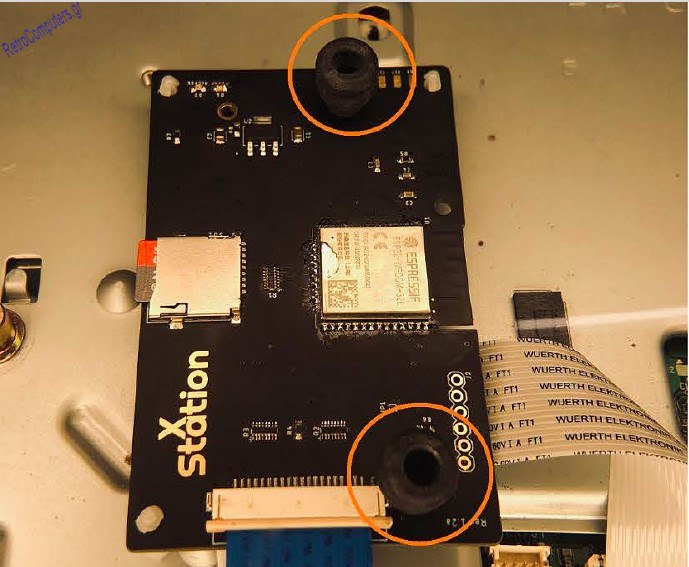

Απο μεριας Hardware ειμαστε λειτουργικα πληρεις! Θα δουμε βεβαια οτι το Xstation στεκεται σχετικα χαλαρα στους οδηγους και εχει την ταση να ανασηκωνεται. Για να το λυσουμε αυτο, μπορουμε να παρουμε τους λαστιχενιους αποστατες που εχει η κεφαλη της κονσολας και να τους τοποθετησουμε κατα αυτον τον τροπο



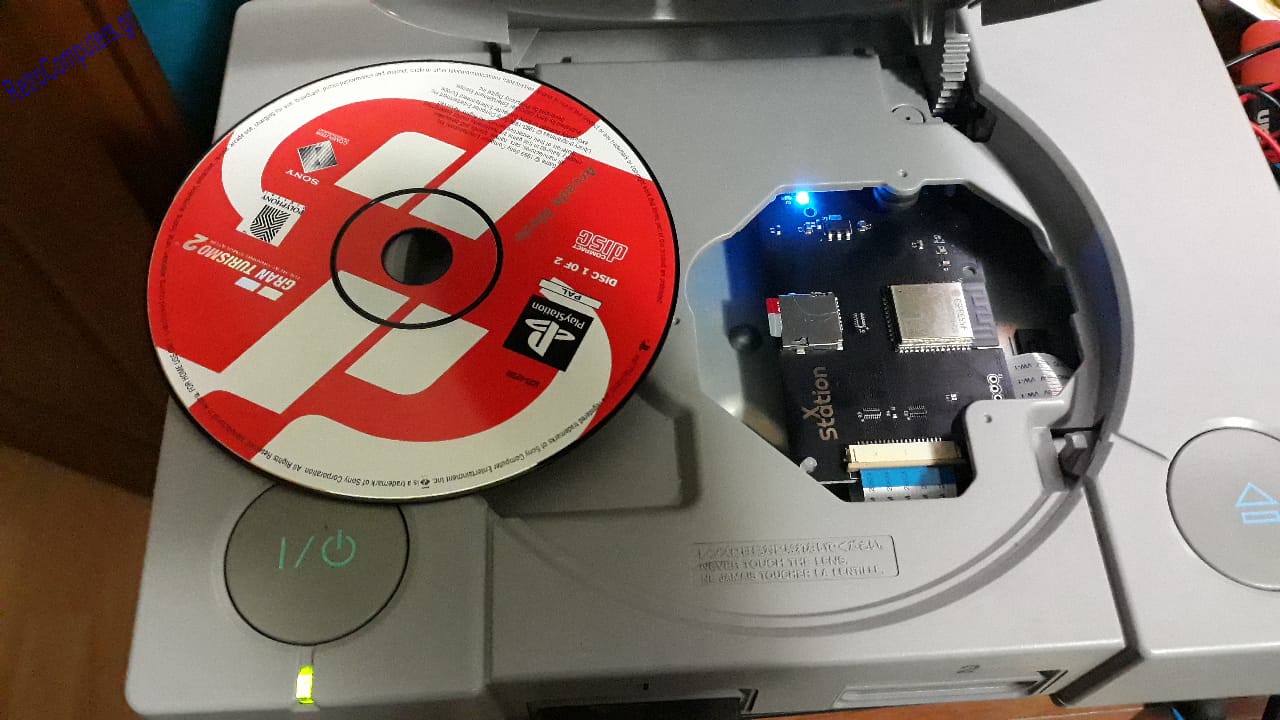

Εφοσον κανουμε εναν τελικο ελεγχο και ειμαστε σιγουροι οτι δεν ξεχασαμε να βιδωσουμε τιποτα, εφαρμοζουμε το πανω μερος του περιβληματος και γυρναμε το μηχανημα αναποδα. Βιδωνουμε τις 6 βιδες του εξωτερικου μερους και αν ολα πηγανε καλα καταληγουμε καπου εδω! Που μπαινει το σιντι ρε παιδια??



Το σεταρισμα

Πριν απολαυσουμε τους καρπους των κοπων μας, θα πρεπει να κανουμε και καποιες διαδικασιες οσων αφορα το software. Κατεβαζουμε λοιπον το τελευταιο firmware απο την σελιδα του Xstation στο Github, την οποια μπορειτε να βρειτε παρακατω:

github.com/x-station/xstation-releases/releases

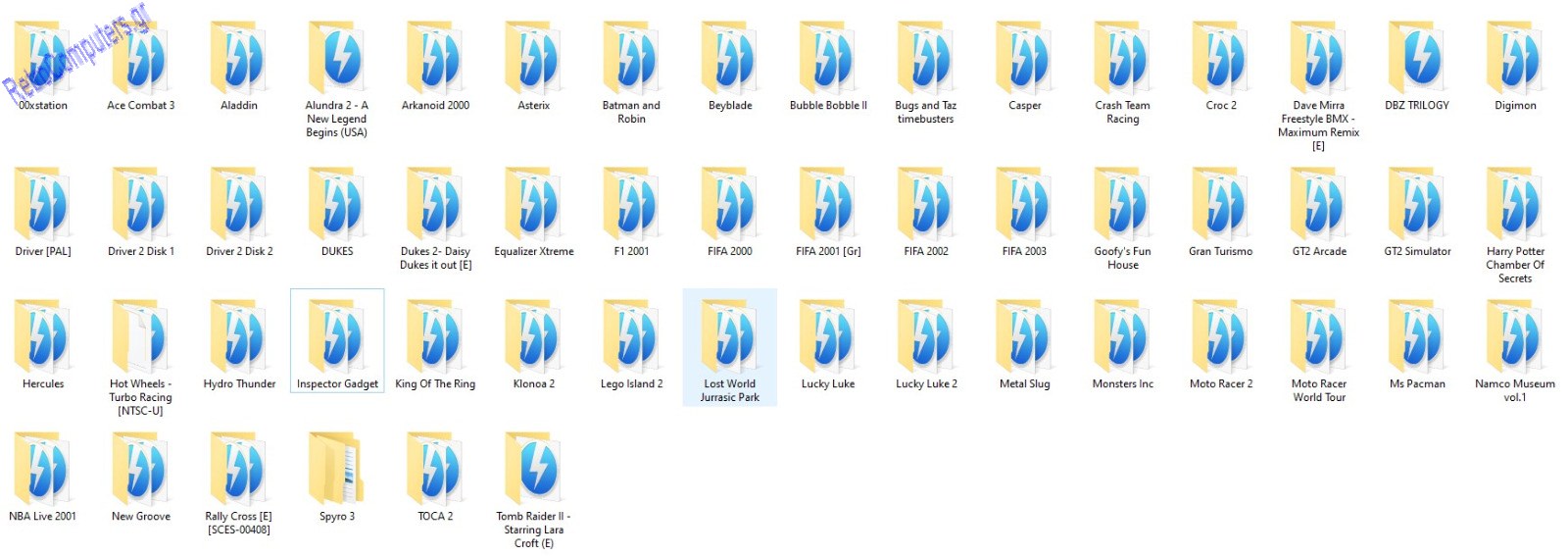

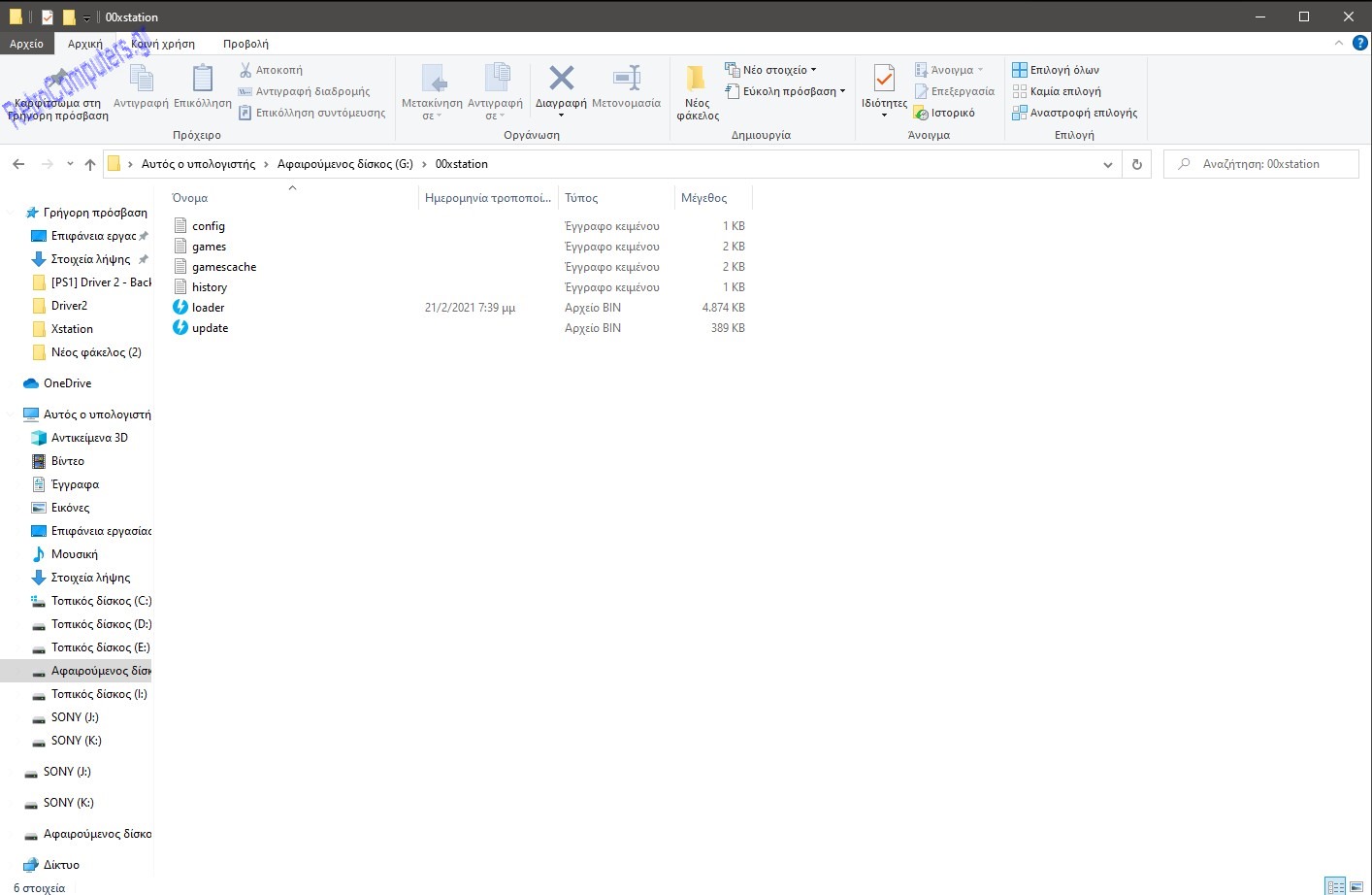

Κανουμε Extract το αρχειο που κατεβασαμε και εχουμε δυο αρχεια με την ονομασια loader.bin και update.bin. Διαλεγουμε μια καρτα SD μεγεθους 8 εως και 128 gb, καθως η συσκευη υποστηριζει και eX-FAT μορφοποιηση. Την φορμαρουμε με το προγραμμα SDFormatter το οποιο υπαρχει free με μια απλη αναζητηση στο Google. Μολις το φορματ τελειωσει, δημιουργουμε στο root (κοινως χυμα) στην καρτα εναν φακελο με το ονομα 00xstation και ριχνουμε μεσα τα αρχεια loader.bin και update.bin. Τα υπολοιπα αρχεια τα δημιουργει το ιδιο το Xstation κατα την πρωτη χρηση και ειναι φυσιολογικο να μην τα εχετε ακομα μεσα στον φακελο



Επισης στην αρχικη σελιδα της καρτας ριχνουμε τα παιχνιδια που θελουμε να τρεξουμε, τα οποια μπορει να ειναι σε μορφη CUE/BIN, ISO και CCD/IMG. Για τη δικη μας ευκολια ονομαζουμε τα Images με τον τιτλο που μας εξυπηρετει καλυτερα, καθως αυτον τον τιτλο χρησιμοποιει και το Xstation οταν τα διαβασει. Για την δικη μας καλυτερη εξυπηρετηση Τα χωριζουμε σε φακελους.

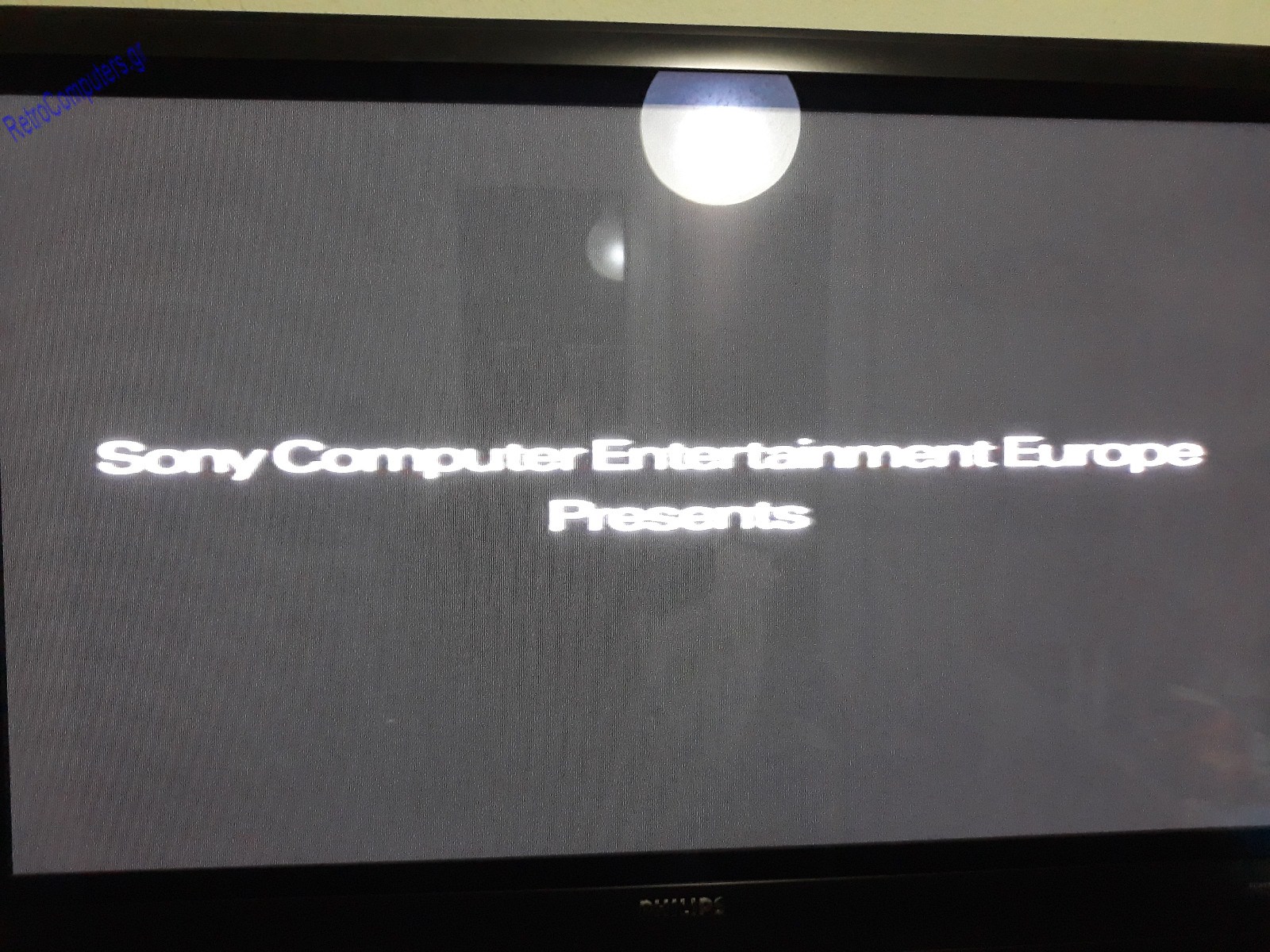

Εαν φροντισετε ωστε το image να ειναι ακριβως ιδιο με την εκδοση του φυσικου σας αντιτυπου, θα παιξουν κανονικα και τα save files που εχουμε στις memory card! Βαζουμε την καρτα SD στο PS1 και ΕΠΙΤΕΛΟΥΣ ενεργοποιουμε το μηχανημα. Μετα την γνωριμη και πλεον κλασικη οθονη εισαγωγης θα δουμε την επιγραφη Xstation και θα βρεθουμε στην παρακατω οθονη

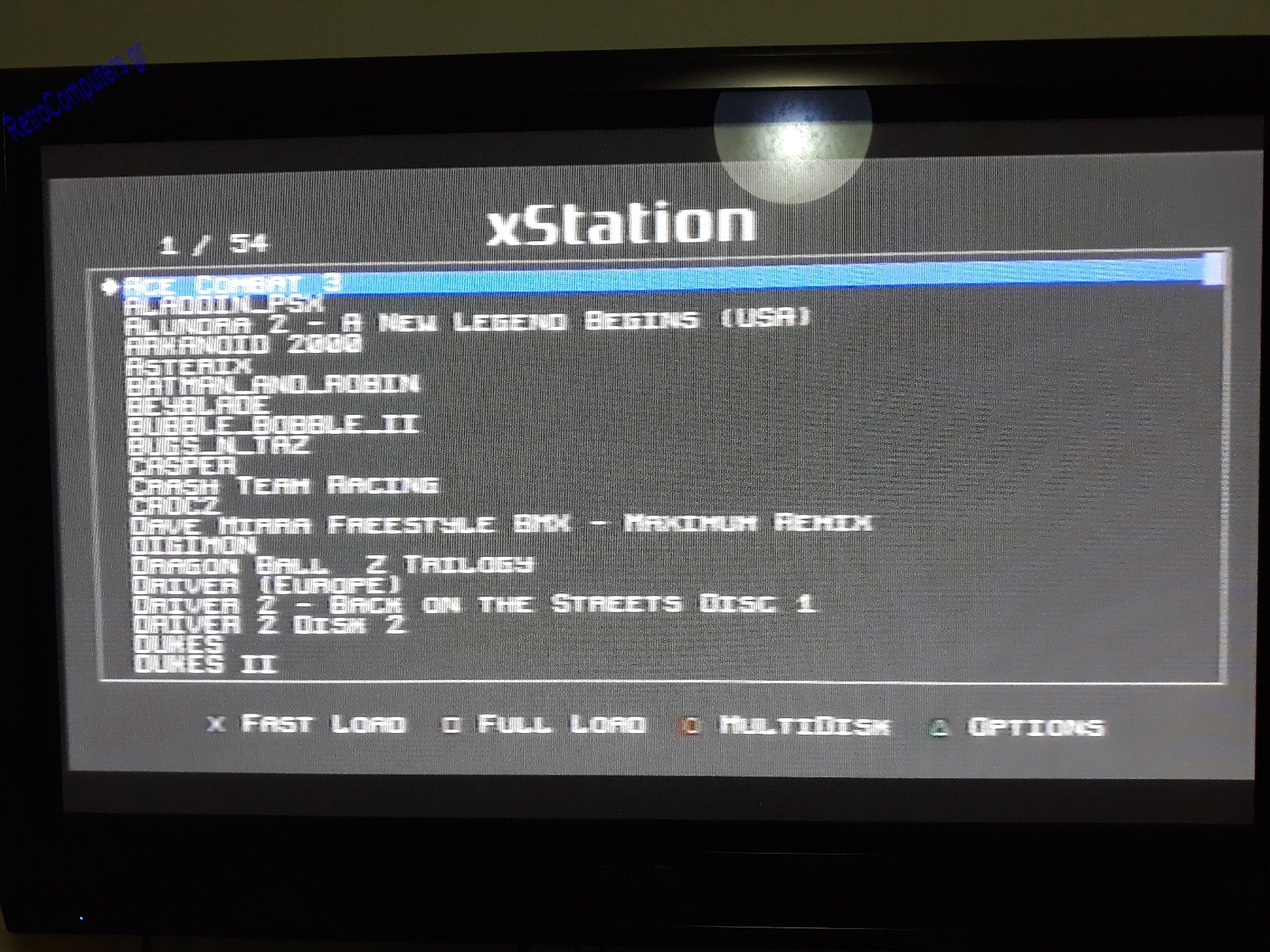

Θα παρατηρησετε οτι η δικη σας οθονη δεν εχει καποιο παιχνιδι και η λιστα ειναι κενη. Για να το φτιαξουμε αυτο παταμε το Δ, διαλεξουμε την επιλογη Refresh game list και παταμε X. Το Xstation θα σκαναρει τη καρτα μας και θα φτιαξει μια λιστα με ολους τους τιτλους που περιεχει η καρτα μας ταξινομημενους με αλφαβητικη σειρα. Διαλεγουμε τον τιτλο της αρεσκειας μας, παταμε το Χ και το παιχνιδι φορτωνει. Απολαυστε υπεθυνα!
