Topic-icon Eproms pinout table.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
12/12/2012 19:18 #5007 από chriskgnr
Eproms pinout table. δημιουργήθηκε από chriskgnr

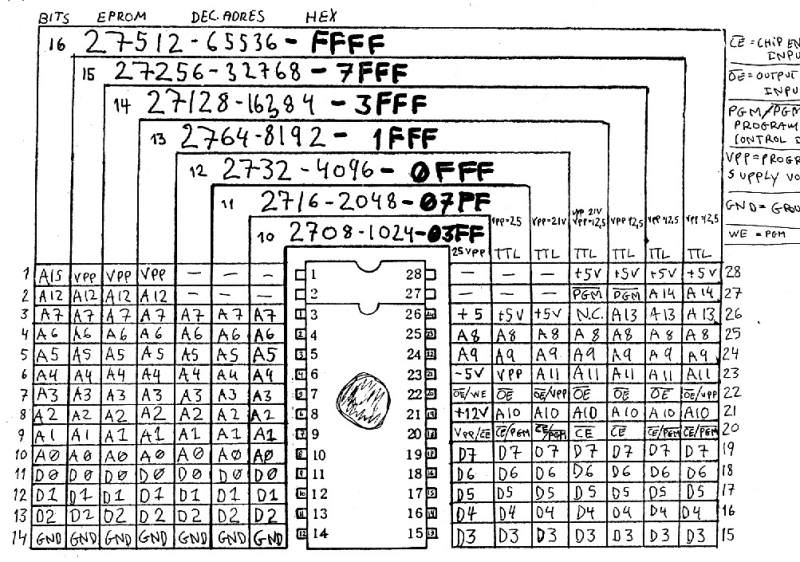

Κι ενα συγκεντρωτικο σχεδιαγραμμα με τα pinout των eproms. :cheer:



21st century breakdown...
Συνημμένα:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
12/12/2012 23:47 #5013 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα Eproms pinout table.
Εσύ το έγραψες αυτό Χρήστο?
Πολύ λεπτομέρεια... :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • zx_jim
  • Το Άβαταρ του/της zx_jim
  • Retro Expert
  • Retro Expert
  • R Tape loading error, 0:1
Περισσότερα
13/12/2012 02:05 #5018 από zx_jim
Απαντήθηκε από zx_jim στο θέμα Eproms pinout table.
Πολύ καλός οδηγός! :woohoo:
Βρίσκεις τις αντιστοιχίες και με λίγες μετατροπές, αντικαθιστάς τα πάντα! :lol:

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
13/12/2012 08:50 #5020 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα Eproms pinout table.
@Fotis_KFOR
Οχι Φώτη, δε το εγραψα εγώ, αλλα ειναι γκουγκλοεύρημα! :P
Σκεφτομαι να κάνω το modification για να "βλεπει" το BBC και τις 27C256-27C512 eproms, αντι των μεχρι τωρα 27C64 και 27C128 και βρηκα χρησιμο τον πινακα αυτό! :)

@zx_jim
Ναι Δημητρη, ειναι ενας ευχρηστος πινακας-οδηγος, ειδικα για τις αντιστοιχιες των pins! :cheer:

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.
