23/08/2012 09:57 - 23/08/2012 10:12 #1835 από chriskgnr
INTEL 4004 - Ο πρώτος microprocessor. δημιουργήθηκε από chriskgnr
INTEL 4004 - Ο πρώτος microprocessor.



Έτσι ξεκίνησε...
Το 1969, η Nippon Calculating Machine Corporation ζήτησε από την Intel να σχεδιάσει 12 custom chips για το νέο της Busicom 141-PF printing calculator. Αντί να σχεδιάσουν μιά ντουζίνα chips, οι τεχνικοί της Intel πρότεινανένα νέο σχεδιασμό: μία οικογένεια τεσσάρων chips, συμπεριλαμβανομένου και ενός, το οποίο θα ήταν προγραμματιζόμενο σε μιά ποικιλία προϊοντων.


Ο Faggin με το Busicom calculator.


Το σετ των τεσσάρων chips ονομαζόταν MCS-4. Περιελάμβανε μιά κεντρική μονάδα επεξεργασίας (CPU) chip το 4004, ένα read-only memory (ROM) chip για τα προγράμματα εφαρμογών, ένα random-access memory (RAM) chip για τα δεδομένα, και ένα input/output (I/O) port chip. H Intel παρέδωσε τα τέσσερα chips και το Busicom πούλησε περίπου 100.000 calculators!

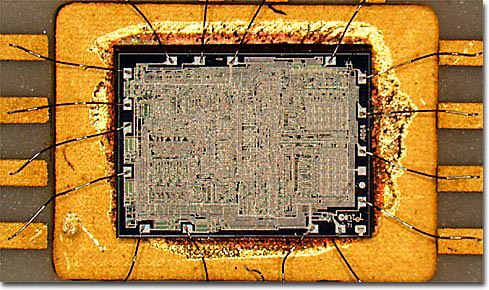

Ο 4004 είναι παγκόσμια ο πρώτος μικροεπεξεργαστής. Σχεδιαστές του ήταν οι Federico Faggin και Ted Hoff.

Federico FagginTed Hoff

Ο Faggin σημερα.

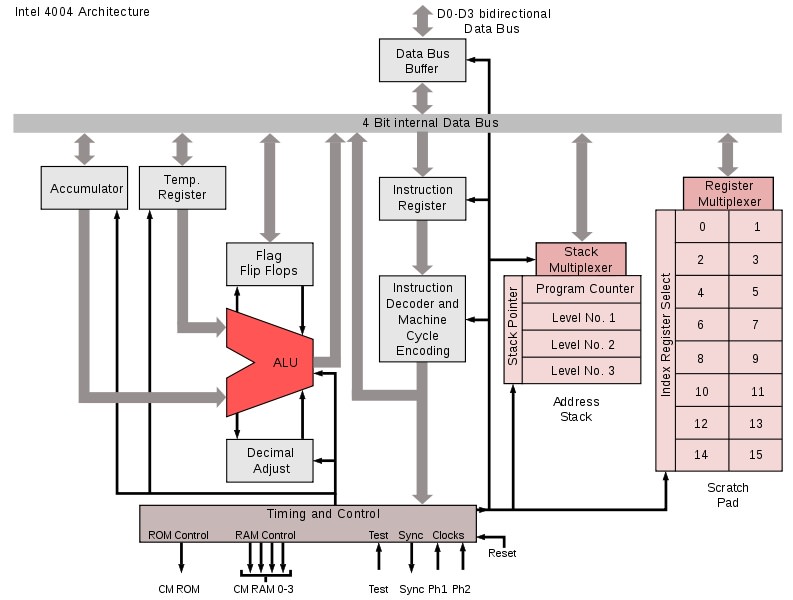

Ο 4004 περιέχει δύο βασικά μέρη αρχιτεκτονικής στη κατασκευή του, τα οποία συναντώνται και σήμερα: την Αριθμητική και Λογική μονάδα(ALU - arithmetic logic unit) και τη μονάδα ελέγχου(CU - control unit). O Intel 4004 χρονιζόταν στα 108 kHz και περιείχε 2300 τρανζίστορς. Μέχρι όμως να βγει στη παραγωγή η ταχύτητα χρονισμού, ανέβηκε στα 500kHz και αργότερα στα 740kHz. Μπορούσε να επεξεργαστεί δεδομένα των 4 bits, και οι εντολές του ήταν 8 bits. Διευθυνσιοδοτούσε μέχρι 1Kb μνήμη προγράμματος και μέχρι 4Kb δεδομένα μνήμης σαν δύο ξεχωριστούς χώρους μνήμης και όχι σαν ενα ενιαίο! Είχε δεκαέξι 4-bit (ή οκτώ των 8-bit) καταχωρητές γενικής χρήσης και ένα σετ 45 εντολών.




Υποστηρικτικά chips της ιδιας οικoγένειας(Support chips):
4001: 256-byte ROM (256 8-bit program instructions).
4002: 40-byte RAM (80 4-bit data words).
4003: 10-bit parallel output shift register for scanning keyboards, displays, printers, etc.
4008: 8-bit address latch for access to standard memory chips, and one built-in 4-bit chip
select and I/O port.
4009: program and I/O access converter to standard memory and I/O chips.
4269: keyboard/display interface.
4289: memory interface (combined functions of 4008 and 4009).

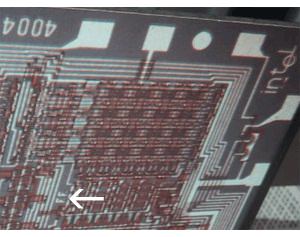

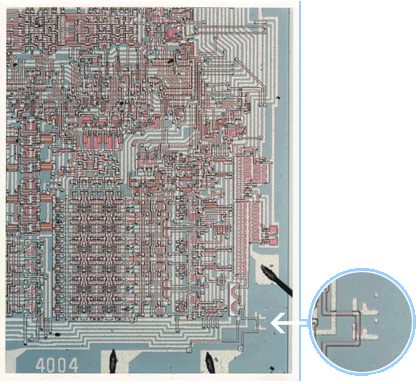

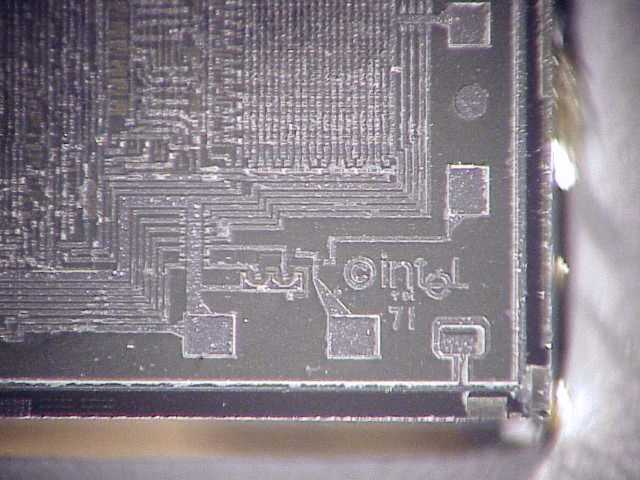

Και μερικές φωτογραφίες με το αυτόγραφο(!!!) του σχεδιαστή Federico Faggin, καθώς και το logo της Intel, στα prints του επεξεργαστή!




21st century breakdown...
Οι ακόλουθοι χρήστες είπαν "Σε Ευχαριστώ": glaros

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
23/08/2012 11:19 - 22/06/2014 12:54 #1842 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα INTEL 4004 - Ο πρώτος microprocessor.
Ευχαριστούμε Χρήστο για τις πολύ ενδιαφέρουσες πληροφορίες.

Λόγω του ότι για τη συλλογή μου μαζεύω το timeline υπολογιστών - κονσολών κτλ, ευτυχώς πρόλαβα με την οικονομική κρίση να αποκτήσω αυτό το ιστορικό κομμάτι της ιστορίας που ήθελα να περιλαμβάνετε οπωσδήποτε στην συλλογή.

Για όσους δεν το έχουν δει είναι στα μενού του site " Συλλογές / Projects - Old Hardware Parts - Intel P4004 - First CPU "

Κλασικά πατάτε στην πρώτη φωτογραφία και με τα βελάκια στην επόμενη, και για zoom πατάτε ή στο μεγενθυντικό φακό ή άλλο ένα κλικ στην φωτογραφία που έχετε ανοίξει και μετά πάλι με τα βελάκια προχωράτε :)

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • chriskgnr
  • Το Άβαταρ του/της chriskgnr Συντάκτης θέματος
  • Retro Elite
  • Retro Elite
  • Well, i got one chance left in a nine live cat.
Περισσότερα
23/08/2012 11:24 - 22/06/2014 13:04 #1843 από chriskgnr
Απαντήθηκε από chriskgnr στο θέμα INTEL 4004 - Ο πρώτος microprocessor.

Fotis_KFOR έγραψε: Ευχαριστούμε Χρήστο για τις πολύ ενδιαφέρουσες πληροφορίες.

Λόγω του ότι για τη συλλογή μου μαζεύω το timeline υπολογιστών - κονσολών κτλ, ευτυχώς πρόλαβα με την οικονομική κρίση να αποκτήσω αυτό το ιστορικό κομμάτι της ιστορίας που ήθελα να περιλαμβάνετε οπωσδήποτε στην συλλογή.

Για όσους δεν το έχουν δει είναι στα μενού του site " Συλλογές / Projects - Old Hardware Parts - Intel P4004 - First CPU "

Κλασικά πατάτε στην πρώτη φωτογραφία και με τα βελάκια στην επόμενη, και για zoom πατάτε ή στο μεγενθυντικό φακό ή άλλο ένα κλικ στην φωτογραφία που έχετε ανοίξει και μετά πάλι με τα βελάκια προχωράτε :)


Εσένα θυμήθηκα όταν μου έδειξες το chip και ανοιξα αυτό το θέμα! :) :)

21st century breakdown...

Παρακαλούμε Σύνδεση ή Δημιουργία λογαριασμού για να συμμετάσχετε στη συζήτηση.

  • Fotis_KFOR
  • Το Άβαταρ του/της Fotis_KFOR
  • Site Owner / Admin
  • Site Owner / Admin
  • PC / Sinclair ZX Spectrum+3
Περισσότερα
23/08/2012 23:28 #1853 από Fotis_KFOR
Απαντήθηκε από Fotis_KFOR στο θέμα INTEL 4004 - Ο πρώτος microprocessor.
Να παραθέσω και το Link http://www.cpu-zone.com/4004.htm που λέει και τα διάφορα μοντέλα που κατασκευάστηκαν και σε ποιες χώρες (C4004, D4004, P4004 κτλ)
